Hộp ESP32 (wroom32) + Level Shifter cho WLED, Neopixel

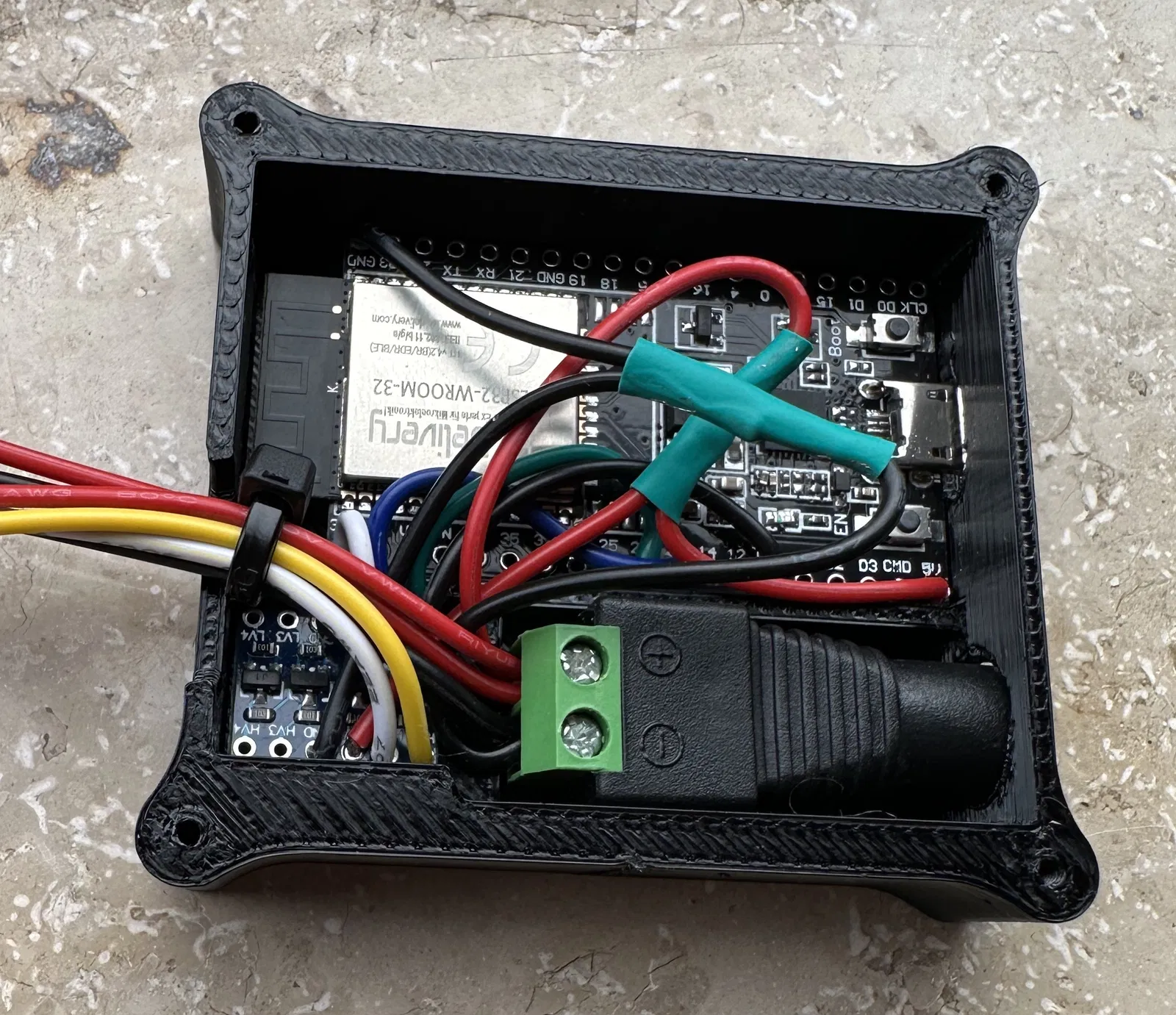

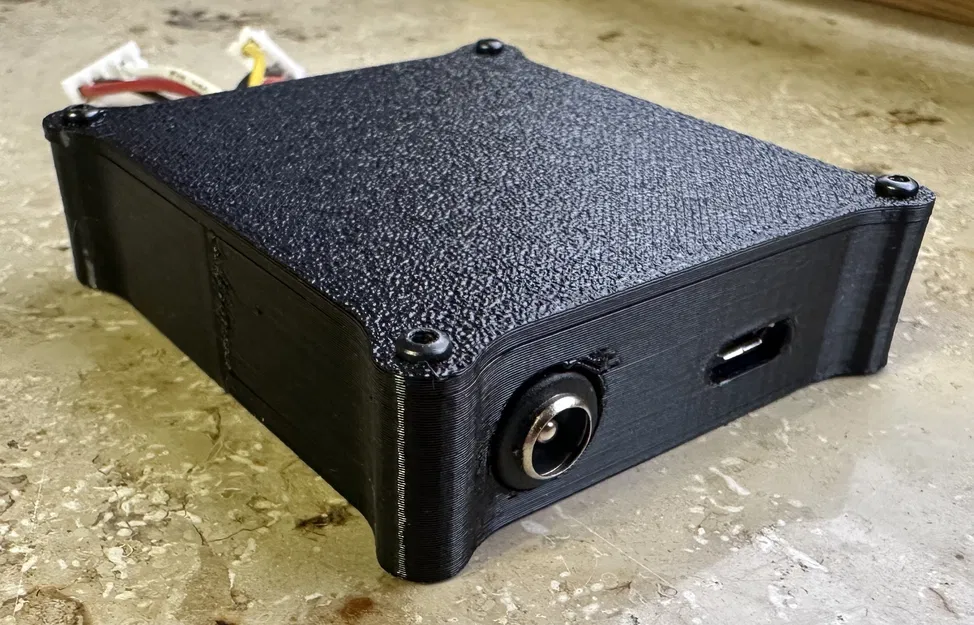

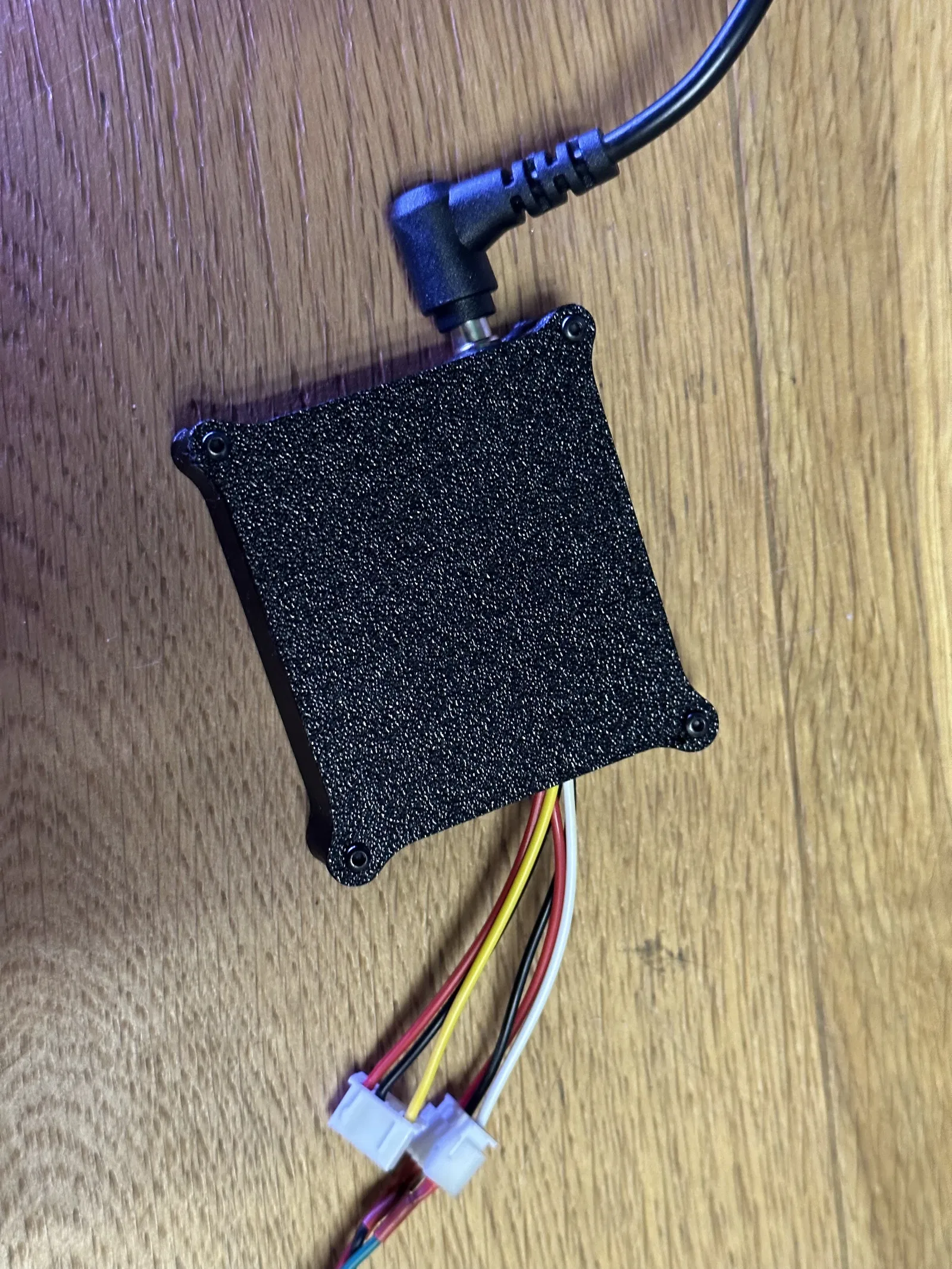

Đây là một cái hộp nhỏ để gắn một micro controller ESP32-Wroom32, một level shifter và một jack nguồn DC cái. Dùng vít M2. In được không cần support.

Linh kiện sử dụng:

Mấy món dưới đây chỉ là ví dụ, không phải khuyến nghị. Các món này tương tự với đồ mình mua.

• Level Shifter: https://www.amazon.de/s?k=B082F6BSB5
• Jack DC (cái): https://www.amazon.de/s?k=B019HAC6V4
• ESP32: https://www.amazon.de/s?k=B08BZGC22Q (đúng mẫu)
• Vít M2 dài 8 đến 12 mm
• Dây điện kèm một đống đầu JST-XH, nhưng dĩ nhiên bạn xài loại nào cũng được

Đi dây (Wiring):

Từ jack nguồn:

+ đi vào “VIN” trên ESP32, “HV” trên level shifter, và vào VIN của neopixel
- đi vào …

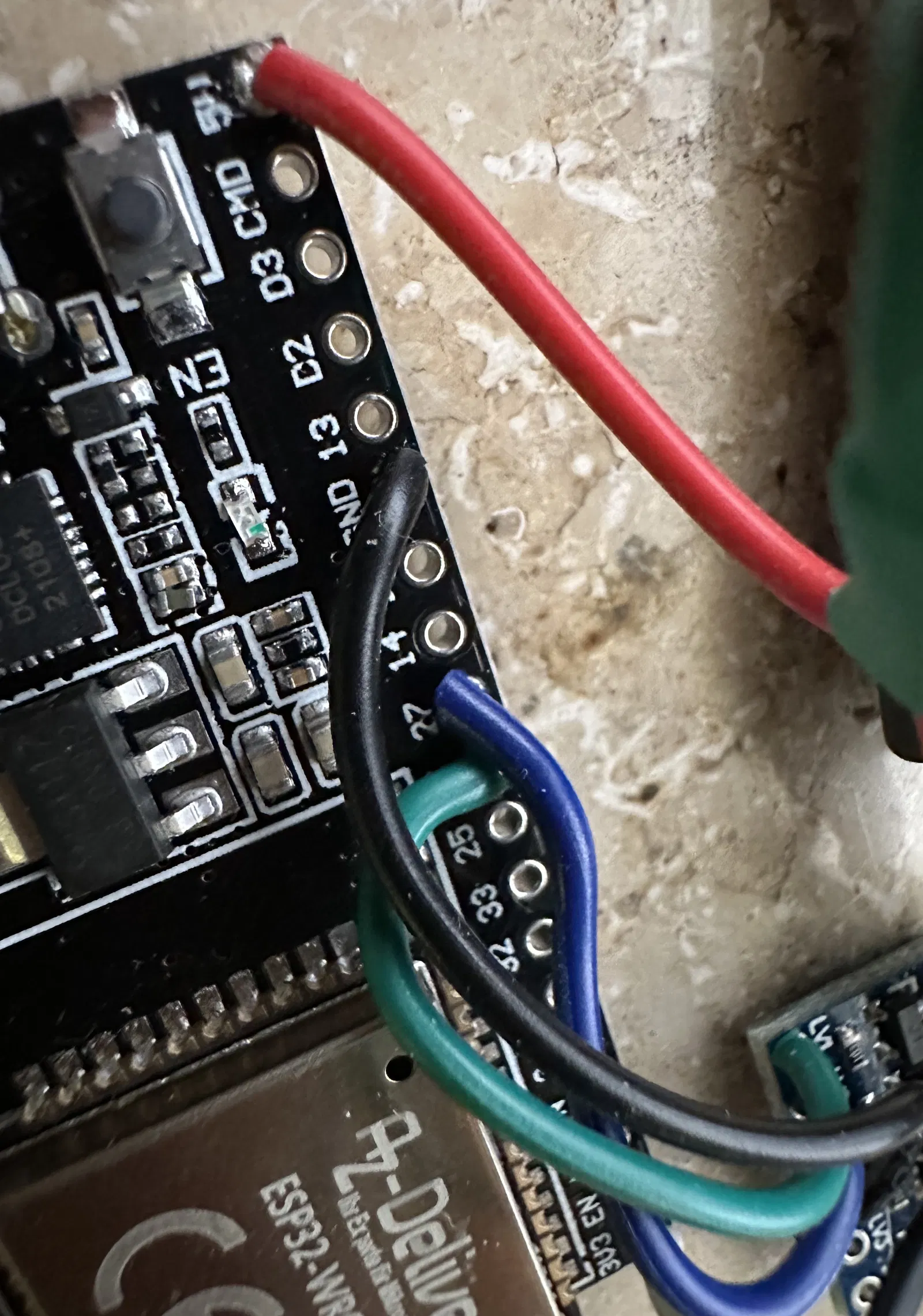

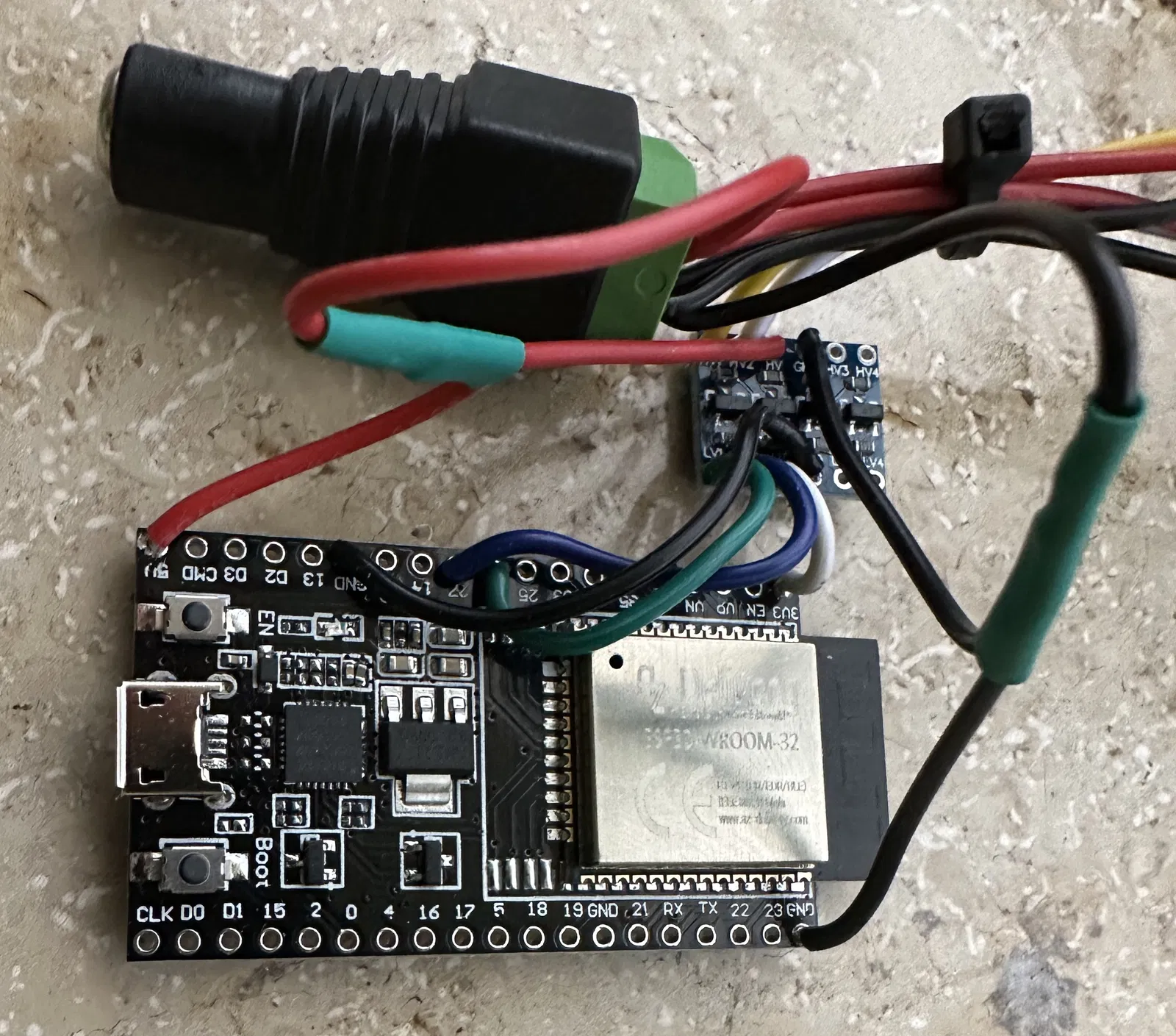

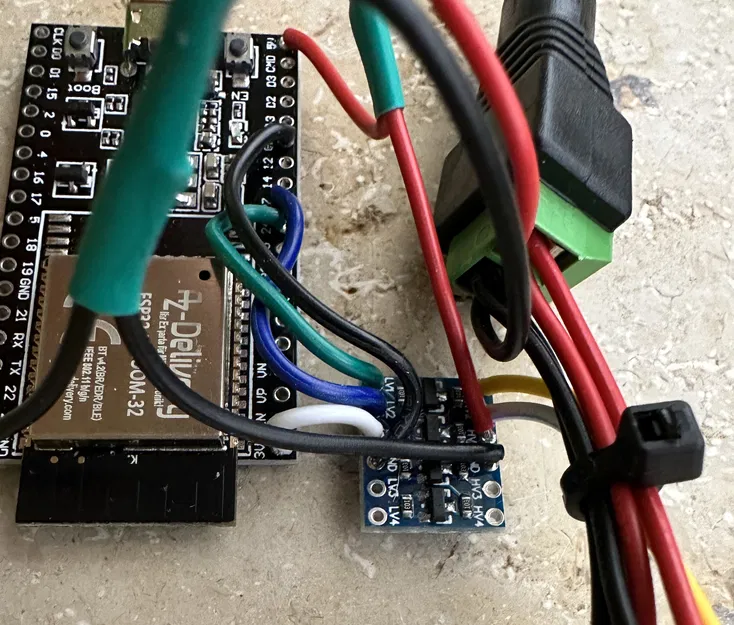

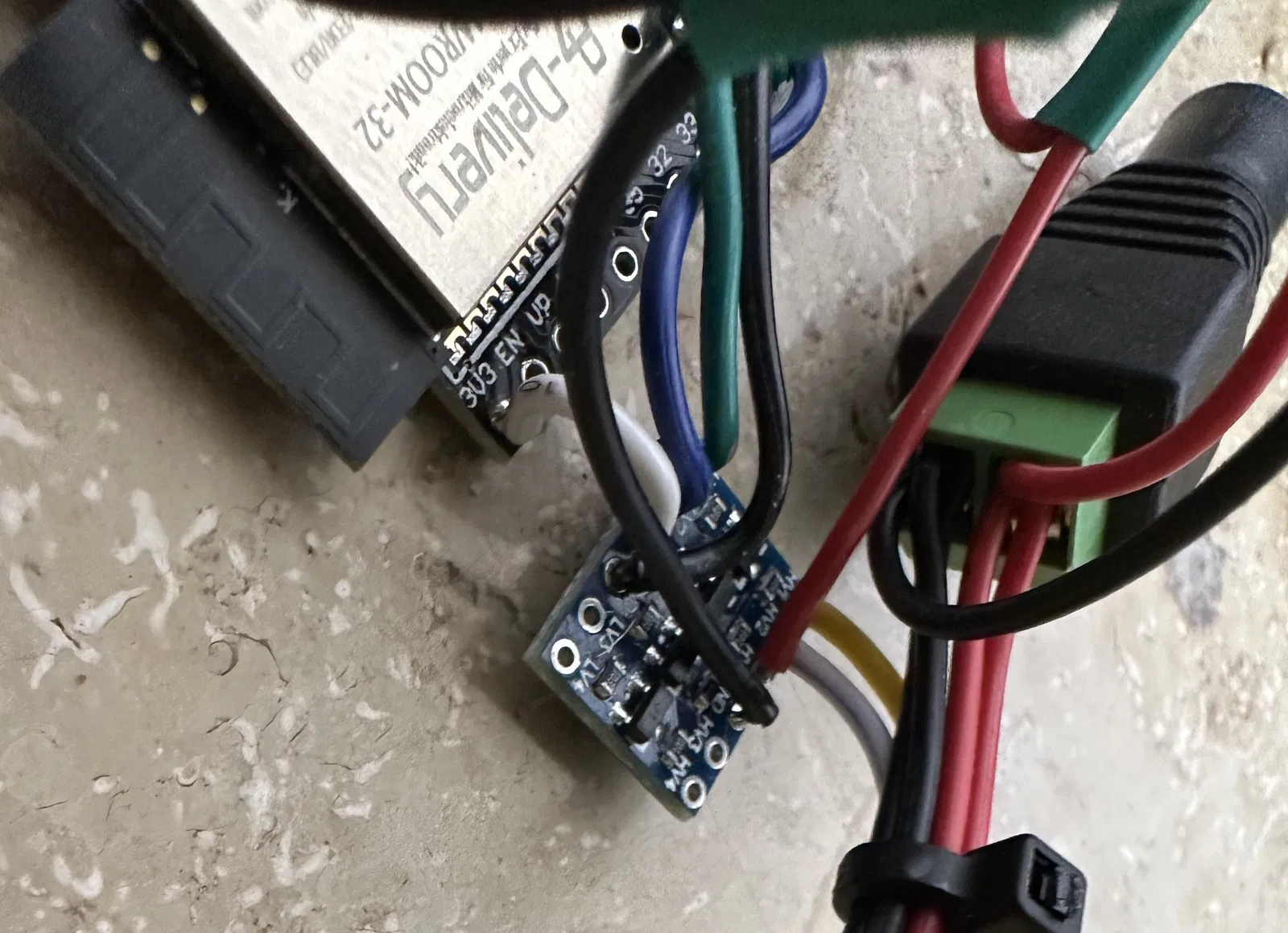

a, tới đây thì chắc bạn tự hiểu rồi. Dù sao mình cũng có thêm hình minh hoạ phần đi dây.

Chúc in vui!
