Khung & chân đỡ vẽ cho iPad Pro: THE FRAME

GIỚI THIỆU: THE FRAME

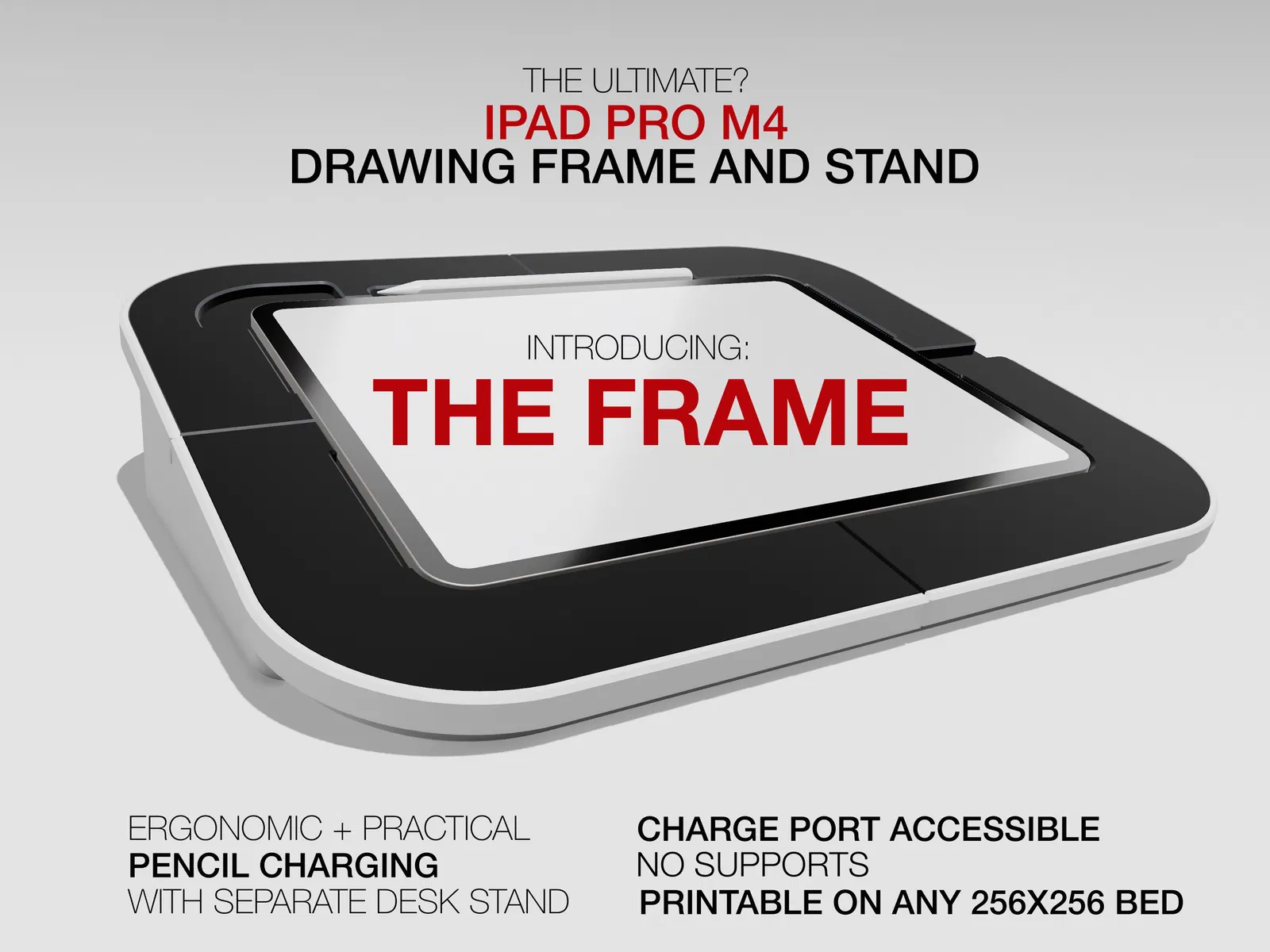

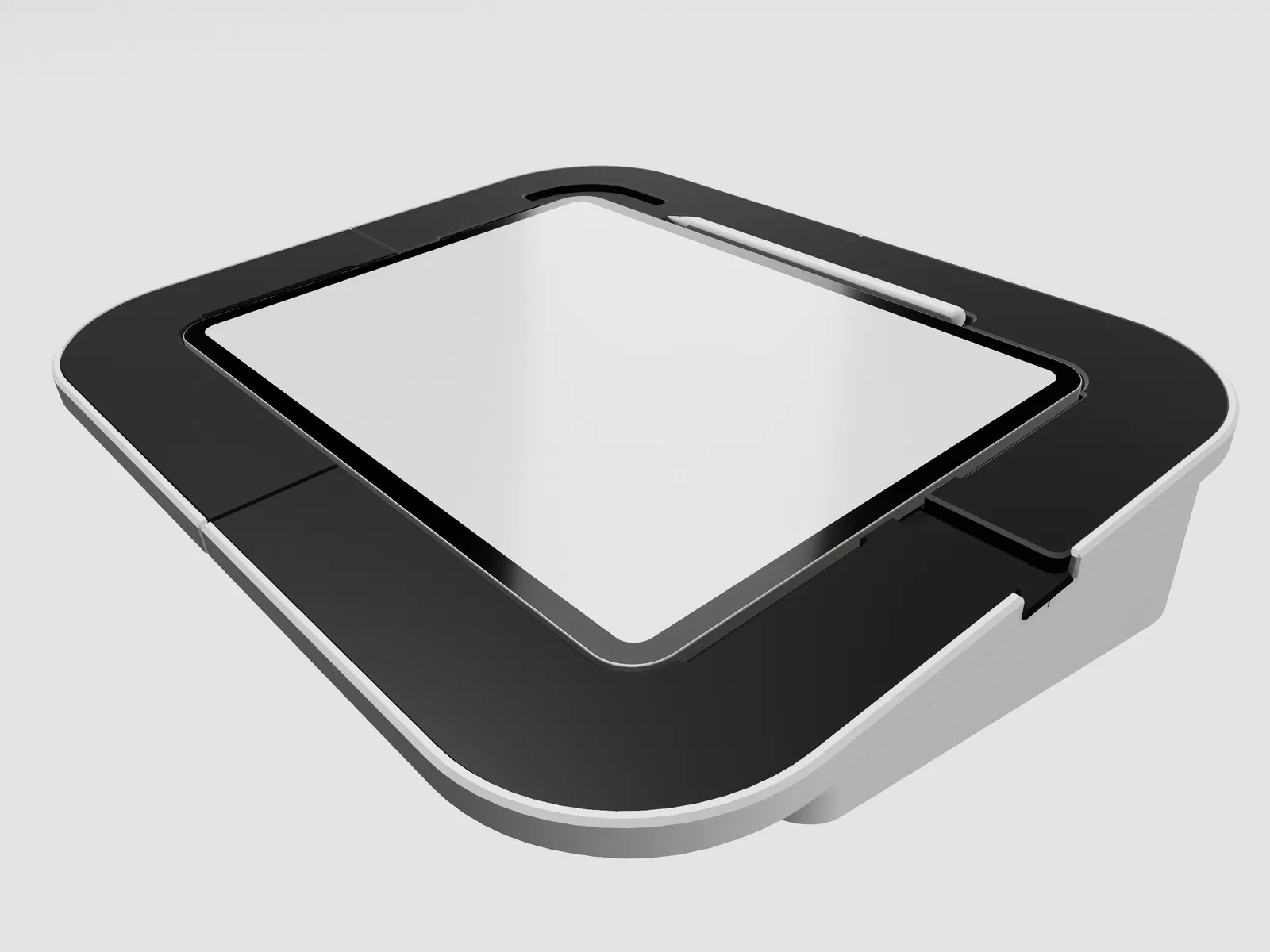

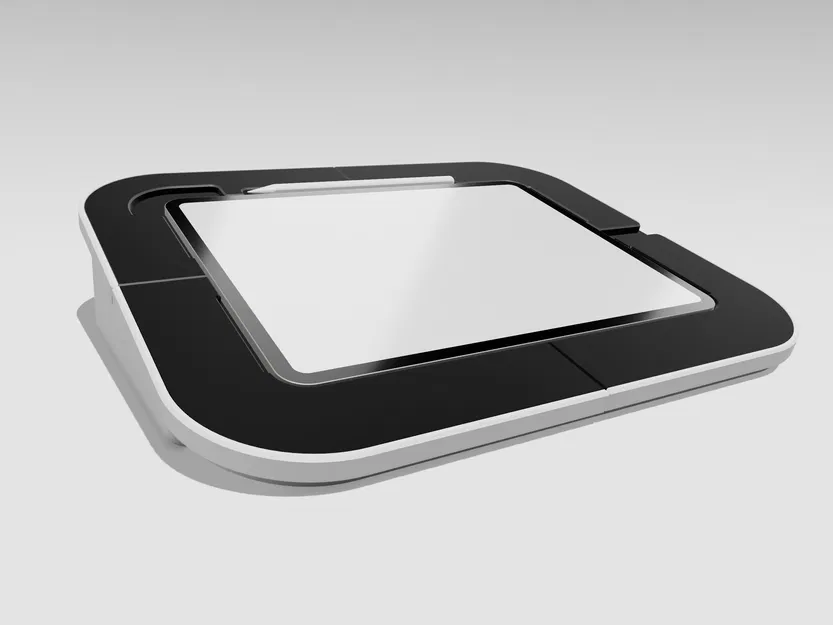

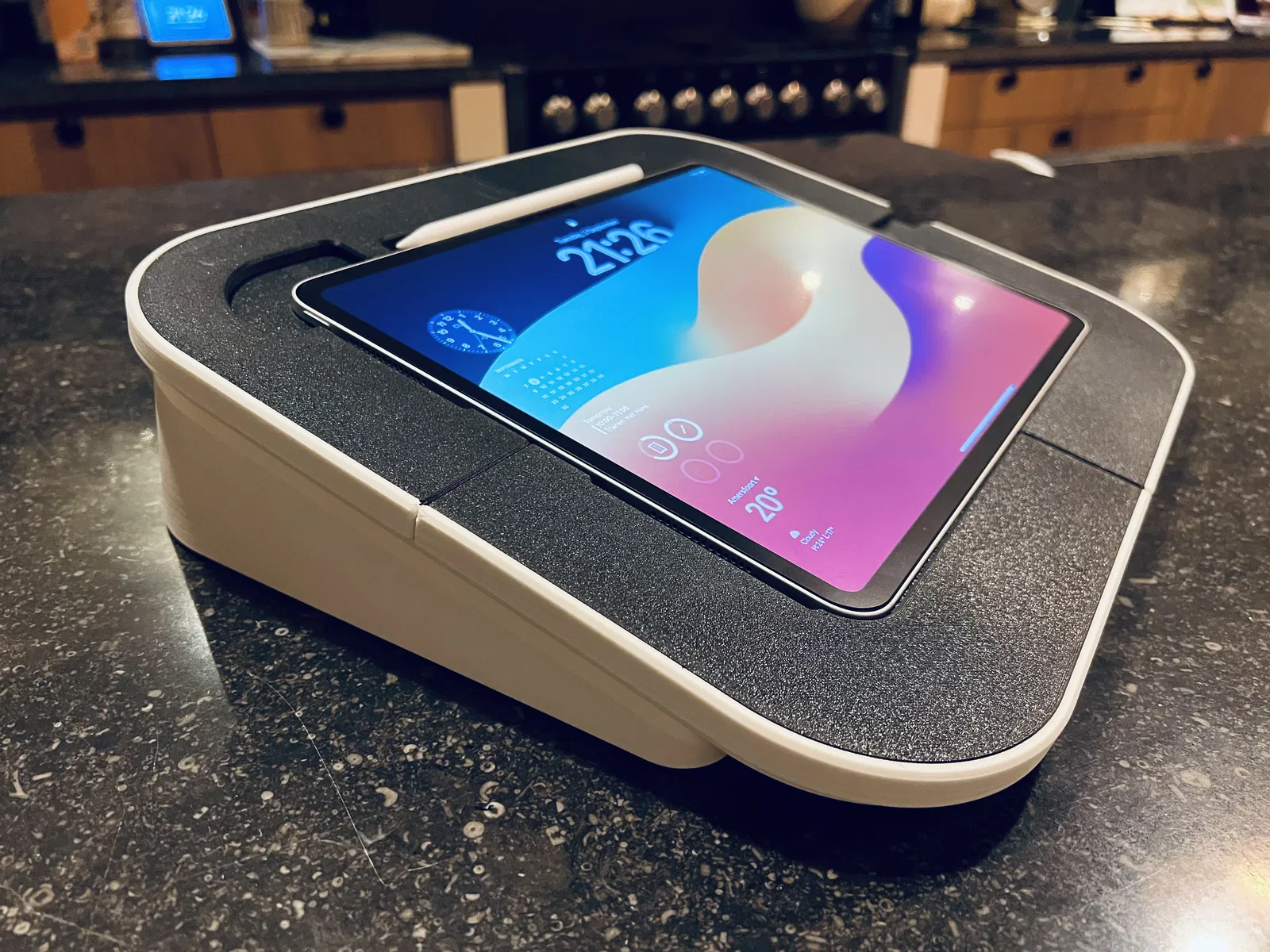

Bộ frame và stand được “over-engineer” này ôm sát như găng cho iPad Pro M4 (13 inch). Có một bản remix cho M1 và M2 12.9 tại đây:

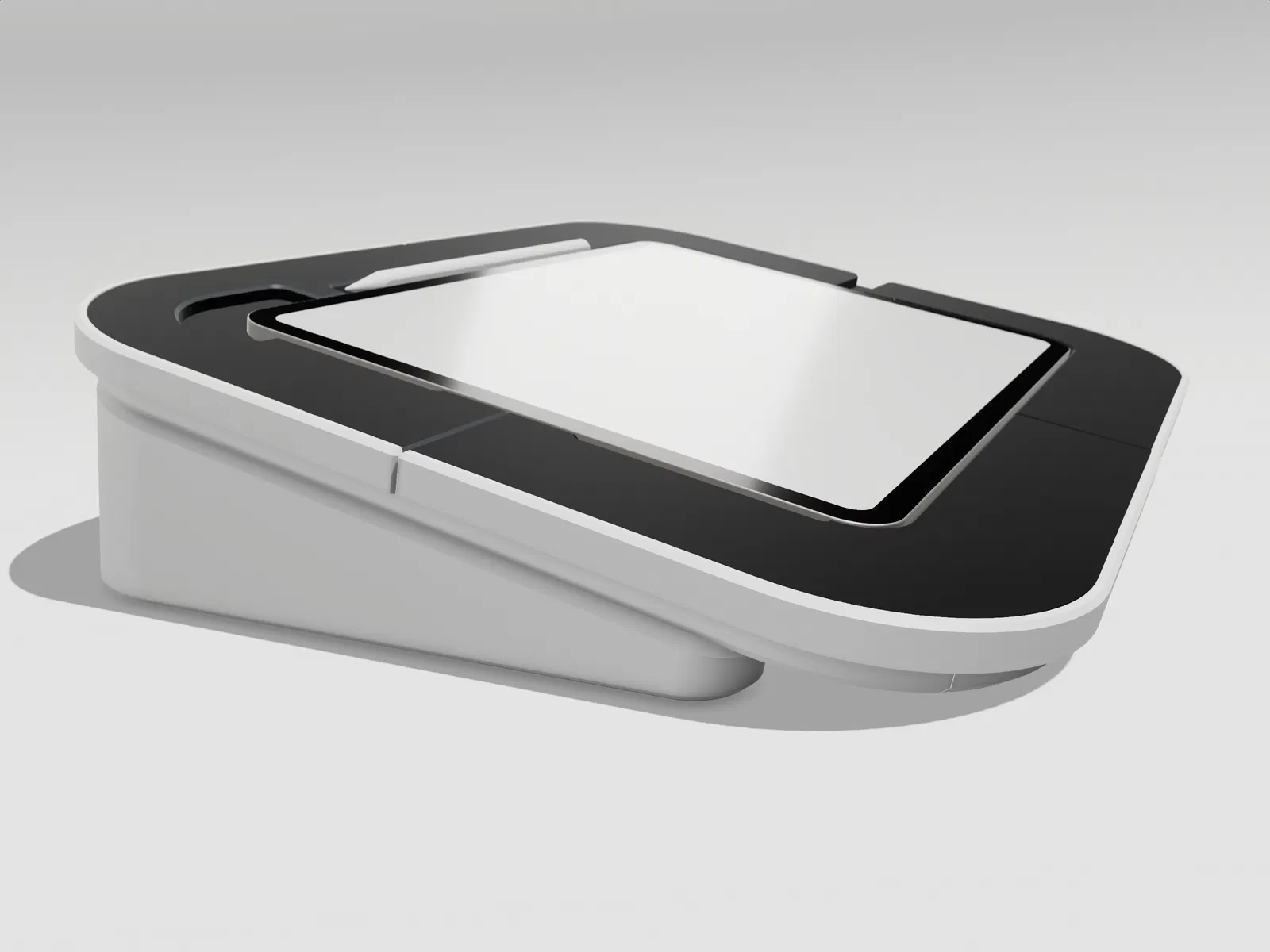

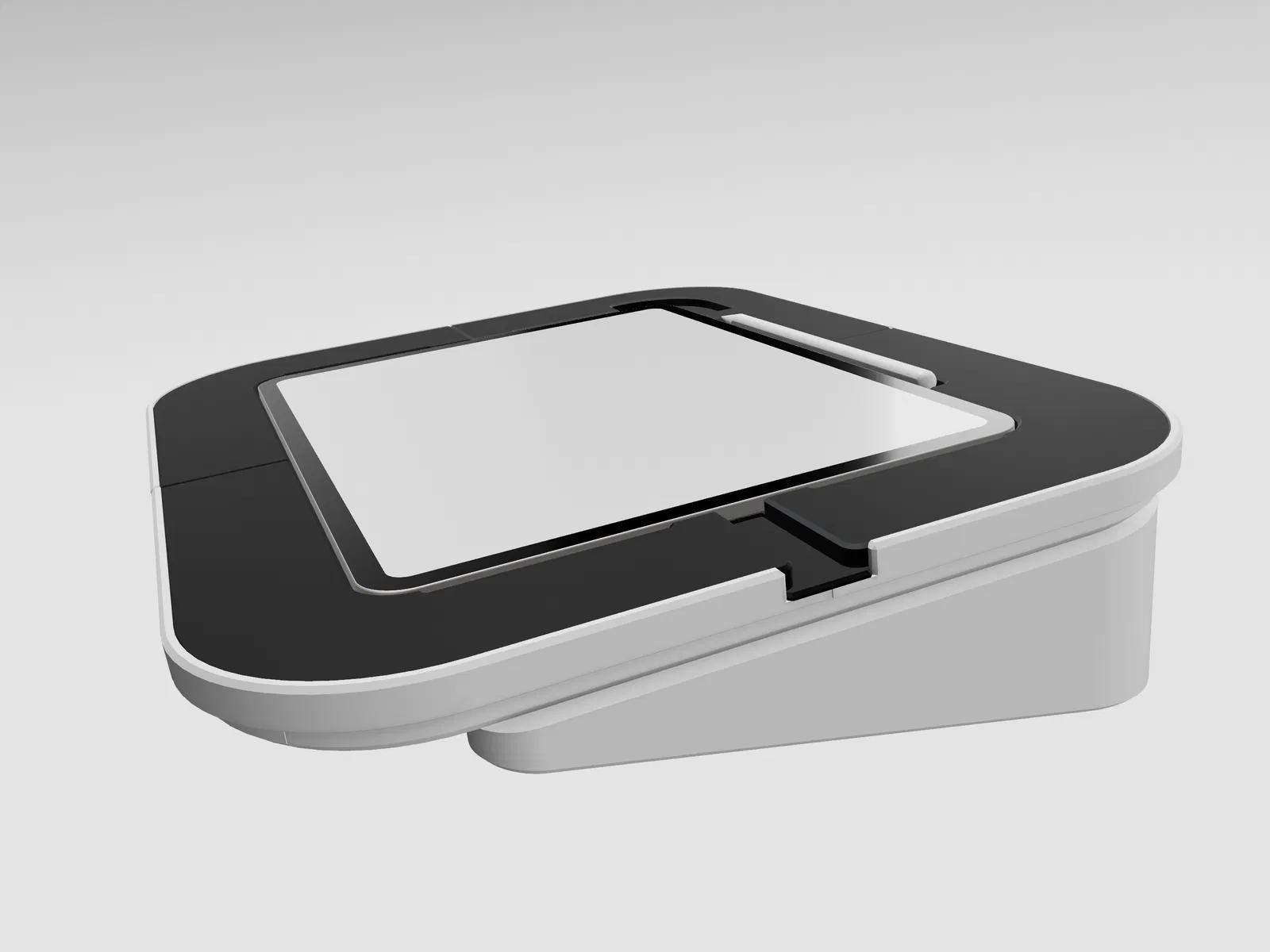

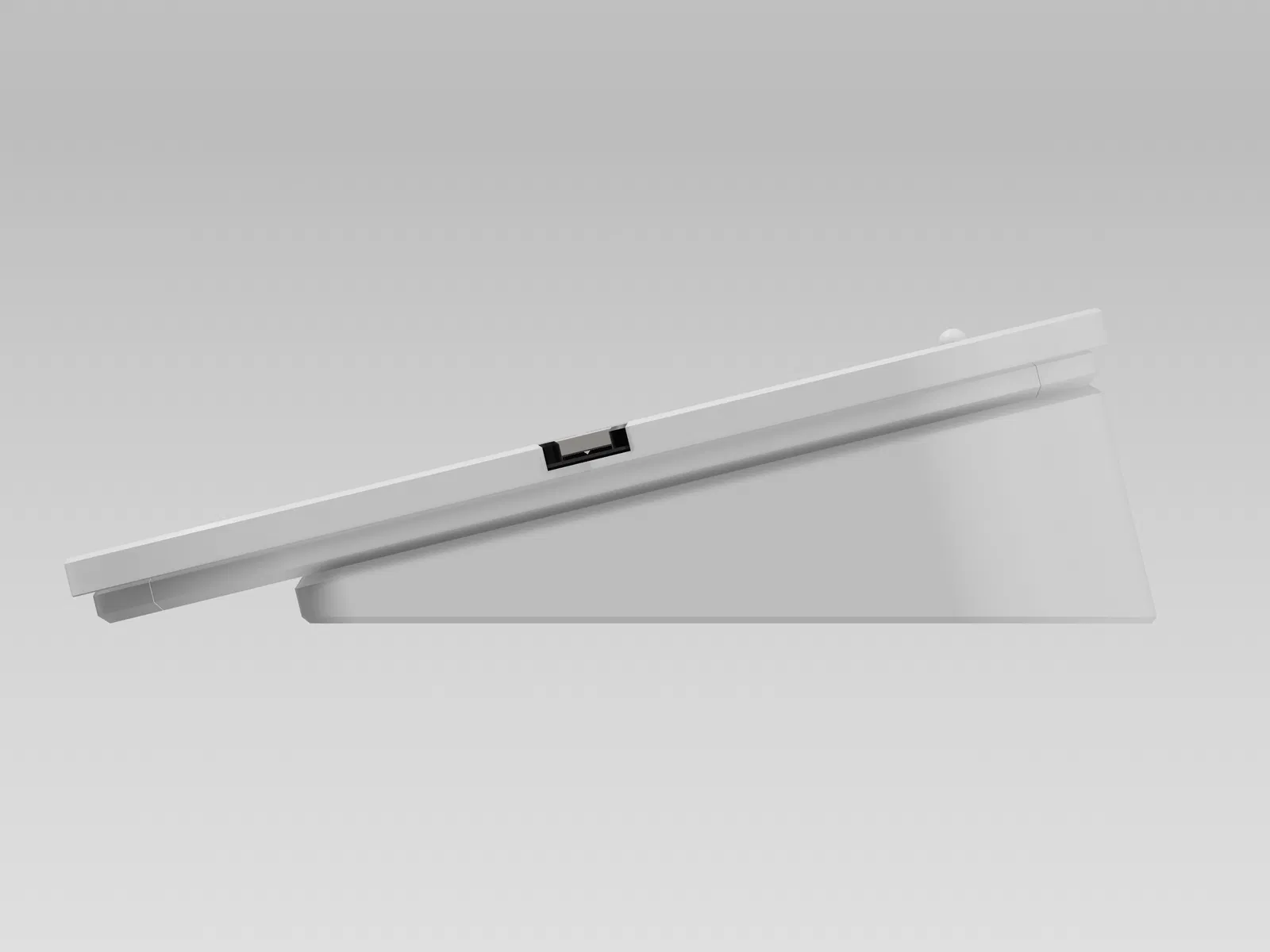

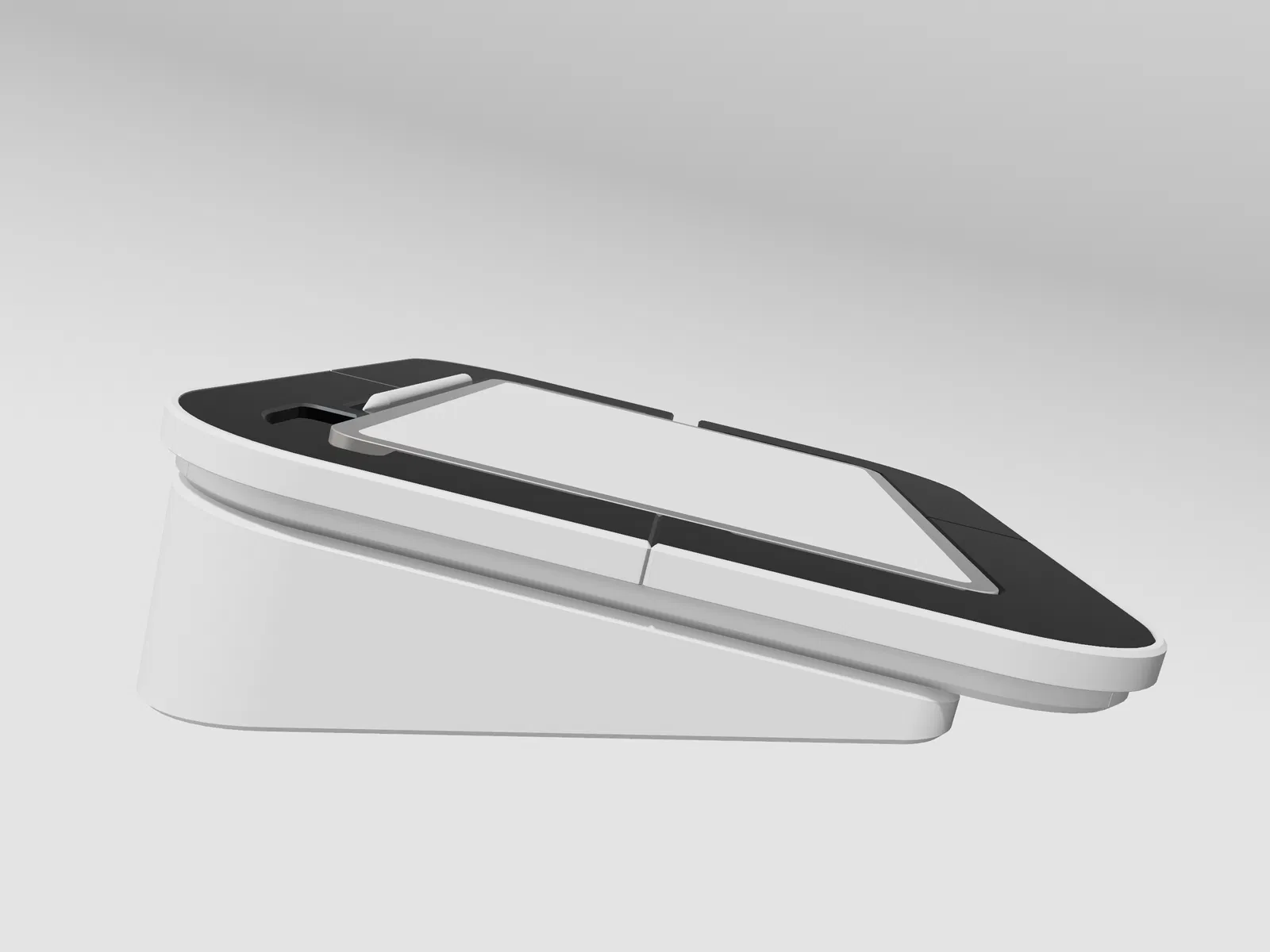

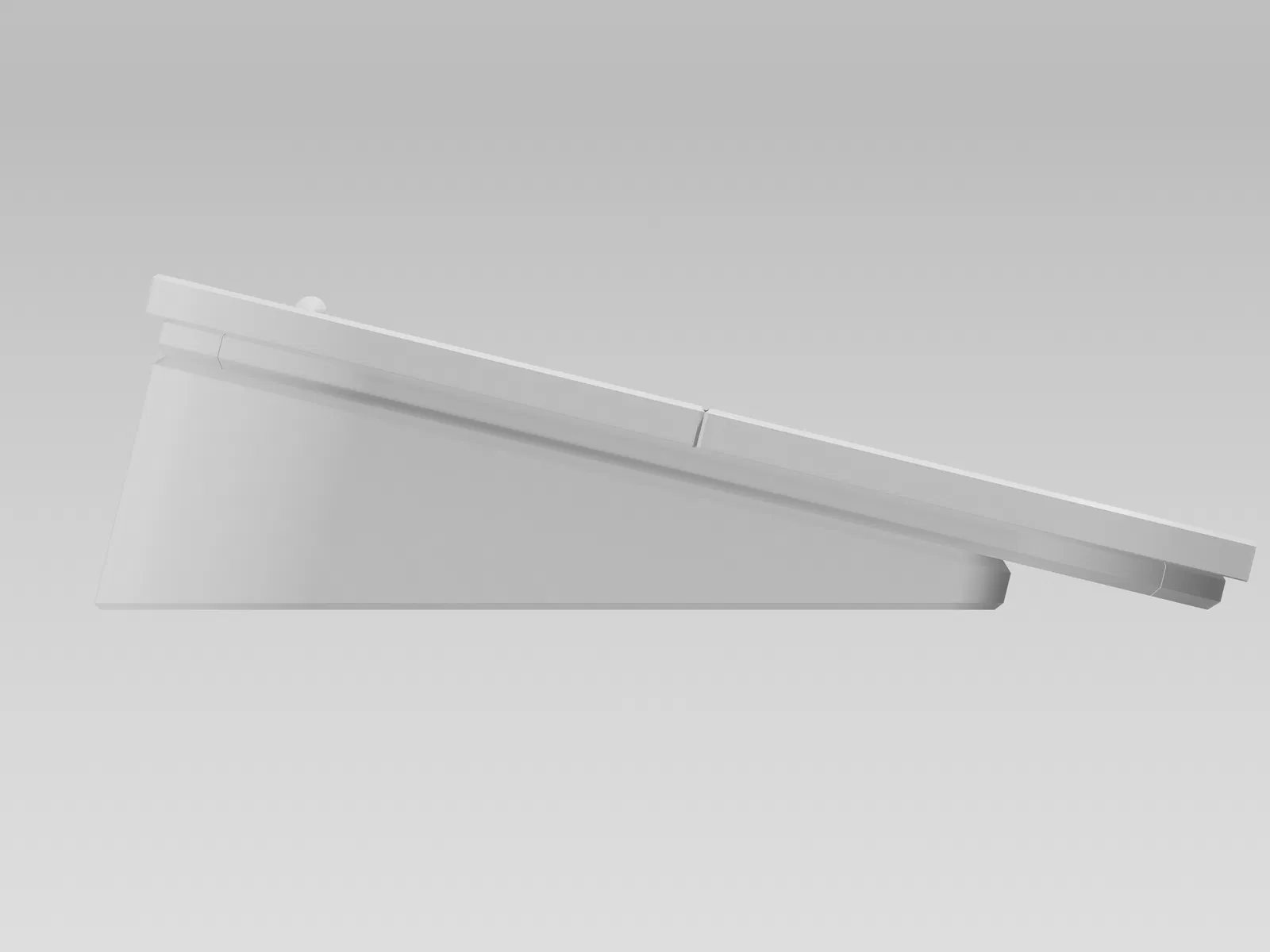

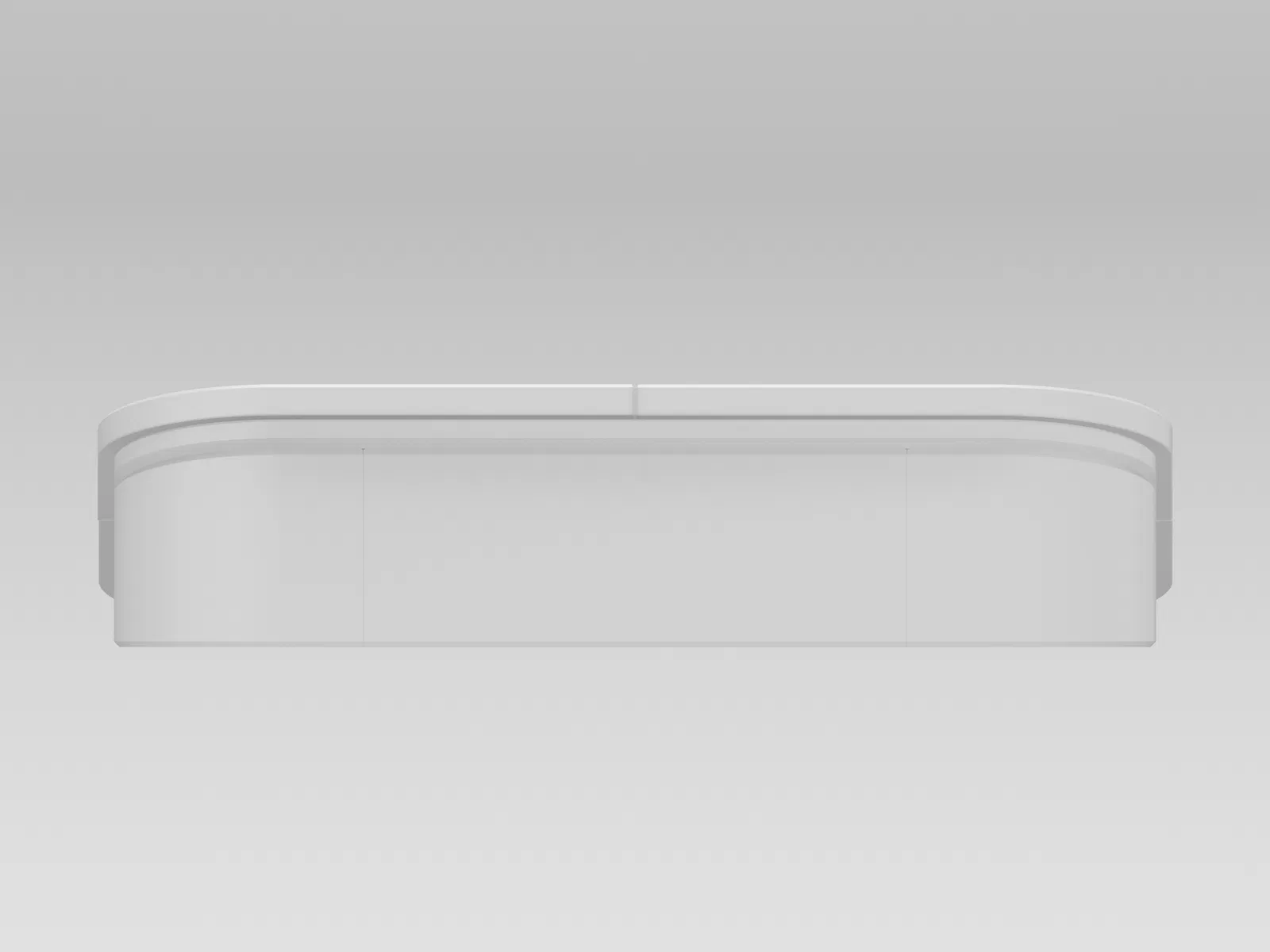

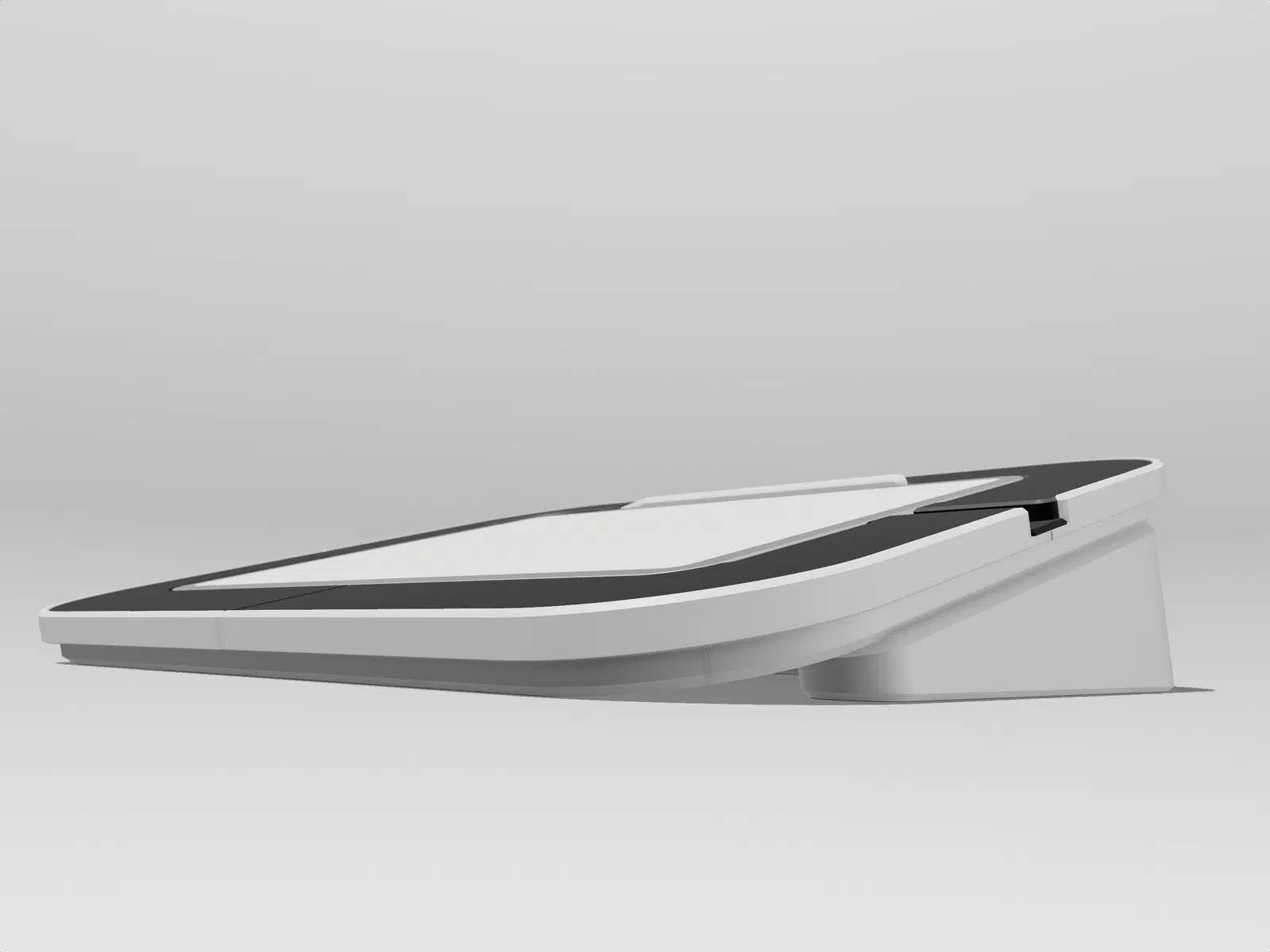

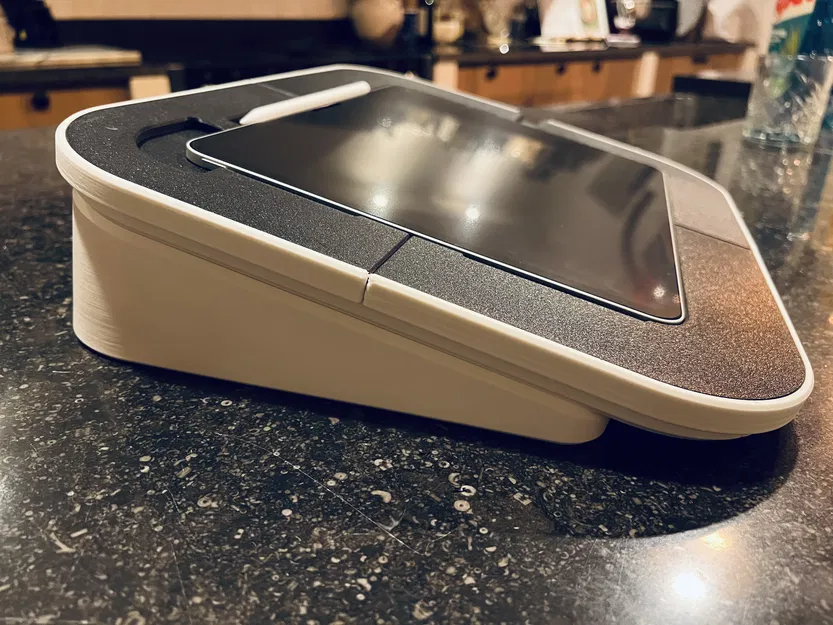

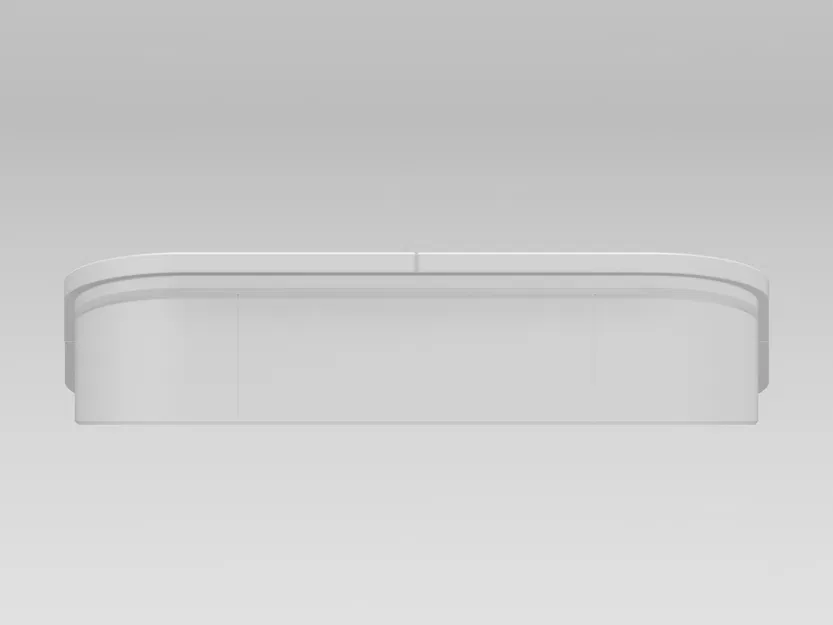

Mọi thứ đều được thiết kế để bạn làm việc trên iPad Pro nhẹ nhàng, thoải mái hơn. Cái stand có góc nghiêng chuẩn 14 độ, rất ergonomic khi vẽ và thiết kế 3D trên iPad. Frame có thể tháo ra trong 1 giây để bạn vẫn giữ được cảm giác cầm nắm khi ngồi vẽ trên sofa, nhờ phần tay cầm “beefy” ở phía dưới.

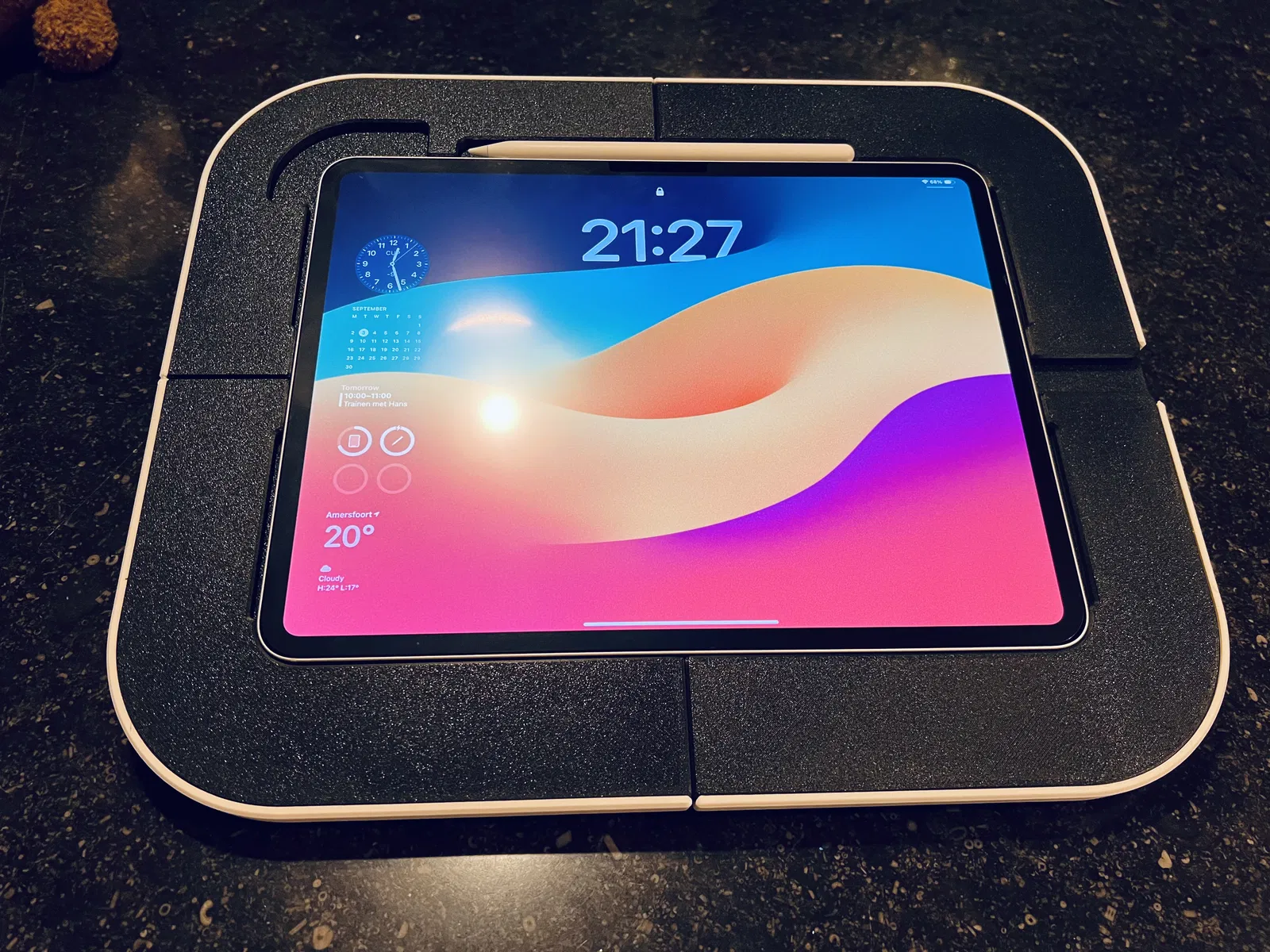

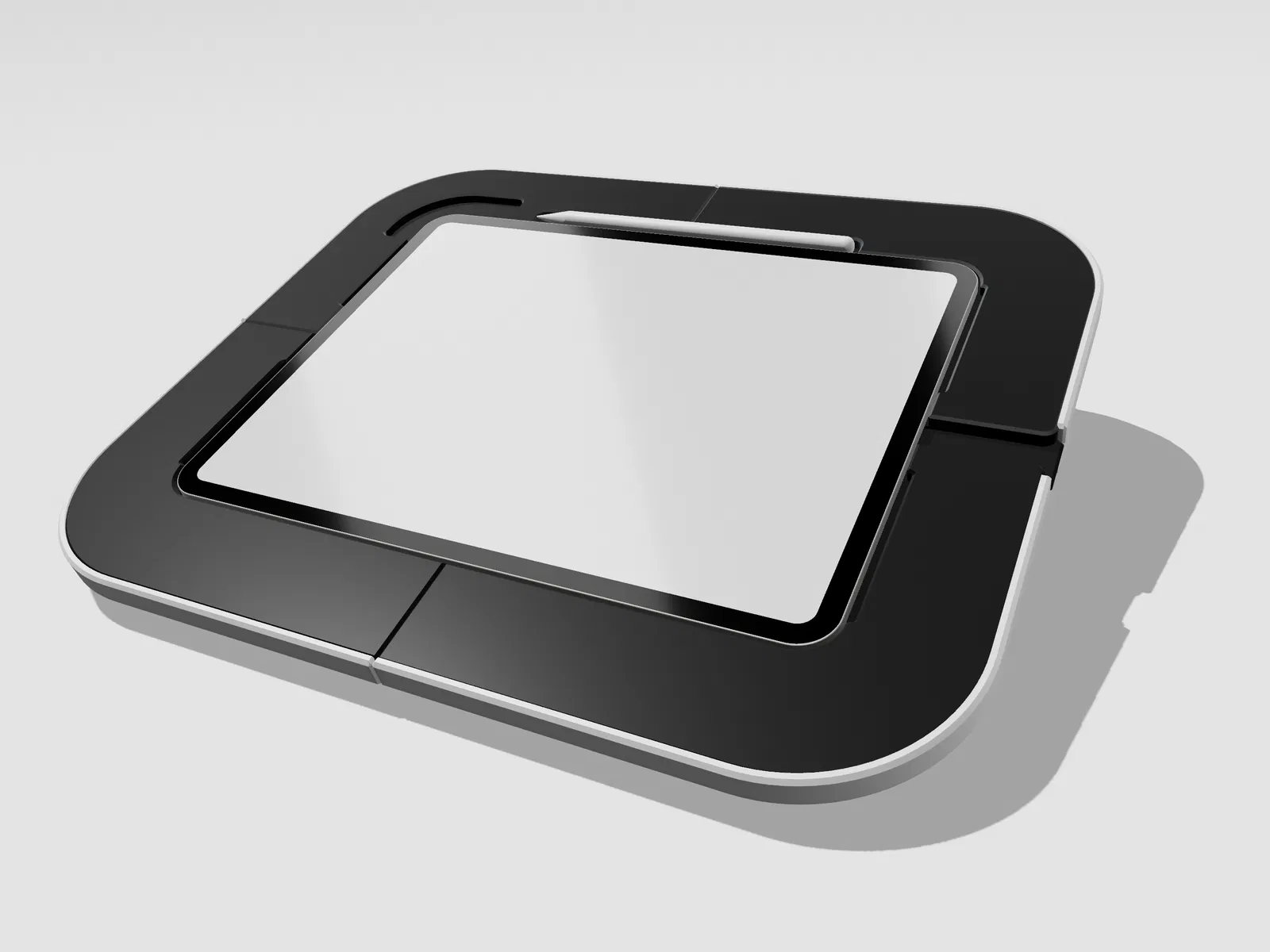

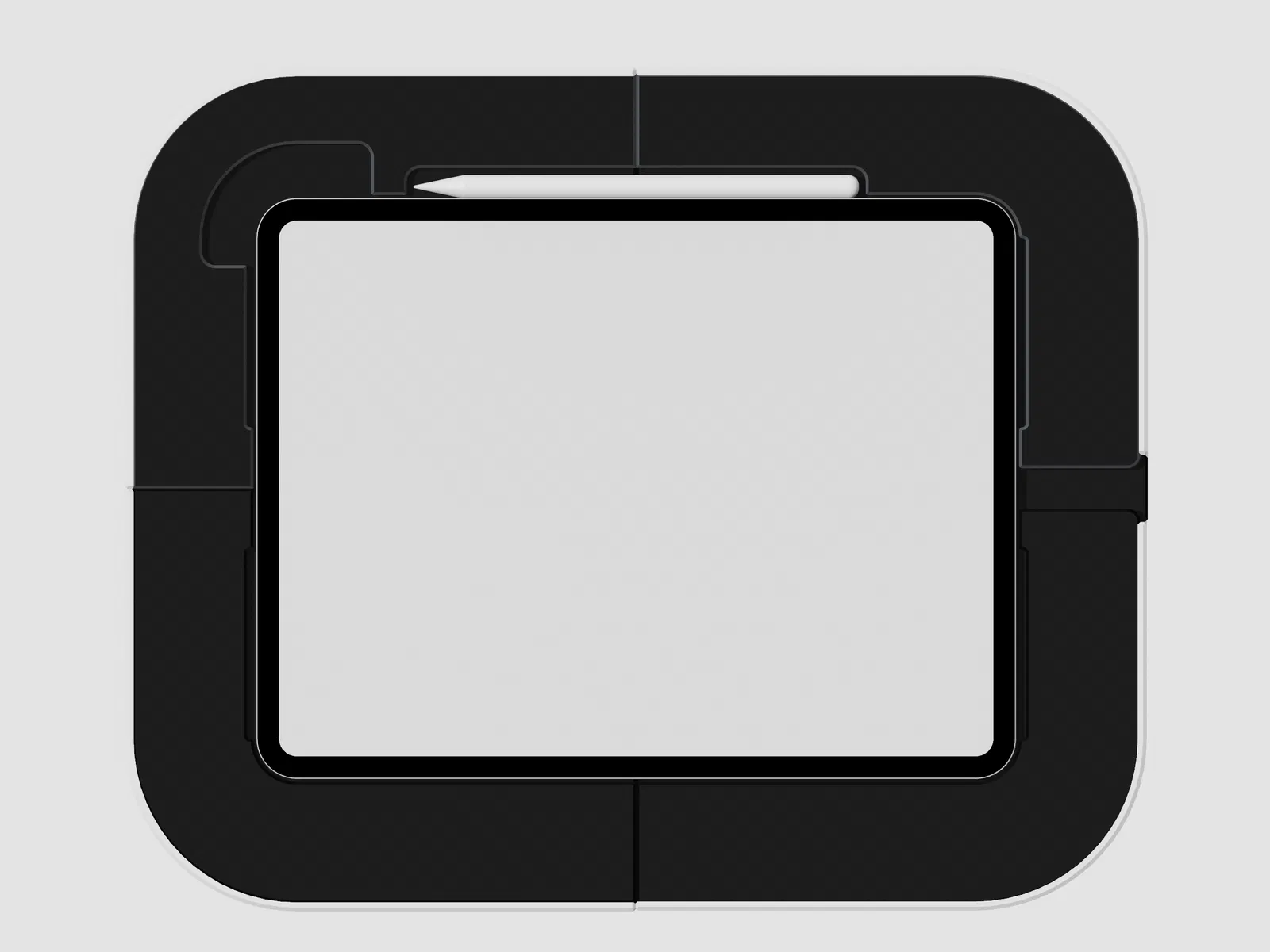

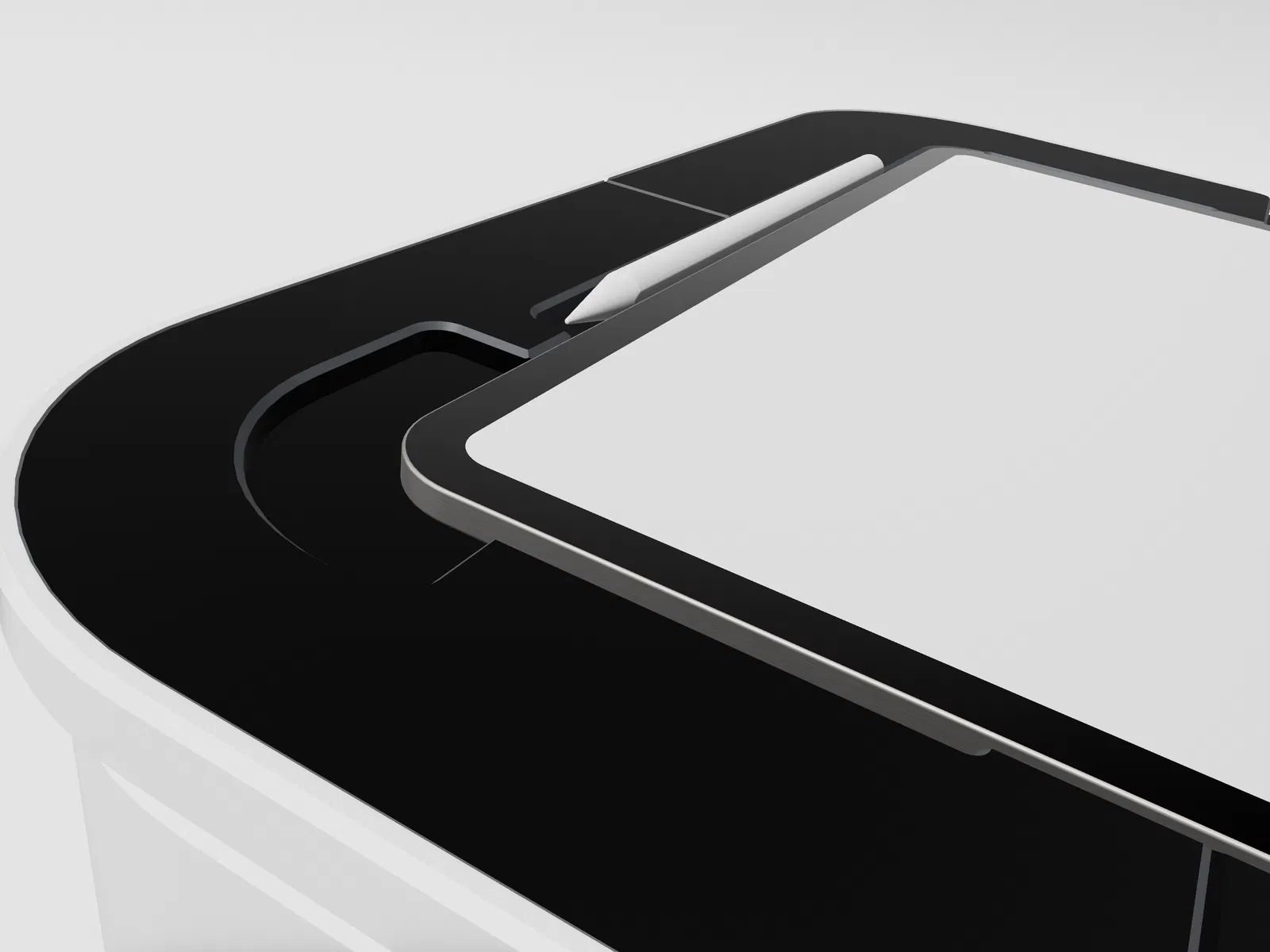

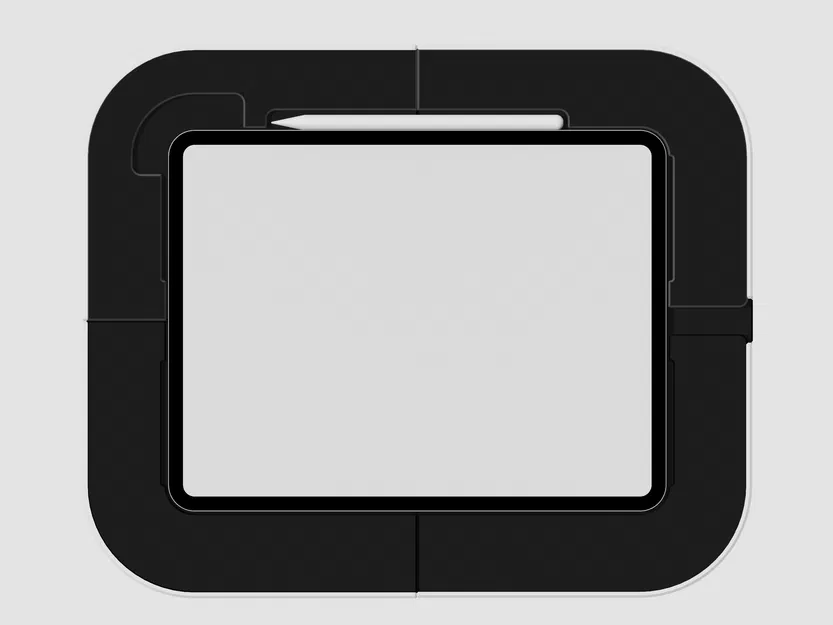

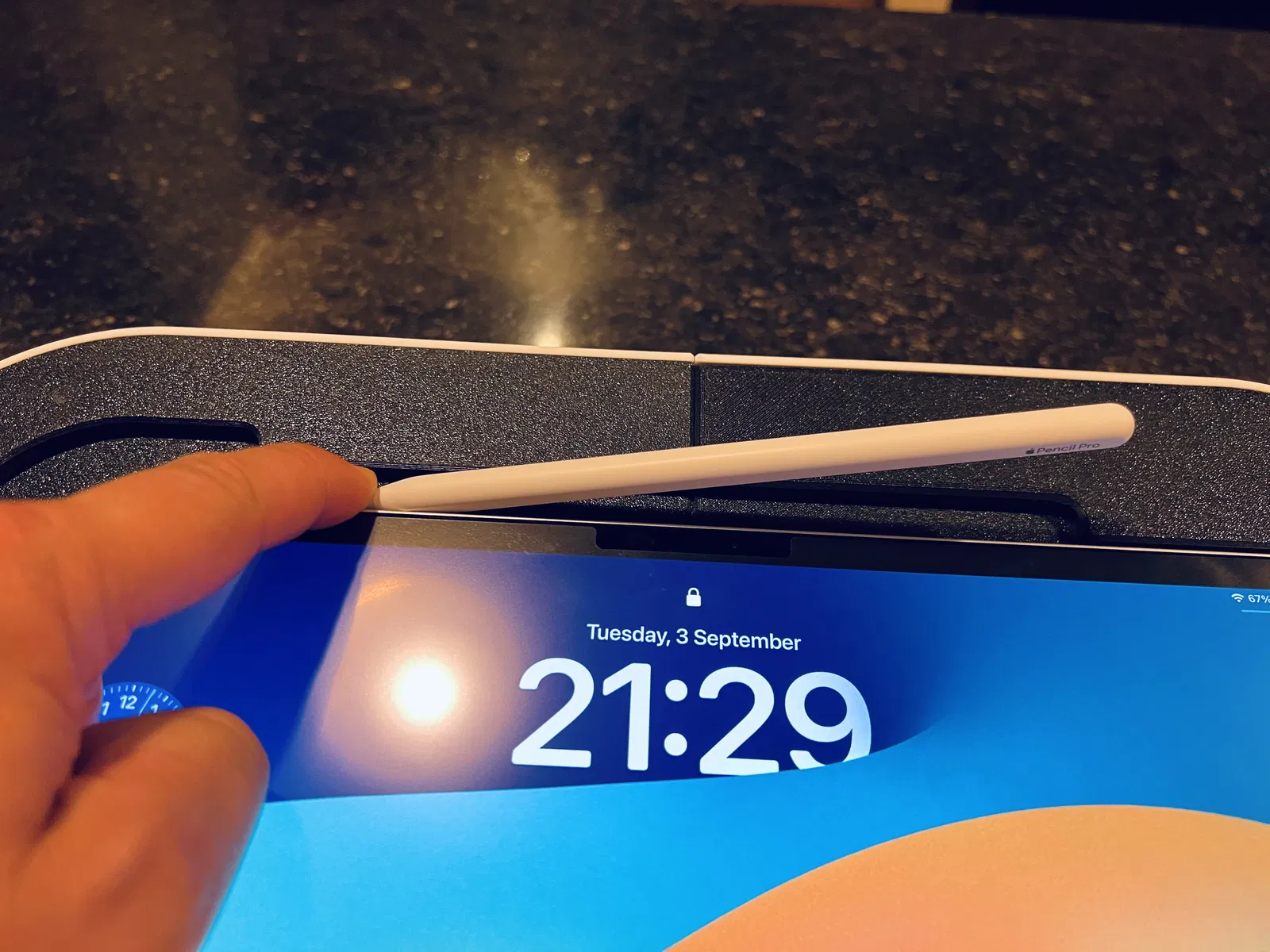

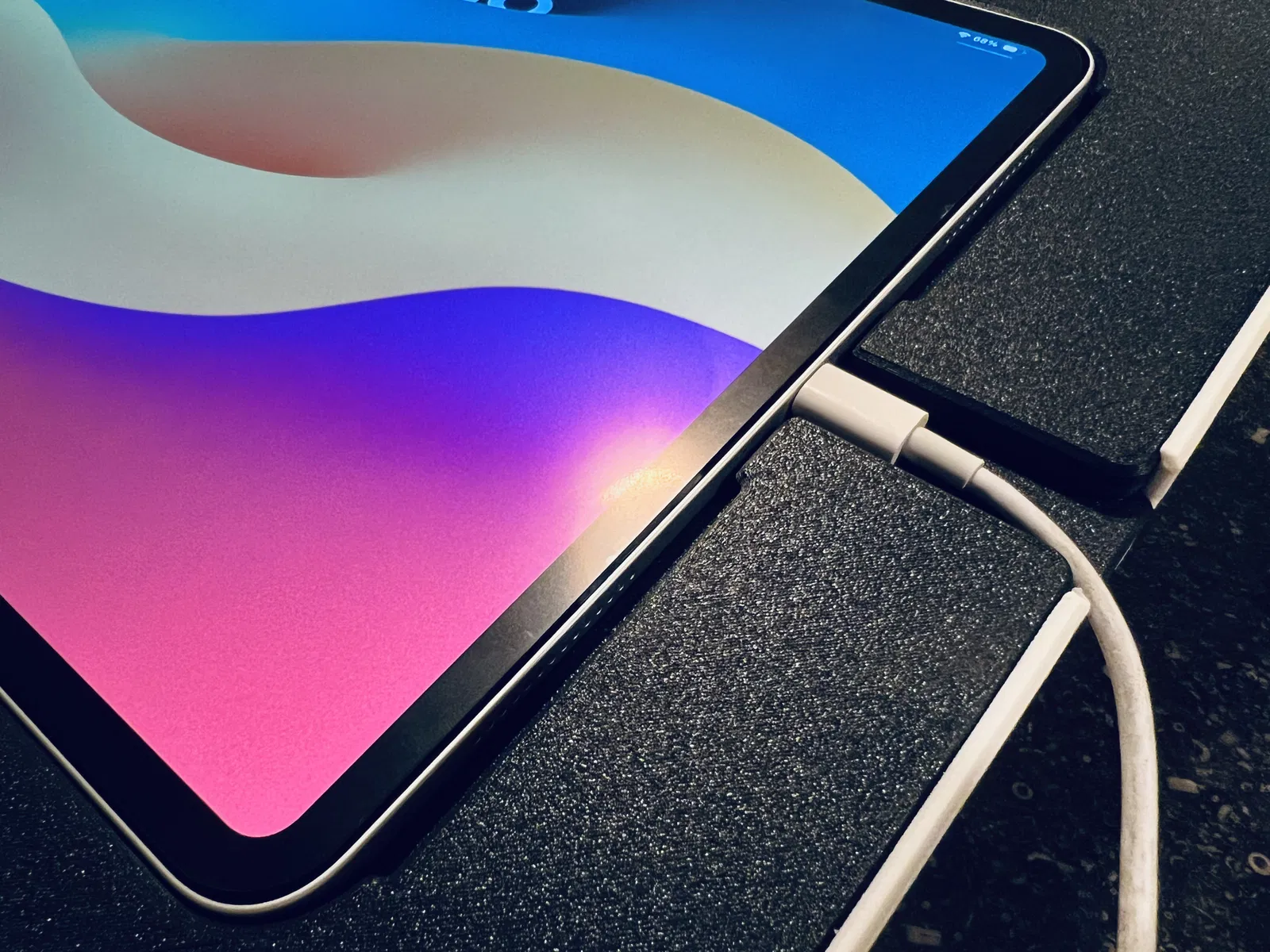

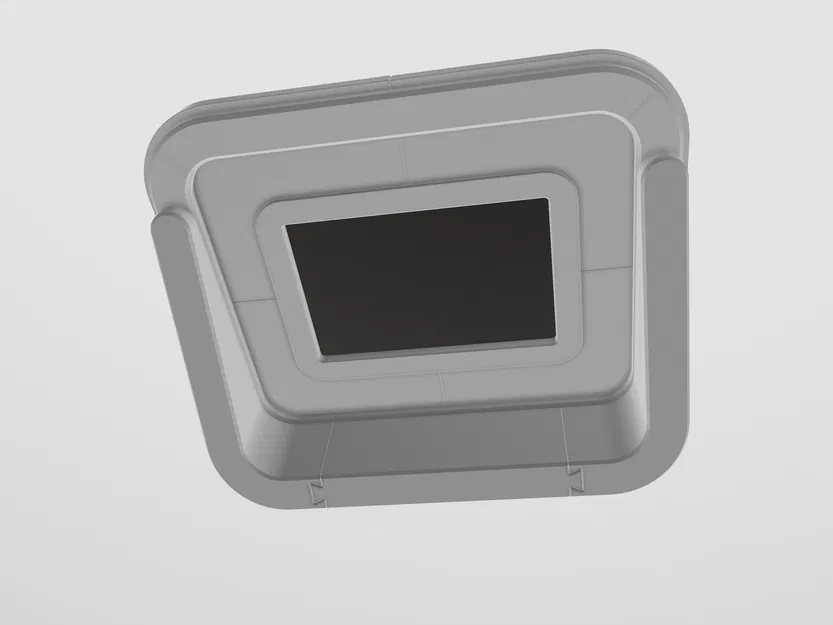

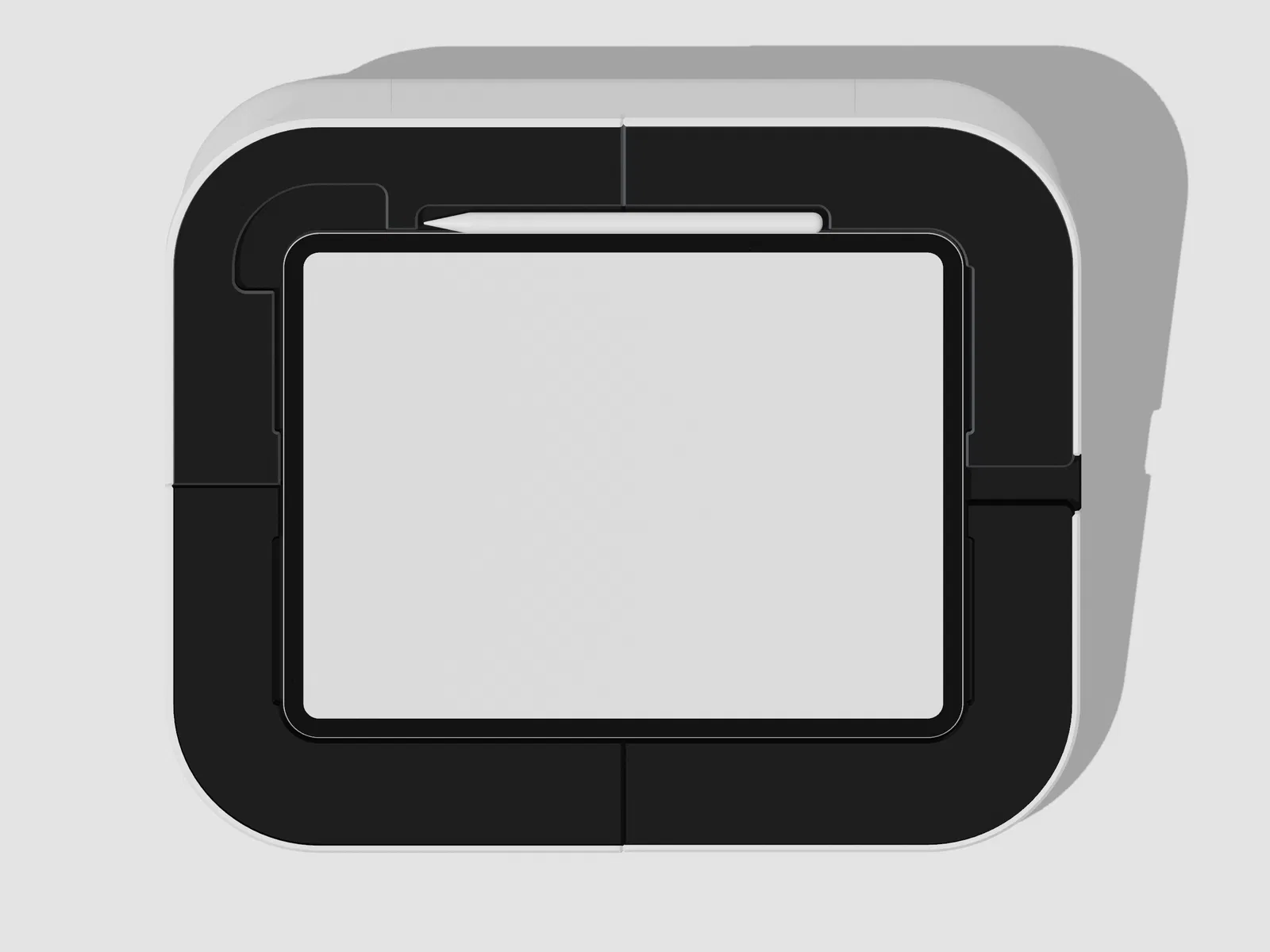

Viền bezel lớn quanh iPad giúp vẽ sát mép thoải mái và chính xác hơn nhiều. Có các khe nhỏ cho loa, Apple Pencil vẫn sạc được, iPad vẫn sạc được và tất cả nút bấm đều thao tác được. iPad không bị khóa cứng, chỉ nhờ trọng lực và độ fit gần như hoàn hảo để giữ tại chỗ; tuy nhiên bạn không thể cầm frame theo chiều dọc vì iPad sẽ rơi ra. Bạn cũng có thể nhấc iPad hoặc Pencil lên rất dễ. Nó giống Sketchboard Pro, nhưng gọn hơn, đỡ cồng kềnh.

Thiết kế dựa trên nguyên tắc: những bề mặt nhìn thấy nhiều và chạm nhiều sẽ được in úp xuống bed để bề mặt lên đều và đẹp. Tất cả phần đều có chốt/lỗ (dowels/holes) để khớp với nhau (lắp cuối cần dùng keo). In được trên hầu hết build plate chuẩn 256x256. Không dùng fillet, toàn bộ là chamfer, nên không có overhang.

HƯỚNG DẪN IN

• Không cần supports
• Thường không cần brim
• Mỗi part đều vừa một mặt in chuẩn 256x256mm. Nhiều part có thể xếp in chung một plate.
• Infill 15–20% (mình thích gyroid)
• File in đã được xoay đúng hướng in (trừ phần base).
• Khuyến nghị dùng textured PEI hoặc build plate hơi nhám để nhìn đồng bộ. Hoặc “chơi lớn” dùng carbon fiber plate.
• Thiết lập cơ bản layer height 0.2, nhưng một số part dùng adaptive layer heights sẽ in nhanh hơn mà chất lượng còn tốt hơn.
• Nên in test trước để kiểm tra máy đã “dialed in” chuẩn chưa.
• Với các phần chịu lực, làm ít nhất 3 walls, càng nhiều càng tốt.
• Với các part inlay: làm 3–4 bottom layers để mặt trên của frame cứng cáp.
• Mình in bằng PLA. Có thể PETG là lựa chọn tốt hơn về chịu nhiệt.
• Bạn sẽ cần khoảng 900–950g filament cho frame và 300–350g cho stand (tùy số walls và infill).
• Lưu ý: in khá lâu, nhưng đáng công.

HƯỚNG DẪN LẮP RÁP

• Bạn sẽ cần một loại keo. Mình dùng superglue. Nhưng đừng dùng nhiều, và hãy tán mỏng ra—vì keo dư có thể làm cấn khi lắp về sau, thậm chí làm iPad không nằm phẳng (flush) với frame.
• Nhớ test fit tất cả trước! Bạn có thể ráp toàn bộ không cần keo để kiểm tra mọi thứ có khớp không. Lúc mới ráp có thể thấy hơi ọp ẹp, nhưng khi vào hết sẽ thấy nó cứng cáp hẳn. Sau khi dán keo thì rất chắc.

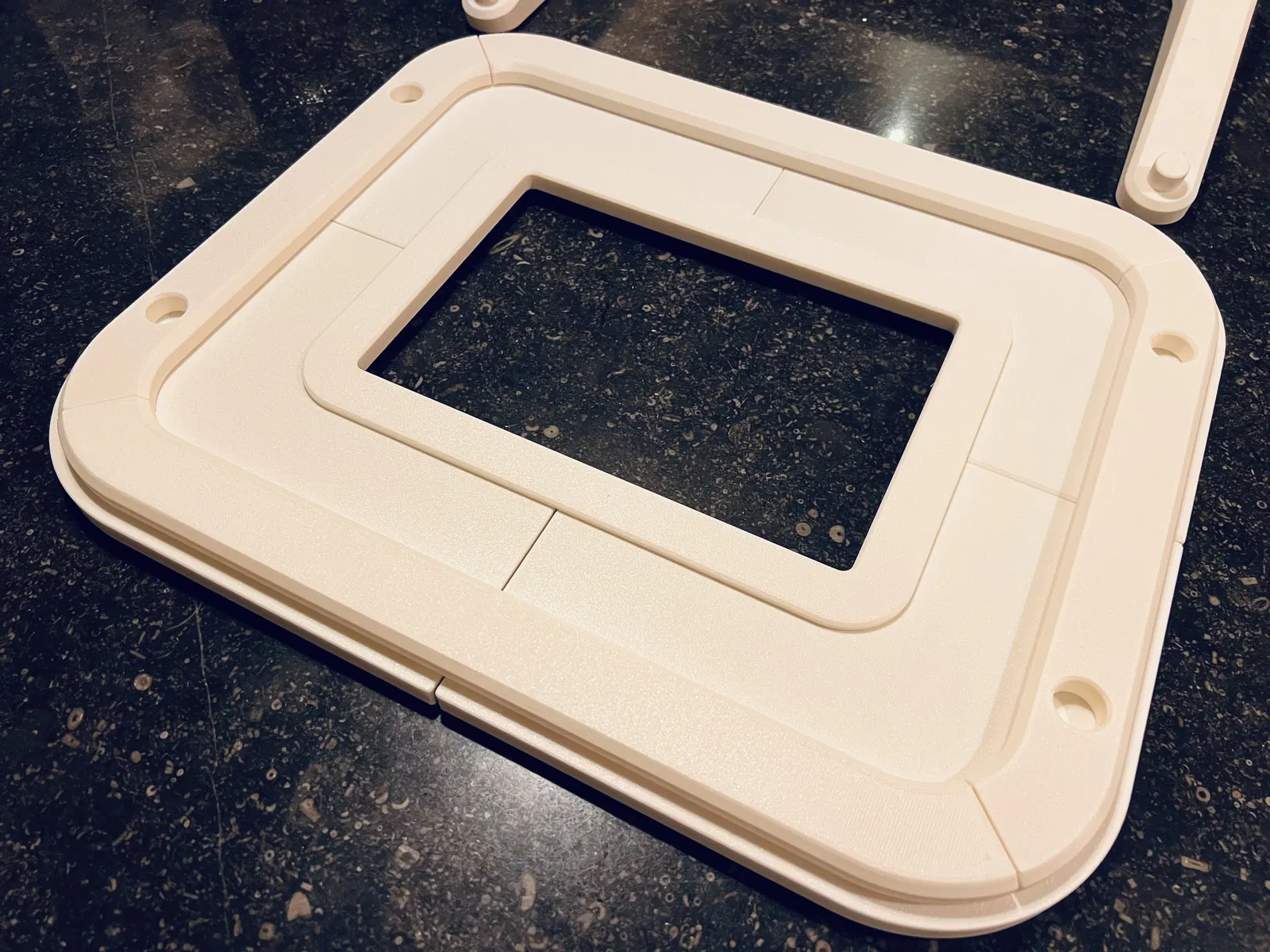

• Bắt đầu với outer window, inner window và các phần frame. Các phần này có thể ghép thử; nếu khớp thì dán keo lại.

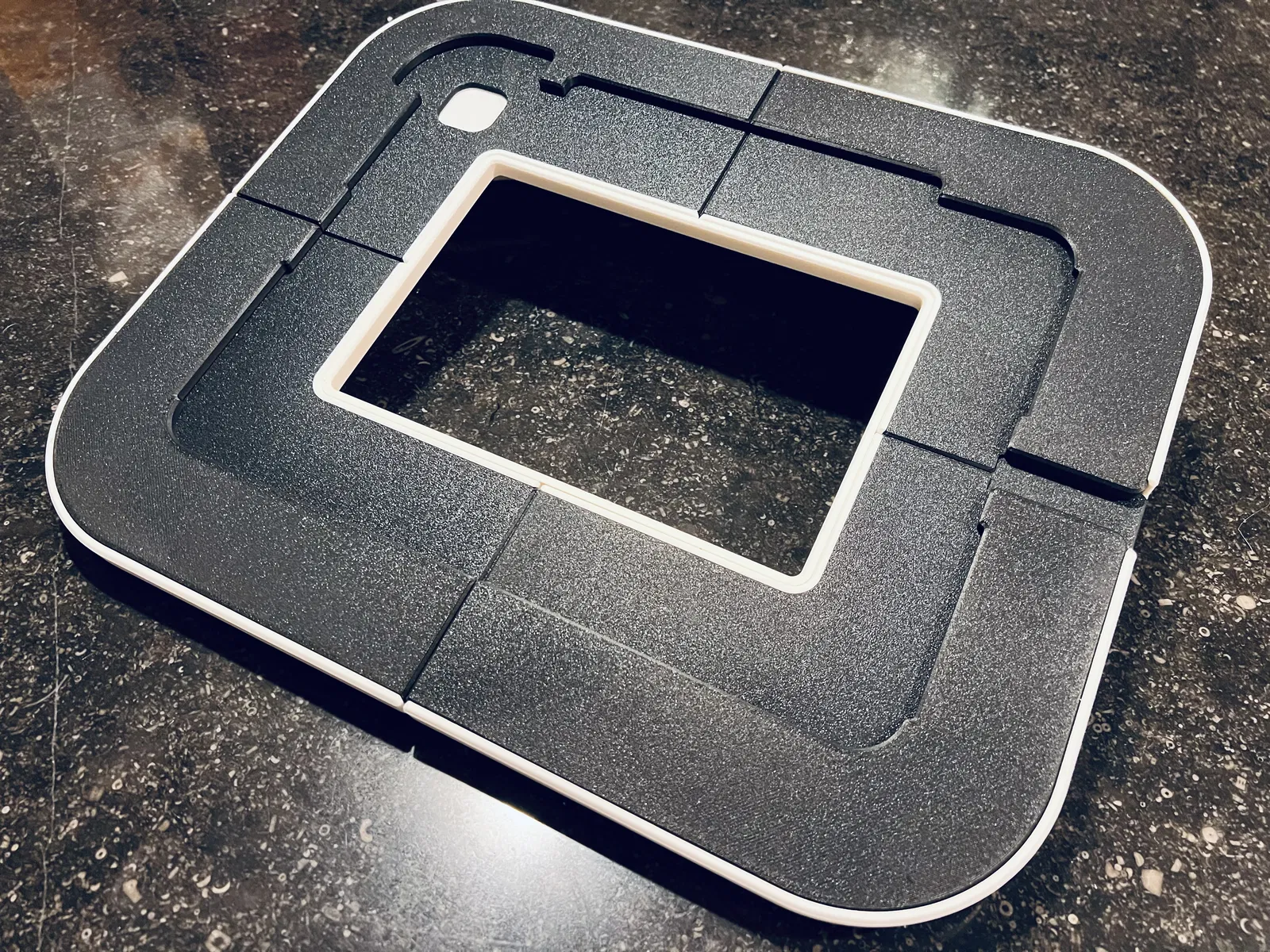

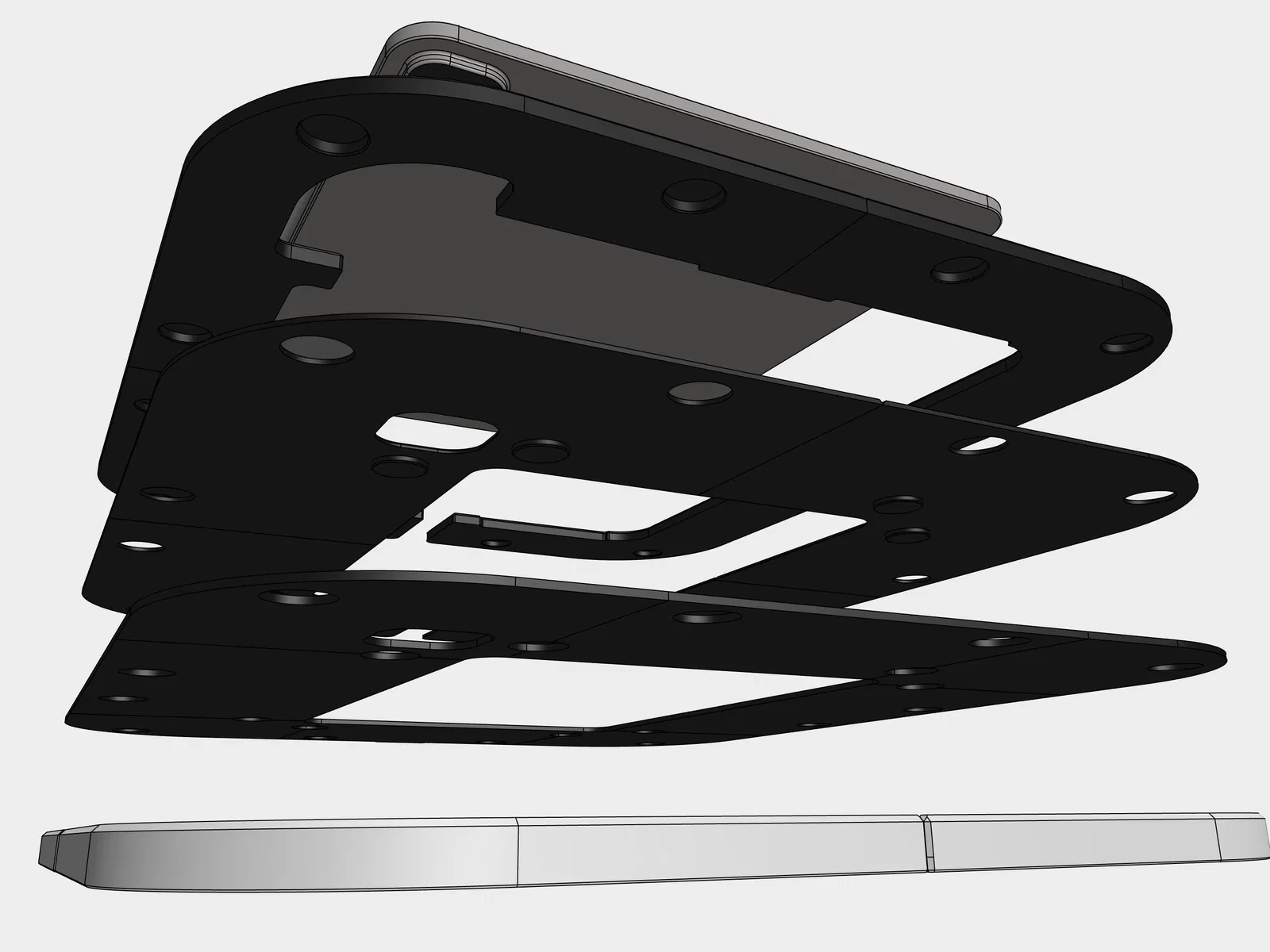

• Tiếp theo là các lớp inlay (được đánh số trong tên file).
• Khi lắp inlays: đưa phần phía trong gần inner window vào trước, rồi mới ép dần ra phía ngoài (làm ngược lại có thể bẻ gãy một cái “lip”).

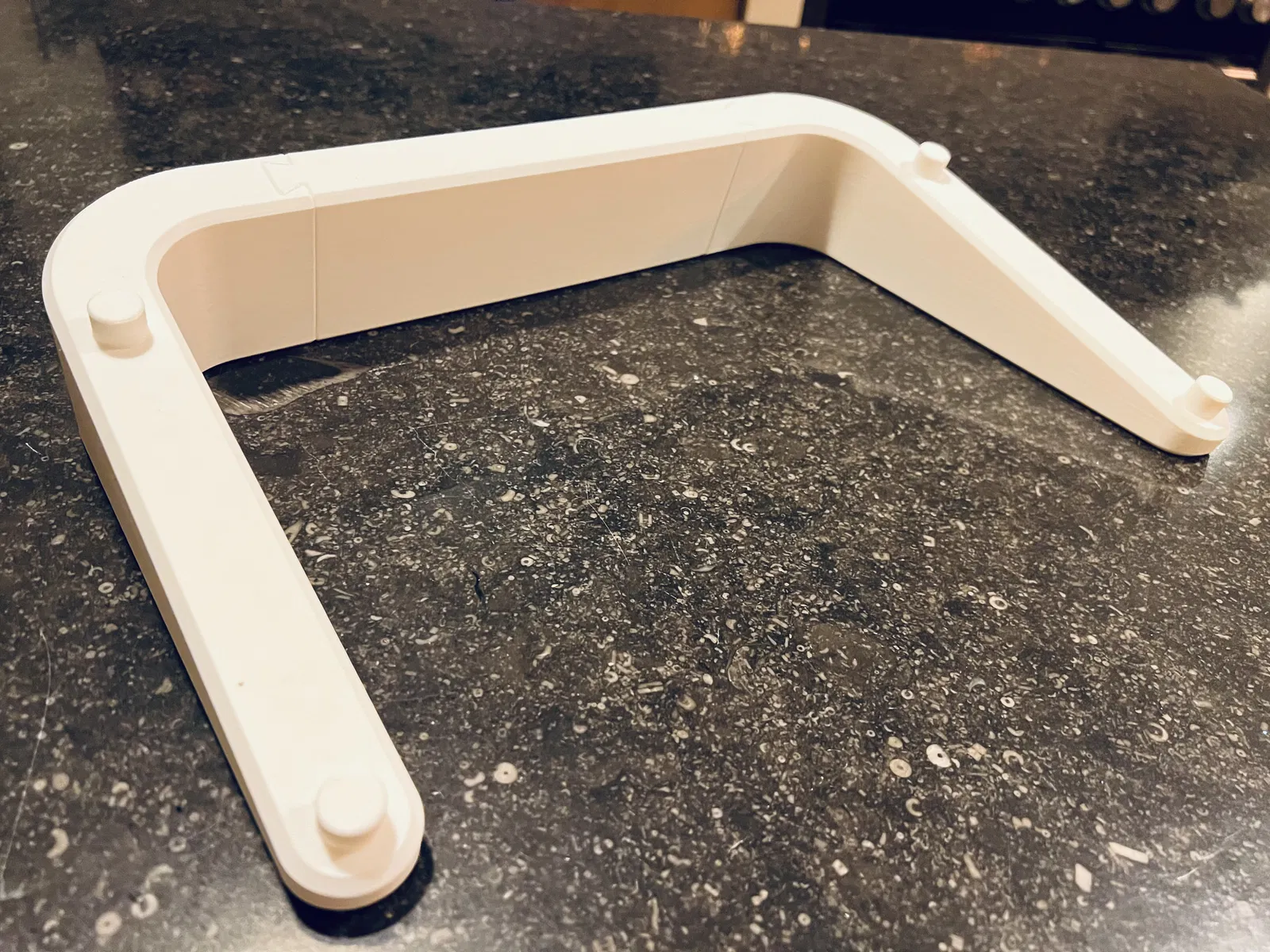

• Stand gồm 3 phần trượt vào nhau bằng mối dovetail và cần dán keo.

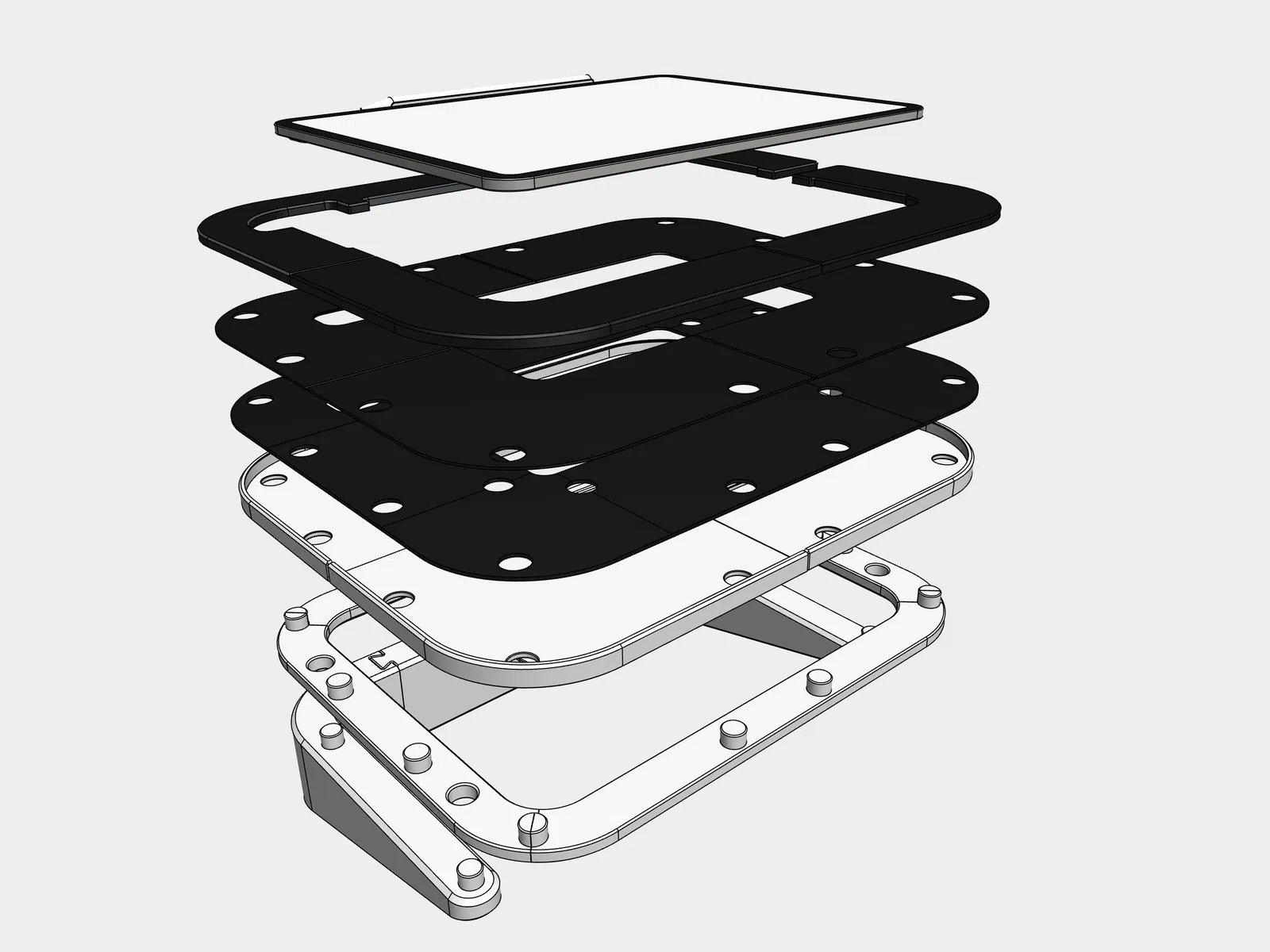

• Xem PDF, file STEP đã ráp và file STEP dạng exploded để dễ hình dung các part và cách chúng khớp với nhau.

REMIX, CÁC DÒNG iPAD KHÁC VÀ VIỆC BÁN THƯƠNG MẠI

• Cứ tự nhiên làm remix cho model iPad Pro (12.9) khác. Chỉ cần chỉnh các inlays và outer window (để chỉnh chiều cao của các “lip”), còn lại có thể giữ y như cũ. Vui lòng gắn link thiết kế gốc của mình. Edit 08/09/2024: đã có remix cho M1/M2 12.9. Xem link ở trên.
• Không được bán thiết kế hoặc các bản in từ thiết kế của mình nếu chưa có sự cho phép.
