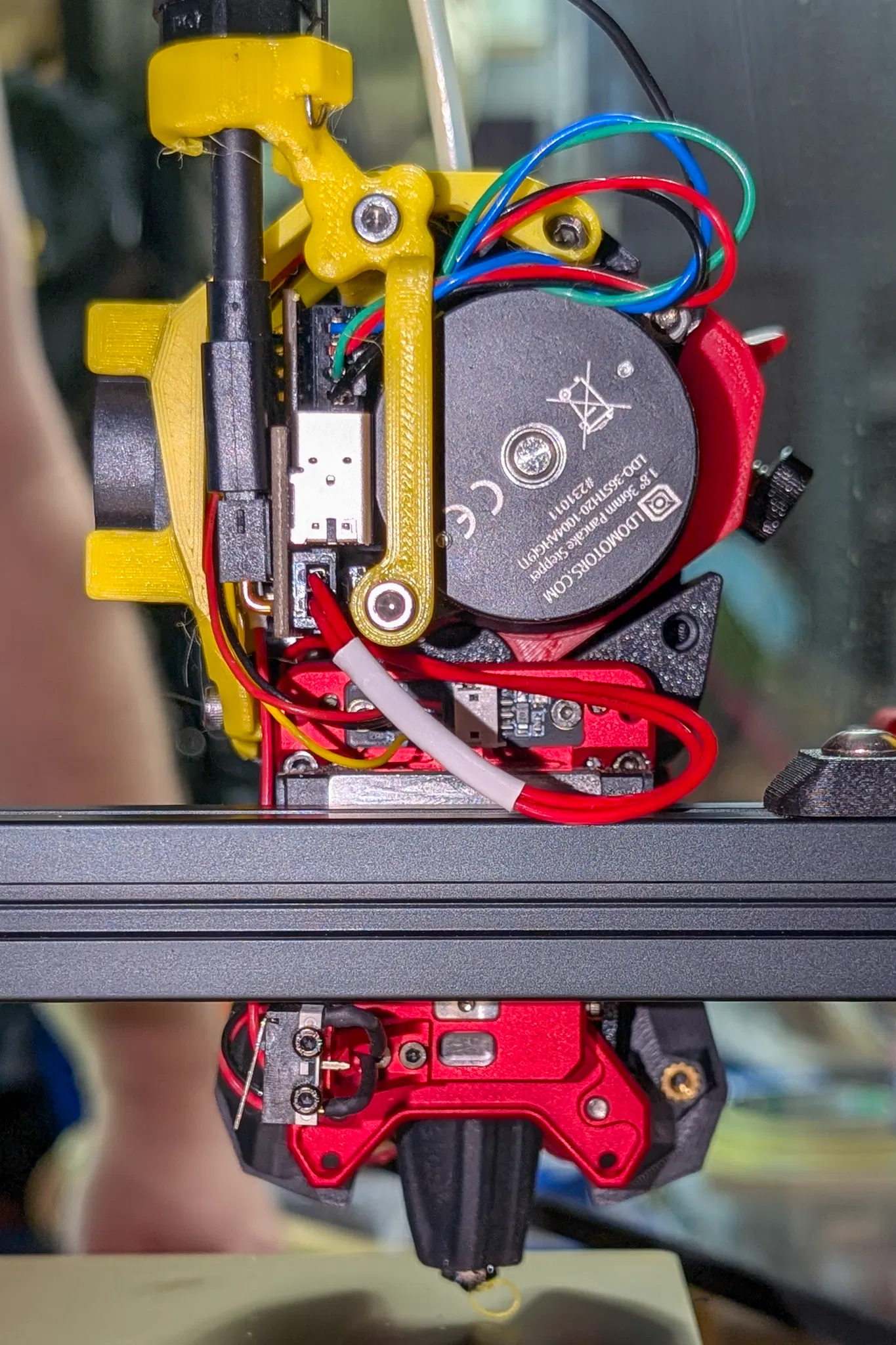

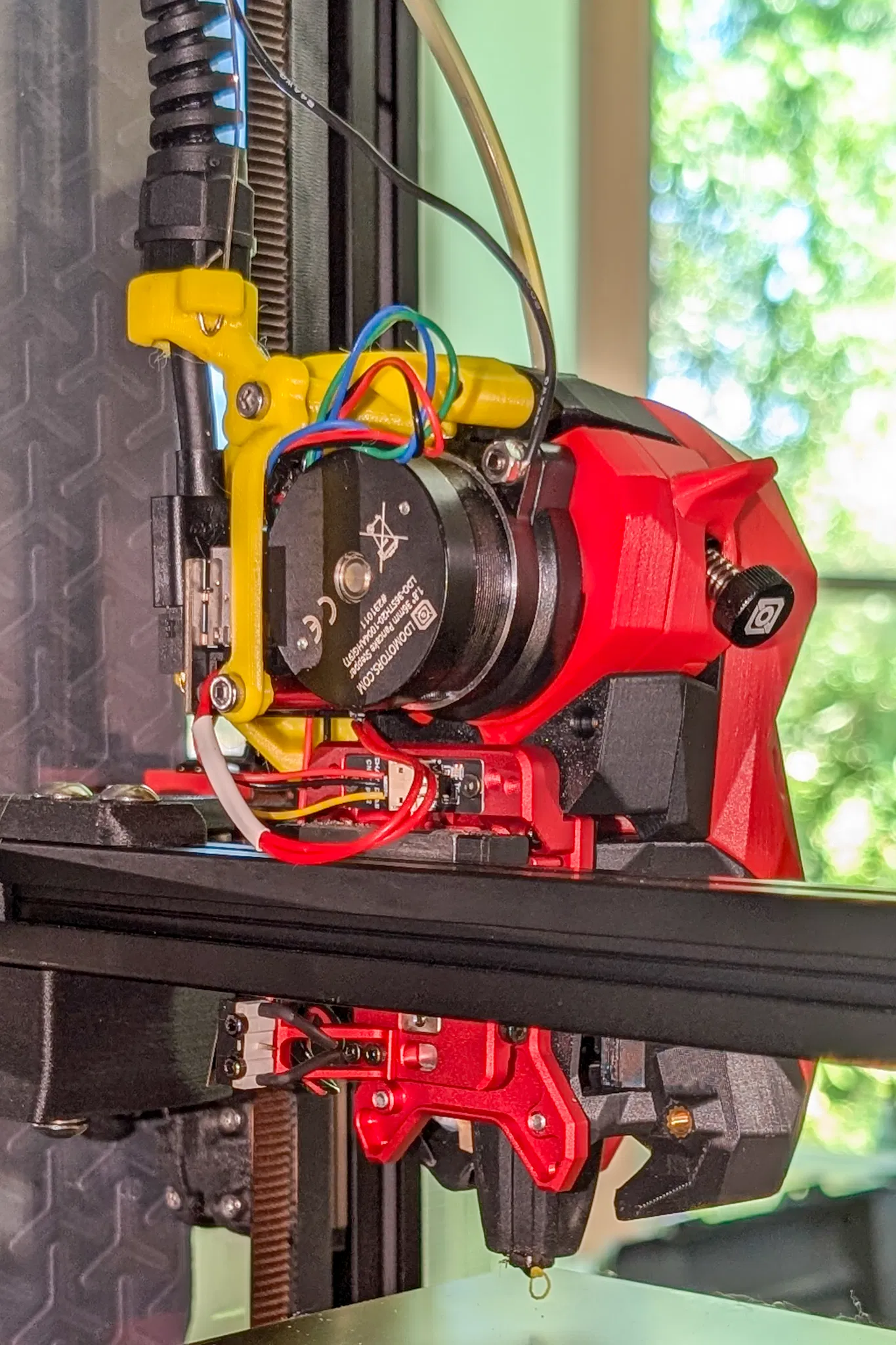

Galileo 2 + EBB SB2209: Gá PG07 inline cho dây CAN Bus (PG7 Gland)

Mình có tham khảo khá nhiều mount PG07 sẵn có cho Galileo 2 dùng với EBB SB 2209, nhưng vẫn chưa ưng ý nên làm cái mới. Mình đoán cái này cũng sẽ chạy với EBB SB 2040, nhưng mình chưa thử.

Khác biệt giữa cái này và các lựa chọn khác mà mình tìm được:

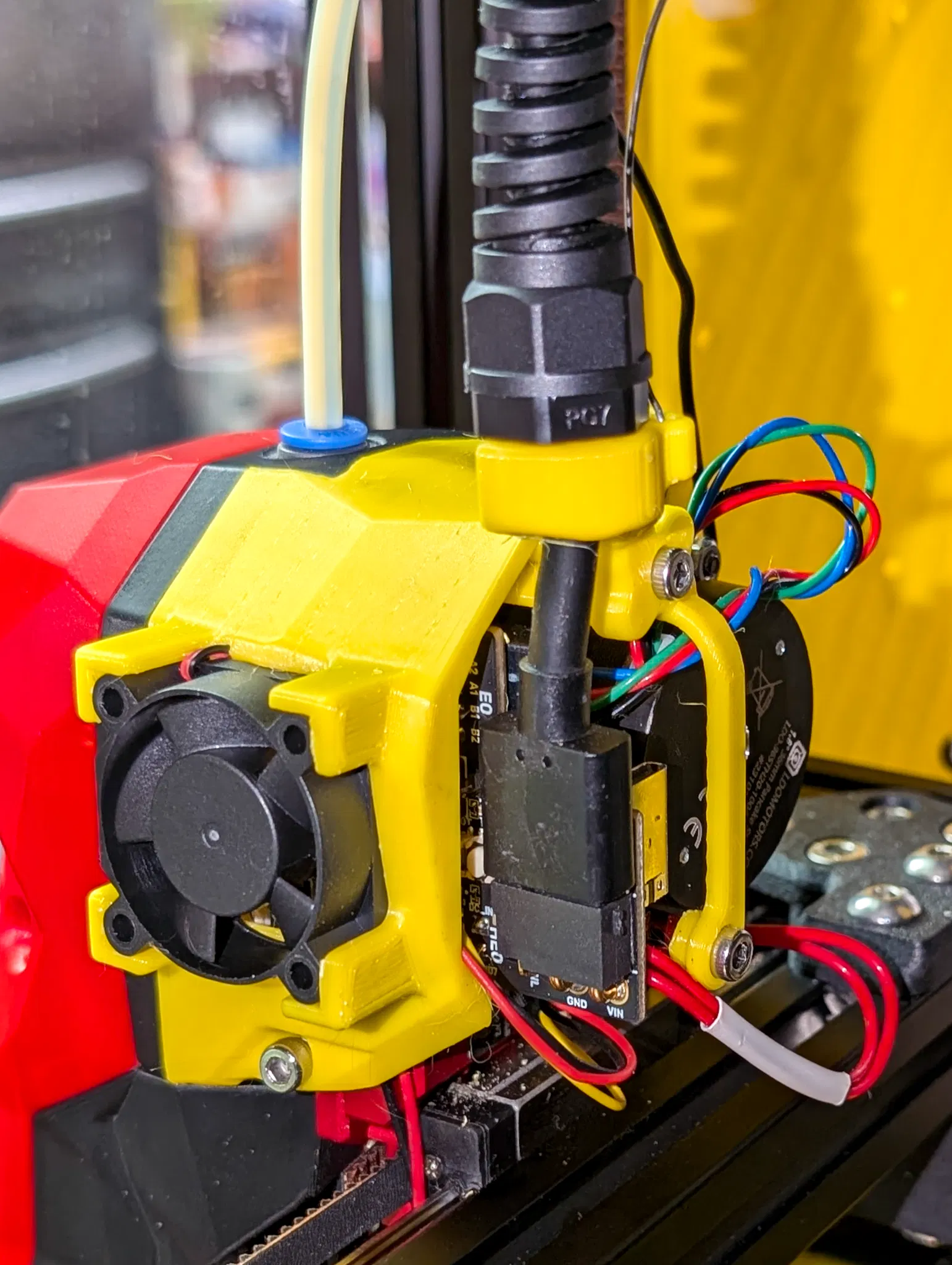

• Gắn PG07 theo kiểu inline với dây CAN Bus đi thẳng ra từ board toolhead, giúp đường dây gọn hơn và giảm đáng kể trọng lượng dây “treo” lên toolhead.
• Mọi phần đều được thiết kế có cân nhắc giữa trọng lượng và độ ổn định/độ bền. Ví dụ trụ chính dạng fluted để giữ chắc mà ít tốn vật liệu.
• Thiết kế ưu tiên dễ in. Khuyến nghị dùng support, nhưng các lỗ nhỏ hoặc ren PG07 thì thường không cần support, nên các chi tiết đó vẫn in sạch đẹp.
• Thiết kế ưu tiên dễ lắp. Có sẵn khoảng trống đi dây. Thường có thể lắp mà không cần rút/cắm lại đồ trên toolhead… kể cả dây CAN Bus (nếu có), vì phần khoét của mount PG07 cho phép luồn/ôm qua dây từ bên hông.
• Tương thích tốt với cable door mod quạt 3010:

Nếu bạn cần mua vật tư, vui lòng dùng các affiliate link bên dưới. Phần thiết kế, test, in prototype và tinh chỉnh tốn khá nhiều giờ, và mình chắc chắn sẽ làm thêm nếu có chút “tiền cà phê” từ việc này. :-)

Về Loctite: Đây là trường hợp hiếm hoi mà bạn KHÔNG nên dùng Loctite cho con ốc dài ở đây. Loctite sẽ hợp lý cho aluminum standoff và con ốc của standoff đó. Nhưng con ốc dài đang siết nén vào nhựa, bản thân nhựa đã giống như một “lockwasher” tích hợp. Và Loctite làm tăng lực tác động lên heat set insert, có thể khiến insert nhanh bị lỏng/hư và tuột khỏi nhựa. Vì vậy mình khuyên nhìn chung nên dùng loại nhẹ cho máy in 3D, như Loctite 222, 6ml: https://amzn.to/3zpIShE hoặc 50ml: https://amzn.to/3L7HHG2. Nhưng xét tỉ lệ chi phí/lợi ích thì dùng cho con ốc dài này không đáng, nên tốt nhất là đừng dùng ở đây.

BOM:

• M3 x 20mm hex aluminum standoff: https://amzn.to/4cNqUEu

  • PHƯƠNG ÁN KHÁC: Mình có kèm một standoff in được trong bộ .stls, dù mình vẫn thích loại aluminum ở trên hơn.

• 1@ M3x8mm, 1@M3x45mm (50mm cũng được) screws:
  (stainless): https://amzn.to/3zxFgtM
  (black): https://amzn.to/3L82qJY

• 1@ PG07 Gland: https://amzn.to/3WfLeYe
