Tay cầm thay thế cho xô 5 Gallon dùng Zip Tie

Tay cầm thay thế cho xô 5 gallon.

Mình muốn làm cái gì đó không cần vít hay keo, nhưng chắc chắn hơn so với chỉ dựa vào độ bền của bản in.

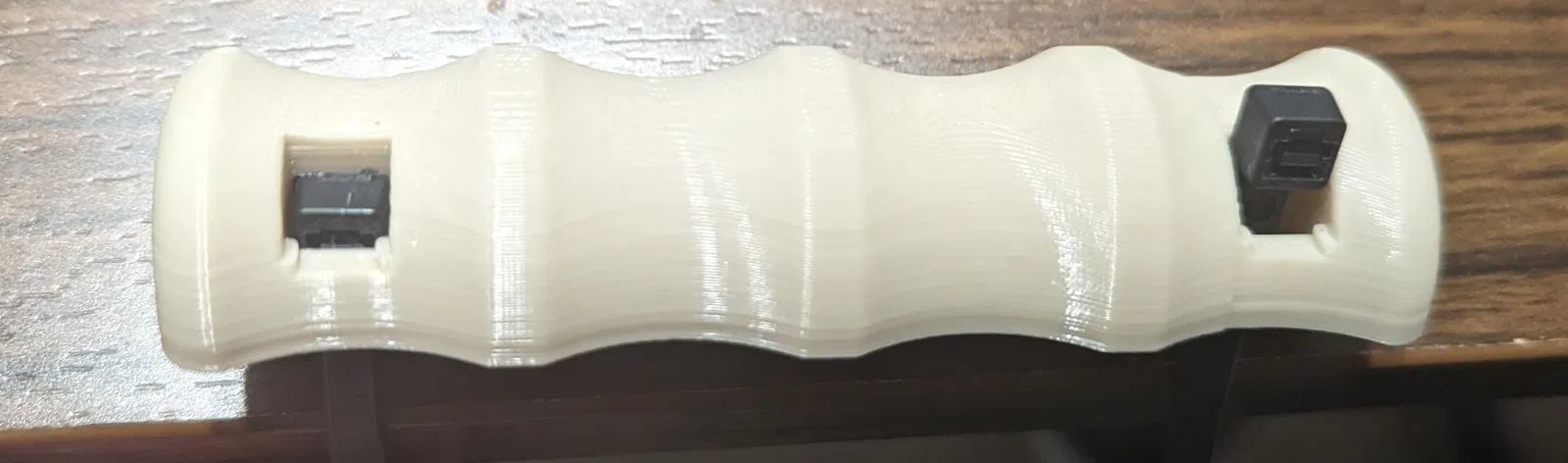

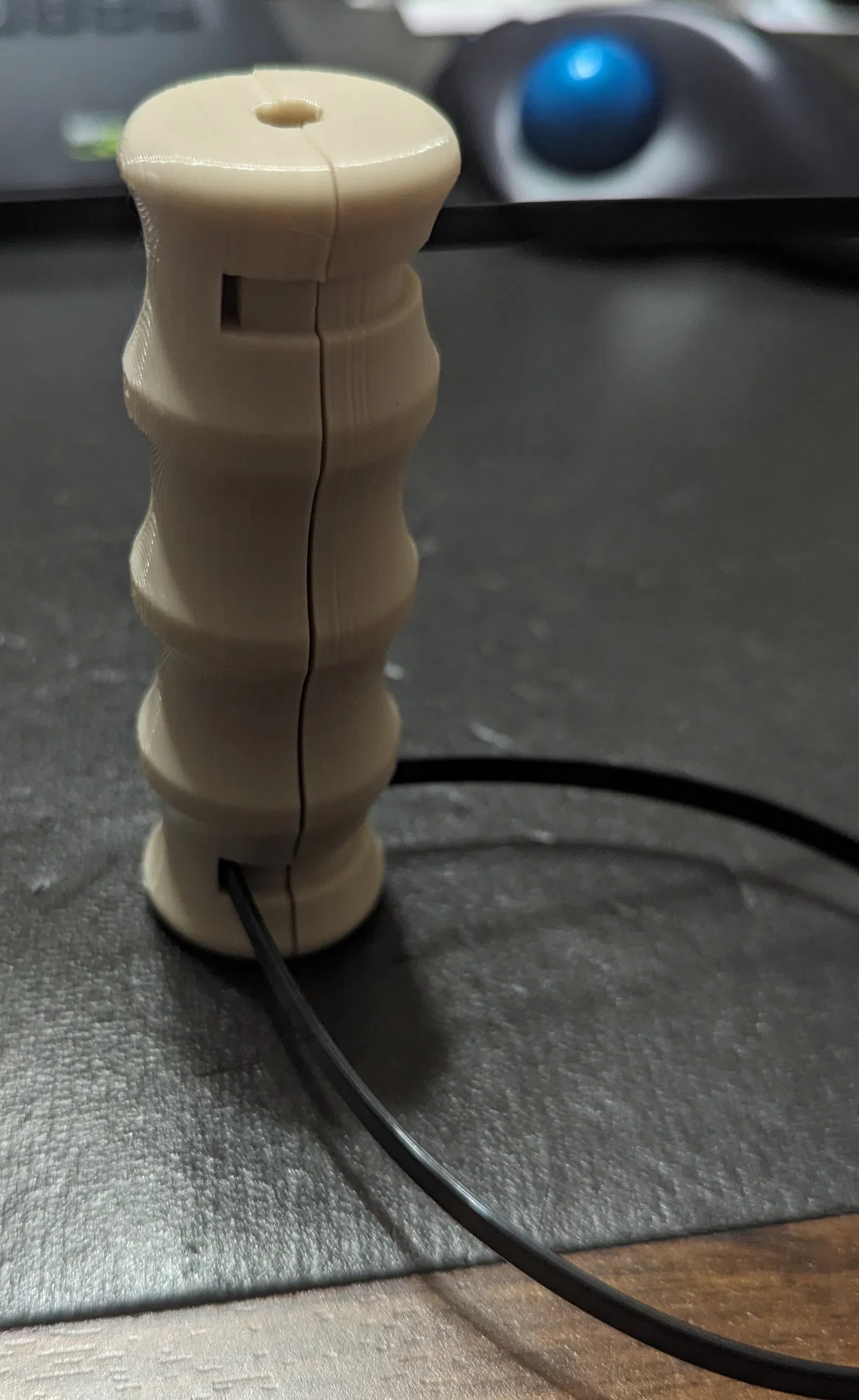

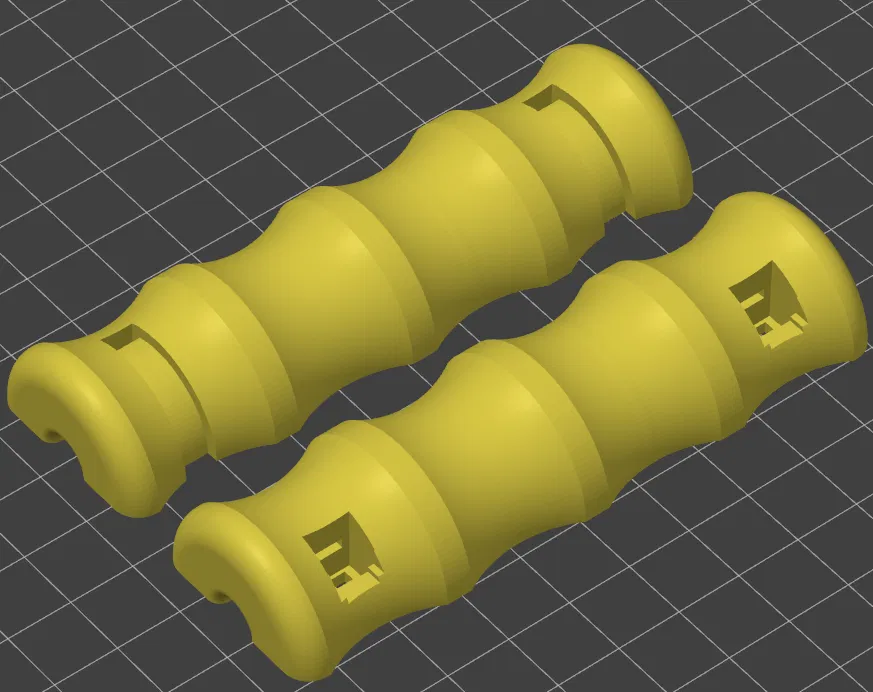

Thiết kế để dùng một cặp zip tie. Phần đầu của zip tie được âm (recessed) vào trong tay cầm, còn phần đuôi luồn qua khe, vòng lại và quay về đầu khóa. Sau đó bắt buộc phải cắt phần đuôi SÁT (FLUSH) với đầu khóa bằng dao lam.

Thiết kế dựa trên zip tie của Harbor Freight với kích thước đầu 7mm x 7mm x 5mm. Phần đuôi 5mm x 1.4mm.

Zip tie nhỏ hơn vẫn dùng được.

In ở layer height 0.2. Không cần supports.

Test print cho ra kết quả ổn với cả PLA và PETG.

(Tháng 1/2025)

Có vài bạn yêu cầu thêm chốt căn chỉnh (alignment pins).

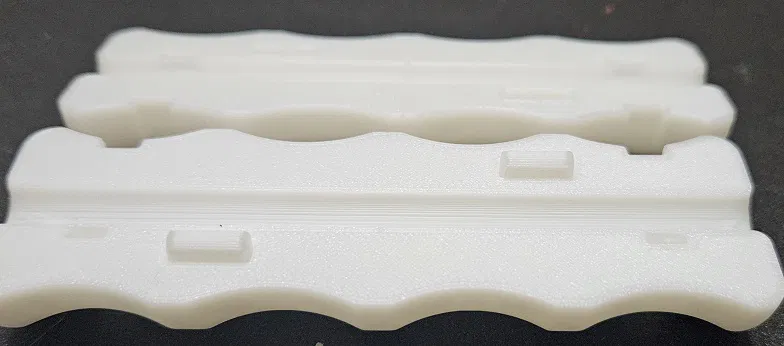

Đã thêm hai rãnh cắt 10x3x6 (Dài x Rộng x Cao) để gắn pin kiểu waffer. Waffers được giảm 0.4 ở tất cả kích thước và có vát mép (chamfer) để dễ lắp.

Waffers nên vừa kiểu ép nhẹ (press fit).
