Giá treo tường AVM cho FritzBox 7690 (Wall Bracket FritzBox 7690)

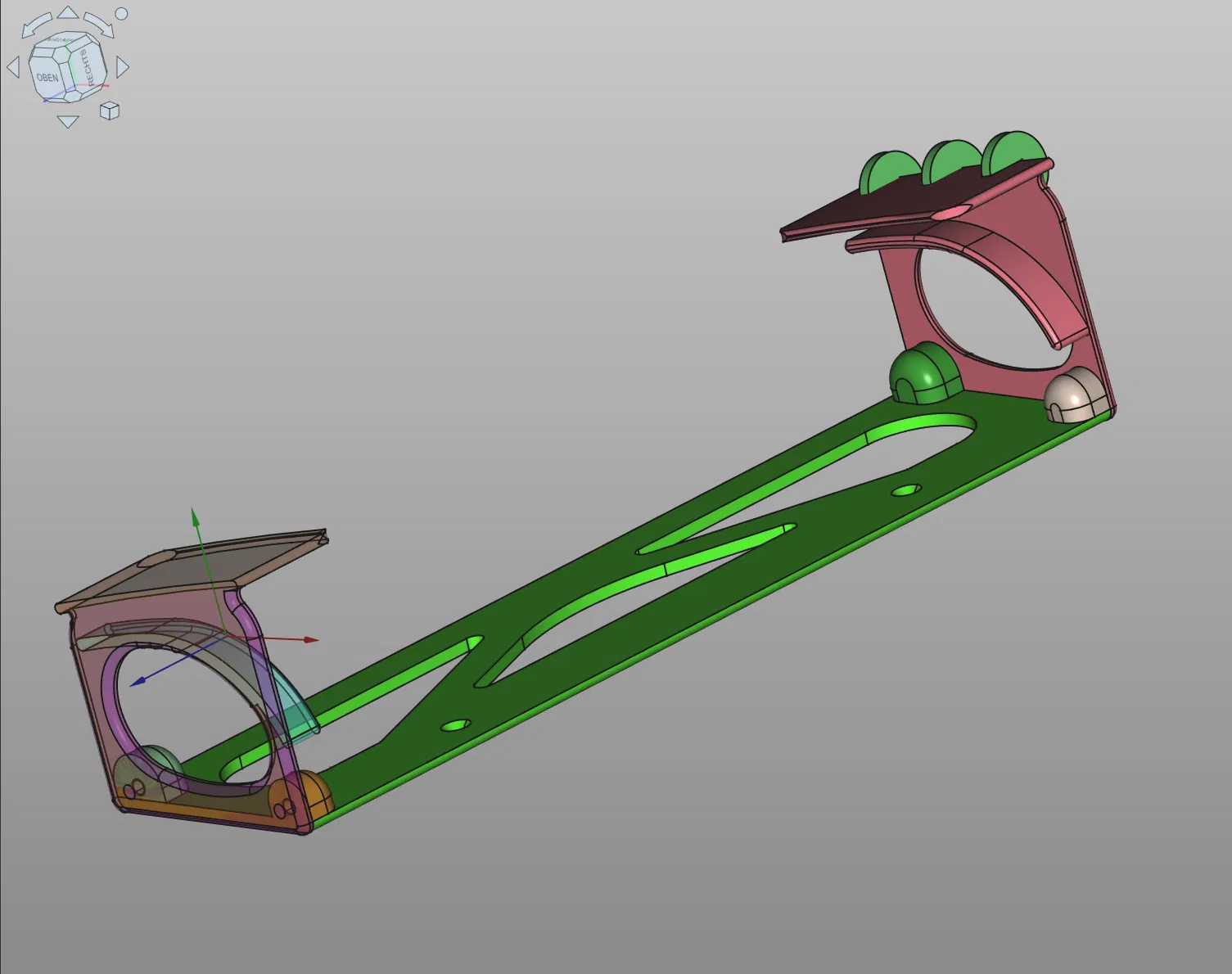

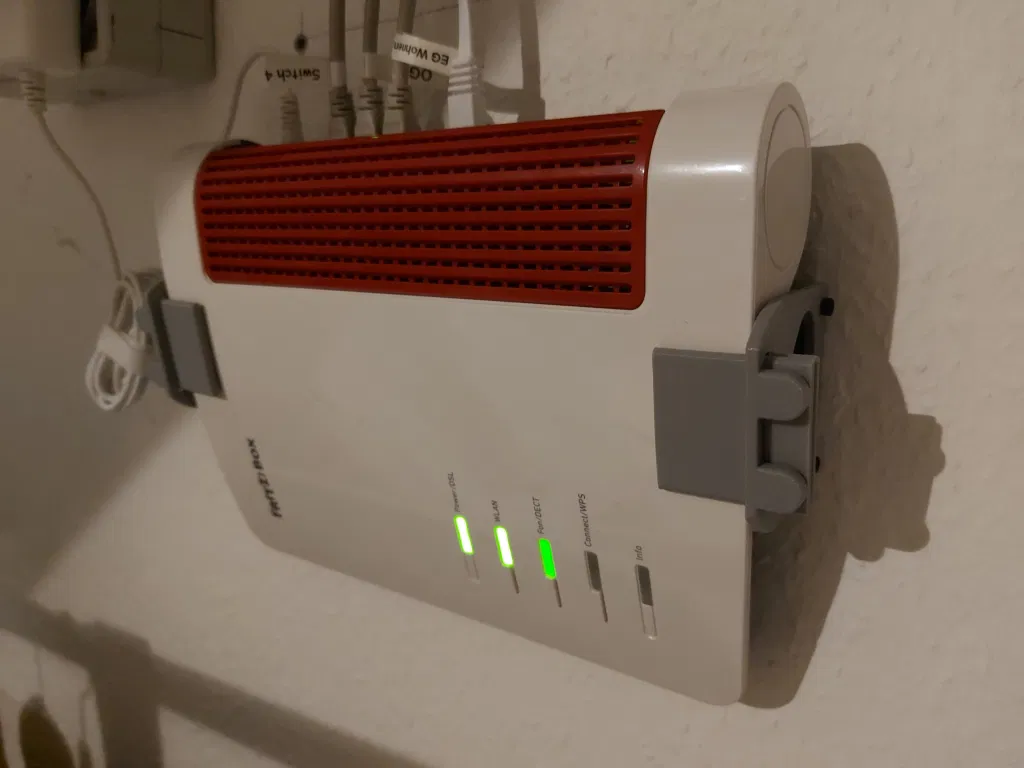

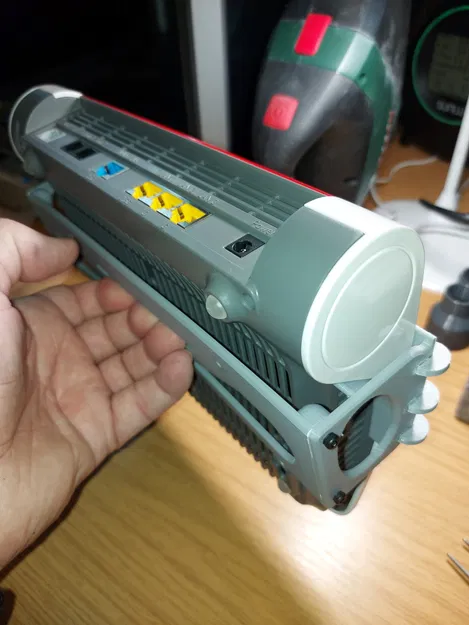

Fritz!Box mới của mình khi gắn lên tường thì các cổng/cáp kết nối lại nằm ở phía dưới. Mình thấy vậy không tiện, nên đã thiết kế một bộ wall bracket bằng FreeCAD 1.0 và in bằng ORCA. Giờ chỉ còn gắn nó lên tường nữa thôi là “kỷ nguyên” cáp quang cũng đã về tới nhà mình rồi.

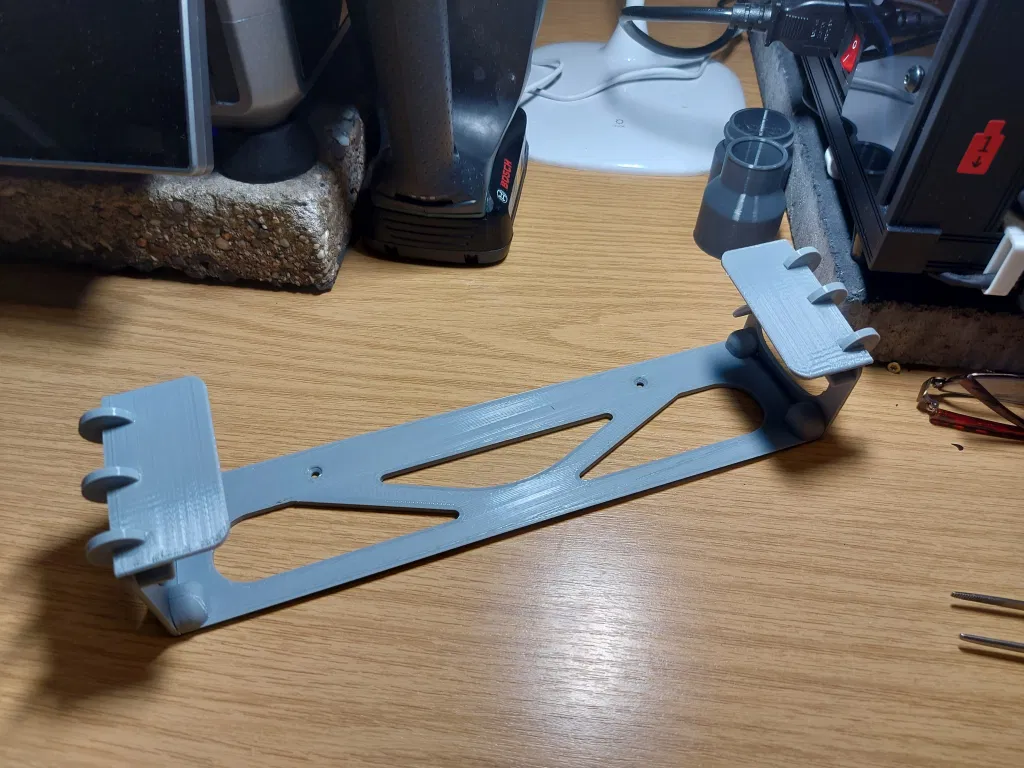

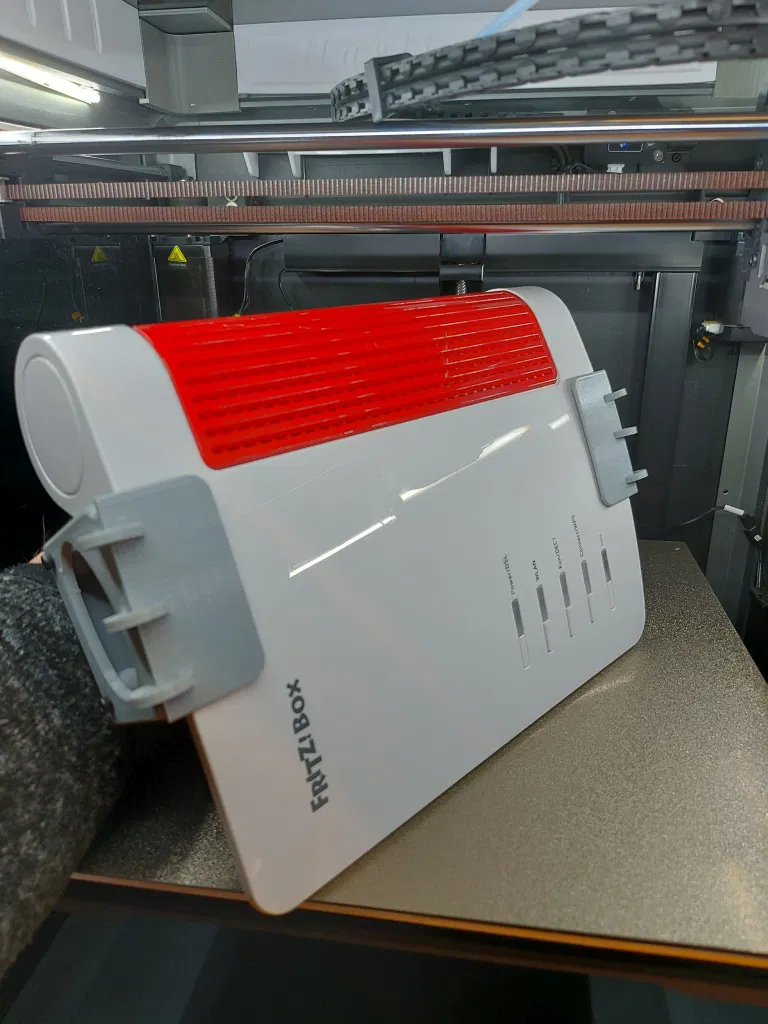

Hai miếng bên (holder L+R) được bắt vít M3 vào phần wall carrier (giá treo tường) có gắn sẵn fusion nuts (đai ốc nhiệt/ép chảy). Dán keo có thể cũng được.

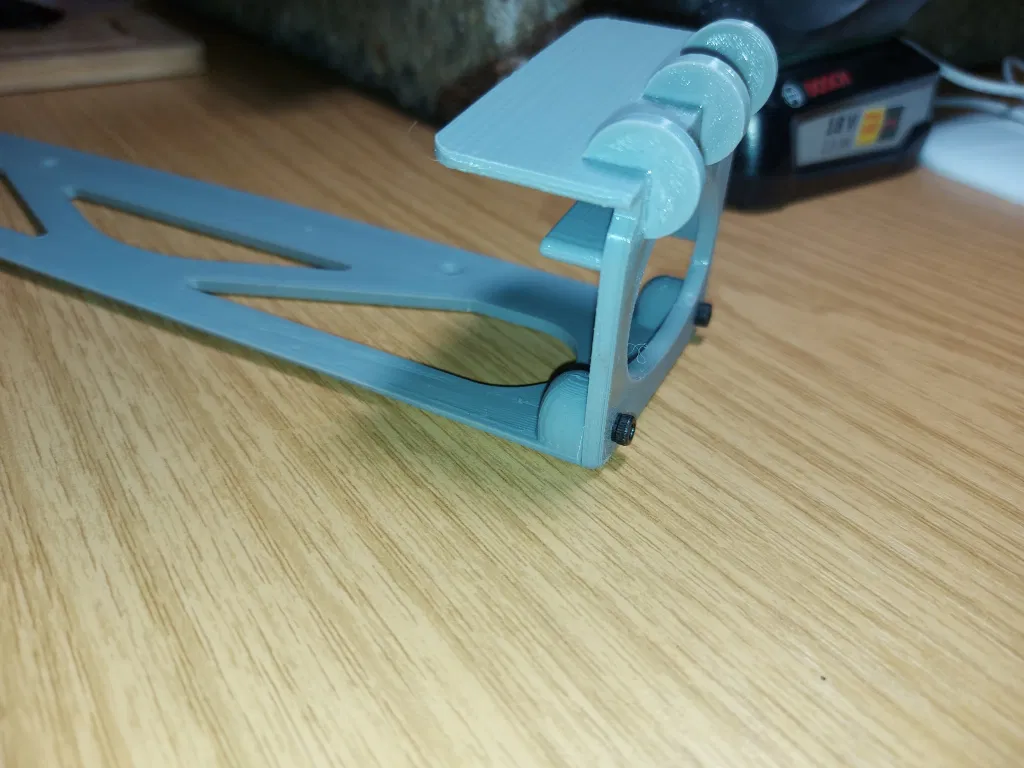

Các góc nhỏ (gia cường) đỡ phần chuyển tiếp từ tấm trên (đứng/vertical) sang miếng bên.

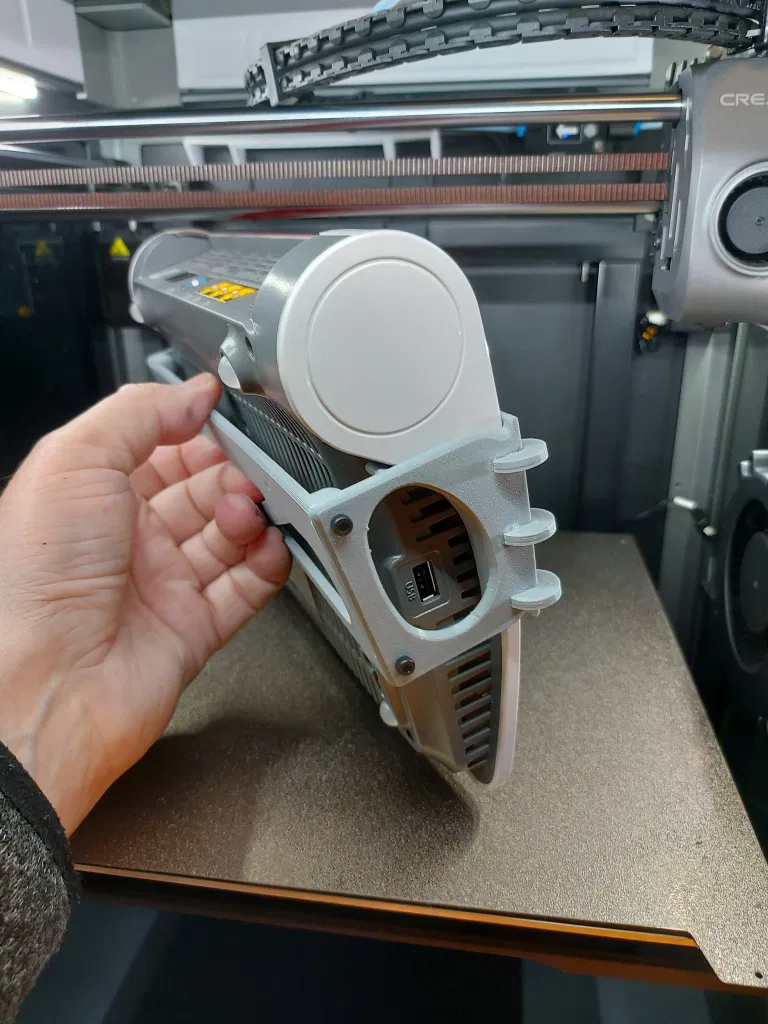

In trên Creality K1 Max; nếu bàn in 250mm thì có thể đủ khi đặt chéo (diagonal).

• Printer: Creality K1 Max
• Filament: PETG Overture
• No Support needed
• 4x Fusion Nuts
• 4x M3 Screws
  thêm
• V2: 4x Magnets 5mm/2mm

Version 2:

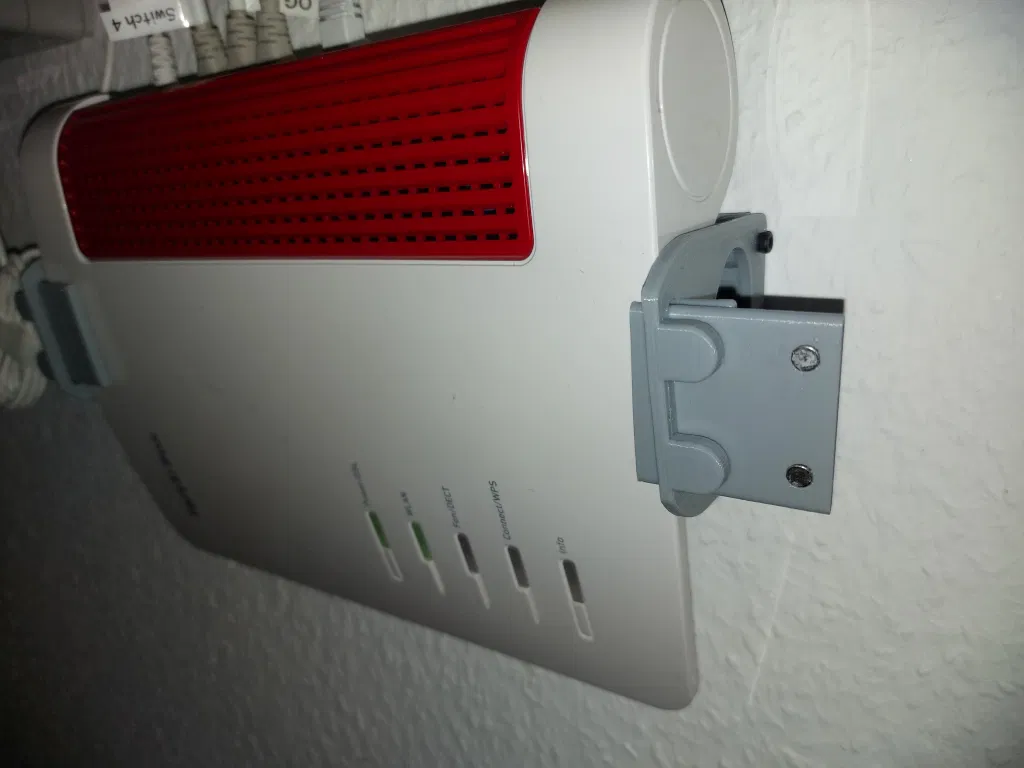

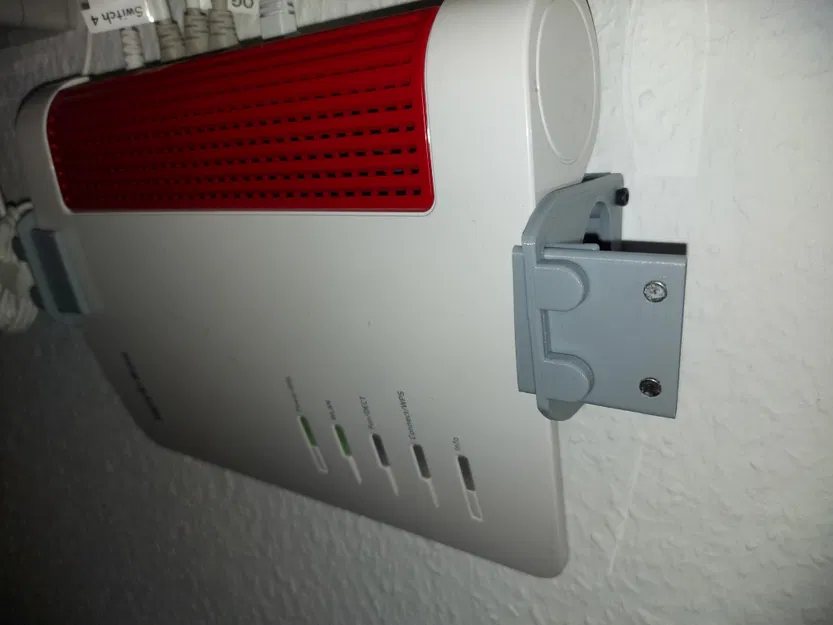

Giờ có thể tháo FritzBox ra khỏi giá rất nhanh, chỉ cần kéo các “riegel/chốt” bên phải và bên trái ra. Các chốt này được giữ bằng nam châm 5mm.

Wall bracket 7690

Fritz!Box mới của mình khi gắn lên tường thì các cổng cáp nằm ở phía dưới. Mình không thích vậy nên đã thiết kế một wall bracket bằng FreeCAD 1.0 và in bằng ORCA. Giờ chỉ cần lắp lên tường nữa là nhà mình cũng bước vào thời đại cáp quang.

Các phần bên (holder L+R) được bắt vào giá treo tường bằng vít M3 và fusion nuts. Có thể dán keo cũng được.
Các miếng góc nhỏ (Verstärkung/gia cường) đỡ phần chuyển từ tấm trên (đứng) sang miếng bên.
In trên Creality K1 Max; bàn in 250mm có thể đủ nếu xoay chéo.

Version 2:
Giờ có thể tháo Fritzbox khỏi giá bằng cách kéo các “latches/chốt” bên phải và bên trái. Các chốt được giữ bằng nam châm 5mm.
