Wooden Train - Track Pack (Bộ ray mở rộng cho tàu gỗ)

Bộ sưu tập ray tàu này được thiết kế để khớp với hầu hết các loại đường ray tàu đồ chơi bằng gỗ. Ray hỗ trợ các đoàn tàu có khoảng cách bánh xe 20mm–32mm. Tất cả các mảnh đều làm hai mặt, có thể lật lại và dùng tiếp.

Một số loại ray có biến thể male/female. Hậu tố “f/m” giúp nhận biết mảnh đó dùng loại đầu nối nào.

Print Settings

• Material: Bất kỳ. Overture Brown PLA cho màu giống gỗ rất ổn mà không cần phụ gia gỗ.
• Supports: Không
• Layer Height: 0.2mm đến 0.3mm

Track Types

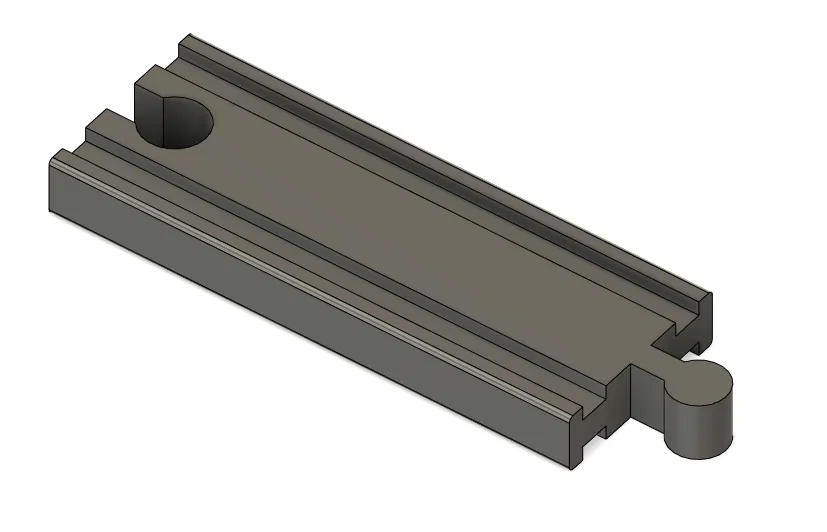

• Straight tracks có các chiều dài theo đơn vị từ 1U đến 4U, mỗi đơn vị tương đương 54mm.
• Curved tracks có góc 45 và 90 độ. Bán kính cua (đo tại điểm giữa hai thanh ray) là 105mm (nhỏ) và 210mm (lớn).

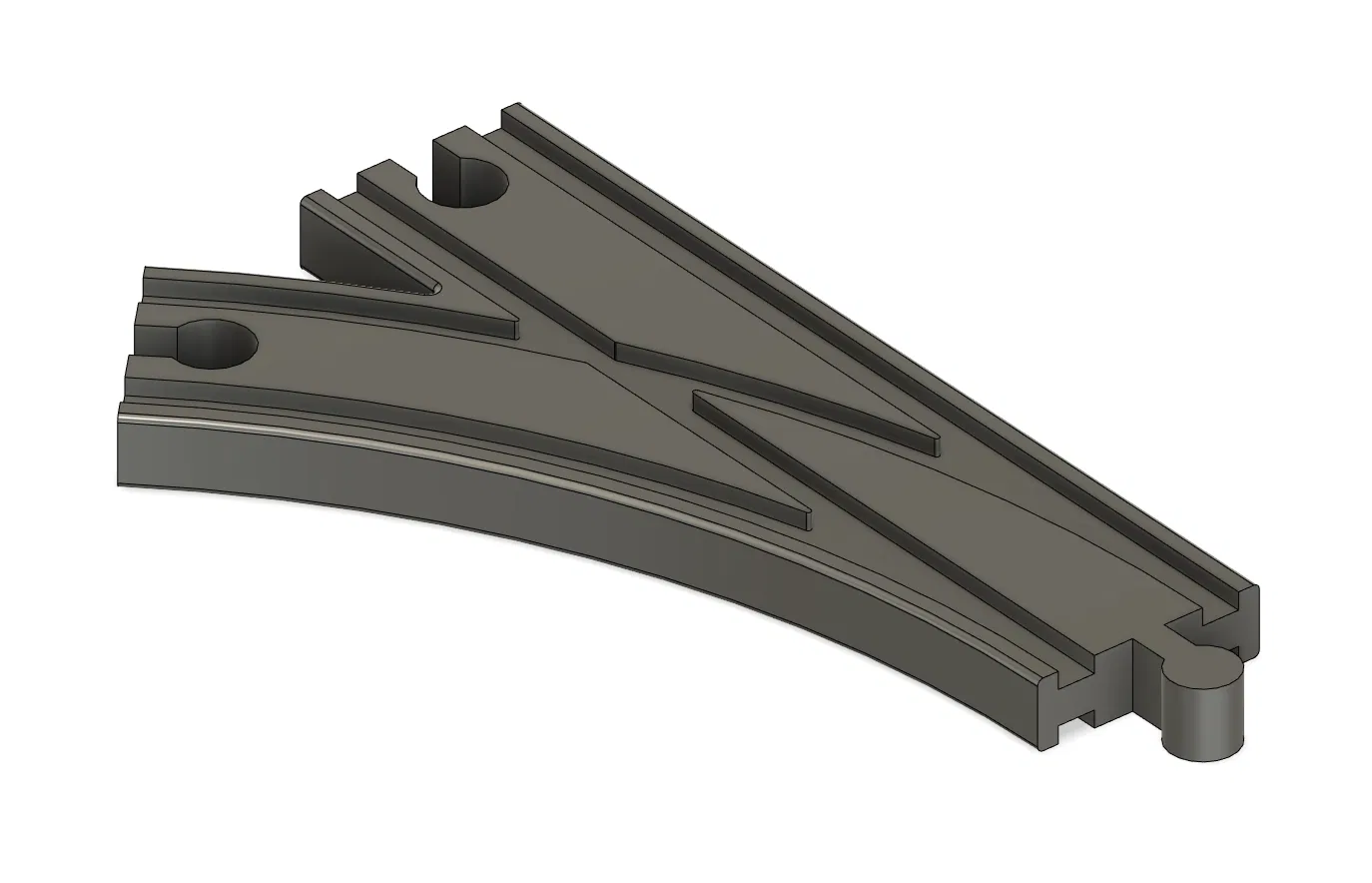

• Merge intersections kết hợp một ray thẳng 2U và một đoạn cong 45deg.
• Fork intersections kết hợp hai đoạn cong 45deg tạo thành hình chữ V.
• Các loại giao khác:
  • Crossing - cho phép hai đường ray vuông góc cắt nhau
  • Three-way - giao của ba đường ray, cho phép bất kỳ ray đi vào nào cũng có thể rẽ sang một trong hai hướng

Changelog:

• 2025-01-19 - Sửa lỗi vách mỏng ở các merge intersections loại nhỏ. Thêm fork và three-way intersections.

Track Dimensions

Ray rộng 40mm và cao 12mm, với phần rail debossed sâu 3mm. Bánh tàu phải lọt trong khoảng 20mm (bên trong) đến 32mm (bên ngoài).

Kích thước đầu nối được chừa dung sai thoải mái để lắp ráp dễ và tương thích với các loại ray khác. Xem bản vẽ bên dưới để biết thêm kích thước.
