Bộ coupler ống hút bụi/máy hút cho Bosch/DeWalt 1.5–3in

Mình sẽ bổ sung thêm trong tương lai, kèm vài chỉnh sửa cho những mẫu hiện có.

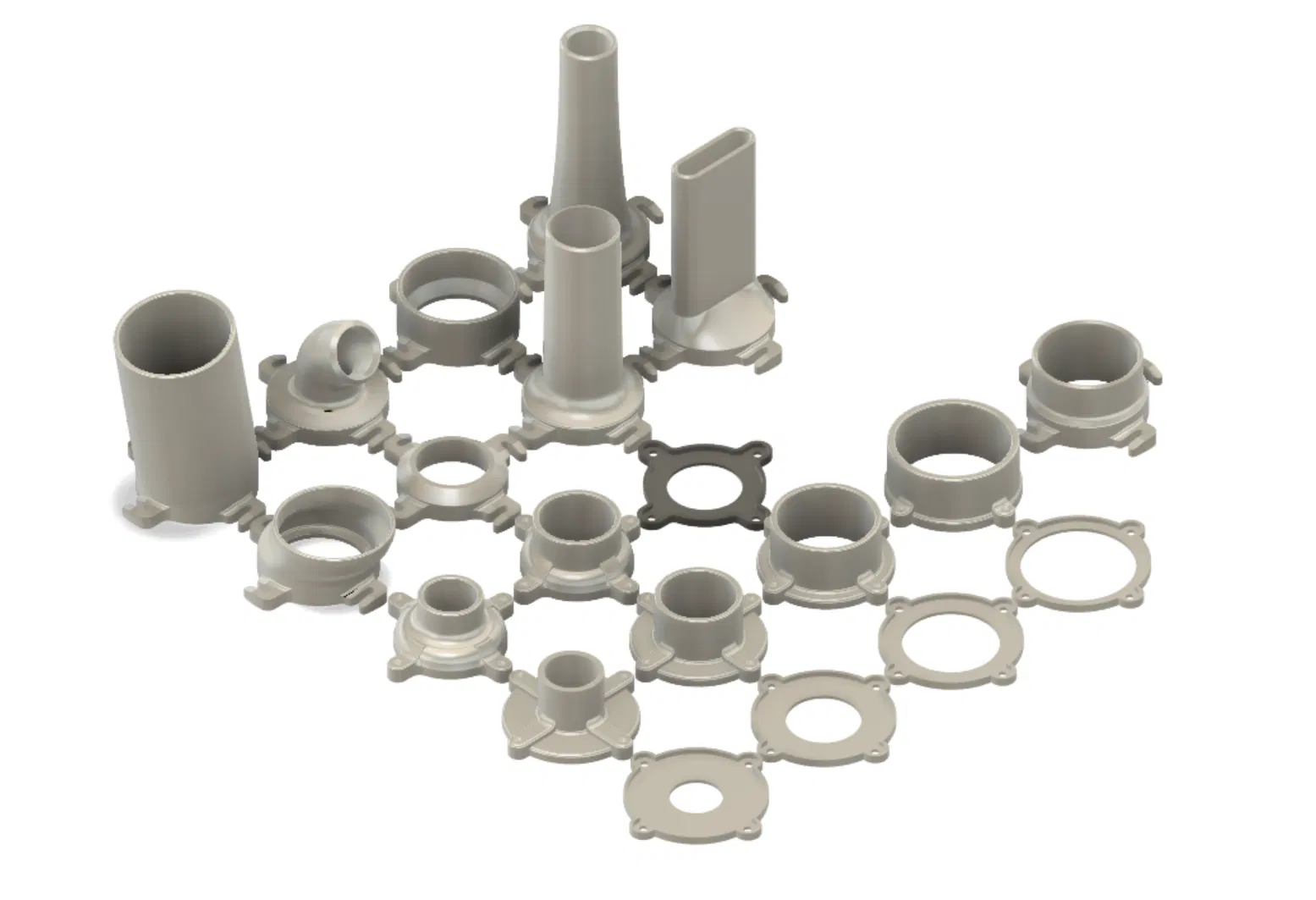

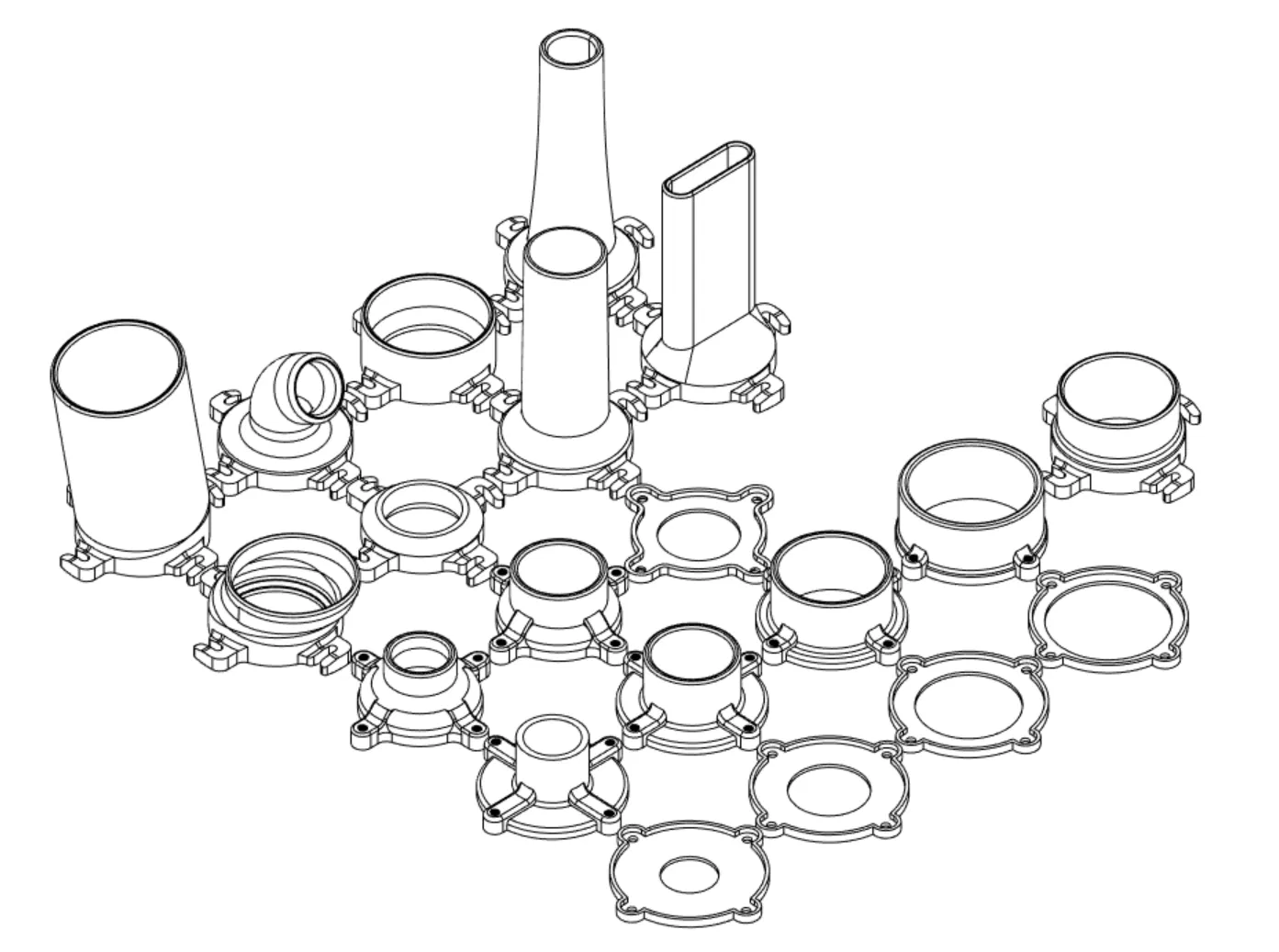

Đây là một bộ đa dạng mở rộng từ bản mình up lần trước. Mình làm riêng cho một số tool bị vướng khoảng hở (clearance) hoặc có đường kính cửa xả bụi nhỏ hơn (1.1in, 1.65in, v.v.). Mình sẽ ghi nhãn chúng dùng cho gì ở dưới từng file. Nhiều mẫu vẫn là dạng generic và sẽ vừa với hầu hết cổng xả có kích thước 2.5inOD.

Mình thiết kế mẫu không cần support, nên chỉ cần đặt hướng in cho đúng là ổn. Tuy vậy mình khuyên in ở 101%–102% để bù dung sai khi in, vì ID và OD là đúng 2.5 inch (ví dụ không phải 2.51in hay 2.505in). (Adapter ống 3.0 OD thực ra là 2.98 vì mình… lười).

SEMI-IMPORTANT:
Bạn sẽ thấy một số male coupler có hậu tố “-S” hoặc “-T”. S là Straight, T là Tapered, nghĩa là kiểu T sẽ có độ côn làm OD tăng dần theo chiều dài mẫu, còn Straight thì không. In gasket “-T” nếu bạn in mẫu “-T”. In gasket “-S” cho mẫu “-S”, v.v.

MALE/FEMALE COUPLER: Cá nhân mình thích PETG vì ít bị warp, đủ đàn hồi nên lỡ rớt xuống nền bê tông cũng không dễ bể. Nhưng ABS/PLA cũng dùng ổn nếu bạn in được ngon.

*GASKET: Nên in bằng filament kiểu cao su như TPU rồi dán vào. Gasket không bắt buộc, nhưng có thì lực hút (suction) sẽ tốt hơn một chút.

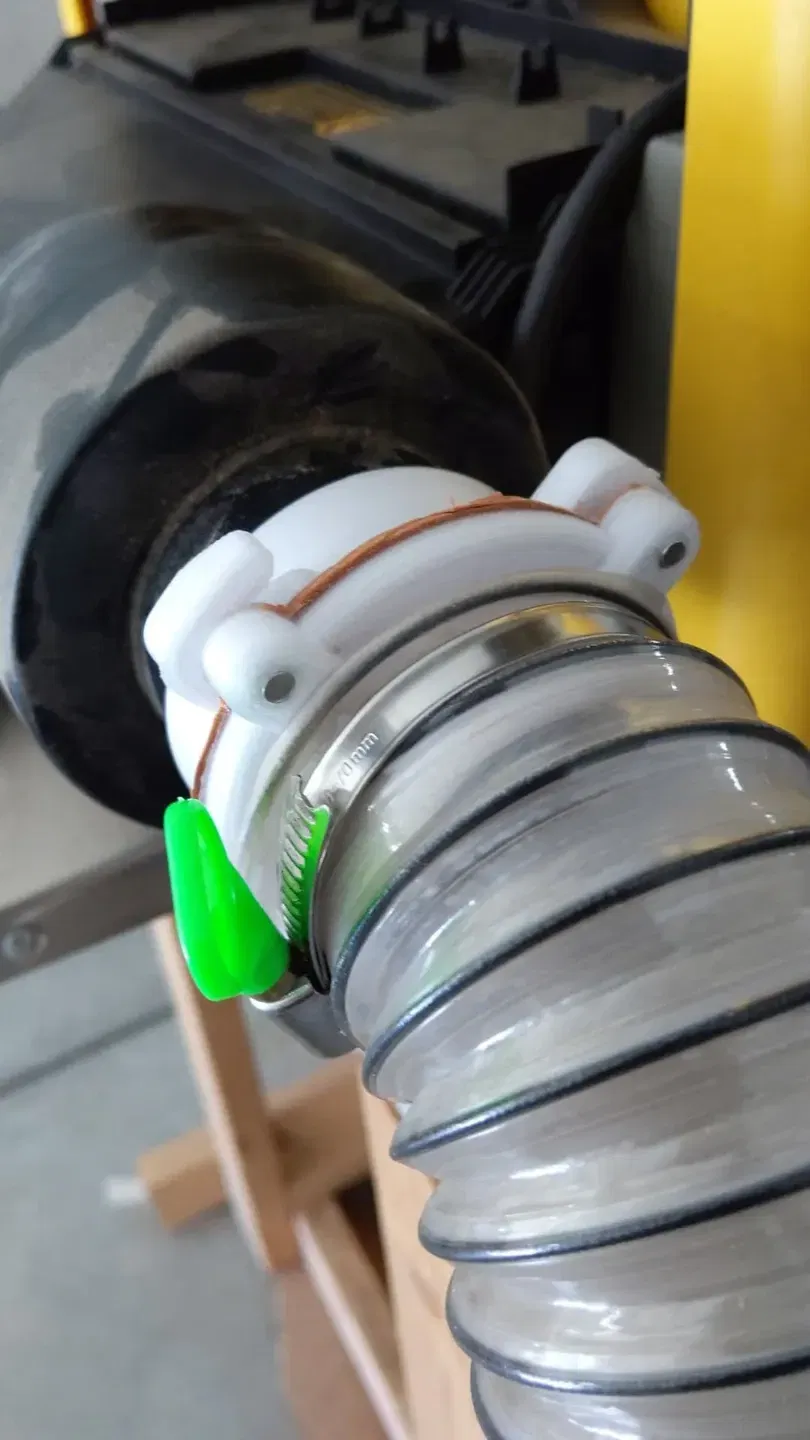

HARDWARE: Chỉ cần 4 con ốc 5mm Hex bolt (dài 20mm/nhỉnh hơn chút cũng được) và 1 cái hose clamp, trừ khi bạn có nhiều ống.

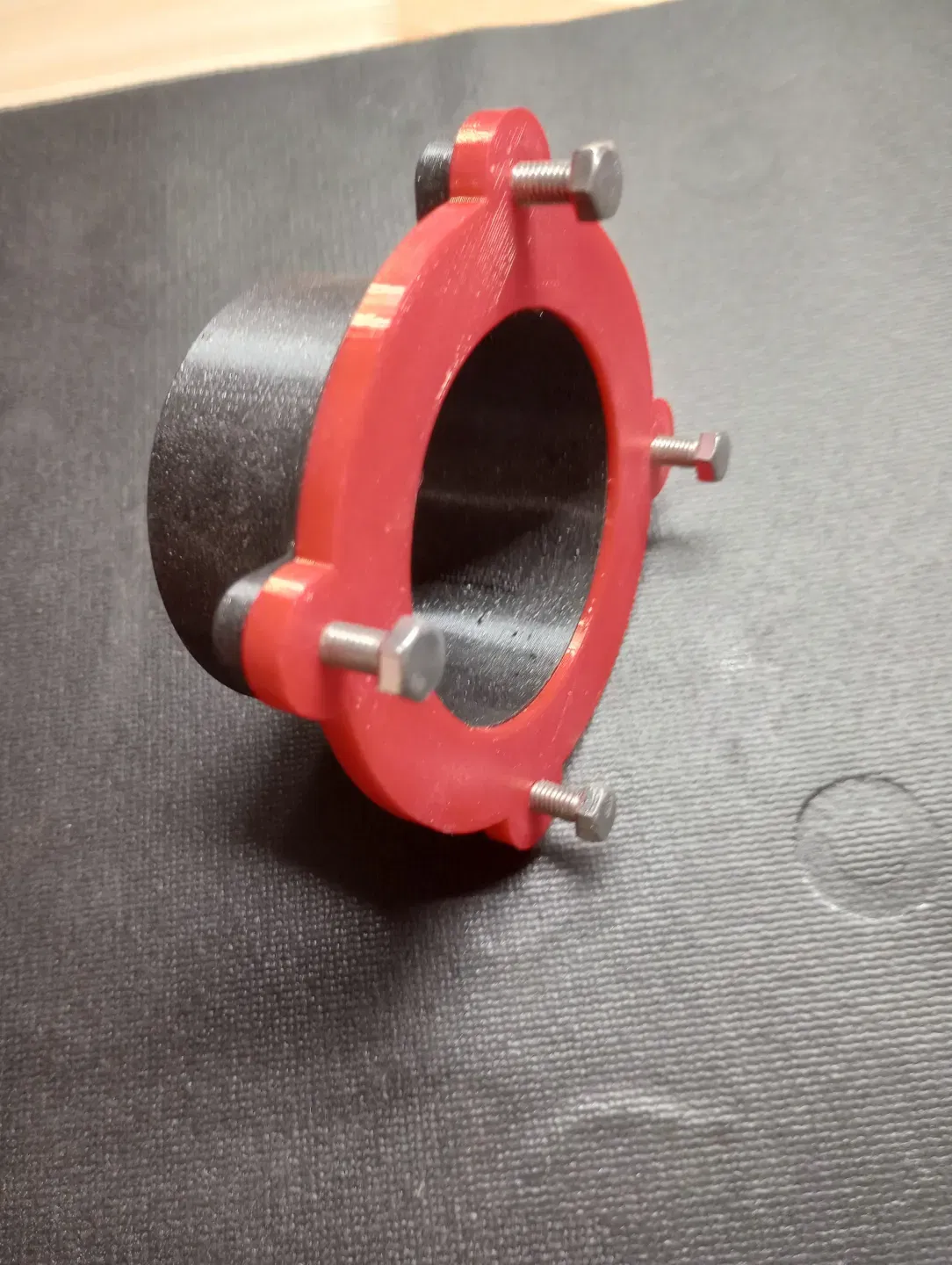

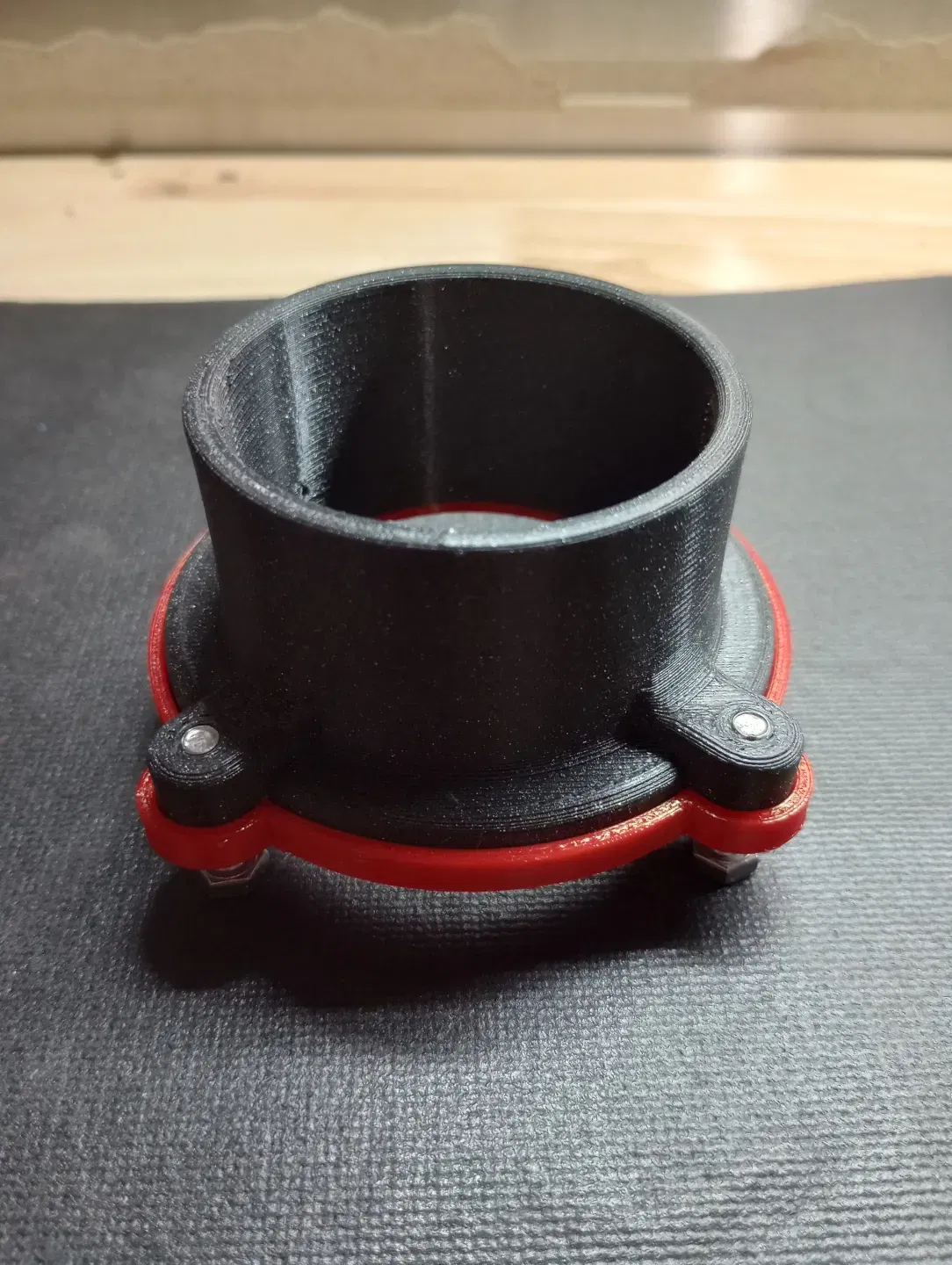

INSTALLATION: Sau khi in coupler và gasket (tùy chọn), vặn các con ốc vào male coupler tới khi chúng bắt vào các gờ (flange) của female, rồi siết hoặc nới tùy theo độ chặt khi lắp vào. Với female coupler, tùy độ fit có thể dán keo hoặc lắp dạng friction fit.

Có vấn đề gì thì báo mình nha. Nếu có lỗi thì mình xin lỗi vì đã làm bạn tốn filament và thời gian máy in—mấy món này in cũng lâu, mà chi tiết bị nhỏ hoặc lớn hơn chút là dễ bực mình lắm.
