Bộ Drag Chain cho FlashForge Adventurer 5M (không cần mua thêm hardware)

Remix từ Kit hỗ trợ chuỗi cho Flashforge Adventurer 5M Tác giả SKFactory

Tác giả GreySin_2787722

Lượt tải
1.413
Lượt thích
116
Lượt coi
4.970

File 11 9,7 MB

  • Complete_Kit_1772471551.stlSTL · 4,7 MB
  • Complete_Base_Plate_Chain_Holder-Holes-Sensor_1772471552.stlSTL · 272,6 KB
  • Complete_Base_Plate_Holes-Sensor_1772471553.stlSTL · 192,8 KB
  • M4_Hex_Nut_Filament_Sensor_1772471554.stlSTL · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Xin chào,

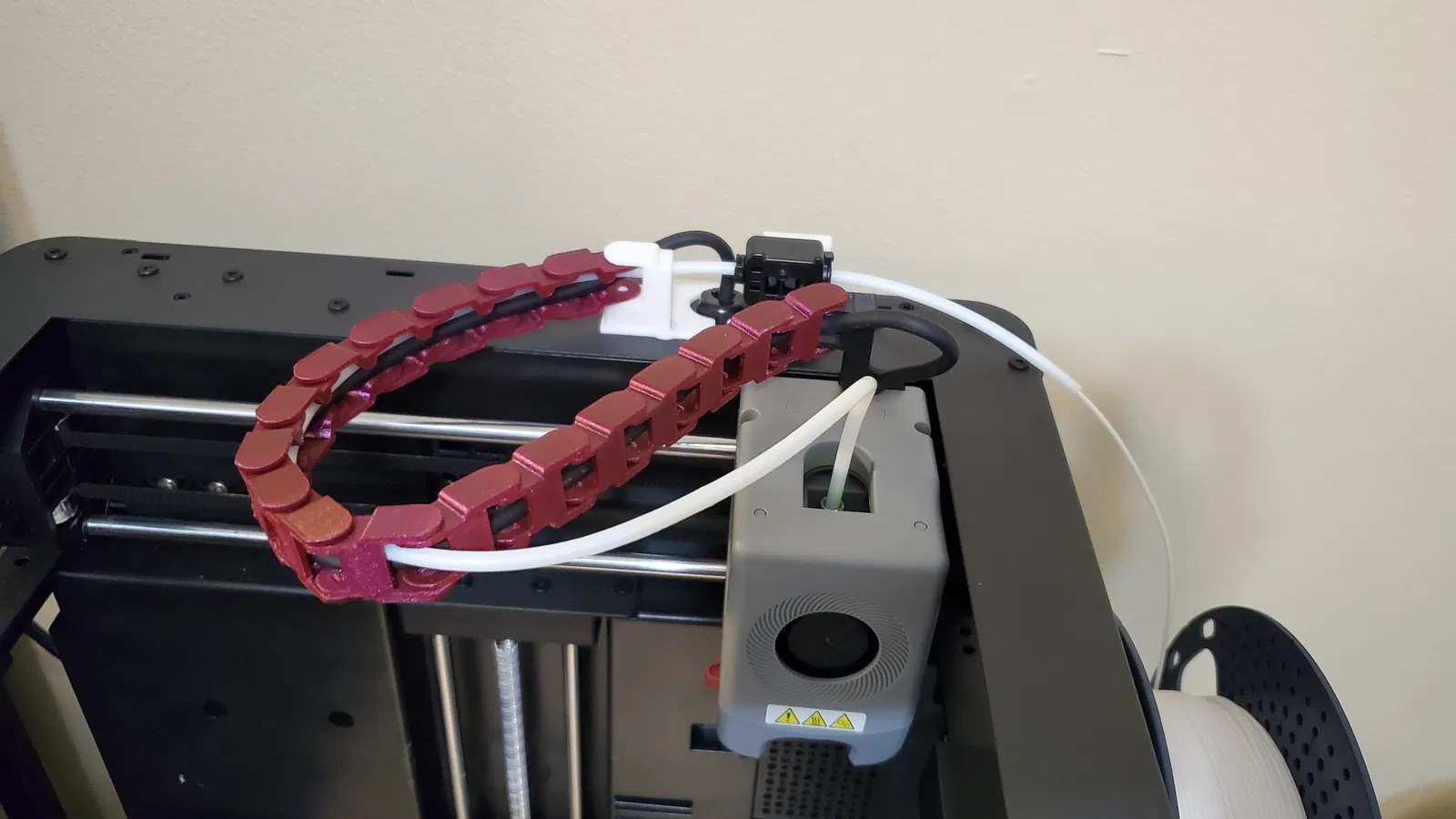

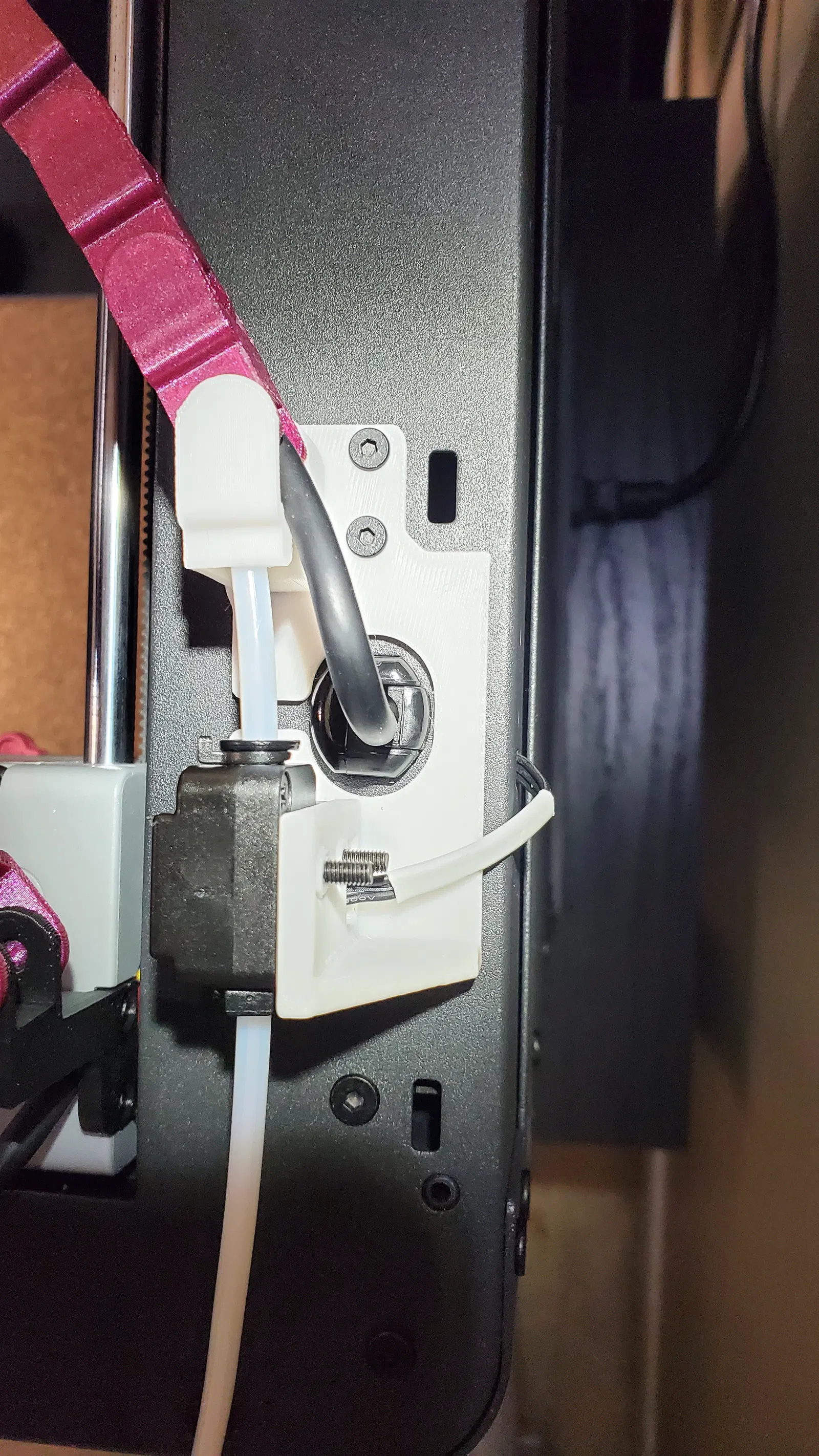

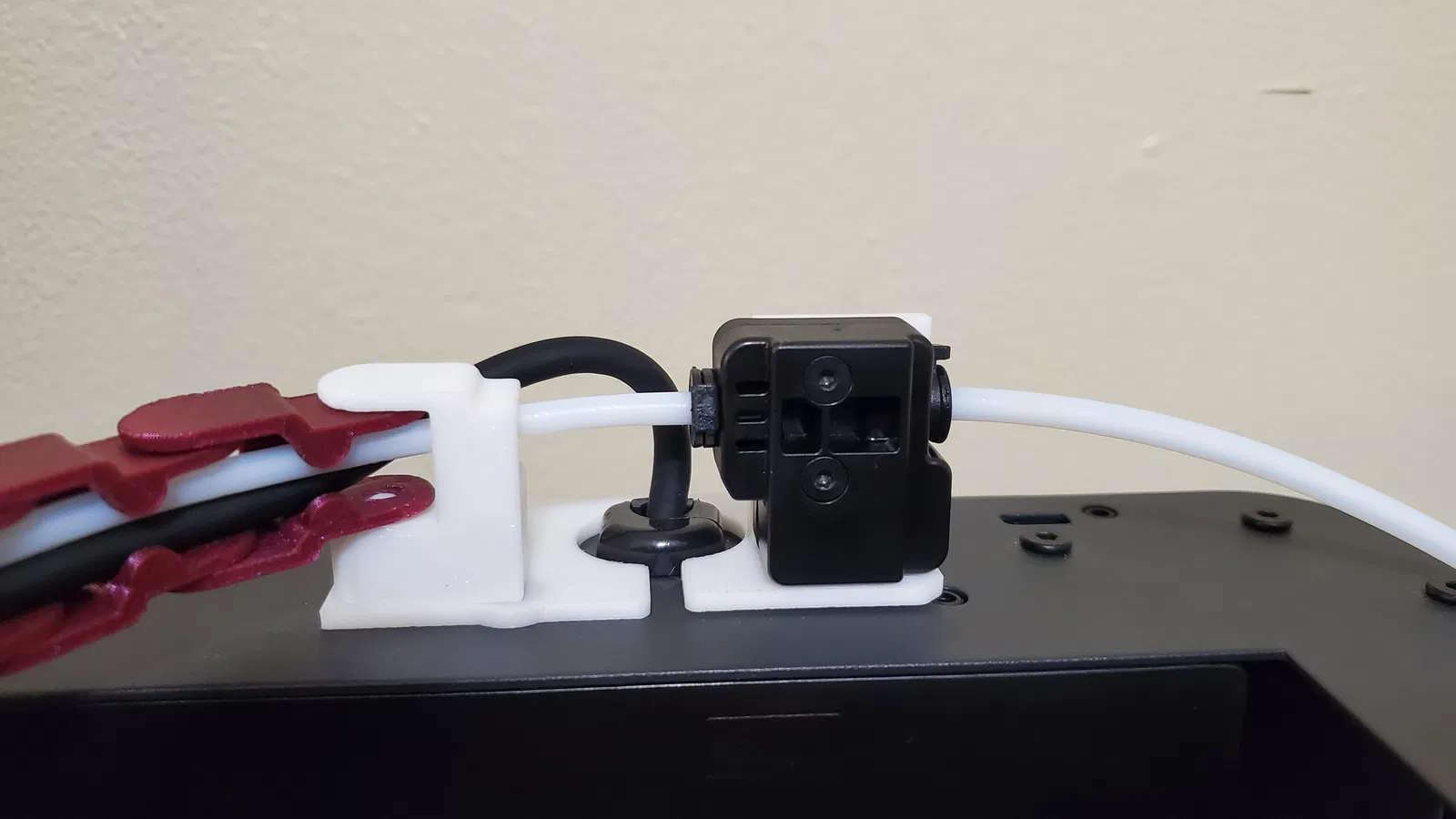

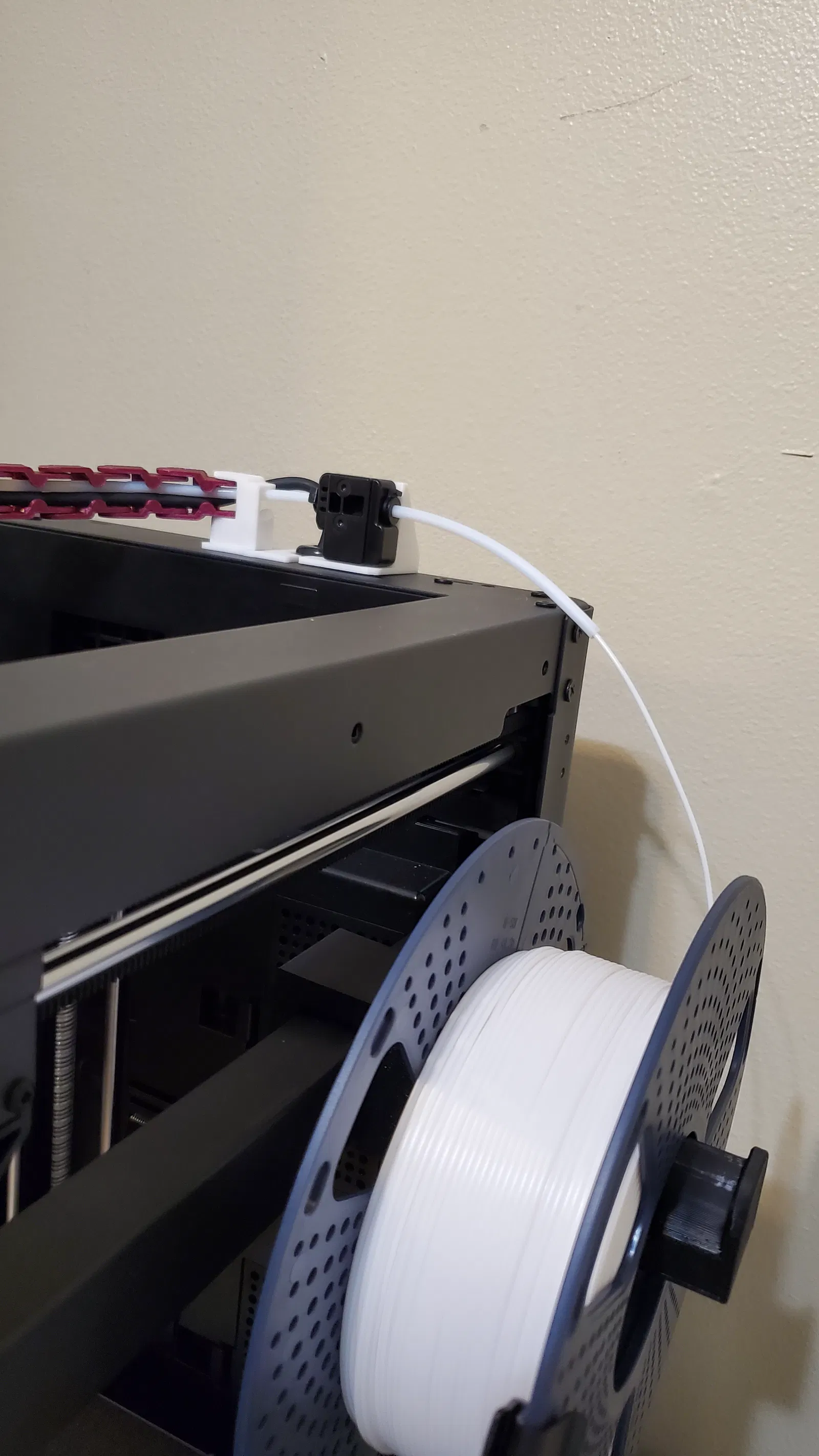

Đây là bài đăng đầu tiên của mình, đồng thời cũng là món “đồ” đầu tiên mình làm cho dòng máy in FlashForge Adventurer 5M/Pro (AD5M). Bộ kit này giúp AD5M gắn được drag chain vừa gọn, vừa giữ cảm biến filament mới đúng hướng, mà không cần mua thêm bất kỳ phần cứng (hardware) nào. Kit dùng được cho cả 5M tiêu chuẩn và bản Pro, có hoặc không có enclosure. Bạn sẽ cần dùng lại ốc của spool holder zin để cố định phần đế. Chỉ cần in thêm một spool holder gắn hông (side mount) để đường cấp filament đẹp hơn.

THÔNG TIN:

  1. Chain:

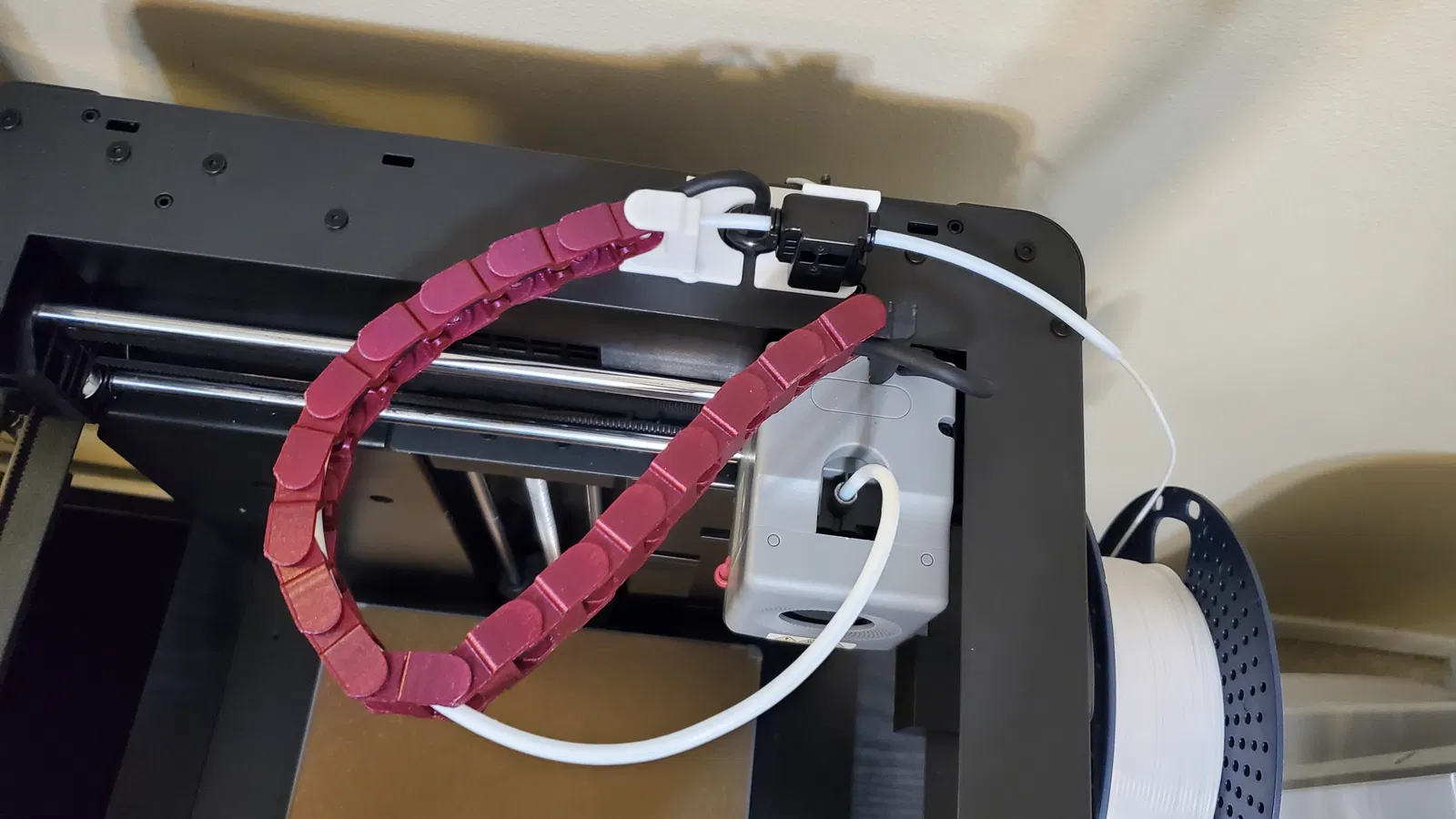

    - Cá nhân mình dùng 18 mắt chain vì mình đã cắt ngắn ống PTFE Guide Tube để tránh chain cạ vào khung máy và nhìn gọn hơn, nhưng dùng 19 hoặc 20 mắt chain cũng ổn.

    - Các mắt chain này dài gần gấp 2 lần so với mấy mẫu drag chain links khác trên Printables, nên nếu bạn cũng muốn cắt ống PTFE Guide Tube thì nhớ cân nhắc điểm này.

  2. Termination:

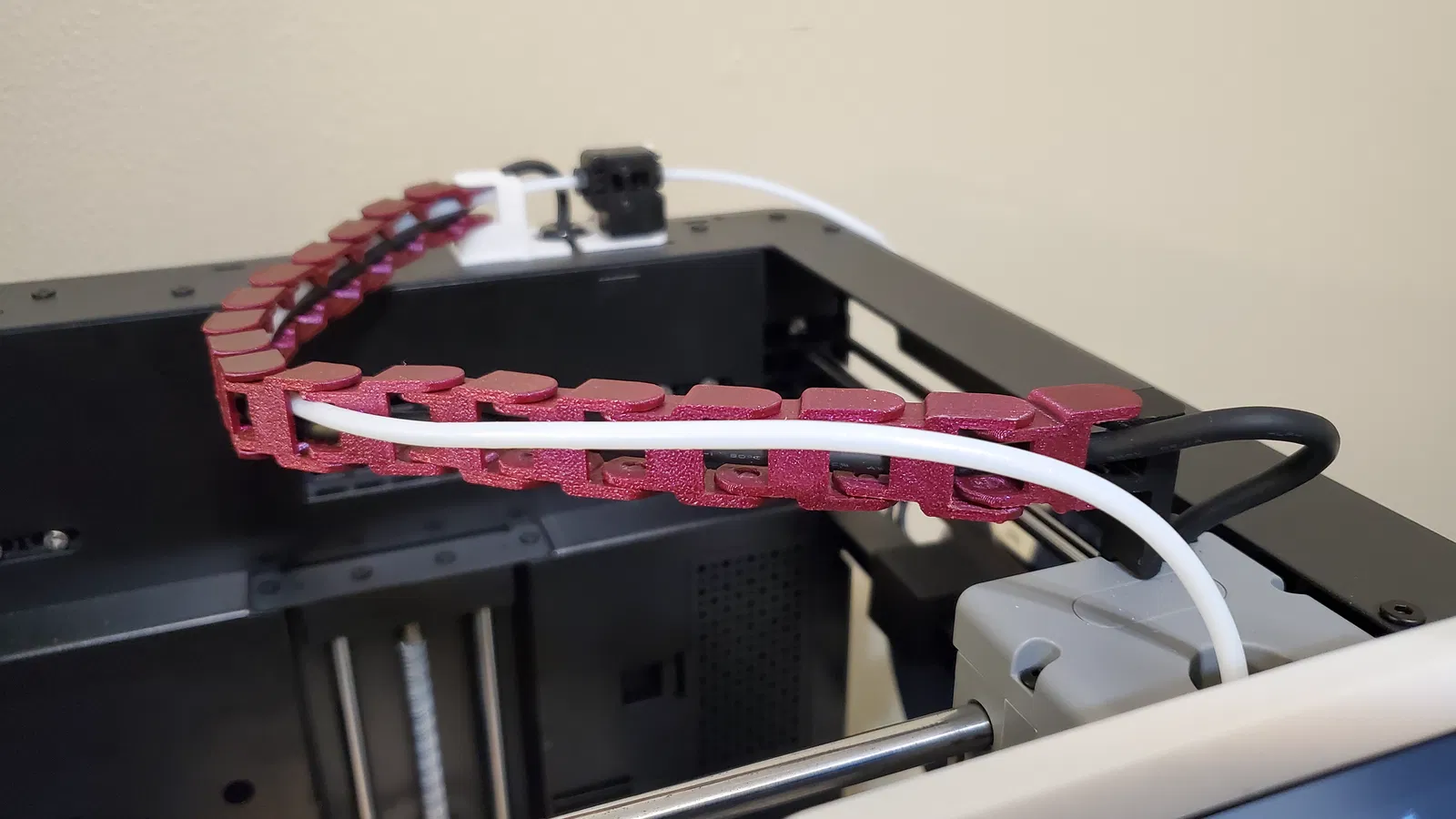

    - Phần Hot End Terminations mình làm sẽ cao hơn hoặc thấp hơn so với nhiều mẫu khác trên Printables. Cả hai đều được nghiêng lên 5 độ để giảm tình trạng chain bị võng khi dài quá. Võng nhiều sẽ làm chain cạ vào khung máy, nên bạn lưu ý khi chọn chiều dài chain.

    - Bản Raised Hot End Termination cao hơn một chút so với termination ở Base Plate. Nhờ vậy drag chain cân hơn và giảm/loại bỏ tình trạng chain cạ do bị võng mà các mẫu khác (kể cả bản lowered) hay gặp.

    - Bản Lowered Hot End Termination nằm ngay trên khung nhựa của extruder. Dùng trong trường hợp bạn có base plate thấp hơn base plate của bộ kit này và không muốn đổi sang base plate của kit.

CÀI ĐẶT IN (PRINT SETTINGS):

  • Loại filament: PLA (PLA+ hoặc High-Speed PLA đều dùng ngon)
  • Layer Height: 0.15-0.28mm (0.15mm cho điểm khớp chain đẹp hơn, nhưng không bắt buộc)
  • Wall Loops: 2
  • Infill Density: 15% cho tất cả các phần trừ hex nut.
    Hex Nut: 100%
  • Speed: Dùng theo khuyến nghị của filament cho tất cả các phần trừ hex nut.
    Hex Nut: 5mm/s (tốc độ cho TỪNG layer)
  • Supports: Không cần;
    • - Lưu ý: Dùng Slim Trees nếu bạn bị lỗi loop/looping, nhưng tránh dùng trên các lỗ của chain để khỏi bị kẹt/cử động sượng.

Cảm ơn bạn đã ghé xem bài chia sẻ của mình!

Nếu có câu hỏi gì, cứ để lại bình luận nha.
