Ống hướng gió (Fan Shroud) làm mát cho LSI 9300-16i HBA
Fan shroud kẹp quanh heatsink của LSI 9300-16i HBA để tăng luồng gió làm mát khi dùng trong case thiếu airflow. Có STL cho quạt 80/92mm (dày 15/25mm), kèm mẹo in PETG và hướng dẫn lắp.
Mô tả
LSI 9300-16i HBA là một lựa chọn rất ổn cho anh em DIY NAS, nhưng nếu không ở trong môi trường data center với máy lạnh “lạnh run” và nhiều quạt thổi gió liên tục qua heatsink, thì nó khá dễ bị nóng.

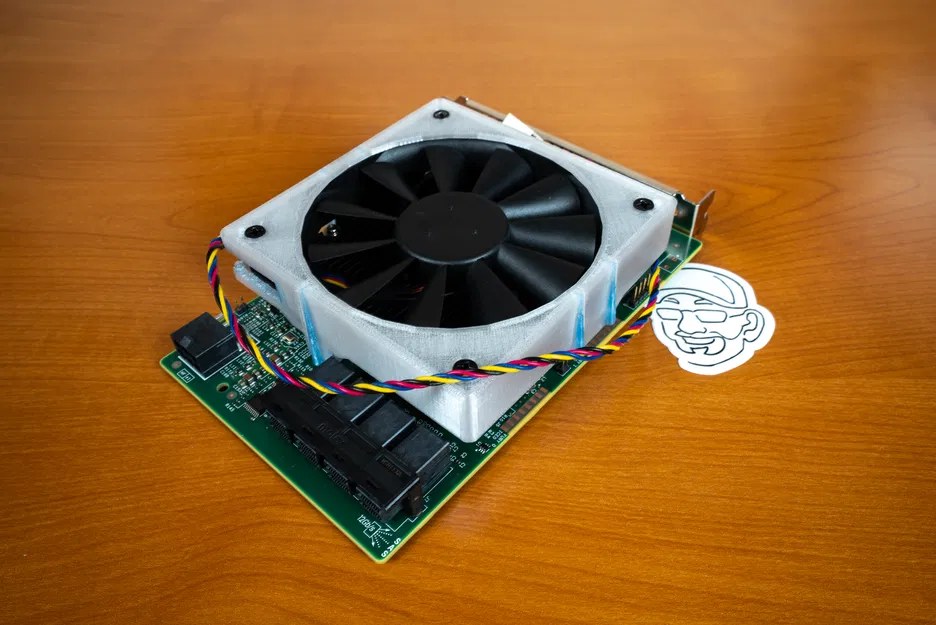

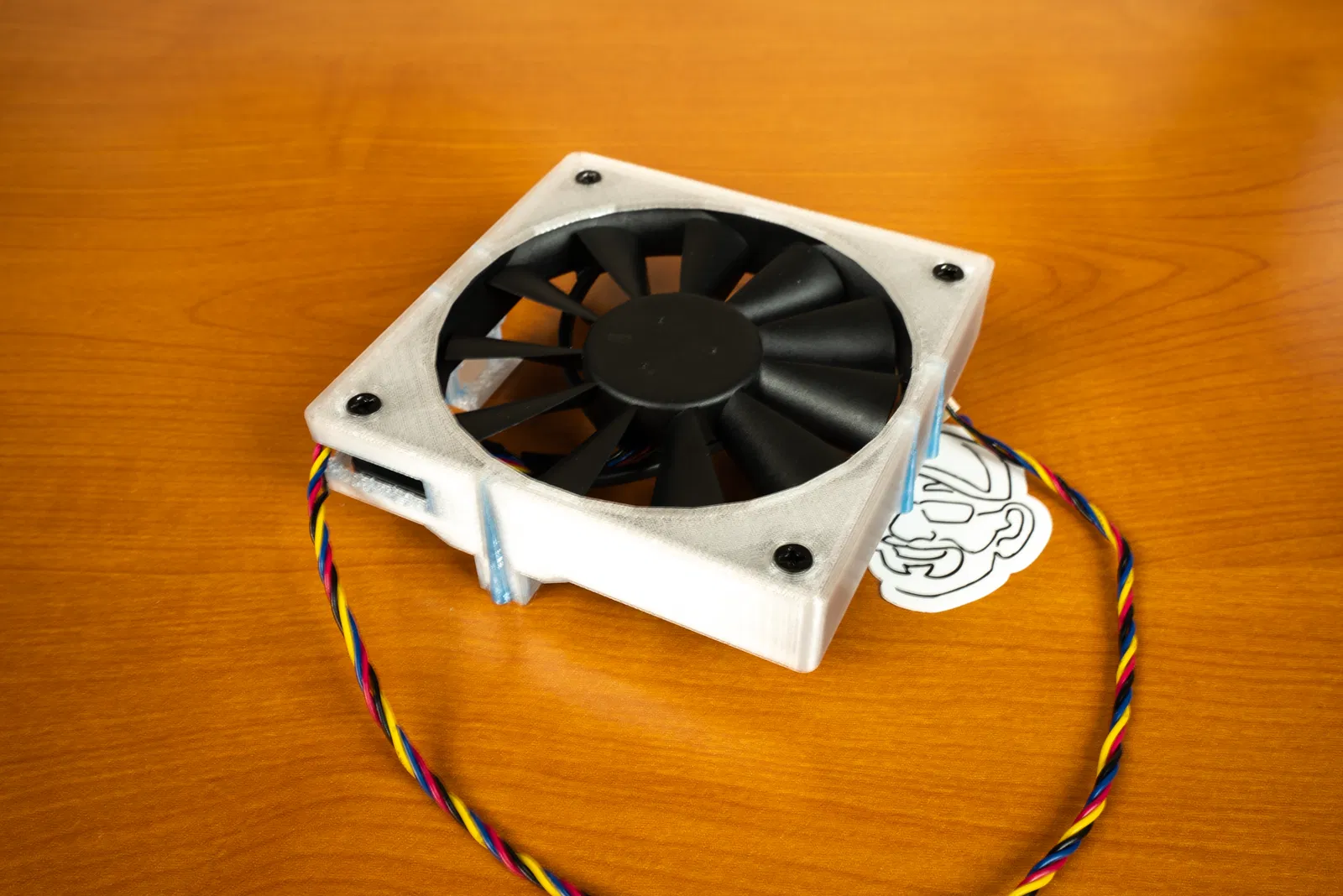

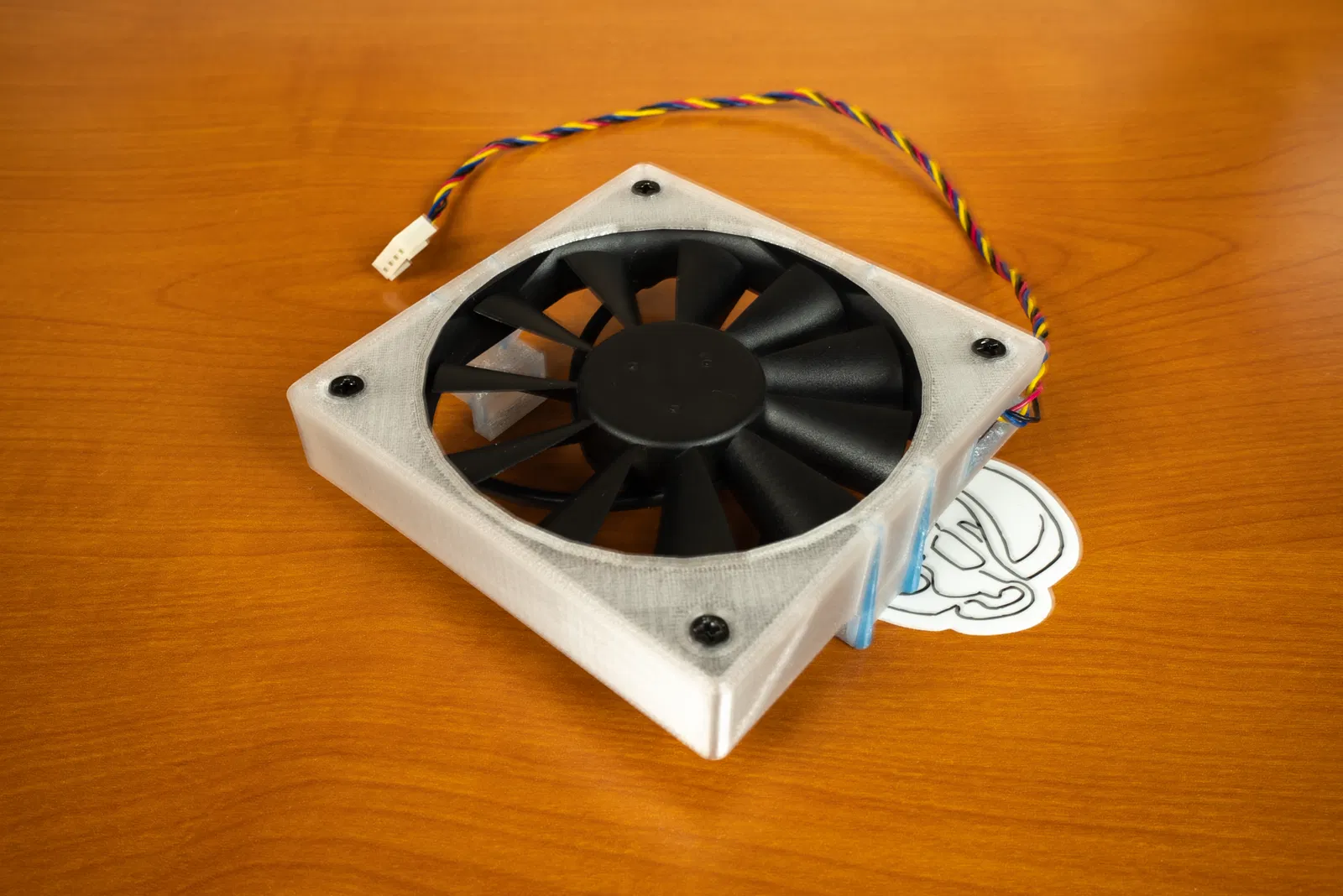

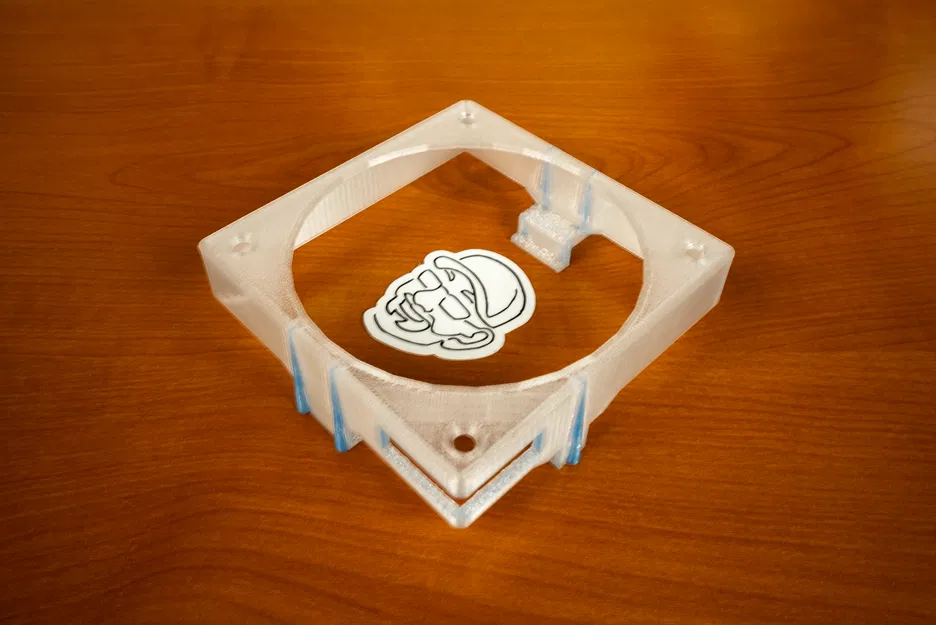

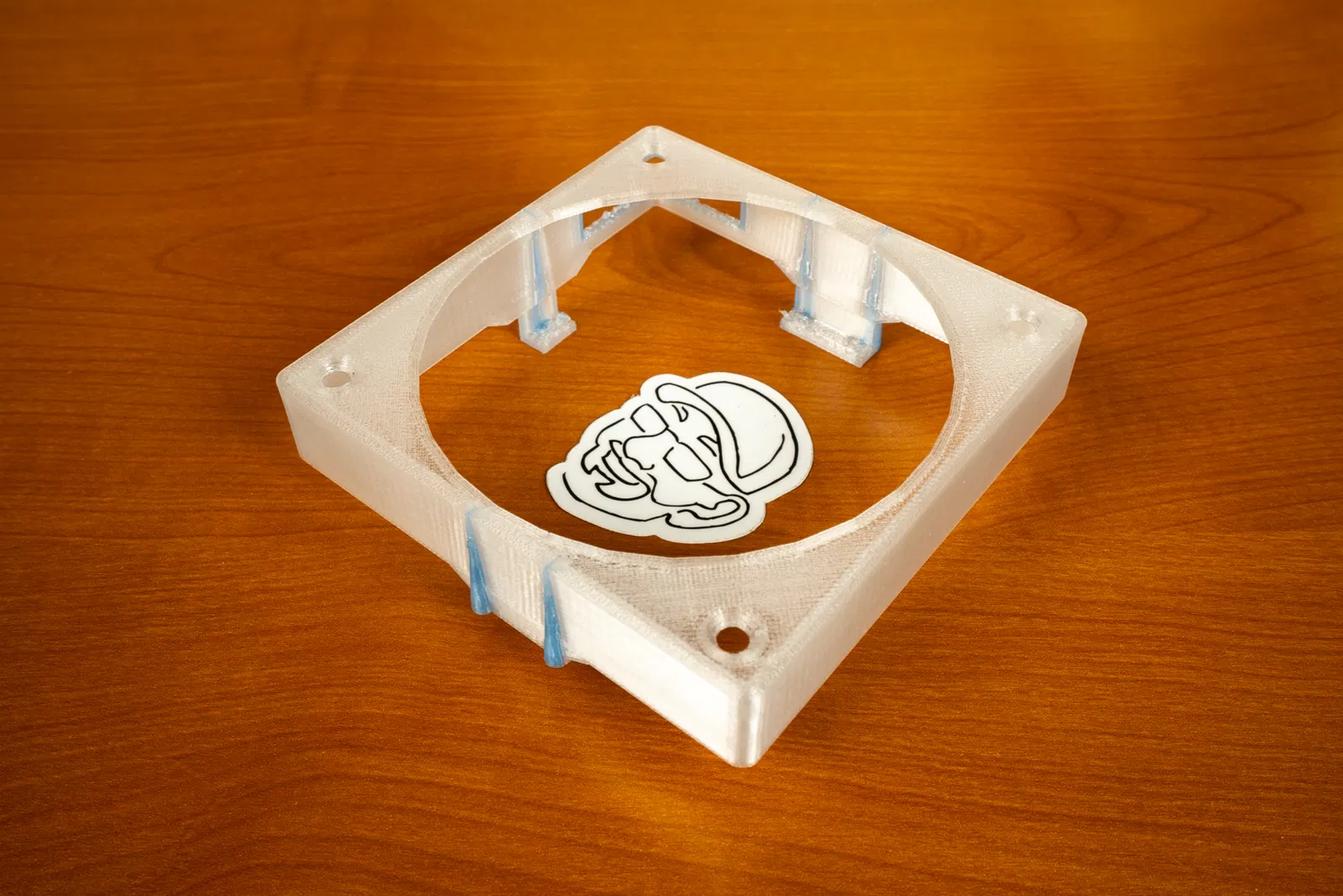

Cái shroud này kẹp (clip) quanh heatsink của LSI 9300-16i và làm mát HBA bằng cách đẩy luồng gió quét ngang qua heatsink. Có file STL cho 4 kích thước quạt khác nhau:
- 92mm x 92mm x 15mm
- 92mm x 92mm x 25mm
- 80mm x 80mm x 15mm
- 80mm x 80mm x 25mm

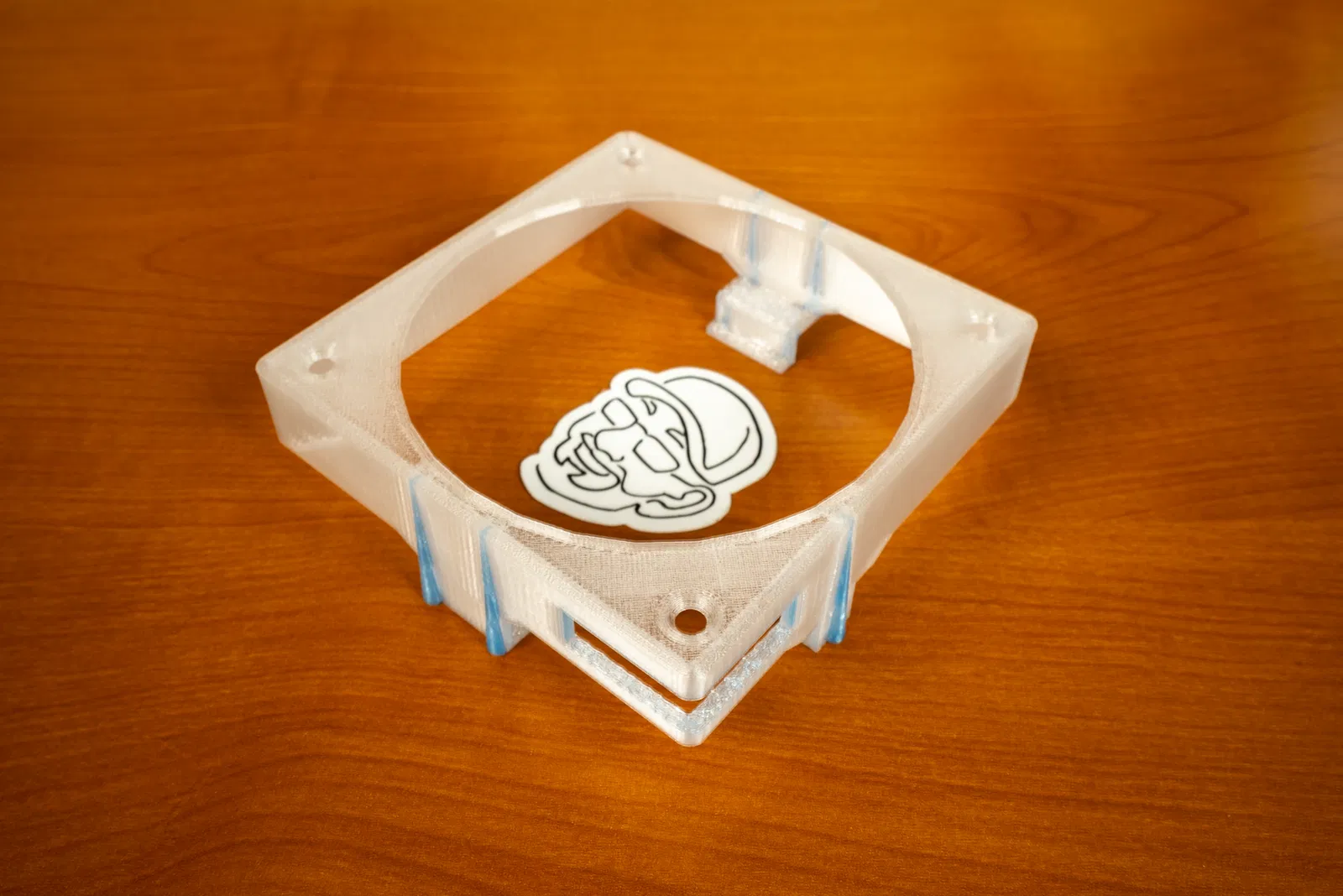

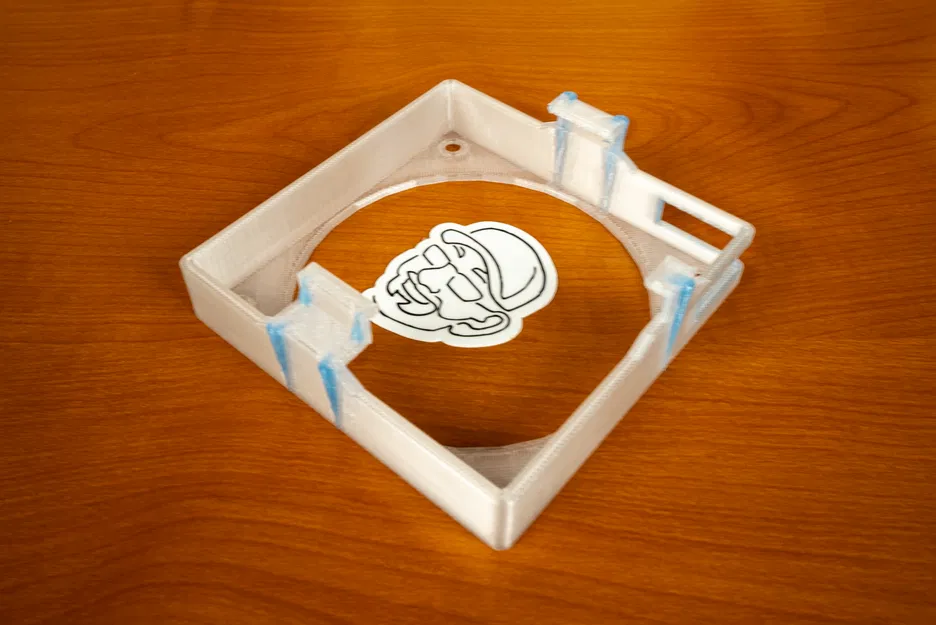

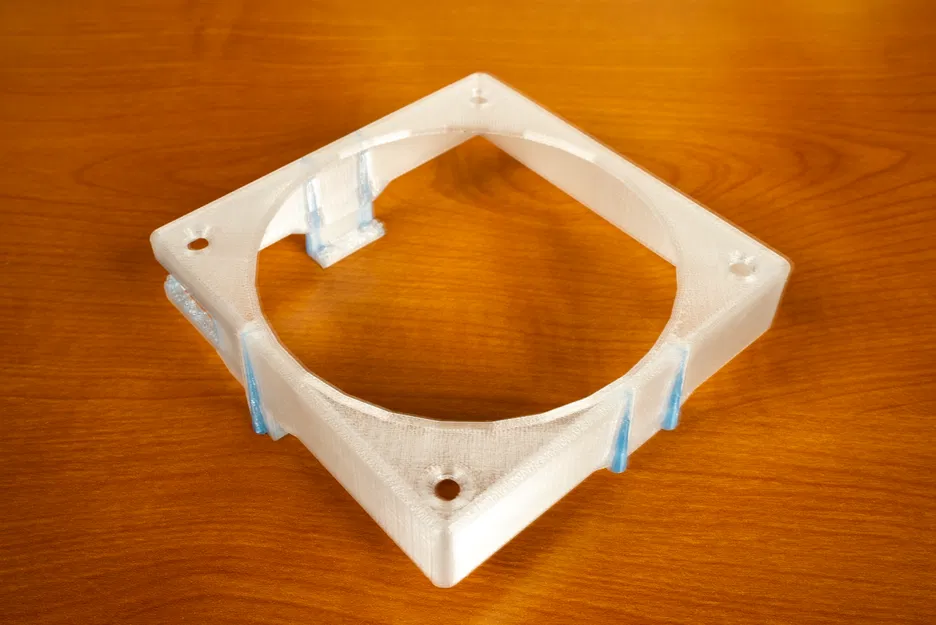

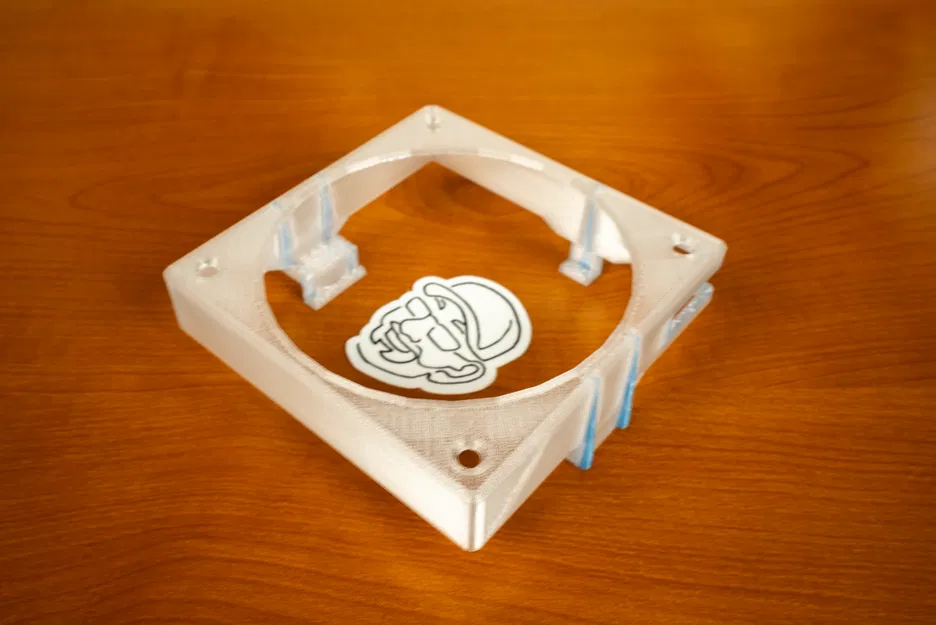

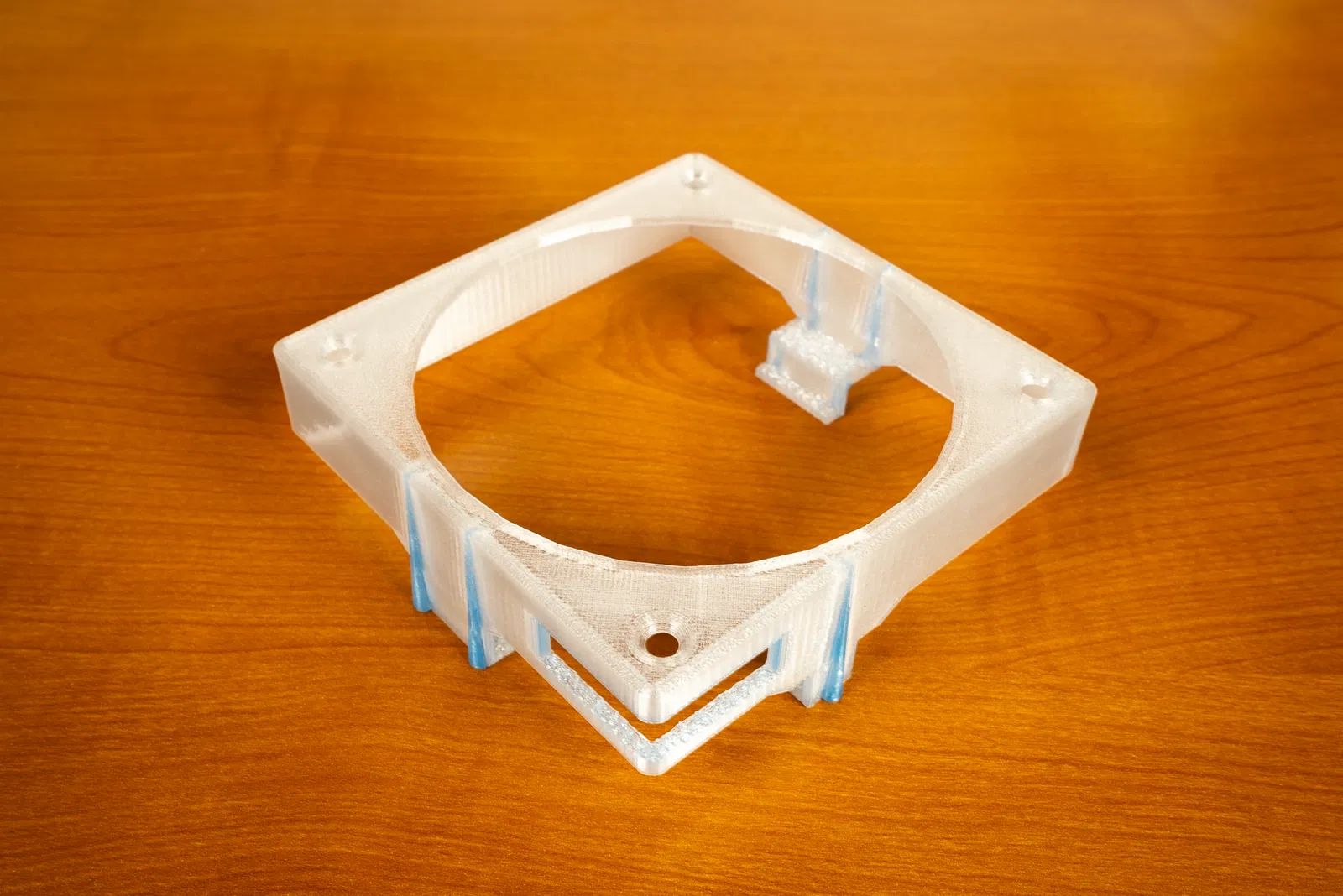

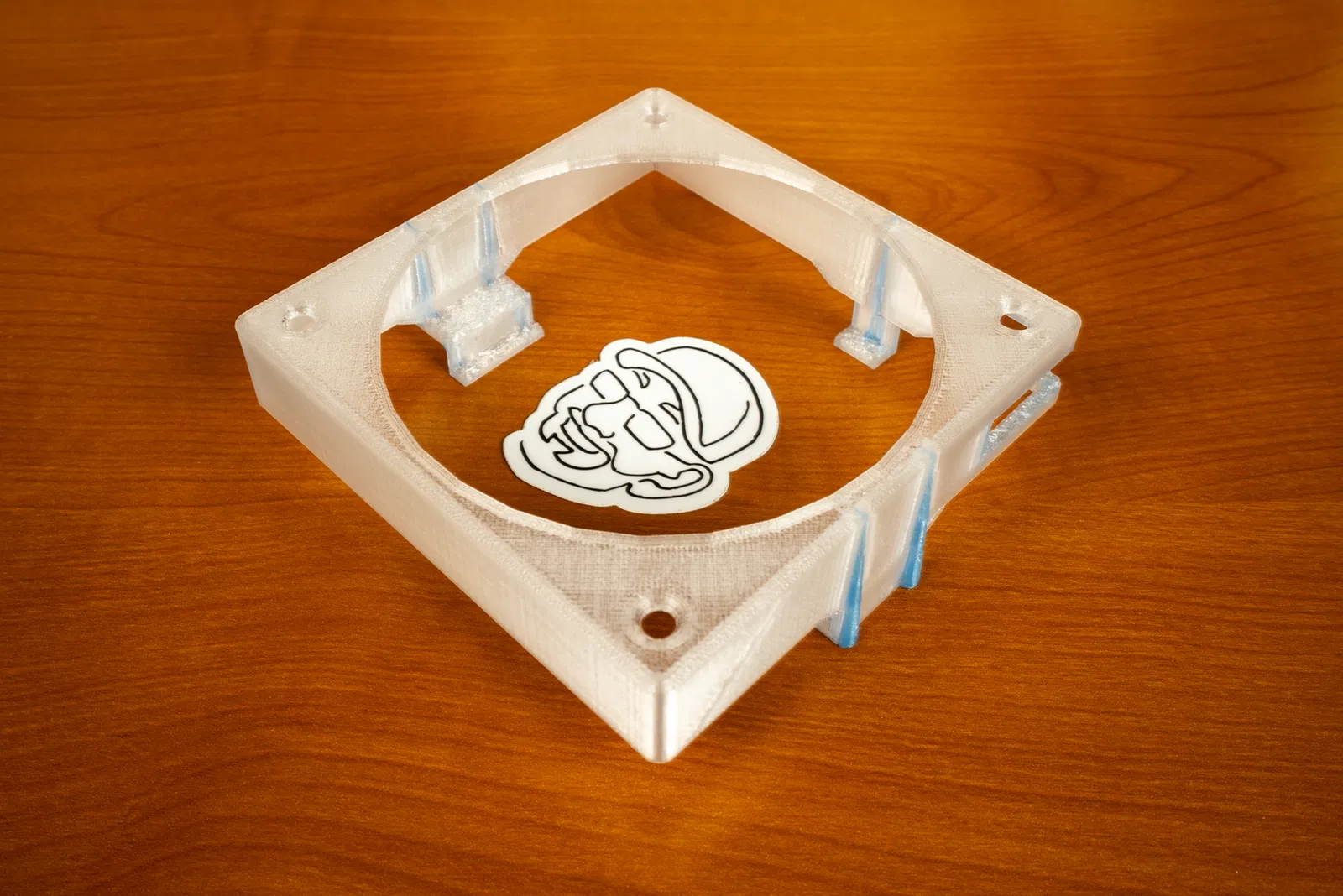

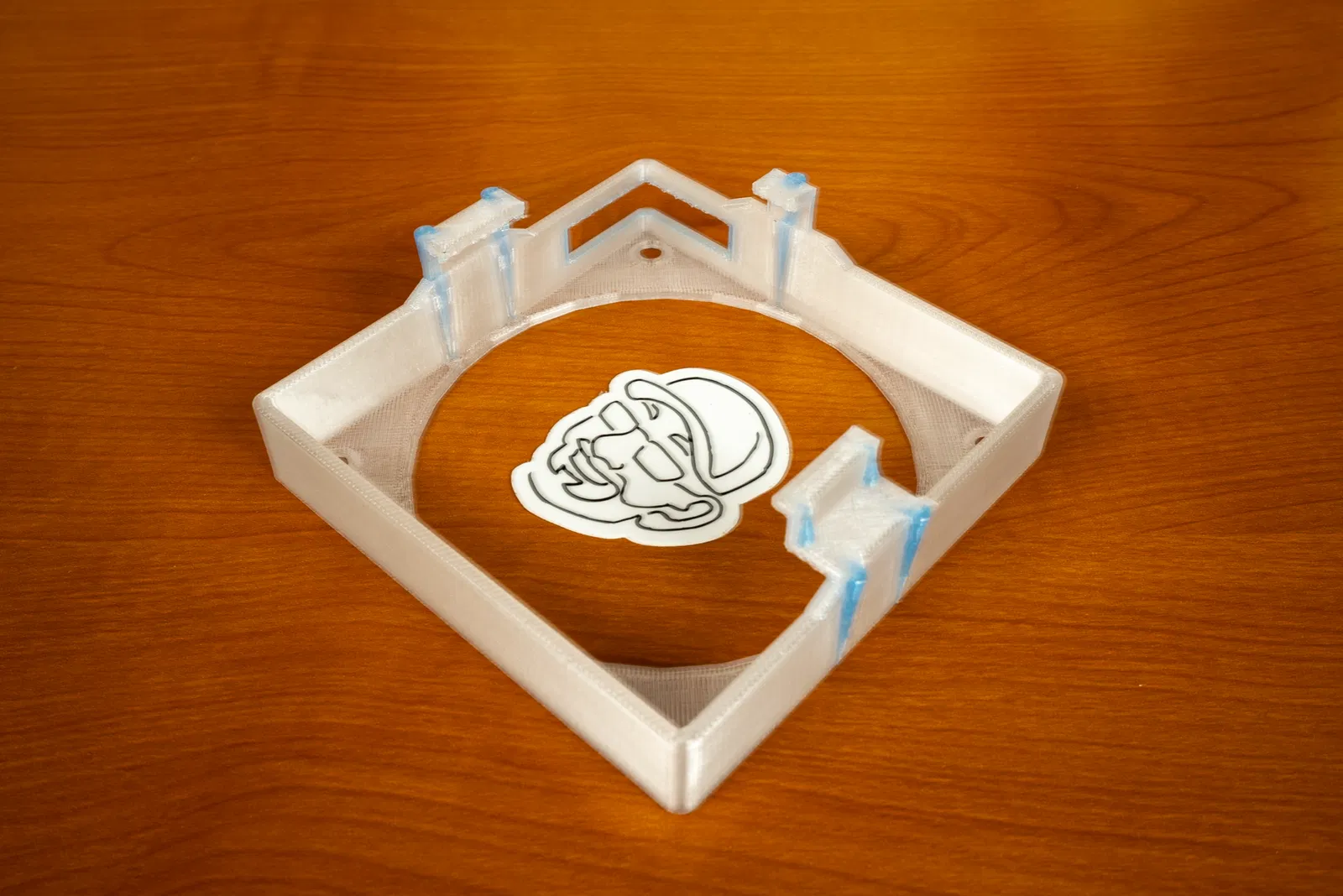

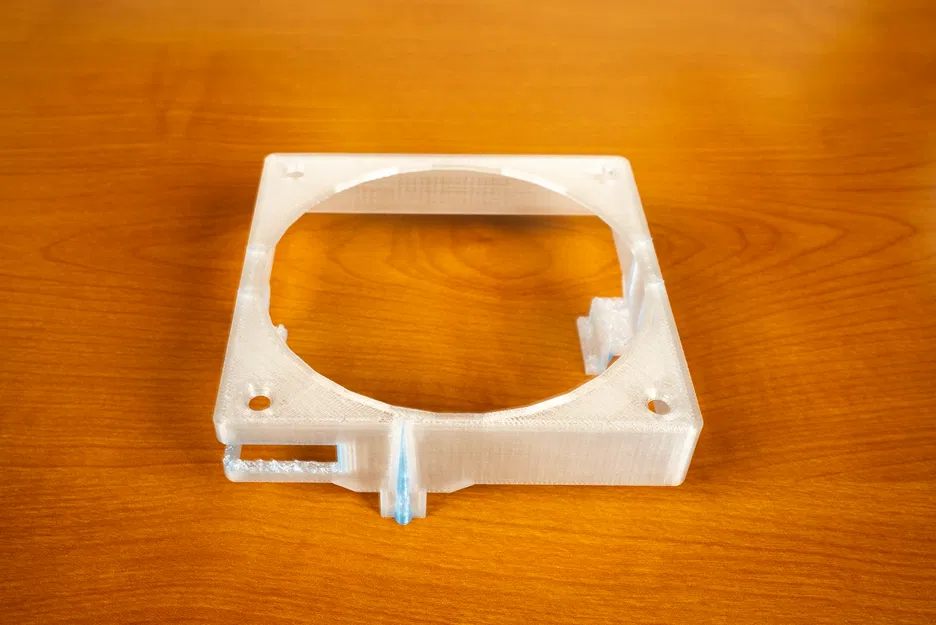

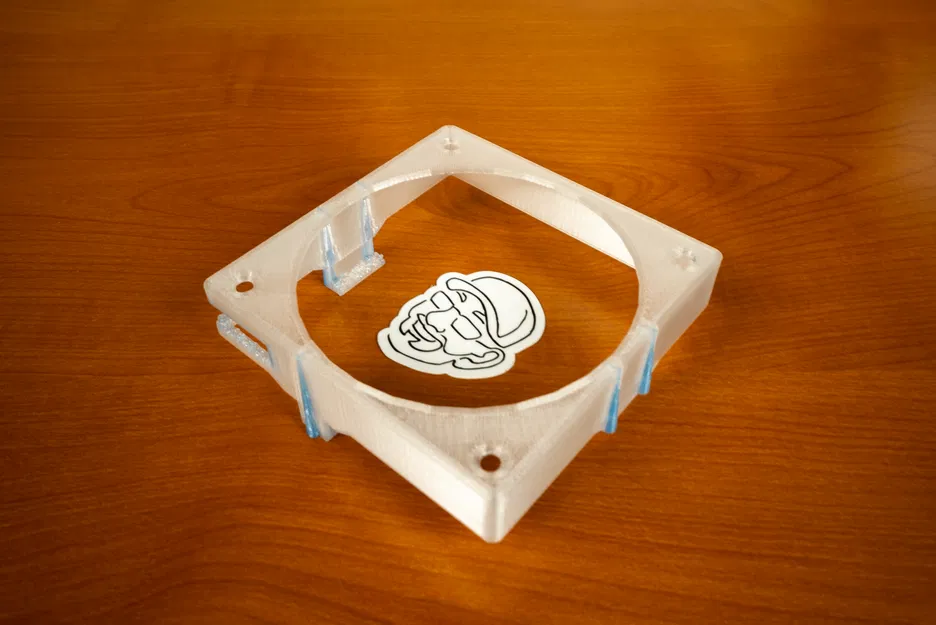

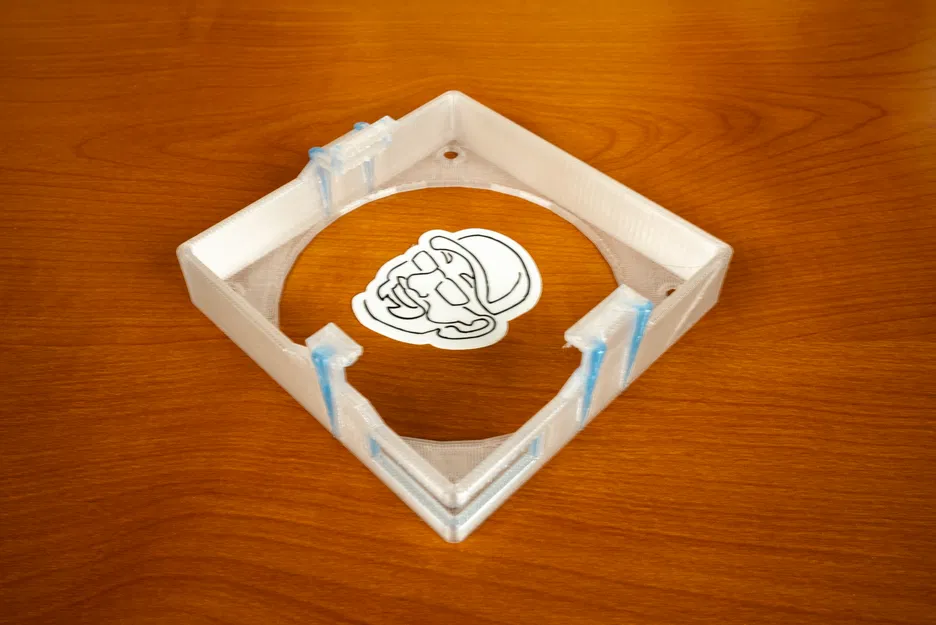

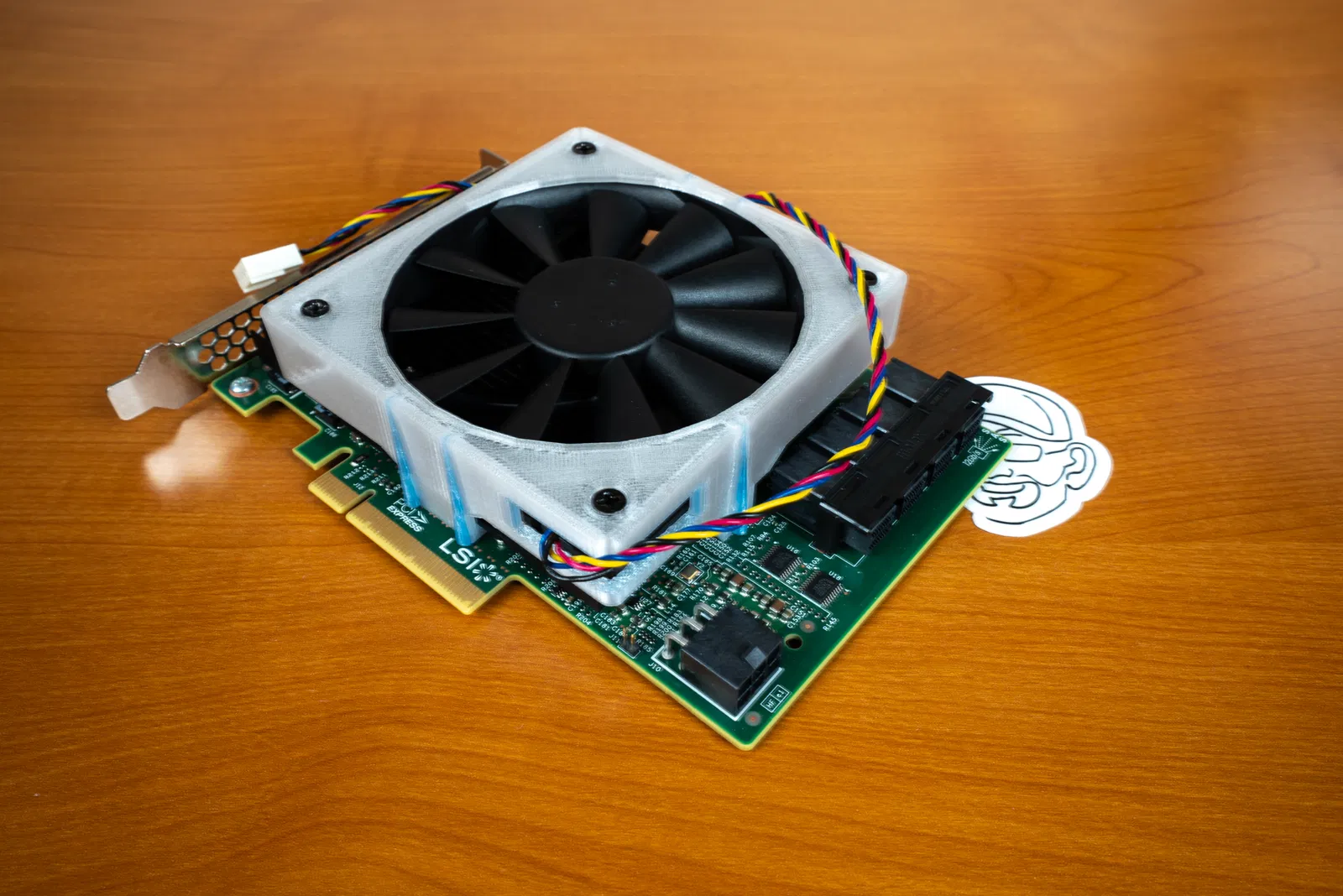

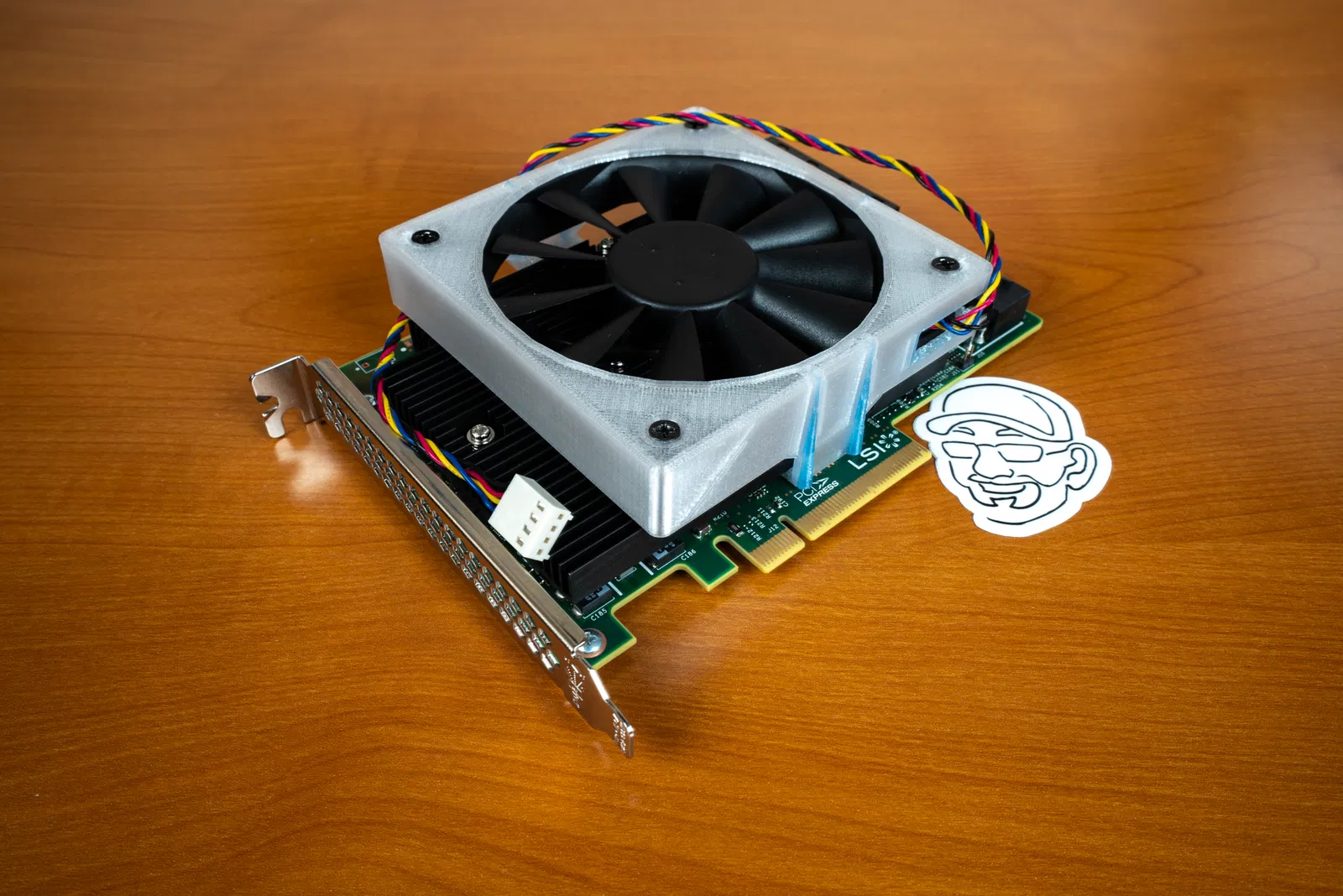

Fan shroud kẹp vào heatsink của HBA và được đặt vị trí sao cho không bị cấn hay đụng vào các linh kiện trên PCB của HBA.
Không có máy in 3D?
Mẹo Slicing/Printing:
- Bật supports
- Đặt perimeters/walls = 4
- Filament khuyến nghị: PETG
- Filament đã test: PLA, TPU
Mẹo lắp đặt:

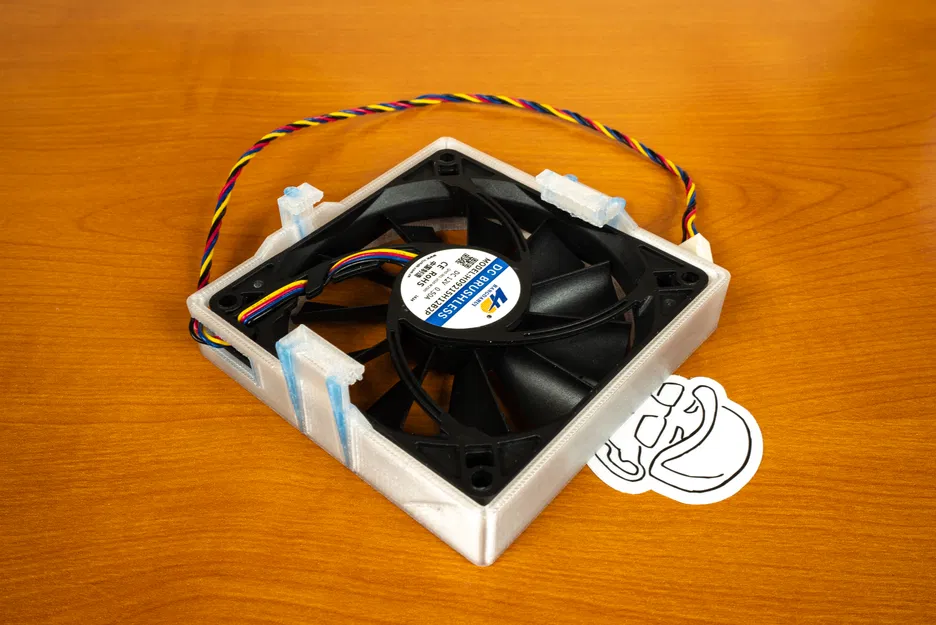

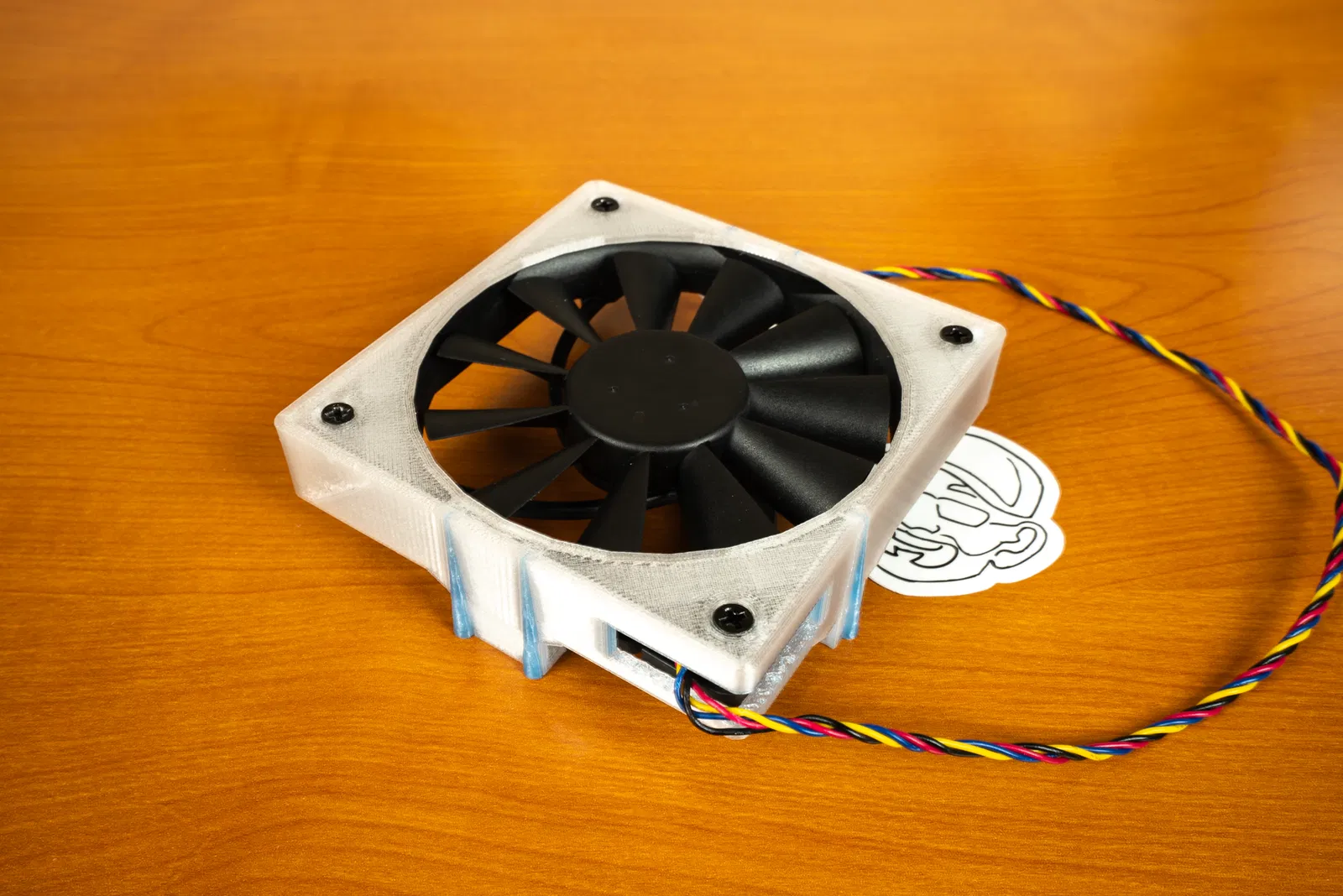

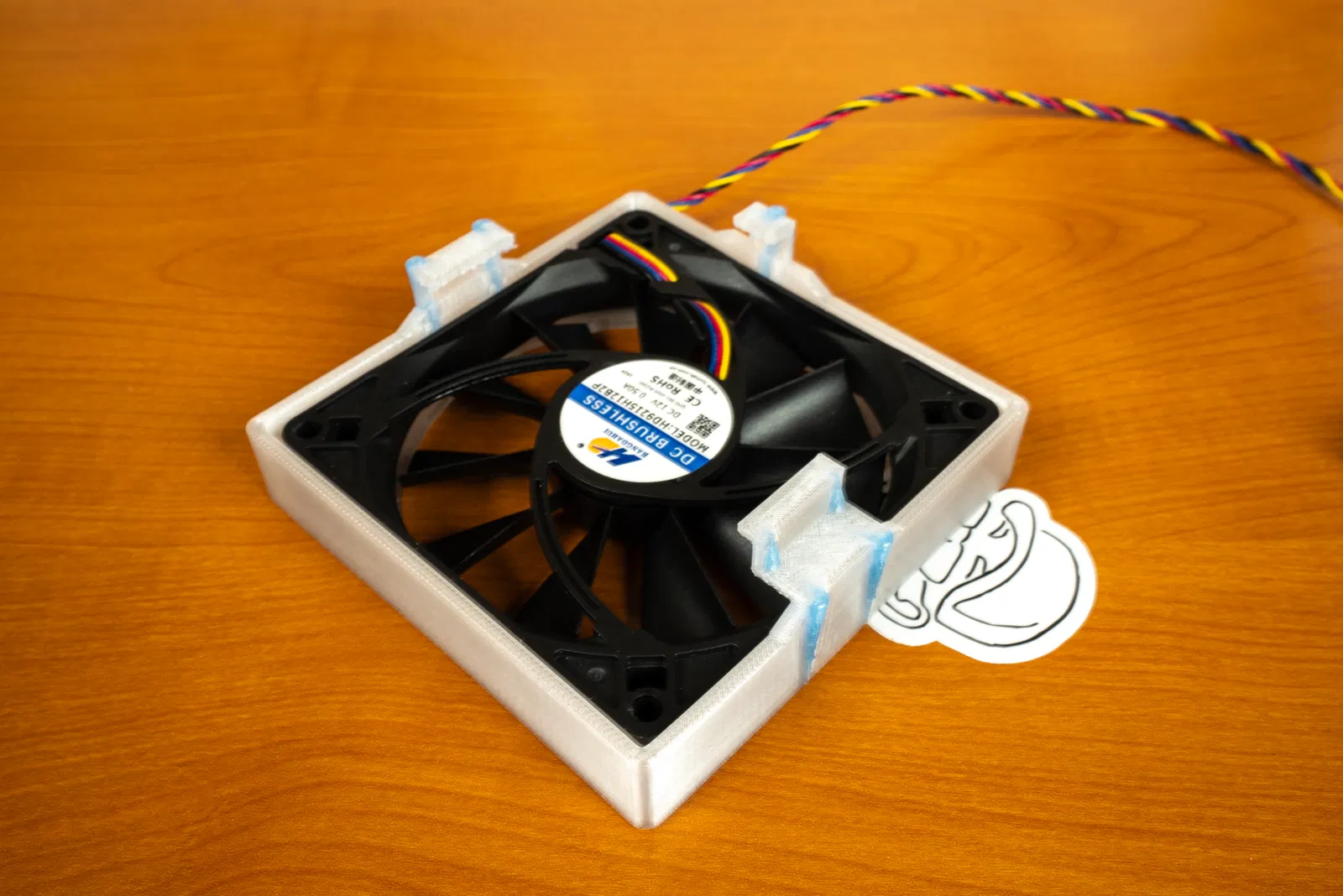

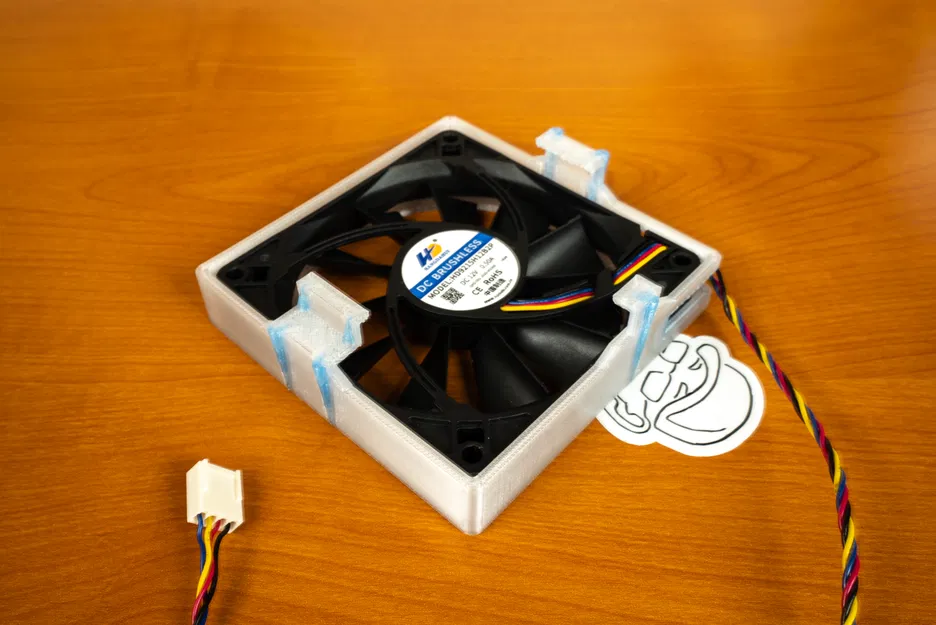

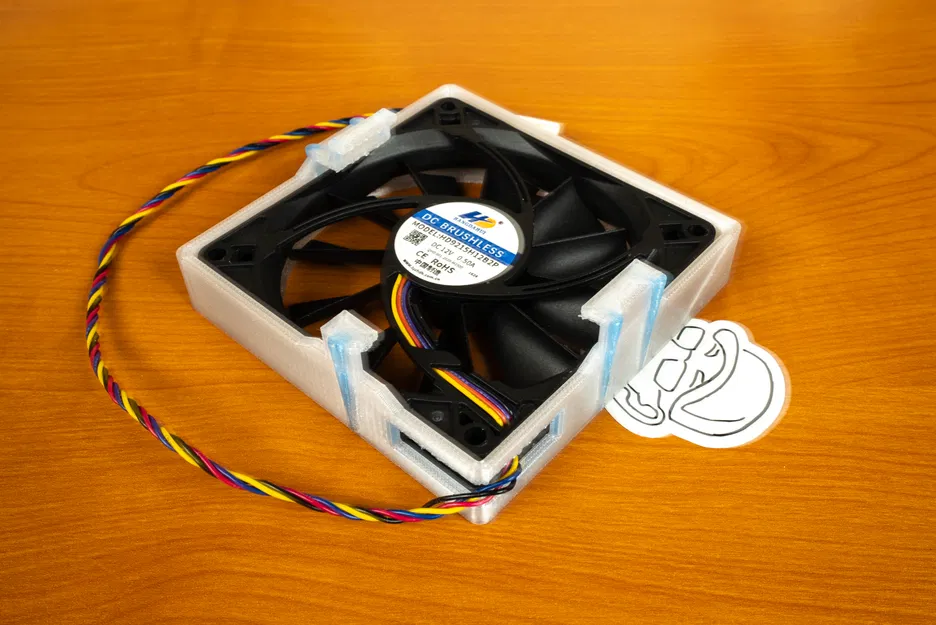

- Luồn đầu connector của quạt qua lỗ trên shroud trước khi gắn quạt.
- Canh quạt theo hướng thổi gió vào heatsink.
- Shroud ôm heatsink khá khít, có thể cần bẻ nhẹ các chân clip để tất cả đều gài được vào heatsink.
- Tùy kích thước quạt, dự tính shroud sẽ che ít nhất 1 khe PCIe.

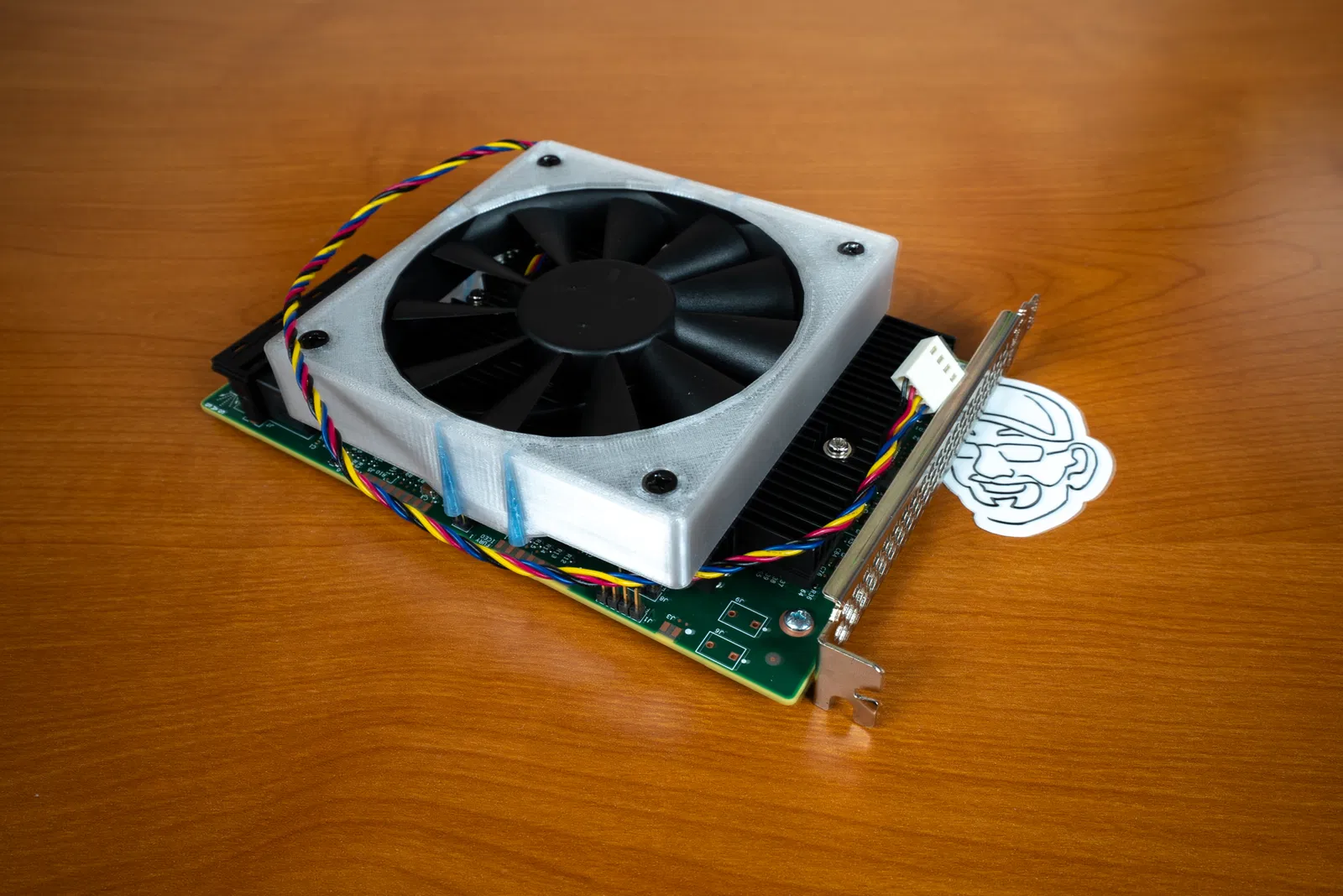

- Lắp shroud sao cho dây đi ra phía bên phải của HBA (gần các đầu SFF-8643)
Gợi ý quạt:
- Noctua NF-A9x14
- Thermalright TL-9015
- Thermalright TL-8015
- Dùng quạt khác hả? Chia sẻ ở phần bình luận để mình thêm vào danh sách nha!
Credit:
Dù mình tự thiết kế từ đầu bằng OpenSCAD, nhưng ý tưởng được truyền cảm hứng rất nhiều từ mẫu LSI 9300-16i Noctua NF-A9x14 Fan Shroud và mình có chỉnh vài chỗ để hợp nhu cầu:
- Ít cạnh 90 độ hơn, hy vọng in 3D dễ hơn.
- Thêm hỗ trợ cho nhiều loại quạt.
- Gia cố ở từng chân để tăng độ bền.
Cảm ơn nhiều tới BlackHornet vì thiết kế của bạn!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
