Khớp nối hút bụi nam châm (Parametric)

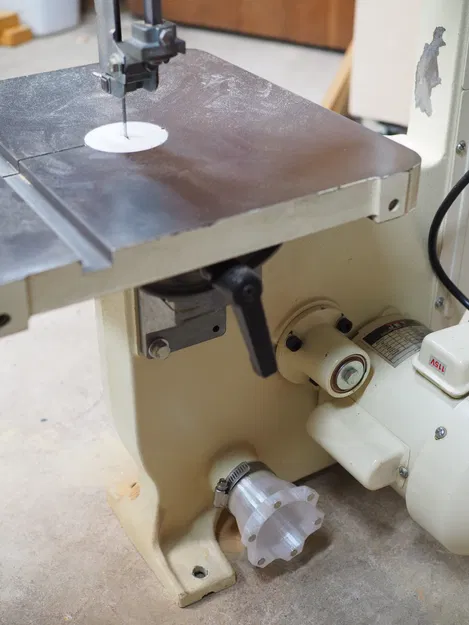

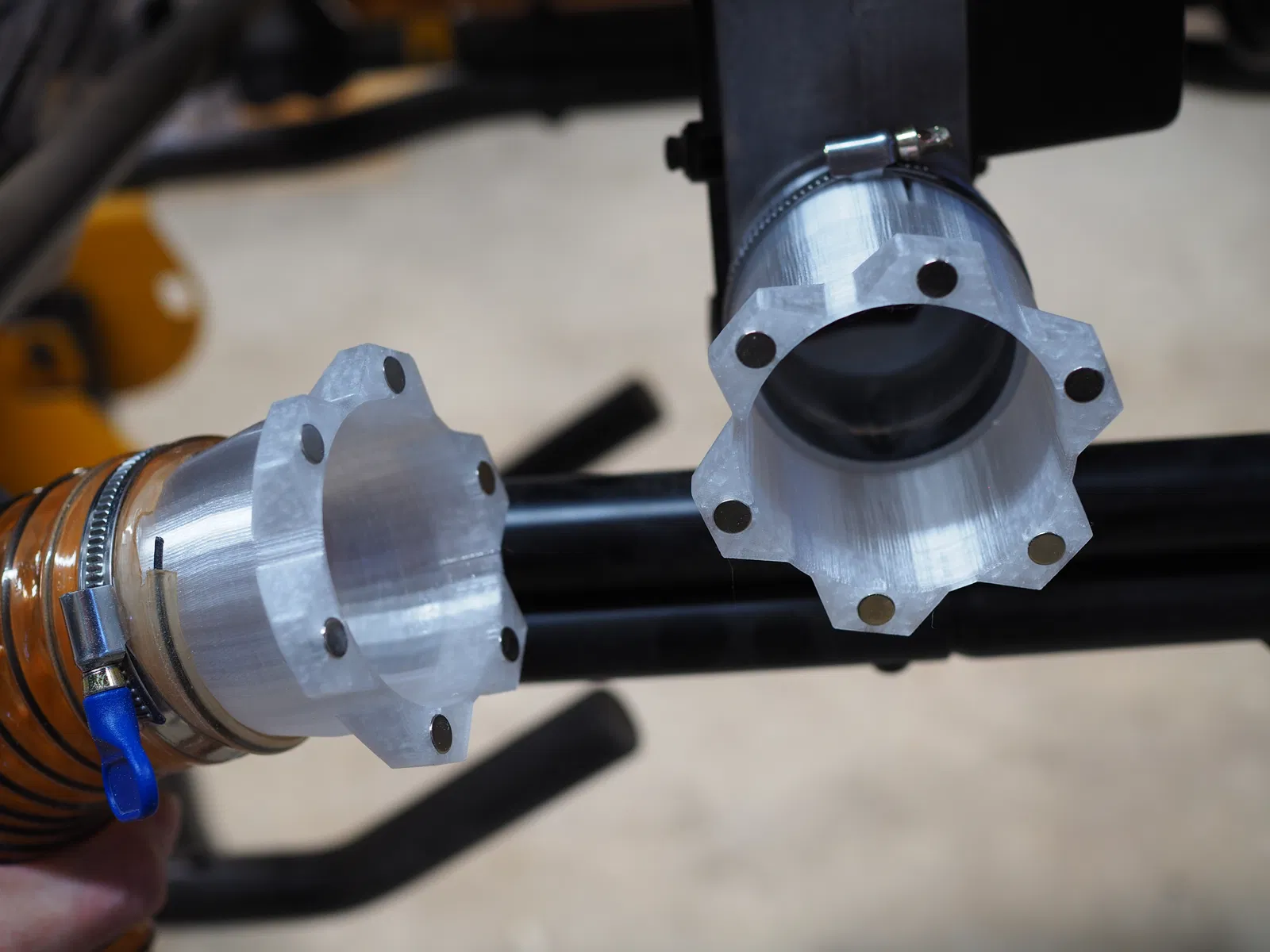

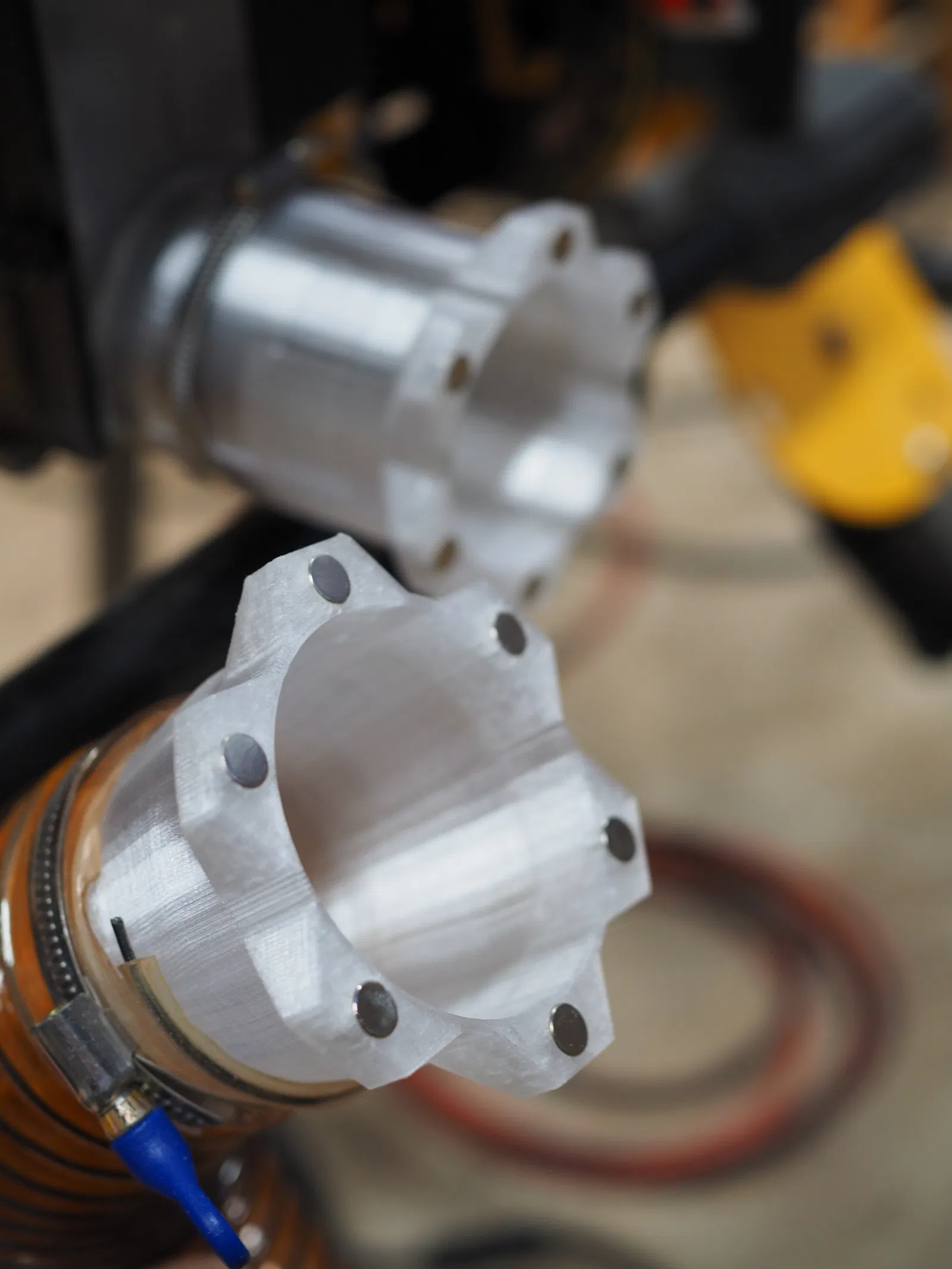

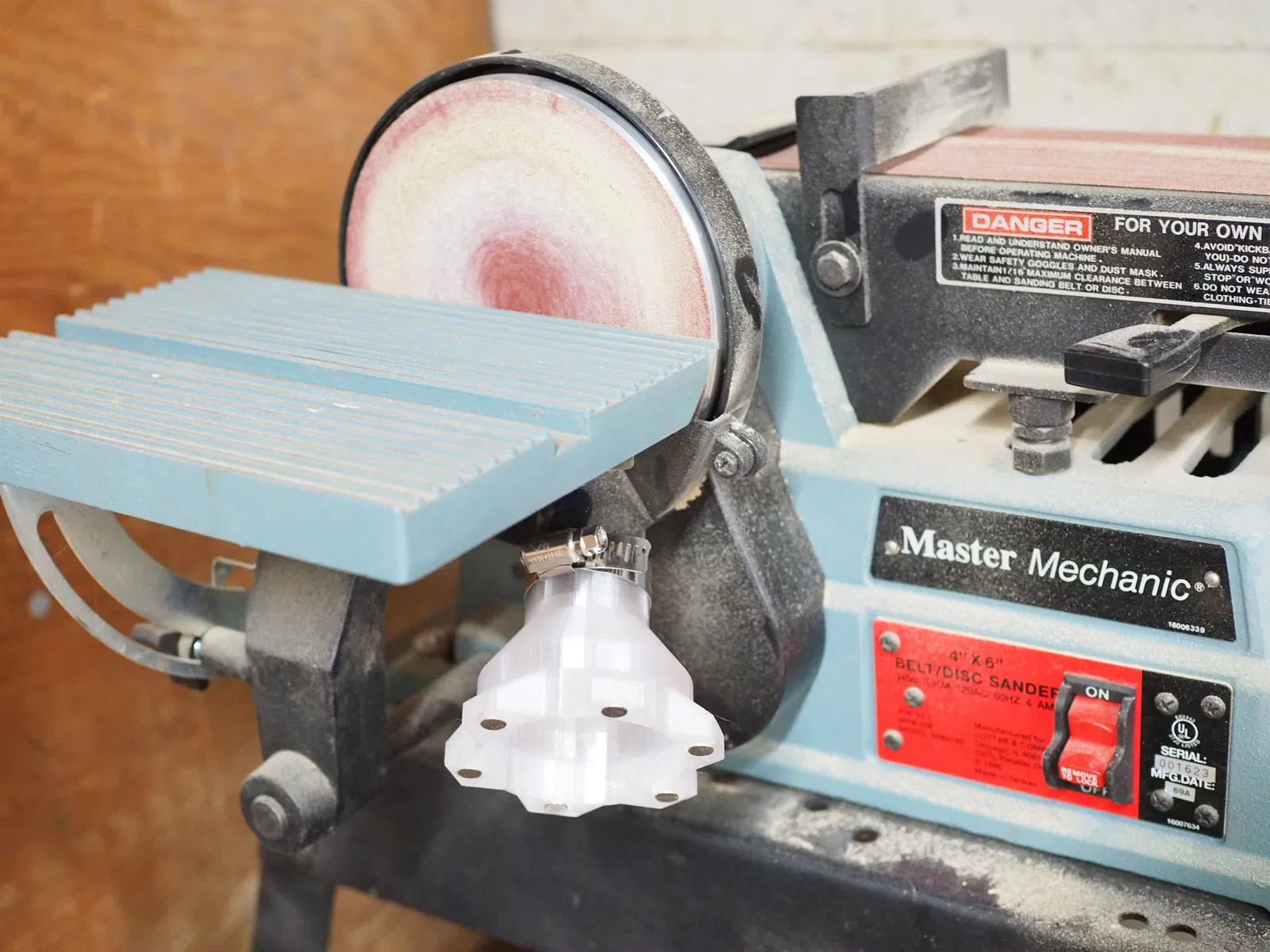

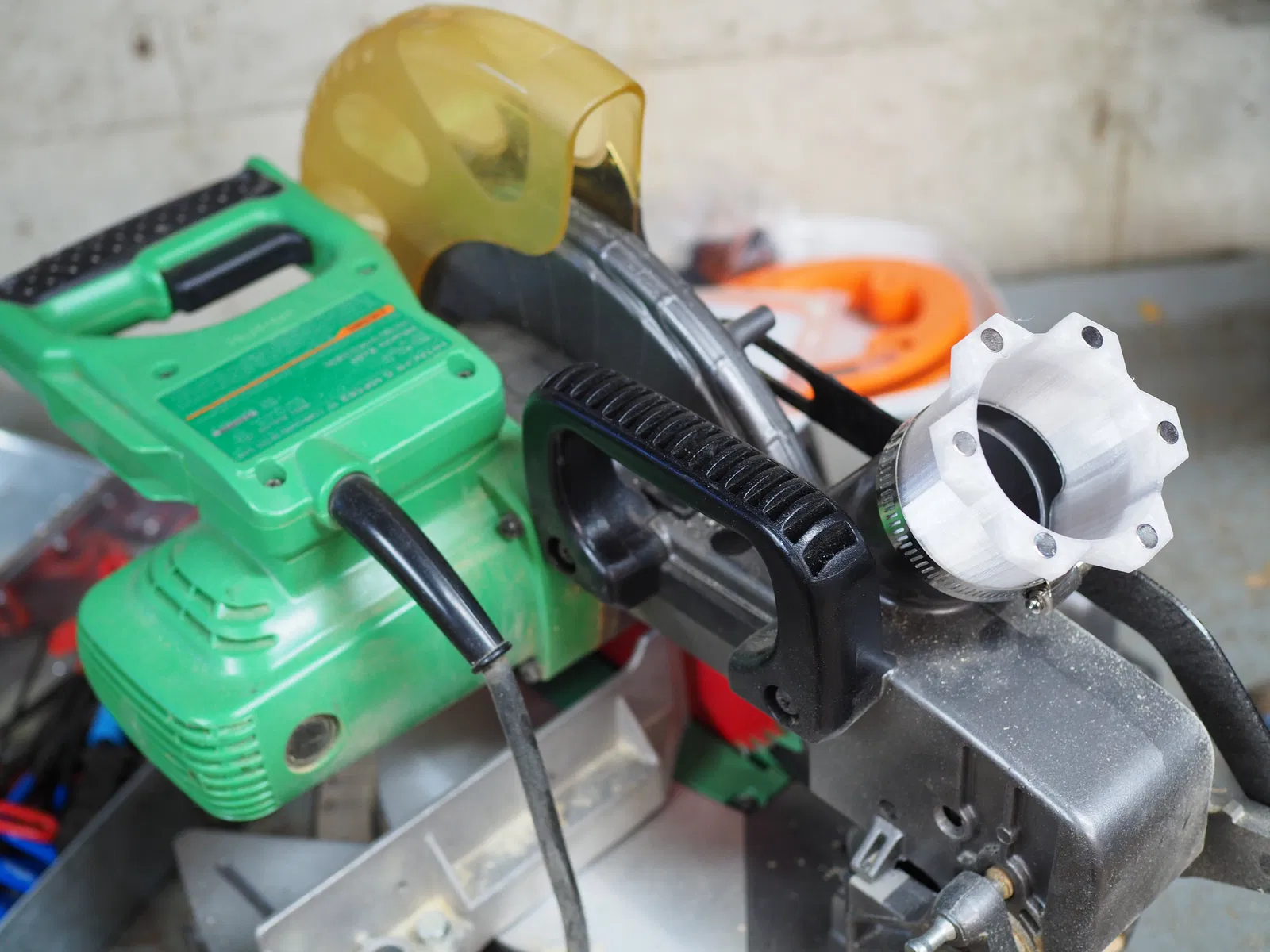

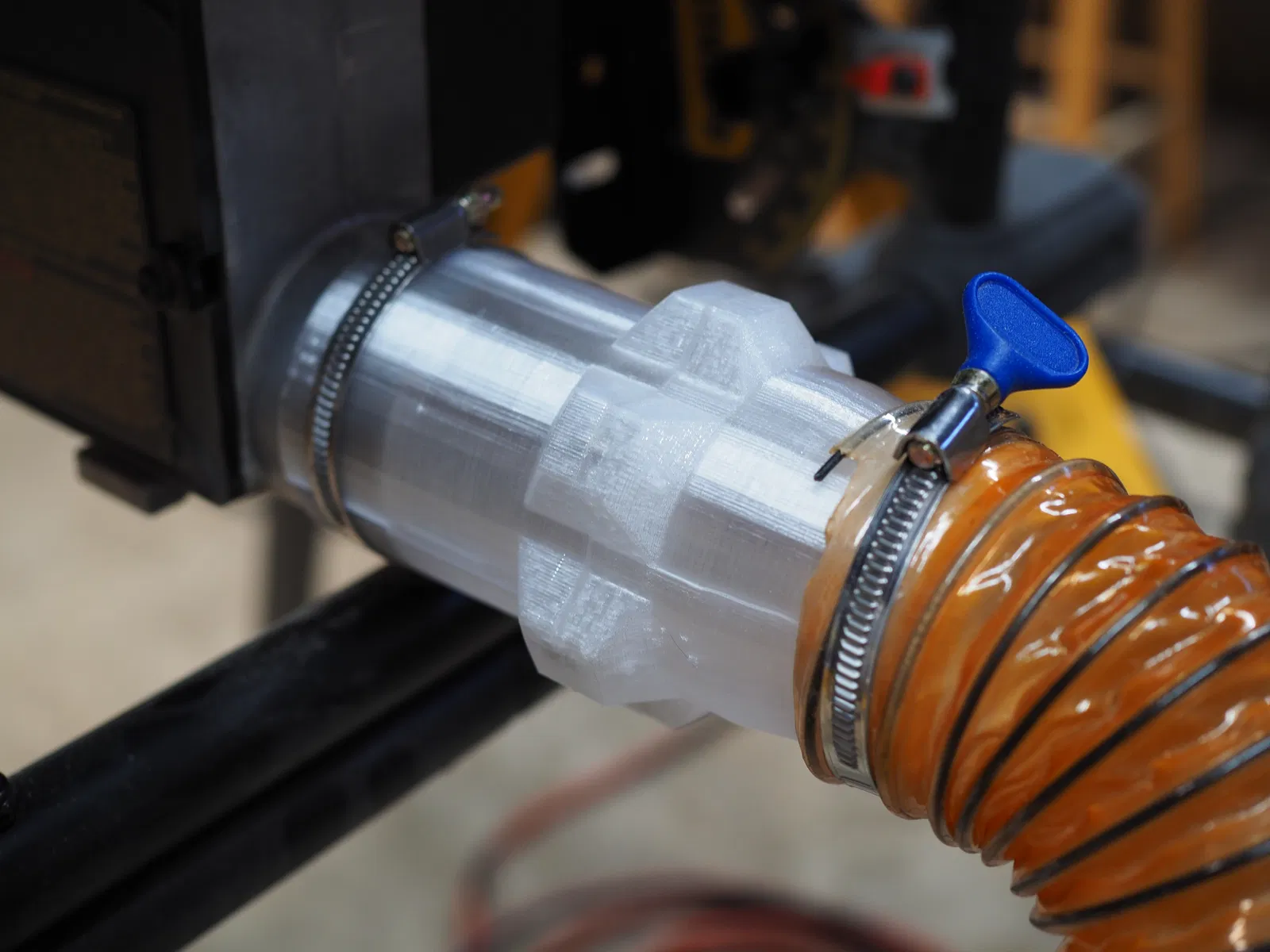

Các loại khớp nối hút bụi gắn nam châm thì không phải ý tưởng gốc của mình, nhưng mình ngán nhất là phải đi tìm model vừa với đủ kiểu cổng hút bụi (dust-port) kích thước “lạ” trong xưởng, nên mình làm cái này dạng parametric. Lắp ráp thì chỉ cần dán nam châm vào chi tiết (mình dùng superglue), gắn vào ống hút hoặc vào máy, và (tuỳ chọn) siết thêm đai kẹp ống (hose clamp).

Cho nhu cầu dùng chung, mình đã upload các file .stl với vài kích thước dust-port tiêu chuẩn (và có một bản có ren cho ống hút bụi 2.5", giống cái này), có chỗ cho sáu viên nam châm 8x3mm, và các giá trị mình thấy chạy ổn cho những biến số khác.

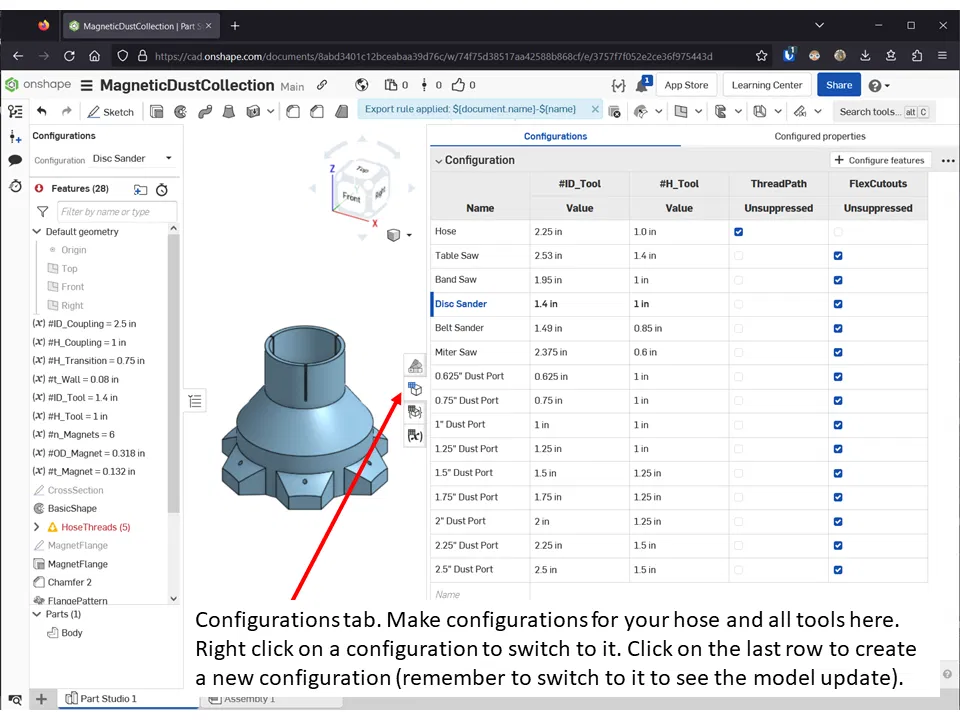

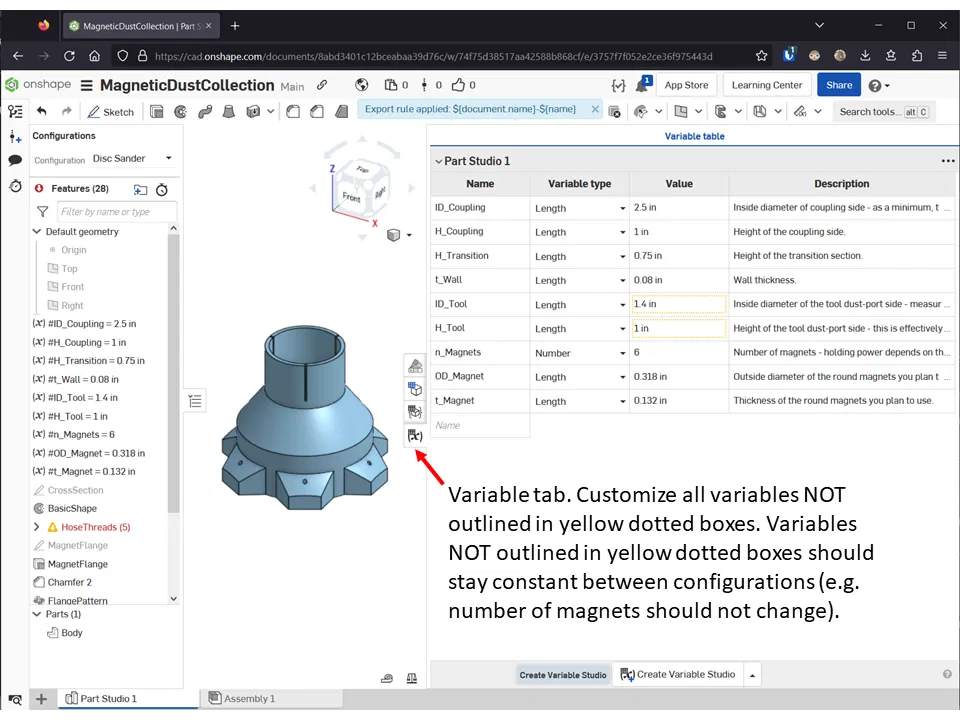

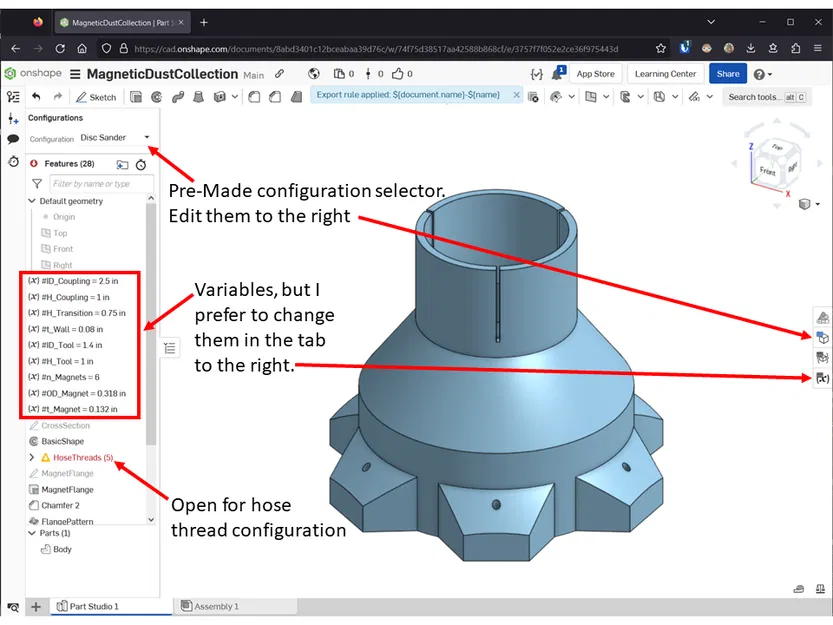

Nếu bạn muốn tự tạo bộ khớp nối theo ý mình, dùng link OnShape này để mở project, rồi bấm nút “Make a copy to edit” ở góc trên bên phải (mình nghĩ bạn có thể xem project mà không cần tài khoản, nhưng muốn copy hoặc chỉnh sửa thì phải đăng ký—OnShape miễn phí cho mục đích cá nhân). Mình biết OnShape không phổ biến bằng mấy phần mềm CAD khác, nên một số hình mình upload kèm theo thiết kế này sẽ đóng vai trò hướng dẫn từng bước cho ai muốn tuỳ biến sau khi đã tạo bản copy để edit. Các biến mình đã dựng sẵn gồm:

• ID_Coupling: Đường kính trong (inside diameter) của phía coupling — tối thiểu nên bằng ID của ống hút bụi bạn đang dùng.
• H_Coupling: Chiều cao của phía coupling.
• H_Transition: Chiều cao phần chuyển tiếp (transition).
• t_Wall: Độ dày thành (wall thickness).
• OD_Tool: Đường kính trong của phía coupling nối vào tool (ID của bản in → OD của tool) — đo OD của cổng hút bụi trên máy. Nếu cổng hút bụi dạng côn (tapered), hãy đo OD ở khoảng giữa cổng. Ống thì hơi mềm nên mình dùng size danh nghĩa của ống, nhưng nếu bạn muốn OD của bản in thật chuẩn, thì sẽ là OD_Tool + 2*t_Wall.
• H_Tool: Chiều cao phía cổng hút bụi của tool — hiểu đơn giản là phần bạn muốn khớp nối in ra chồng/ôm lên dust-port bao nhiêu.
• n_Magnets: Số lượng nam châm — lực giữ phụ thuộc kích thước và số lượng nam châm bạn dùng. Mình thấy 6 viên nam châm tròn 8x3mm (như mấy viên này) giữ khớp nối ổn khi sử dụng, nhưng không mạnh tới mức khó tách ra.
• OD_Magnet: Đường kính ngoài của nam châm tròn bạn định dùng.
• t_Magnet: Độ dày của nam châm tròn bạn định dùng.

Bất kỳ thay đổi nào mình làm với thiết kế sẽ được cập nhật theo link ở trên, và mình cũng sẽ cố gắng ghi chú thay đổi ở đây. Nói vậy thôi chứ hiện tại mình rất hài lòng với thiết kế đang có và không có kế hoạch chỉnh sửa thêm.

Ngoài các biến số, nếu bạn cần đổi hình dạng phần “threading” của ống, thì phần feature đó nằm trong thư mục “HoseThreads” ở design timeline.

Nếu bạn có câu hỏi, hoặc muốn một cấu hình cụ thể mà không cần phải học OnShape, cứ nhắn mình nha—mình sẽ cố gắng sắp xếp thời gian để hỗ trợ! Cảm ơn bạn đã xem.
