Ngàm giữ hạt hút ẩm cho Drybox hộp ngũ cốc modular

Mô tả

Giờ là phiên bản 1.1

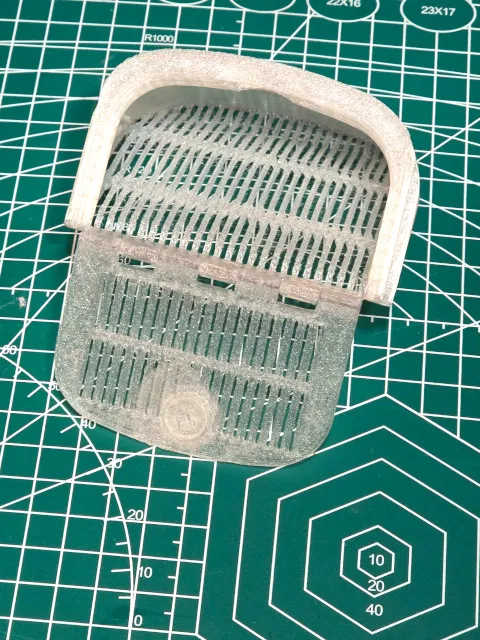

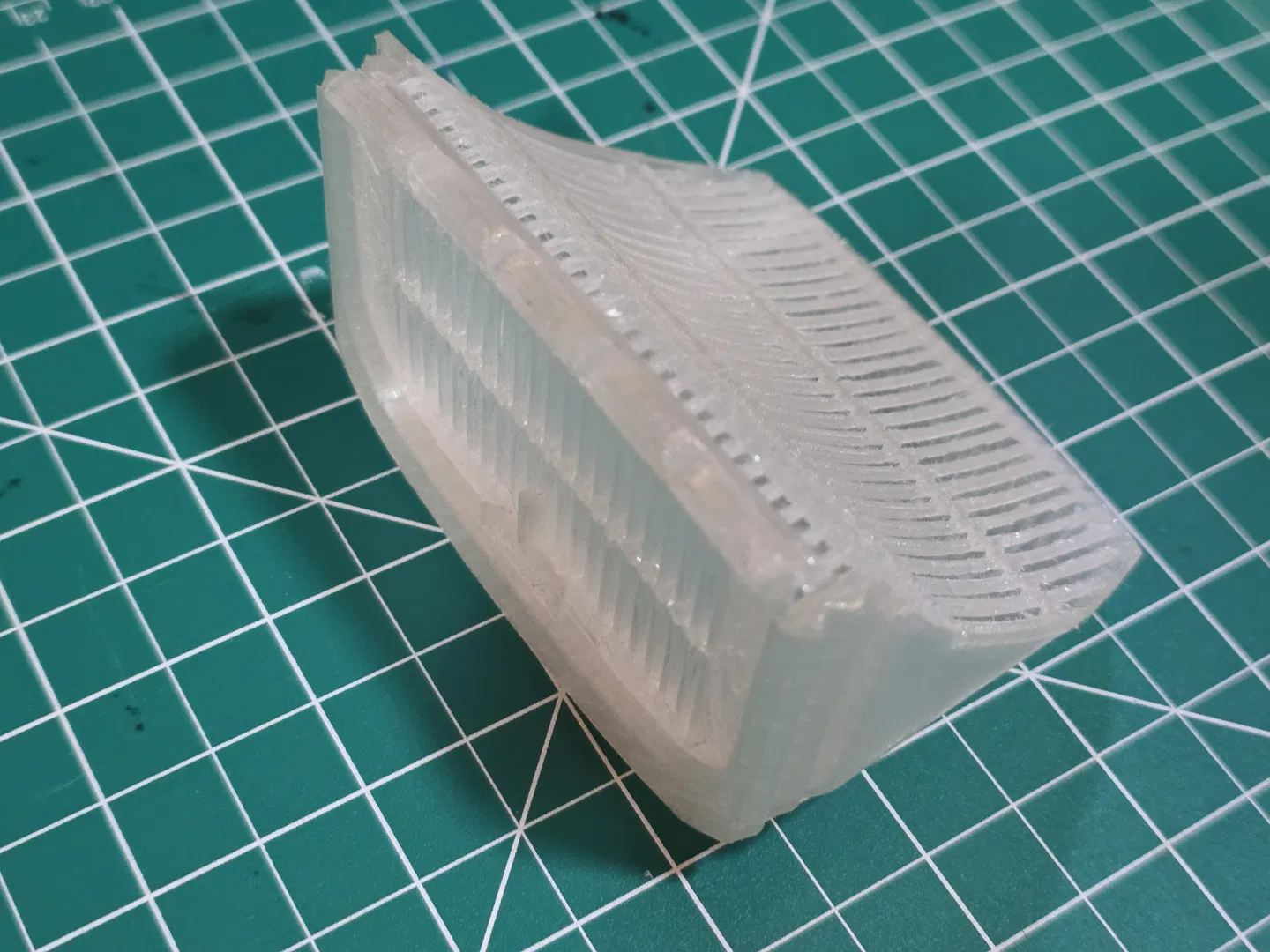

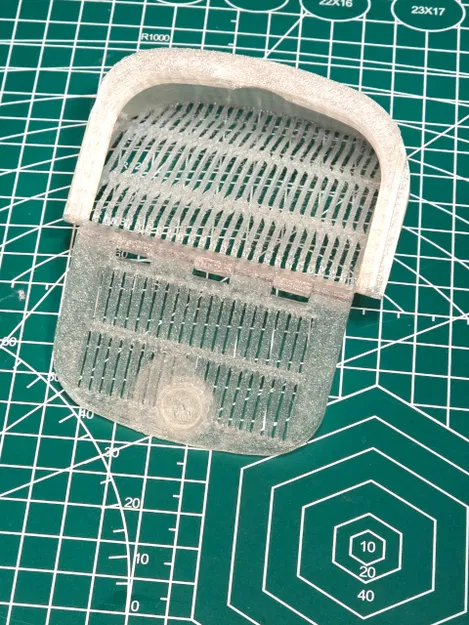

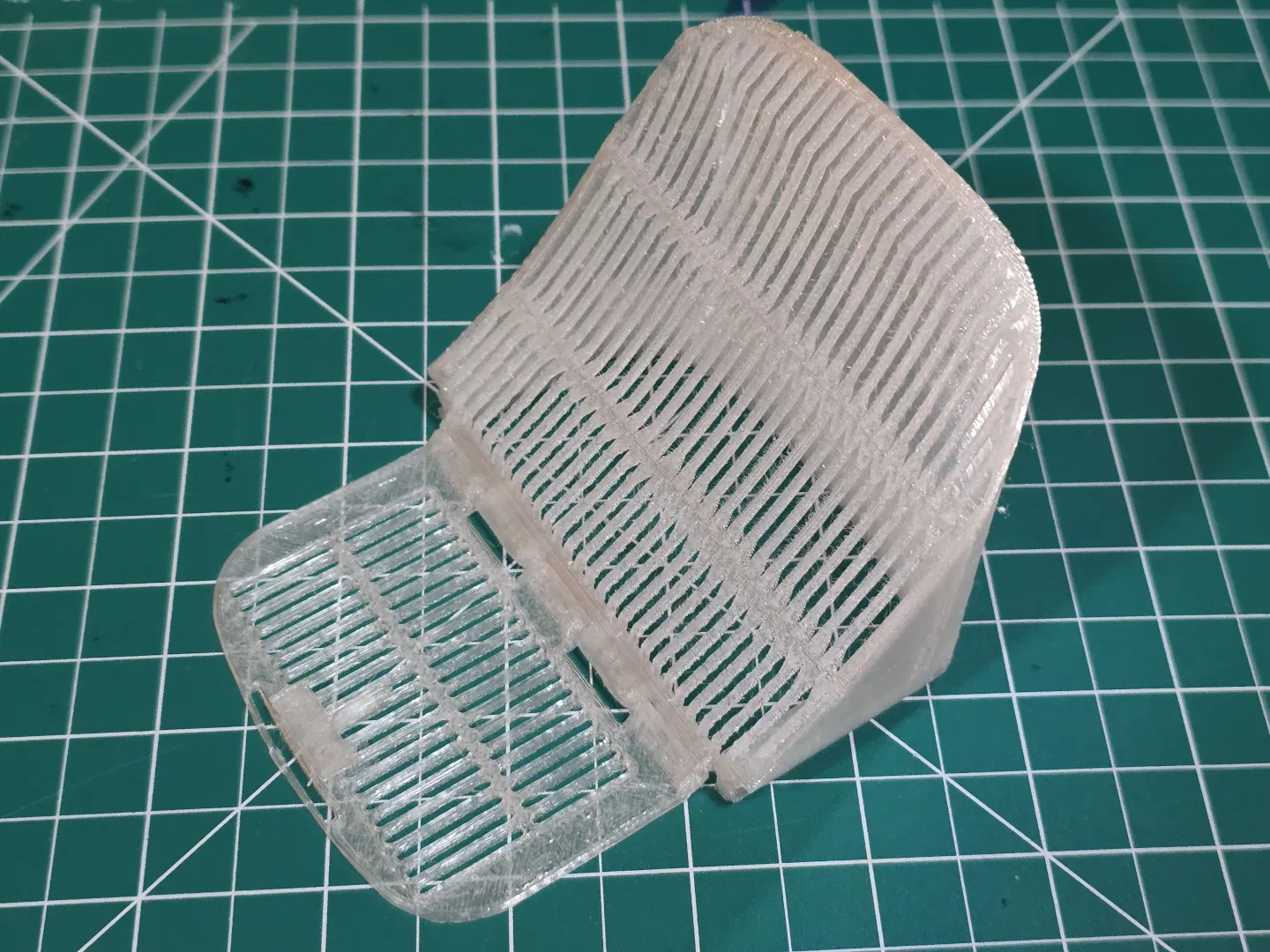

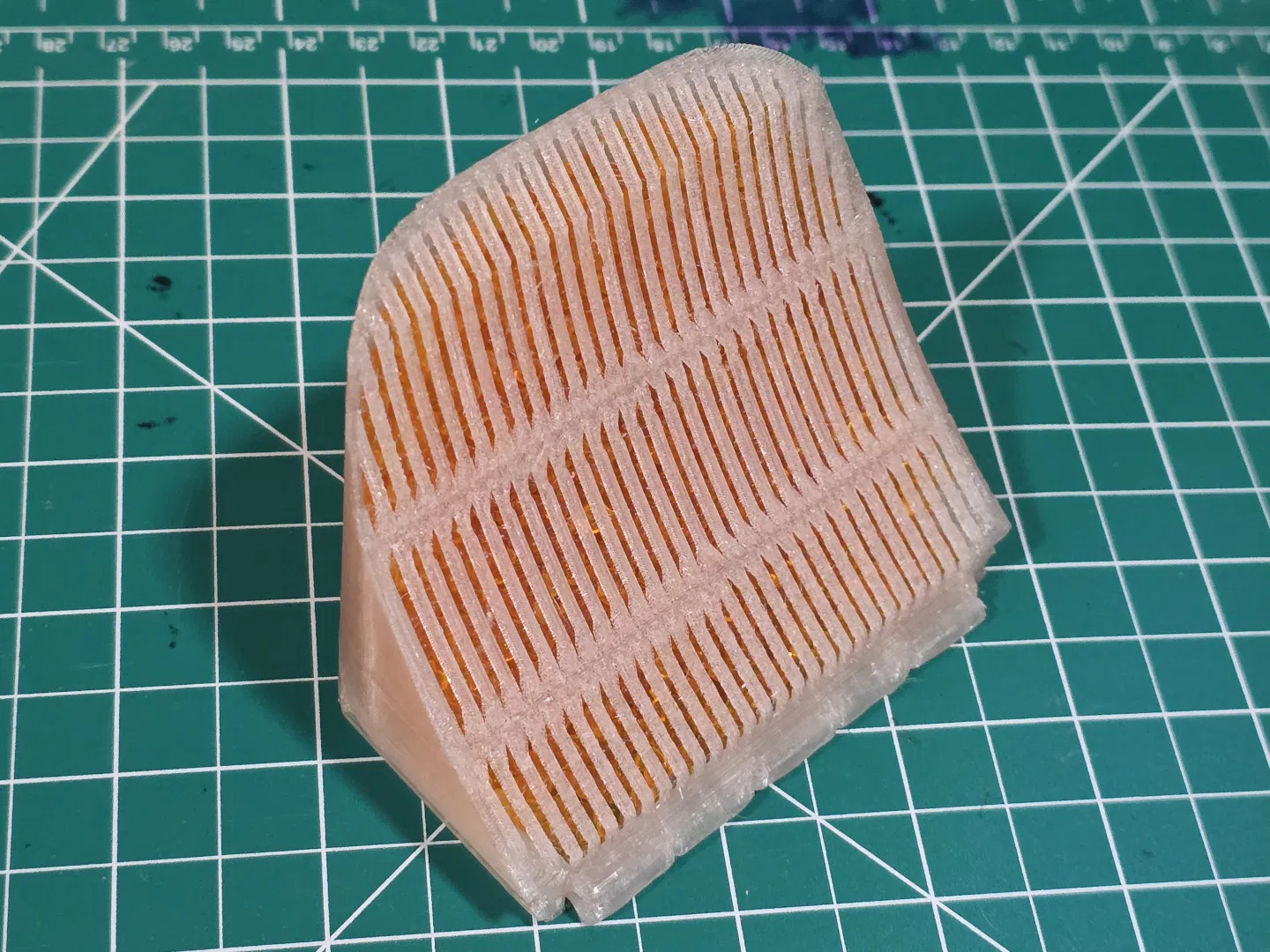

Đây là một ngàm/khay giữ hạt hút ẩm cho cereal box drybox của mình. Thiết kế dạng trượt vào để châm thêm hoặc thay mới. Nắp có thể mở ngay khi đang gắn tại chỗ, nên không cần tháo hẳn ra để đổ và châm lại.

Vì mình có thể để drybox nằm ngang và/hoặc lật ngược, nên mình cần một món có thể giữ hạt hút ẩm không bị đổ ra dù bị xoay kiểu gì.

Cập nhật

Cập nhật 28 Thg 1, 2025

(mất hơi lâu, do COVID… mệt ghê!)

Mình làm bản cập nhật với chốt gài tốt hơn. Mèo nhà mình hay có thói quen hất đồ rớt (và còn nhảy từ giường tầng sang nóc cái enclosure của mình nữa), mà kiểu chốt cũ thì không ổn lắm nếu drybox bị rơi từ độ cao vài feet.

Cũng kéo dài thêm chút vì cuộn filament trong suốt khá mới của mình bắt đầu in khó hơn; thay vì quăng thẳng vào máy sấy filament liền, mình quyết định tinh chỉnh mẫu để “dễ tính” hơn với chất lượng filament.

• chốt xoay lớn hơn để giữ chắc hơn
• tách bản in thành 2 phần để dùng một đoạn filament làm chốt bản lề thay vì bản lề print-in-place
• thêm phần lõm (inset) để đóng cửa dễ hơn
• đổi đường cong của thân ở gần bản lề để in sạch hơn
• tinh chỉnh để giảm support, nhờ đó in nhanh hơn
• đảm bảo phần lớn in ổn ở layer 0.28mm

In ấn

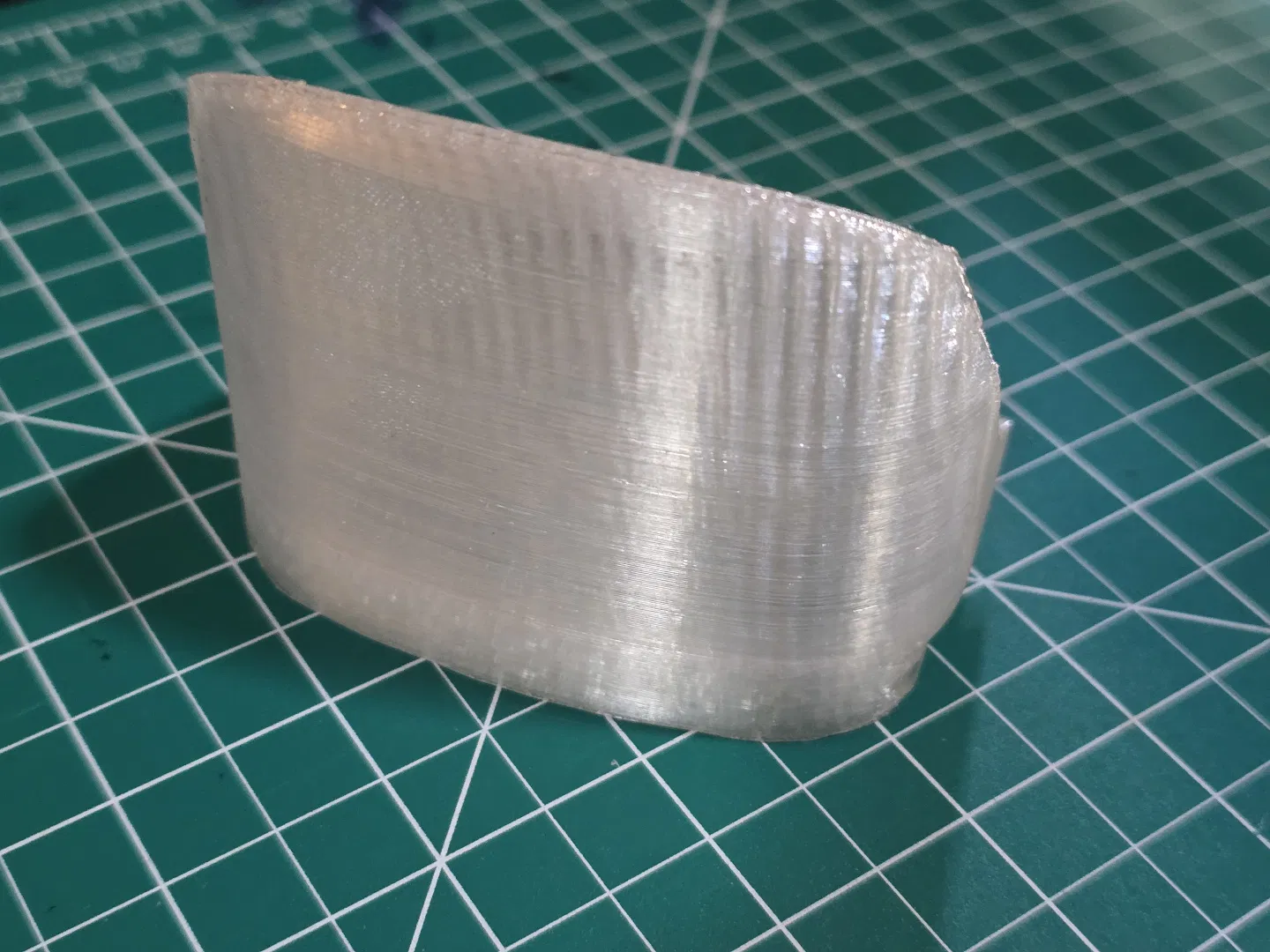

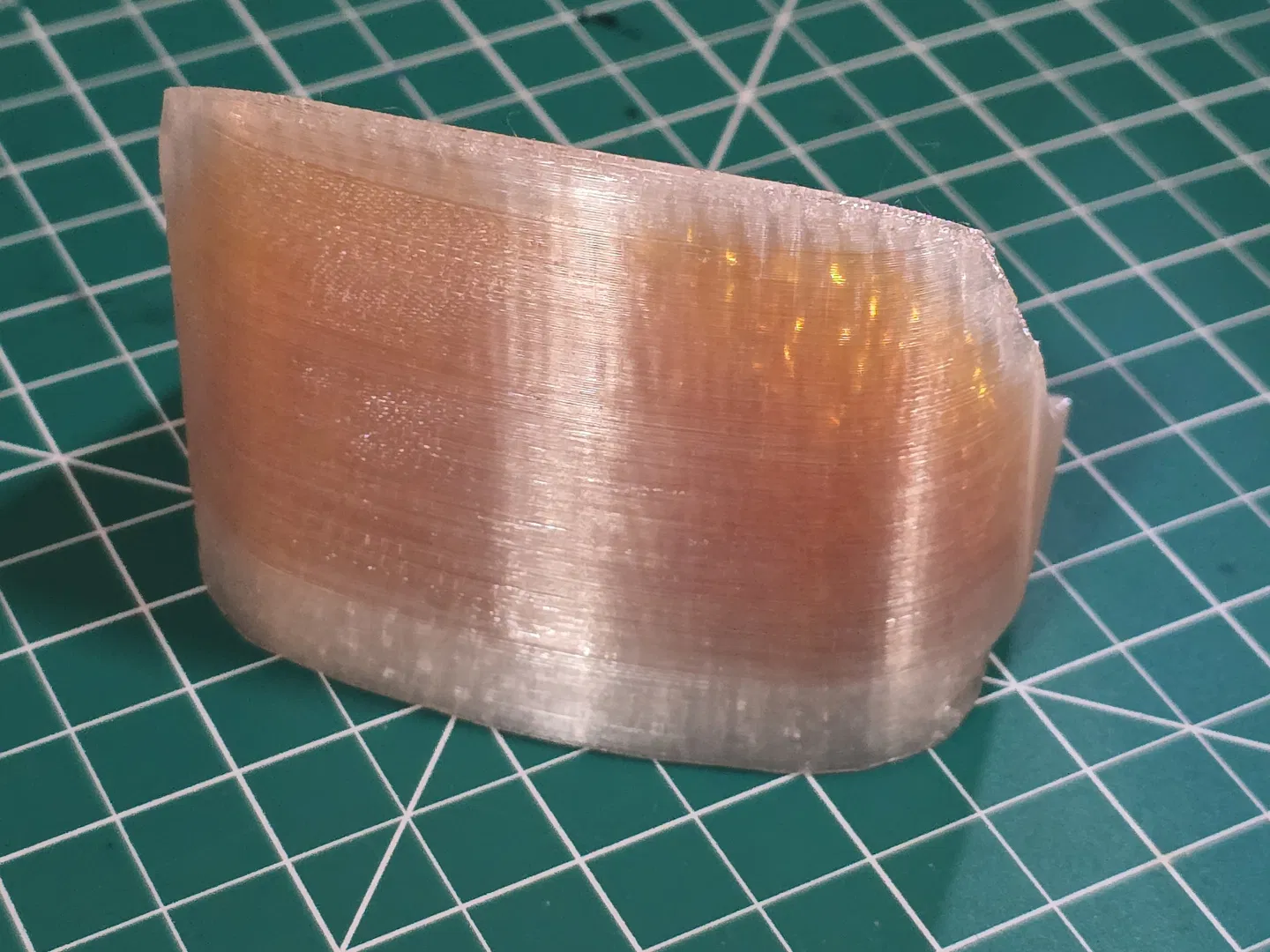

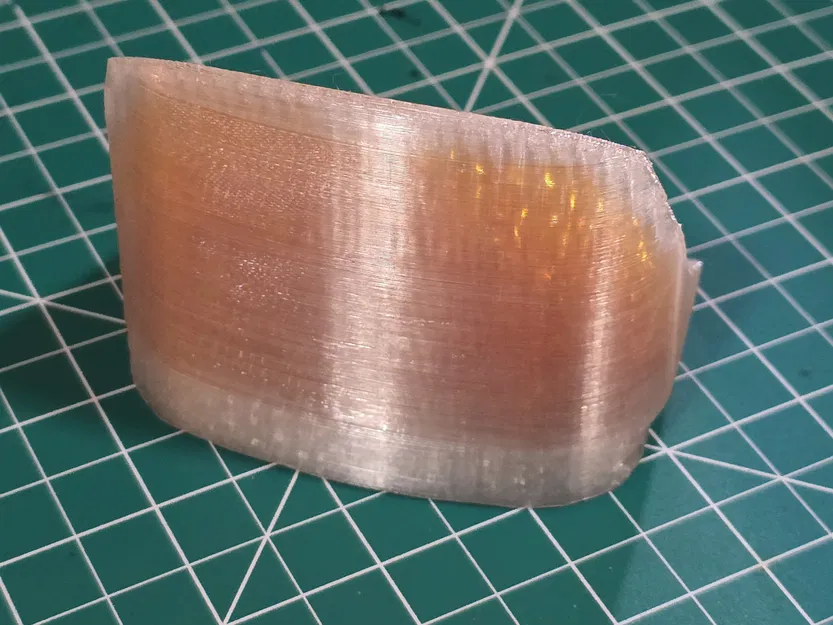

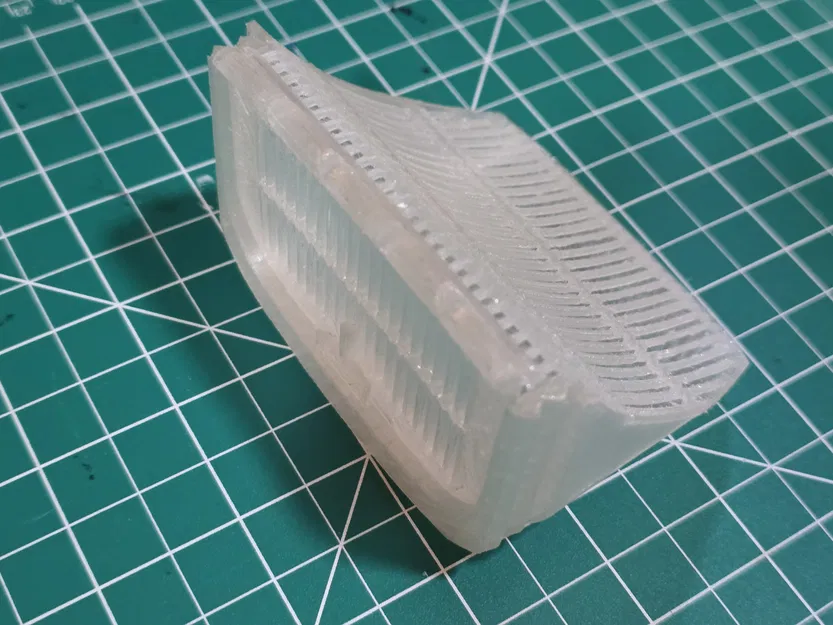

Nên in với mặt mở và nắp úp xuống mặt bàn in, để phần cao hơn chỉ cần rất ít supports. In bằng filament kiểu translucent (hơi trong) sẽ hữu ích vì nhìn được màu hiện tại của hạt hút ẩm dễ hơn.

Mình in nắp ở layer height 0.2mm (để cho kết quả tốt nhất với chốt print-in-place) rồi in phần thân riêng ở layer height 0.28mm để tiết kiệm khá nhiều thời gian.

Chọn hoặc nắp dạng print-in-place latch hoặc nắp rời (bare lid) và chốt (latch) tách làm 2 mảnh.

Nắp print-in-place

Khi in nắp print-in-place (mặc định), nên thêm support blocker để tránh phải dọn dẹp khó và/hoặc bị fail. Trừ khi máy in của bạn xử lý overhang rất tốt, bạn sẽ muốn cho phần chốt nhô ra xa khỏi nắp có supports.

Đảm bảo vùng support blocking che hết phần khe tròn tách giữa nắp và chốt mà bạn thấy được ở phía dưới.

Nắp tách rời

Nắp tách rời và hai mảnh trên/dưới của chốt có thể in chung một lượt. Nhớ tắt supports, nếu không mặt dưới của phần chốt trên sẽ bị dính support và khá khó dọn.

Sau khi in (Post-Print)

Lắp ráp nắp tách rời

Giữ nắp đúng theo hướng lúc in (bản lề hướng lên, phần còn lại nằm phẳng xuống), luồn phần chốt dưới từ phía dưới lên và kiểm tra xem nó xoay có bị ma sát quá nhiều không. Nếu cần thì mài/miết cho trơn.

Sau đó cẩn thận chấm một ít keo 502 (superglue) lên phần bên trong của phần chốt dưới đang lộ ra, nhớ tránh để keo dính vào nắp. Ép phần chốt trên xuống chỗ keo. Nếu cần, dùng đồng xu đặt vào rãnh để canh cho hai mảnh thẳng hàng.

Giữ phần chốt trên và dưới trong lúc keo se lại, thỉnh thoảng xoay nắp một chút để đảm bảo keo không dính chốt vào nắp.

Lắp ráp bản lề

Kiểm tra xem một đoạn filament có thể đi xuyên qua cả hai nửa bản lề mà không cần ép quá mạnh không. Nếu cần, có thể dùng mũi khoan nhỏ / pin vise để làm sạch đủ cho filament đi qua.

Canh thẳng hai mảnh (đều theo đúng hướng lúc in), rồi luồn một đoạn filament xuyên qua cho tới khi ra tới đầu bên kia. Cắt gọn hai đầu. Muốn chắc hơn thì chấm một giọt keo ở một hoặc cả hai đầu, hoặc dùng mỏ hàn để “hàn” cố định tại chỗ.

Cách dùng

Để đóng, đảm bảo chốt đang xoay về phía phần bên trong của nắp, rồi xoay nắp lại cho tới khi vào khớp.

Dùng đồng xu, tua vít đúng cỡ, hoặc dụng cụ khác để xoay chốt cho tới khi gài vào. Rãnh trên chốt nên vuông góc với đầu chốt và bản lề.

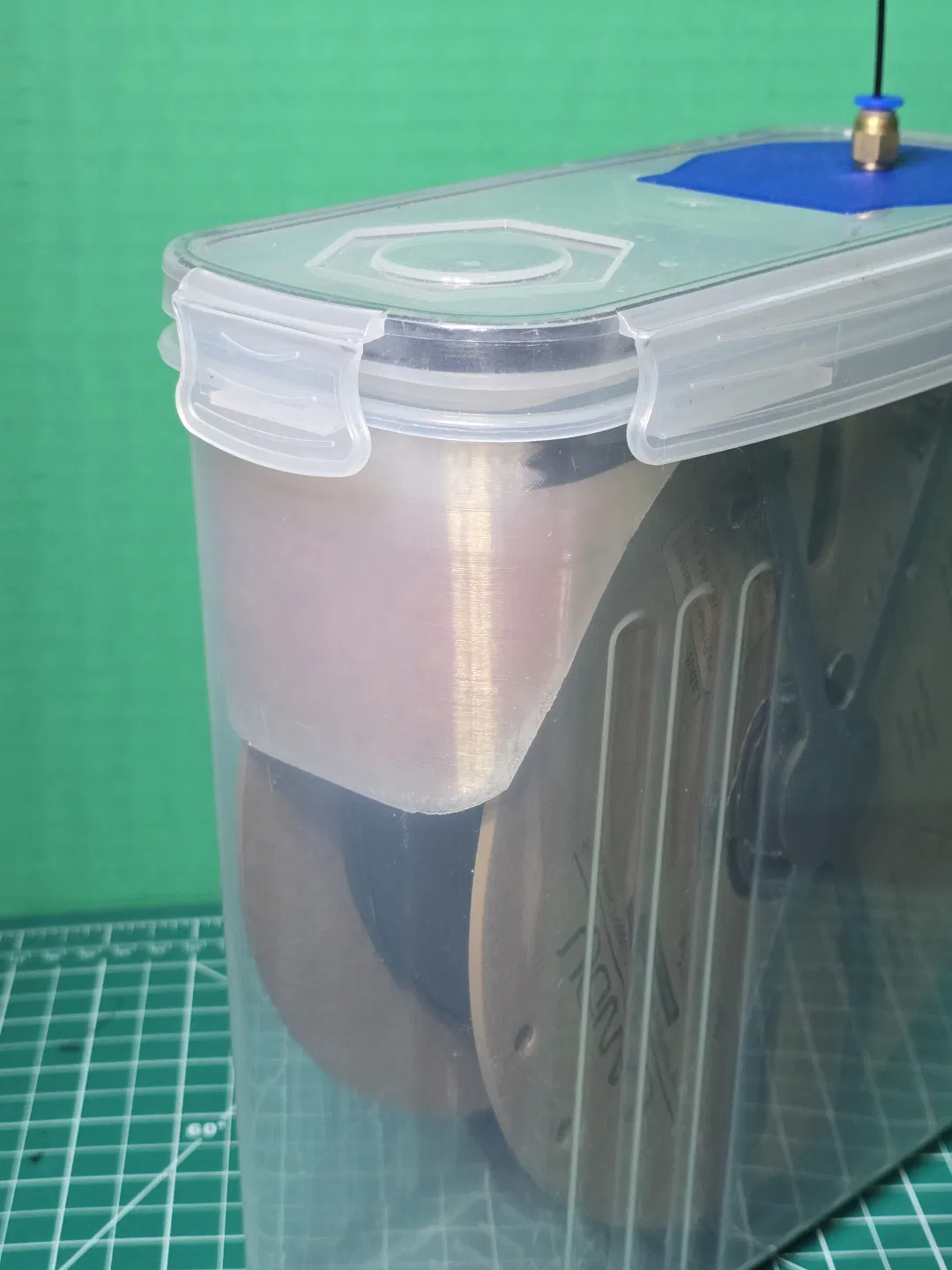

Giờ thì có thể trượt vào drybox và nó sẽ chịu được đa số các “đợt tấn công” từ mấy bé mèo trong nhà.
