Vỏ Joy-Con Nintendo Switch (Nintendo Switch Joycon Shells)

Khi sửa Joy-Con thì cũng như nhiều người khác, mình bị tuôn ren (strip) một hoặc vài con ốc Y, rồi phải làm hư vỏ để lấy ốc ra và sửa Joy-Con.

Vậy là mình cần vỏ mới, nhưng sao phải mua một món nhỏ xíu bằng nhựa trong khi có máy in 3D là in được đủ màu theo ý muốn?

Đây không phải bản sao 1-1; mình có chỉnh sửa một vài chỗ cho dễ in được, và mình muốn chia sẻ theo kiểu để người khác có thể chỉnh sửa dễ dàng, nên mình không chọn quét 3D. Mình đã đo và test khá nhiều để mọi thứ khớp, và để nút bấm có độ sâu cũng như cảm giác bấm đúng.

Thậm chí còn dùng chung được với các linh kiện zin!

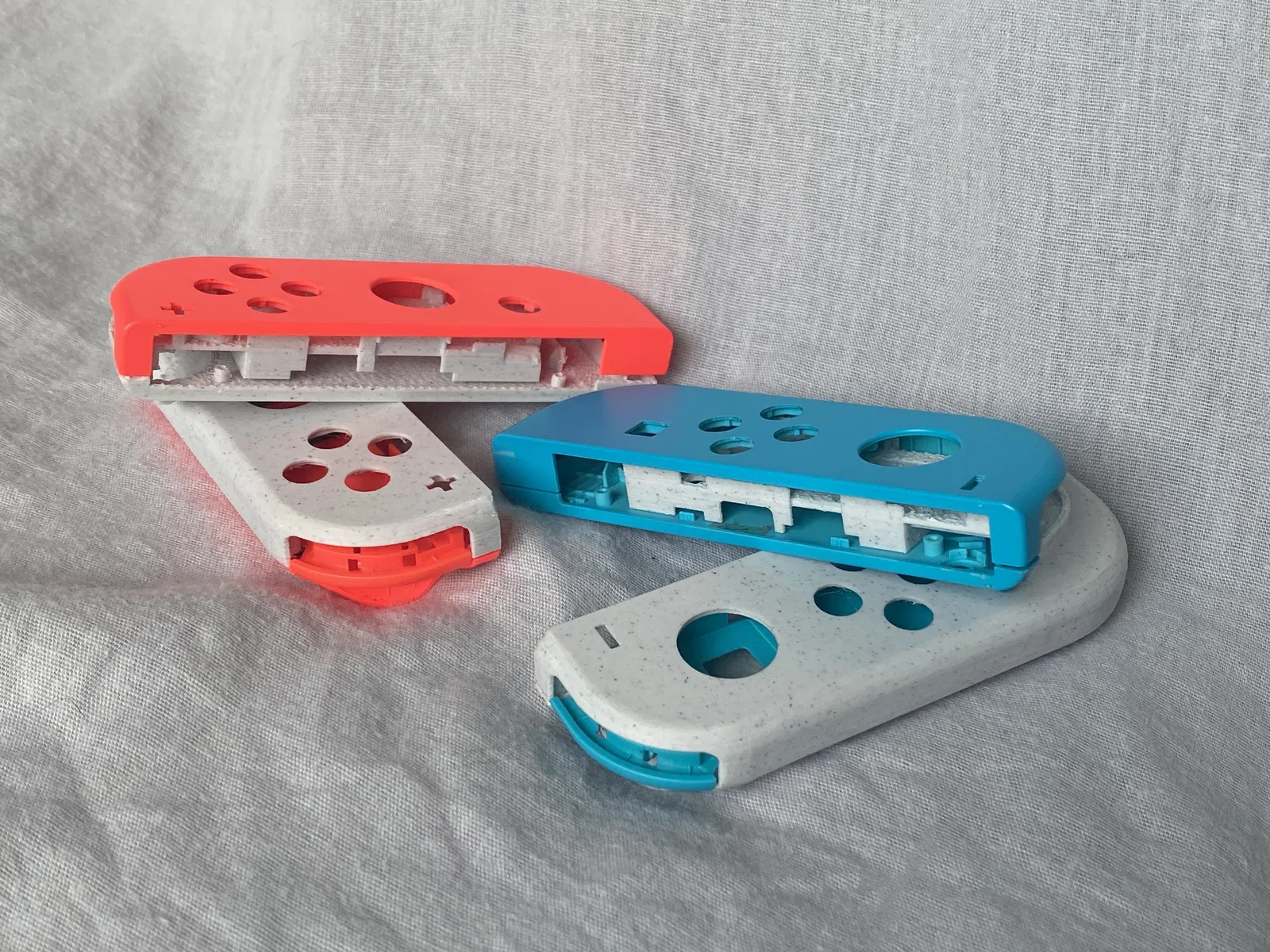

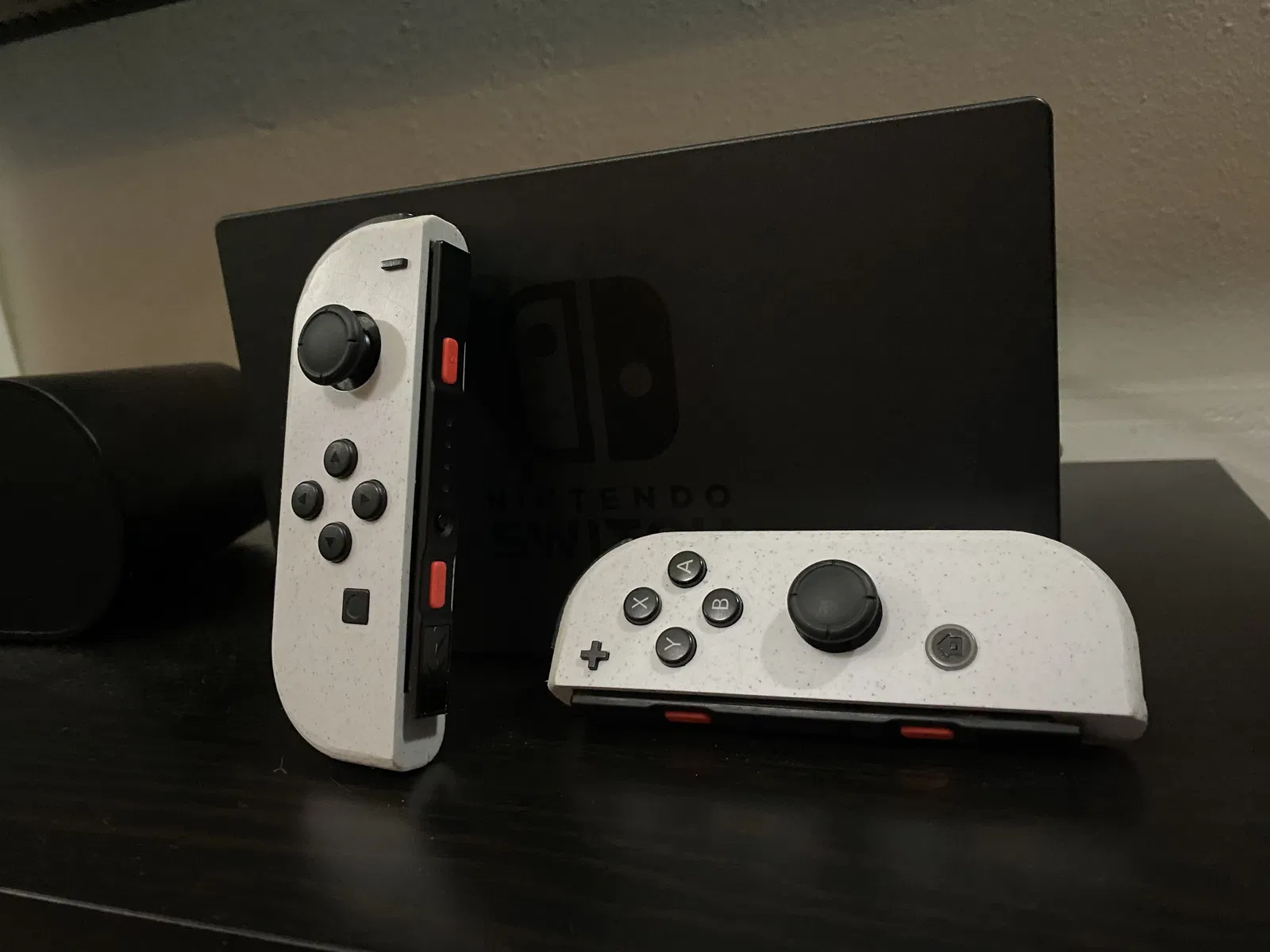

(Phần màu trắng là marble PLA)

Cài đặt in

Tất cả các part nằm trong một file duy nhất nhưng có thể tách ra trong slicer.

Vật liệu: PLA (Mình có thử PETG nhưng support rất khó gỡ)

0.10mm DETAIL

Vị trí seam: Random

Tạo support: ☑

Ngưỡng overhang: 25

Số lớp raft: 2

Top contact Z distance: 0.2

Pattern: Rectilinear grid

Chỉ tạo support trên build plate: ☑

XY separation giữa vật thể và support: 25%

Cài đặt theo từng part

The Front: Raft layers: 0

The Middle: XY separation giữa vật thể và support: 60%

Hậu xử lý

4/6 part cần support và nên gỡ hơi cẩn thận.

Có thể sẽ thấy seam khá rõ, bạn có thể xử lý/đánh lại nếu muốn.

Nếu cần, bạn có thể làm mịn mép của các miếng The Front bằng “deburring tool” (nó không mịn do overhang).

Lắp ráp

Mình có thể giải thích cách thay vỏ Joy-Con, nhưng có nhiều người làm tốt hơn mình.

https://www.ifixit.com/Guide/Nintendo+Switch+Right+Joy-Con+Shell+Replacement/130386

https://www.ifixit.com/Guide/Nintendo+Switch+Left+Joy-Con+Shell+Replacement/130378

Bản mới nhất V2 - Cập nhật lần cuối 21-7-2024.

• Chỉ thay đổi miếng middle bên trái
• Sửa nút minus
  • Nút minus trước đó bị lùi quá xa so với nút plus.
