Đế Raspberry Pi 4B + ngàm fan 4010 & pát gắn DIN rail loại chắc

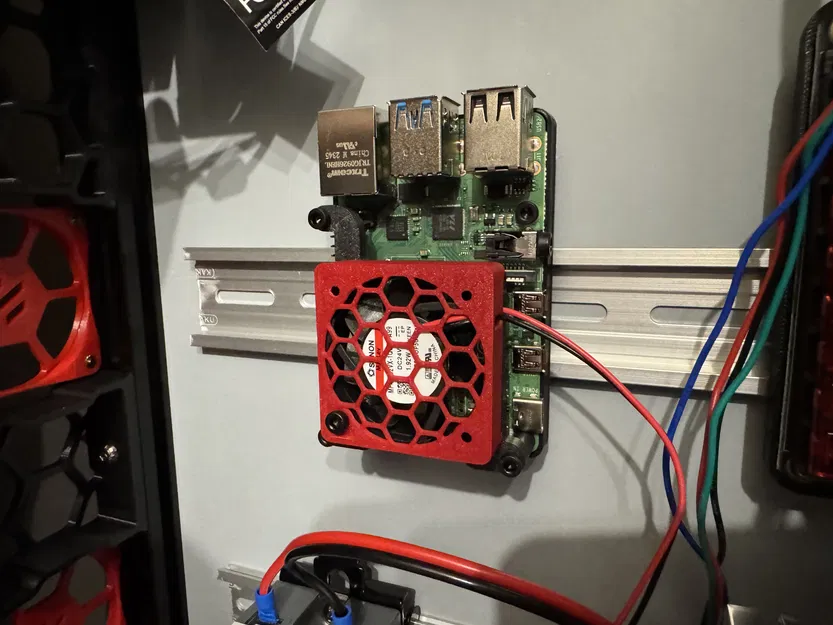

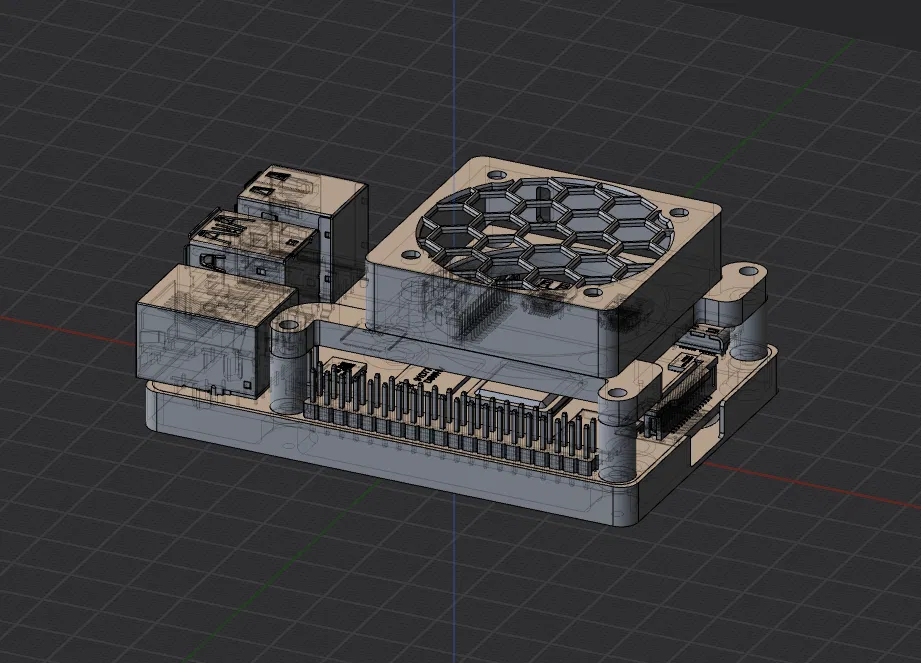

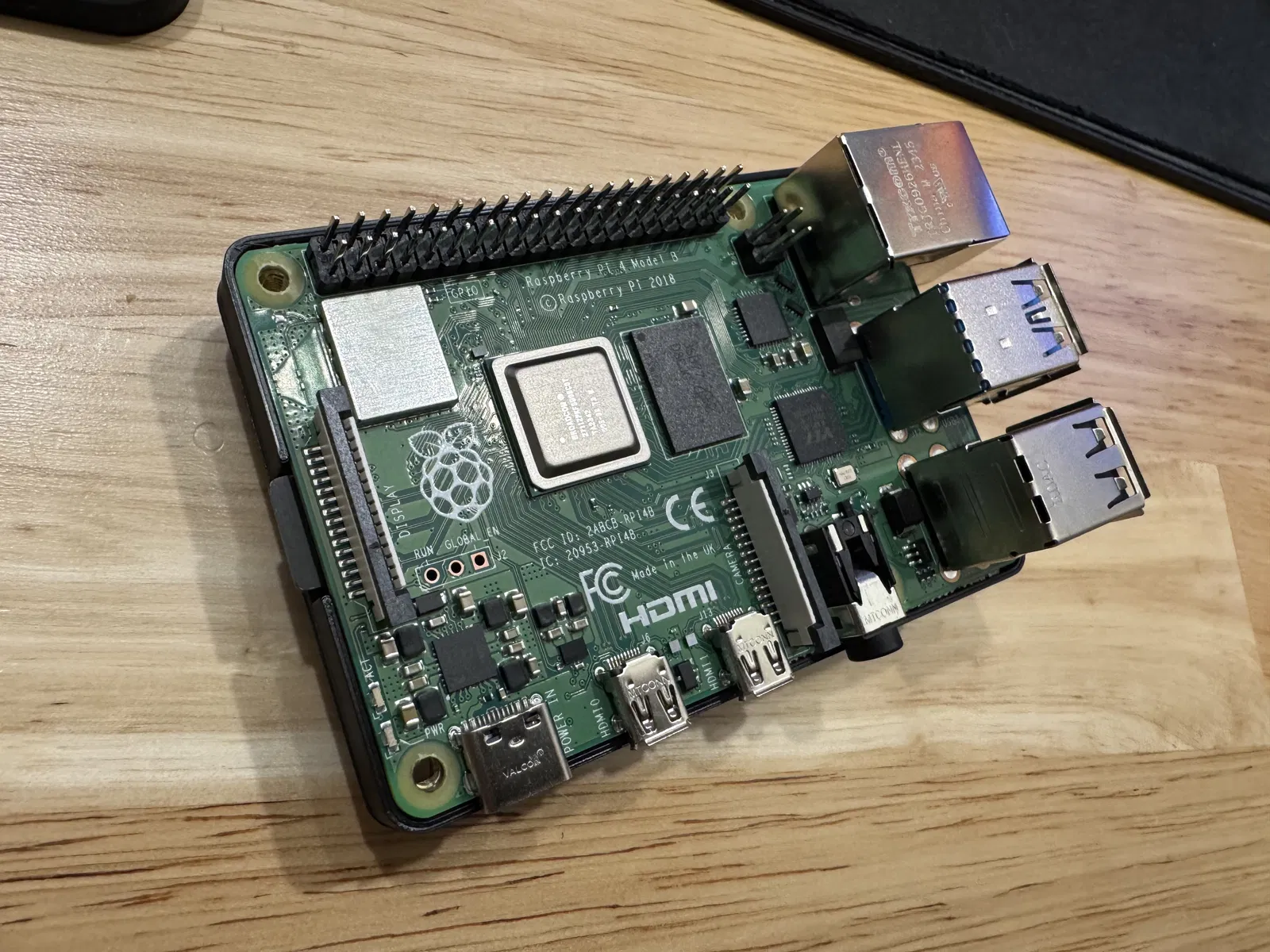

Mẫu này bọc toàn bộ phần đáy và cạnh của board Raspberry Pi 4, chừa một khe mở ở phía dưới để tháo thẻ microSD cho dễ. Dùng 2 pát gắn DIN rail low-profile để lắp Pi 4 lên DIN rail chắc chắn hơn, đỡ rung lắc. Ngàm gắn fan 4010 kiểu 3 điểm giúp Pi 4 mát hơn, và thiết kế ống dẫn gió (fan shroud) được làm đồng bộ với mod OctoGlasses của Ramalama2 cho board Octopus Pro. Fan shroud có 2 rãnh ở hông để đi dây quạt, dùng được cho cả hướng push lẫn pull.

Bạn sẽ cần mũi khoan 3mm để nới rộng các lỗ trên Pi4B vì lỗ hơi nhỏ so với bulong M3. Có kèm file STEP cho baseplate nếu bạn muốn chỉnh lại thiết kế case/backplate để dùng bulong M2 hoặc M2.5 thay vì M3.

Cần heatset insert M3 chuẩn Voron cho phần case, ngàm gắn fan 4010 và các ngàm DIN rail. Cần vít M3 BHCS để bắt case lên các ngàm DIN rail.

BOM:
M3 x 5 x 4mm Heatset Inserts x 12 (4 cho mỗi phần - baseplate, fan mount, din mounts)
M3x6 BHCS x 2 (cho phần dưới của pát DIN)
M3x8 BHCS x 2 (cho phần trên của pát DIN)
M3x5 Bolt x 1 (bắt Pi4 vào baseplate)
M3x18-20 Bolt x 3 (cho ngàm fan 4010)
M3x16 Bolt x 4 (cho fan shroud)

Credits cho các pát DIN low-profile cũng như thiết kế lưới (mesh) của fan shroud thuộc về Ramalama2: https://github.com/Ramalama2/Voron-2-Mods/tree/main/DinClips
https://github.com/Ramalama2/Voron-2-Mods/tree/main/Octopus_Pro_FanCase
