LxW Radiant Ridge - Vỏ PC Full ATX nhỏ gọn

Hi,

Mình chia sẻ với bạn thiết kế vỏ PC mới của mình.

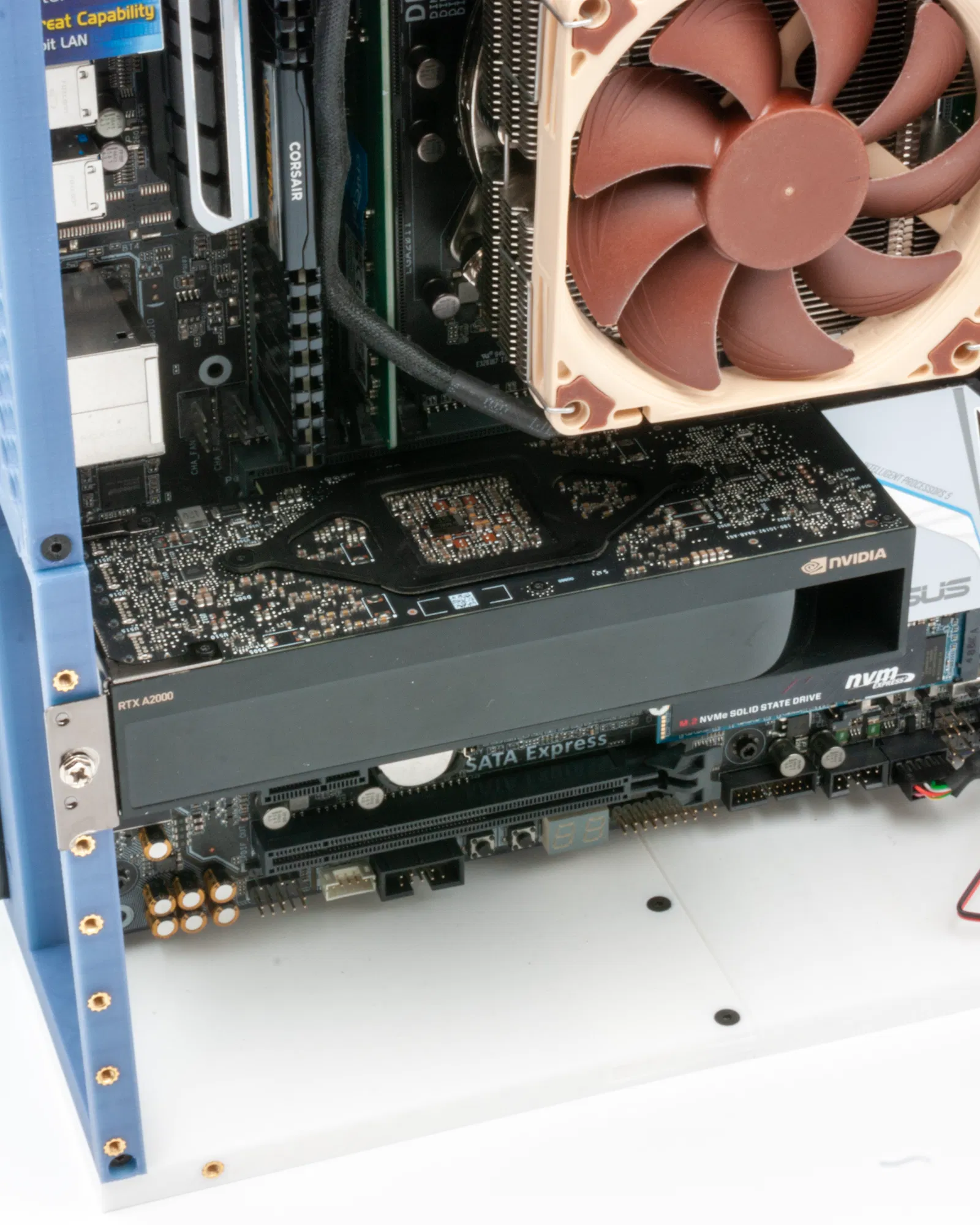

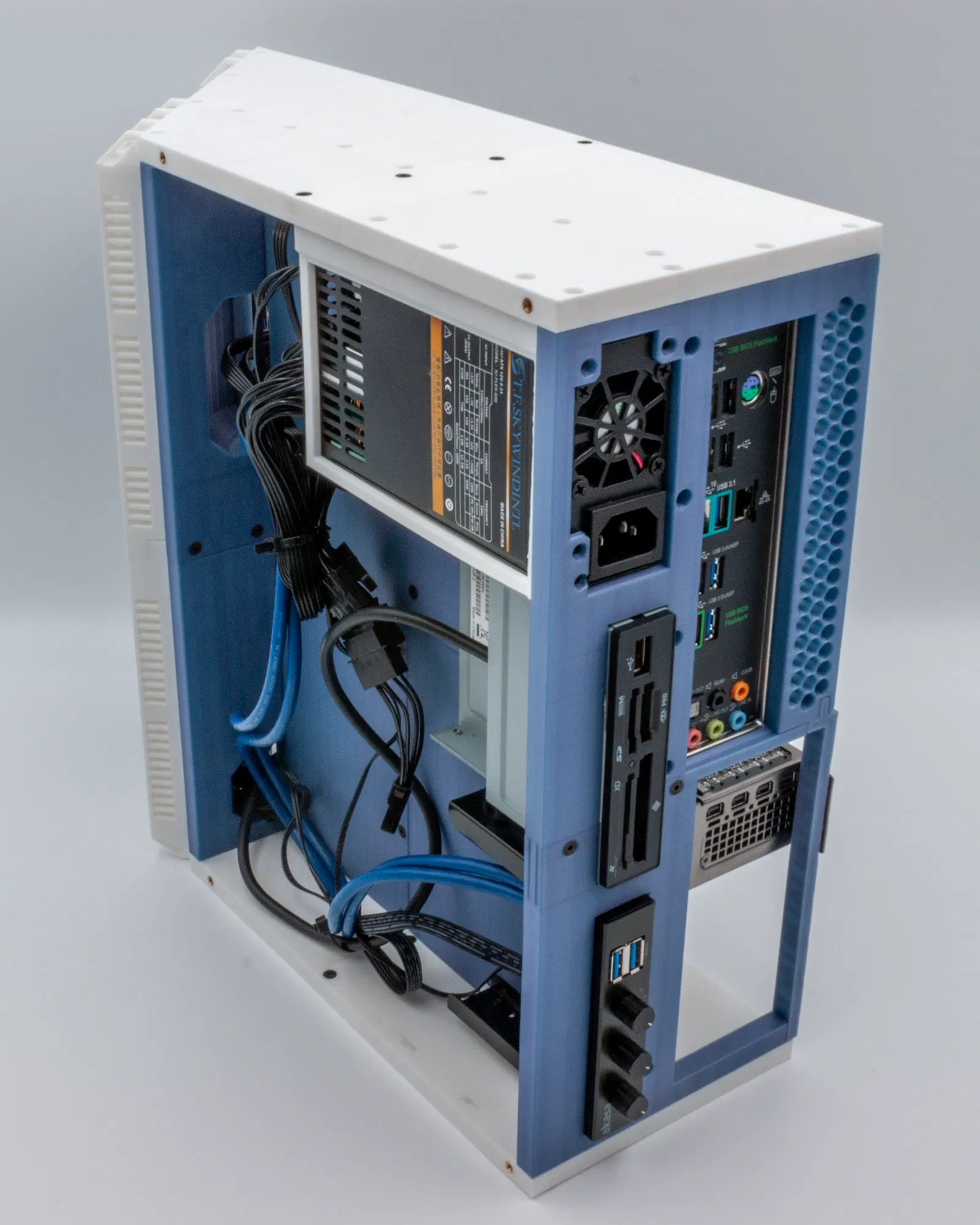

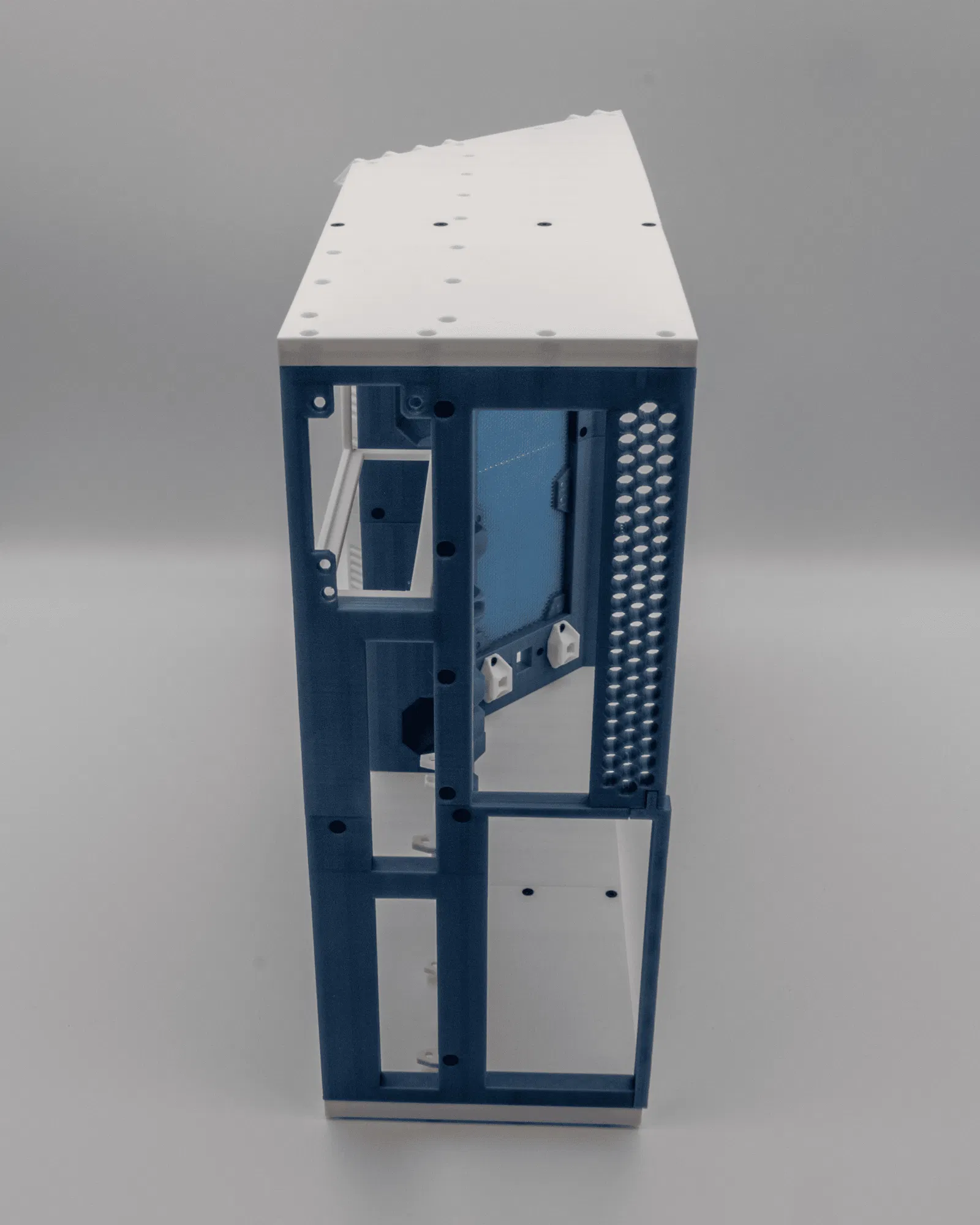

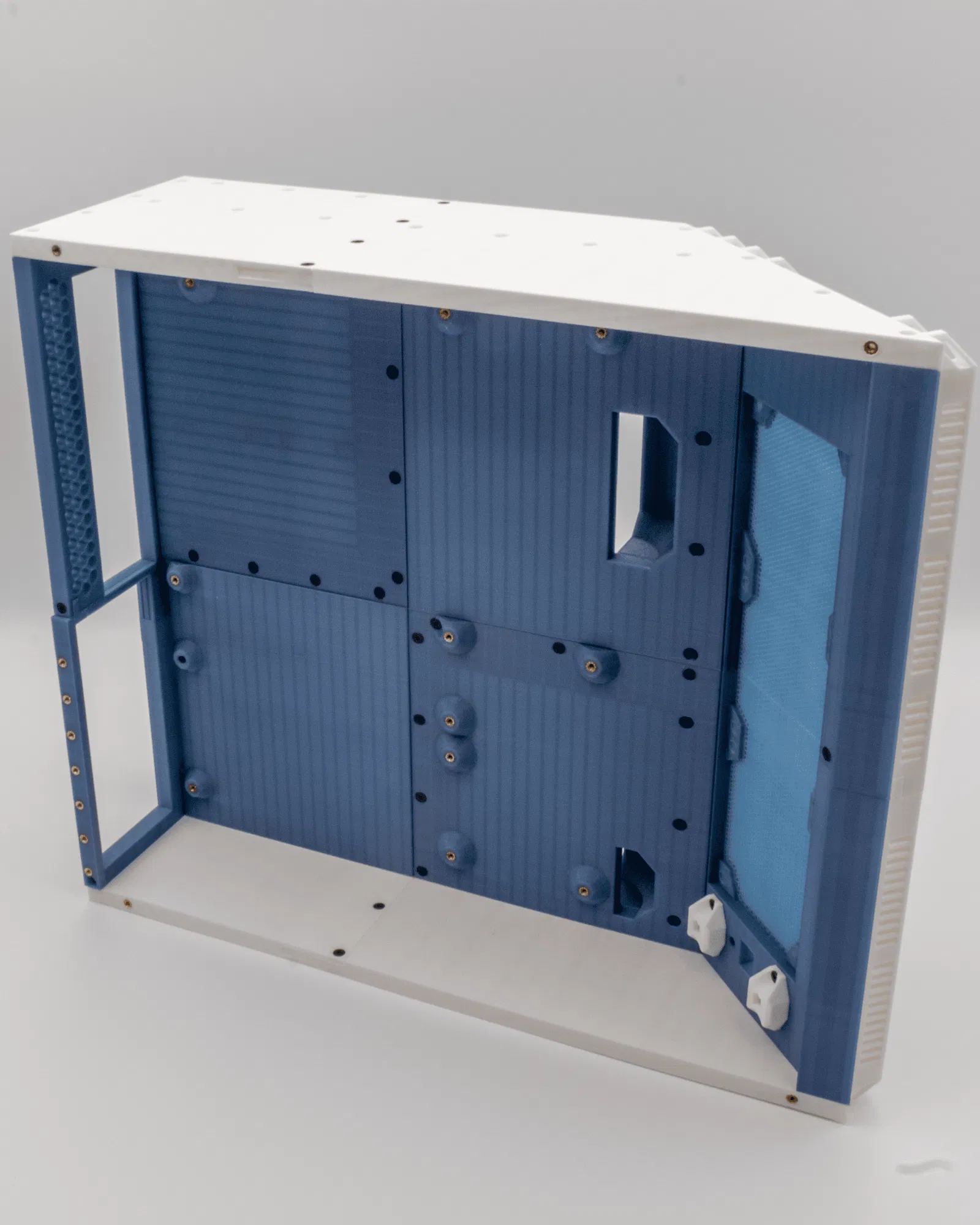

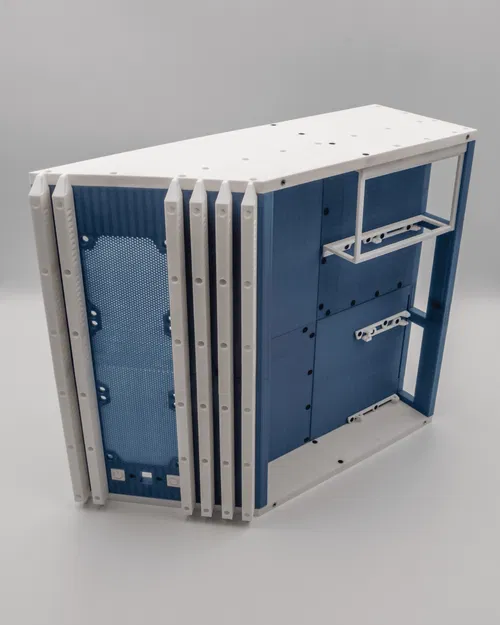

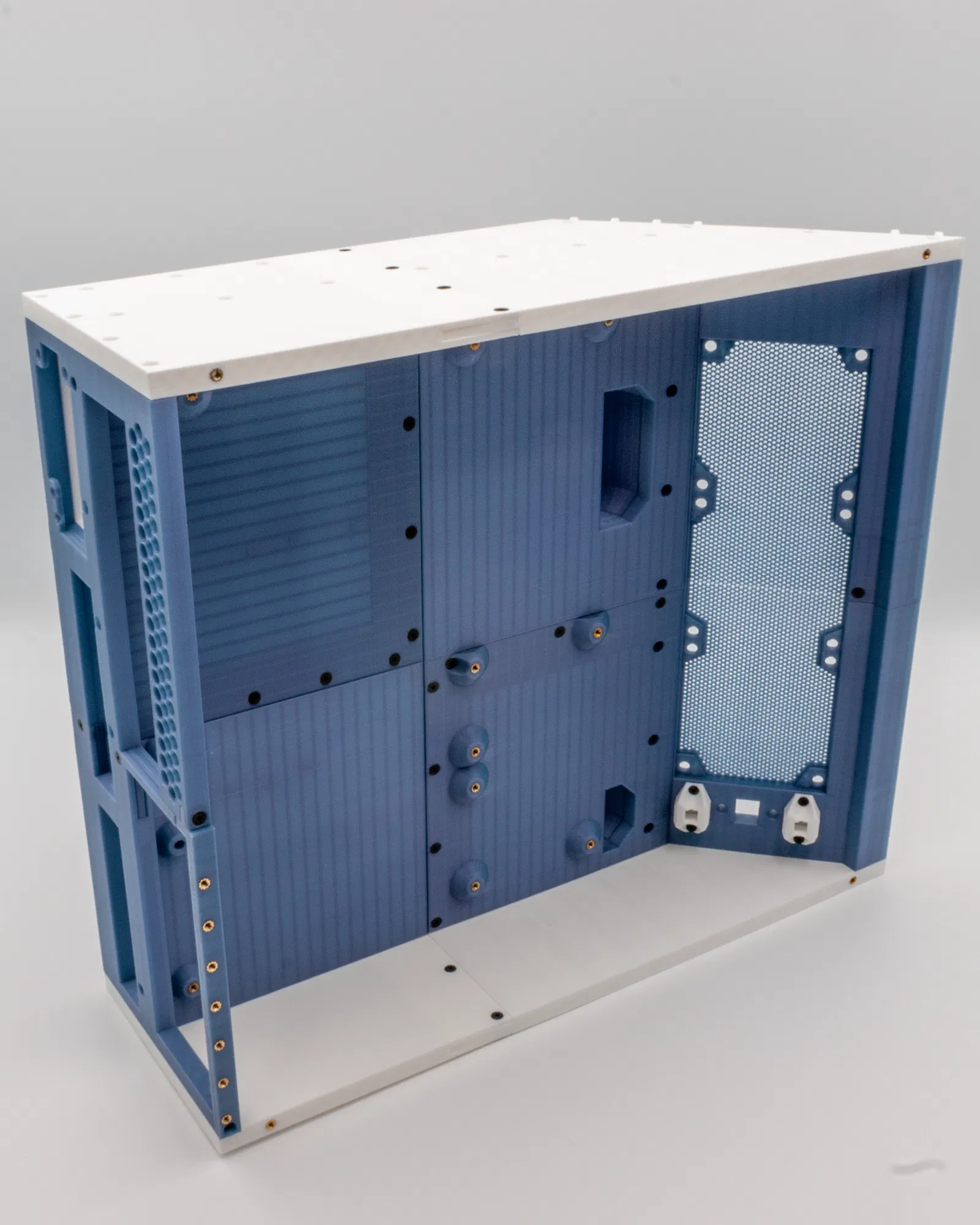

Mẫu này là một case nhỏ gọn, hỗ trợ full ATX motherboard (cũng dùng được mITX và mATX), 7 khe mở rộng low profile, 2 thiết bị “front bay” đặt phía sau, và dùng nguồn flex ATX PSU.

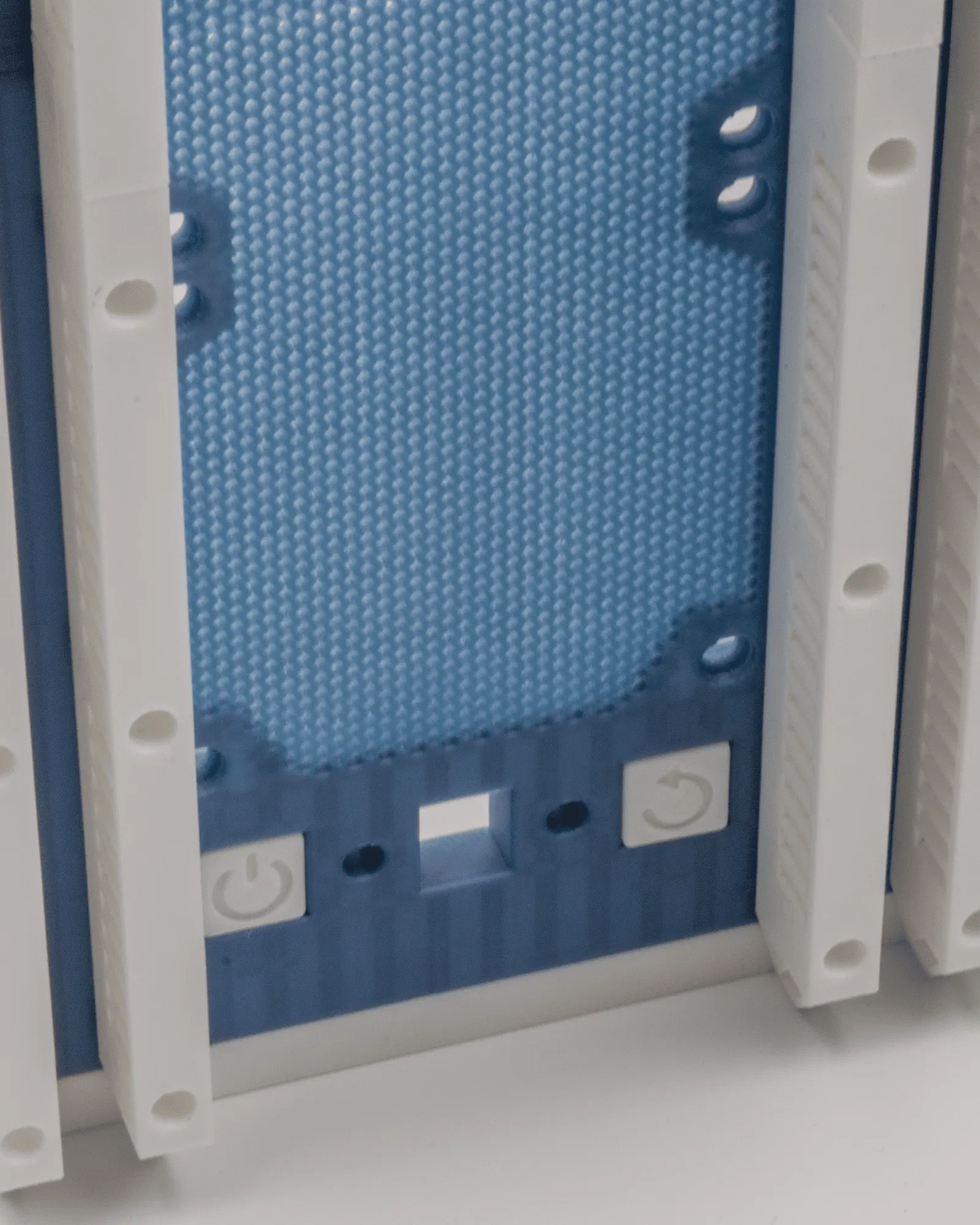

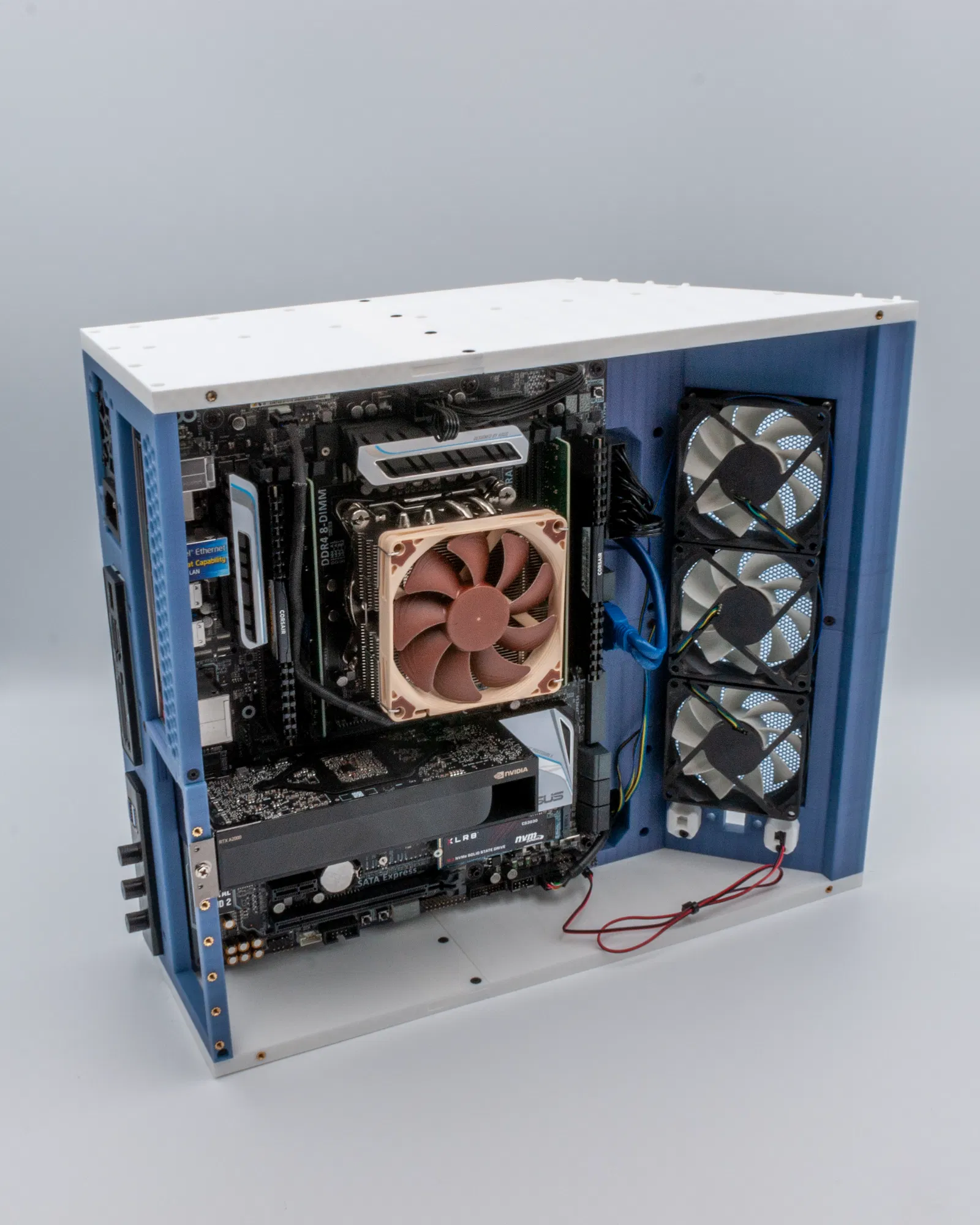

Hệ thống tản nhiệt bằng 3 quạt 80mm, ngoài ra còn có nút nguồn và reset custom cùng 2 LED báo trạng thái.

Mình cũng làm animation, mô phỏng luồng gió (airflow simulation), render và chụp ảnh đầy đủ để bạn dễ hiểu mình đã làm gì và hình dung toàn bộ dự án rõ hơn.
Một số link là affiliate và giúp mình có thêm kinh phí để tiếp tục làm, nên cảm ơn rất nhiều nếu bạn dùng link đó.

Tất cả file đã được sắp xếp theo thư mục, kèm theo file PDF tóm tắt mọi thứ bạn cần biết về case. Bên trong gồm:

1. Lý do/định hướng thiết kế (design’s why)
2. Bản phác thảo, ý tưởng và nguồn cảm hứng cho nền tảng mình bắt đầu
3. Tóm tắt các tính năng của case
4. Lộ trình (roadmap) cho các bản cập nhật tương lai
5. Danh sách linh kiện cần để build case, kèm dụng cụ
6. Thiết lập in và lời khuyên, loại filament đã dùng, v.v.
7. Cách lắp ráp từng phần theo từng bước, kèm mẹo cho từng cụm
8. Tất cả chi tiết, các biến thể của chi tiết và xem trước một số tính năng sắp ra
9. Render tập trung vào tính năng
10. Animation lắp ráp case theo đúng thứ tự khuyến nghị
11. Mô phỏng airflow bên trong case (chưa phải chính xác nhất nhưng mình đang cải thiện)

12. Thư viện hình ảnh của case khi chưa lắp và khi đã lắp phần cứng.

Các bản update cũng đang chuẩn bị ra, kèm theo chi tiết mới và tính năng mới theo góp ý/yêu cầu của mọi người.

Follow mình trên Instagram, nơi mình chia sẻ toàn bộ hành trình từ ý tưởng tới bản in hoàn thiện.

Update1:
- Thêm vài “chân đế” để nhìn cao ráo, đẹp hơn.

Update2:

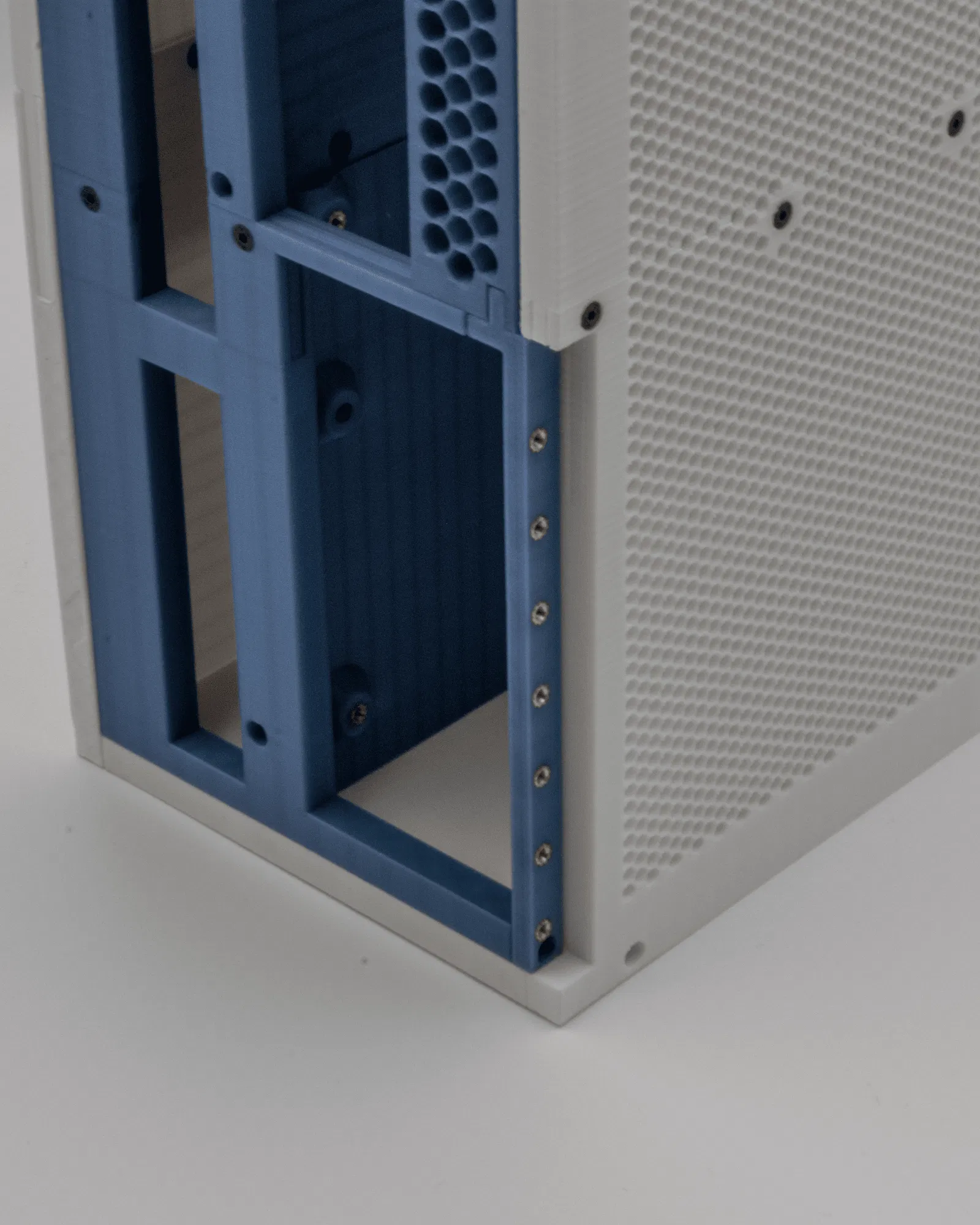

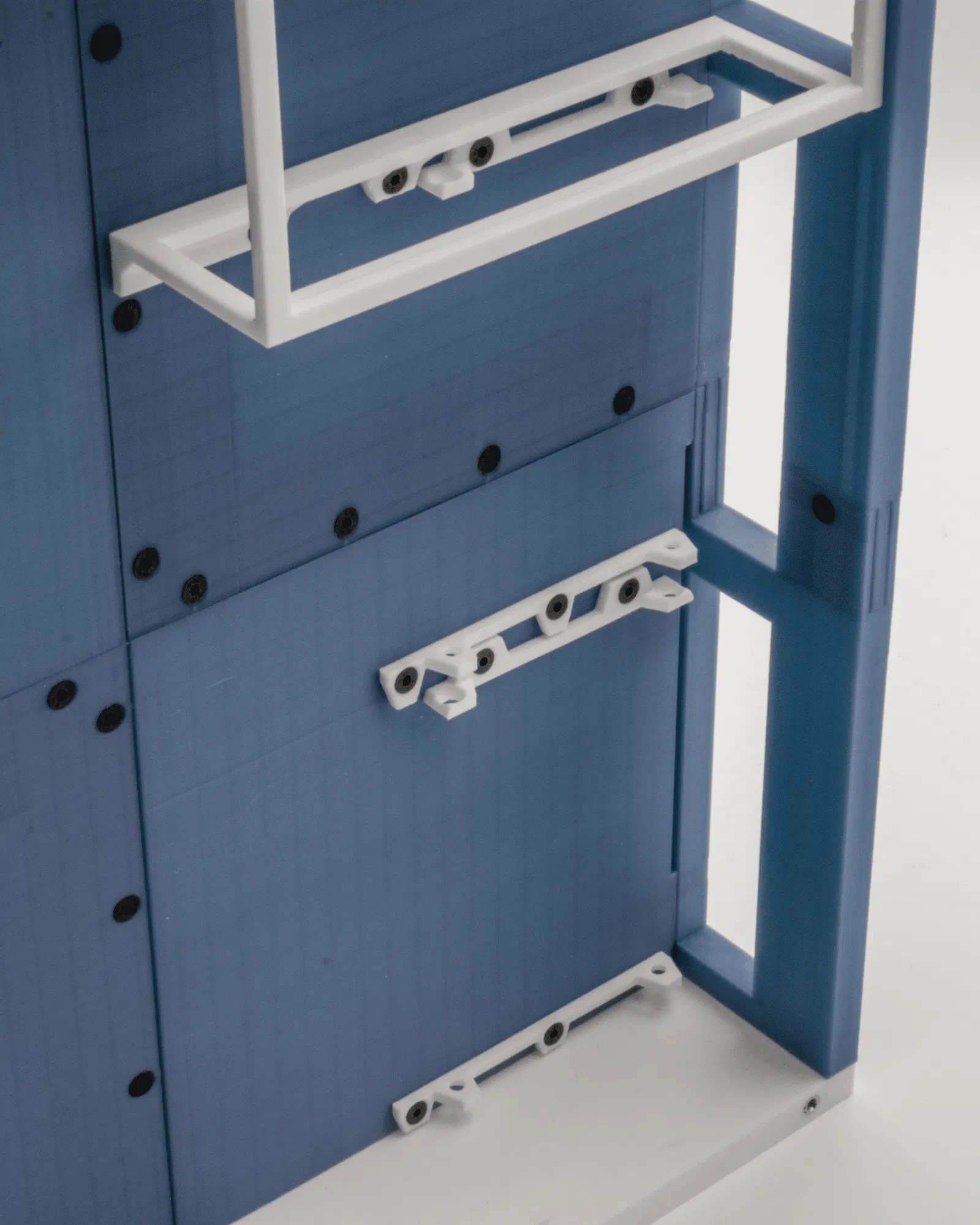

- Sửa bracket khe mở rộng + thêm các biến thể.
- Thêm biến thể back plate không có lỗ cắt 3.5" cho front bay devices. Tương thích gắn HDD 3.5" v.v.

Update3:
- Thêm file USB và LEDs, đồng thời cập nhật các mục trong PDF.
- Sửa một vài lỗi nhỏ
- Sửa các link affiliate AliExpress (cảm ơn rất nhiều bạn nào dùng link để ủng hộ mình).
