Giá đỡ đầu nối nguồn MC4 Solar Power Connector Bracket
Bracket/holder dạng programmatic để giữ 2 đầu nối MC4, tránh tuột ra. Có kèm file Fusion 360 để chỉnh tham số _BracketCount_ nhằm tăng/giảm số ngàm, rồi export .step để slice và in.
788
Lượt Xem
28
Lượt Thích
158
Lượt Tải
Cập Nhật Mar 02, 2026
Mô tả

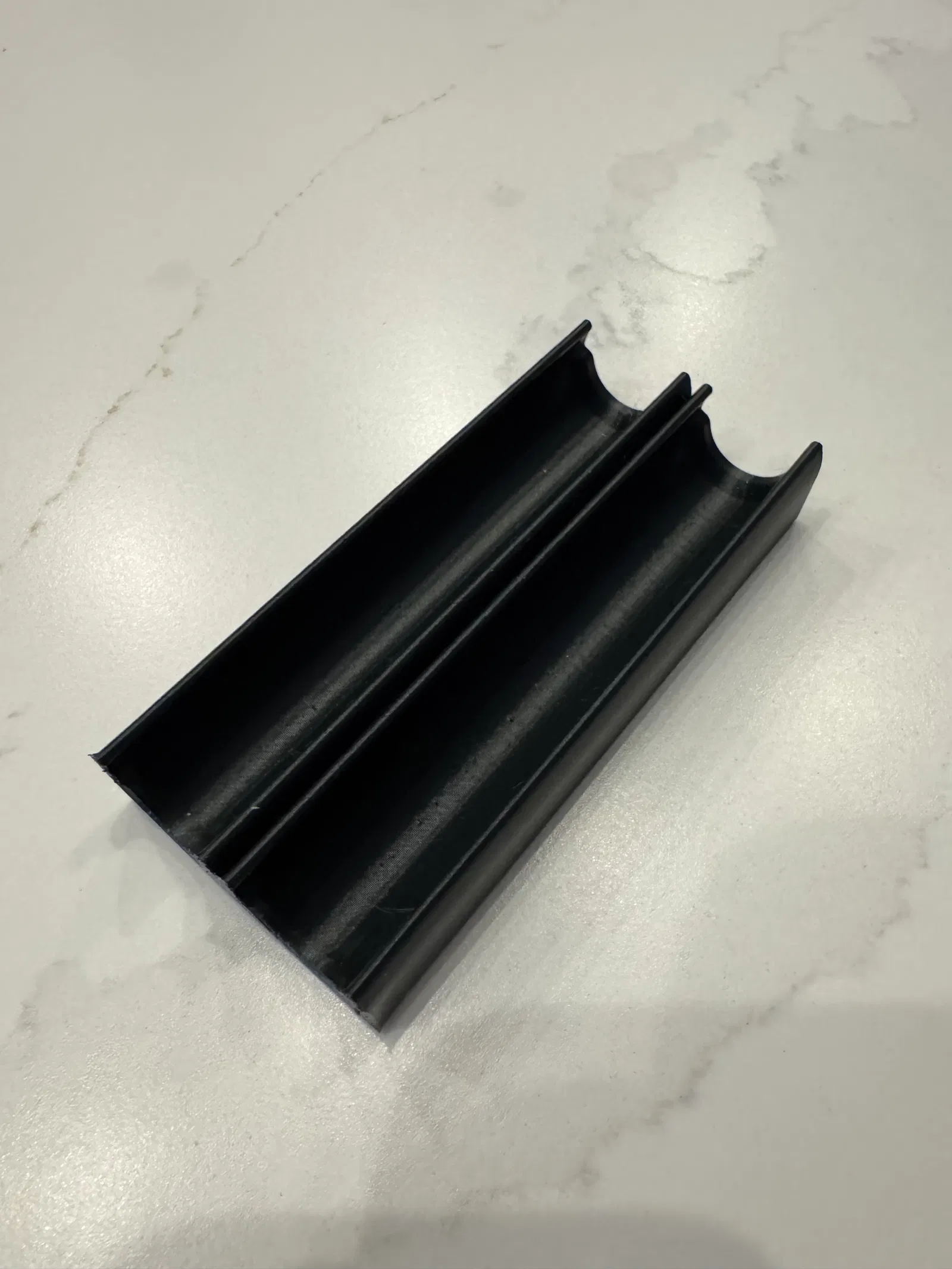

File .step này được thiết kế để giữ 2 đầu nối nguồn MC4 và ngăn chúng bị tuột ra.

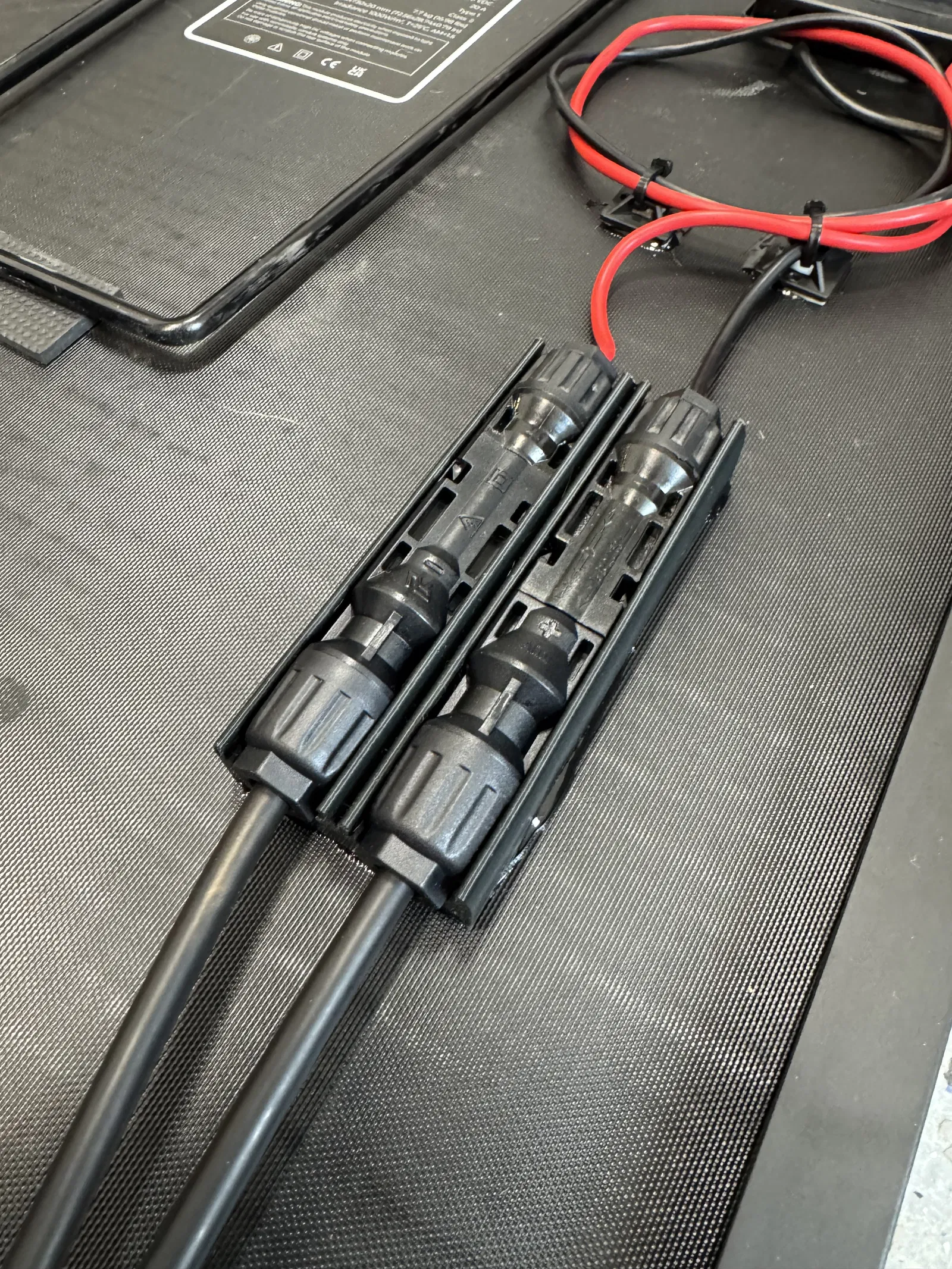

Mình in theo phương thẳng đứng bằng ASA, rồi dán epoxy vào mặt sau của một tấm pin năng lượng mặt trời di động.
Nếu bạn cần giữ nhiều hoặc ít đầu nối hơn, mình có đính kèm file Fusion 360 và có thể chỉnh tham số BracketCount theo nhu cầu.
Hướng dẫn đổi số lượng ngàm giữ trong Fusion 360:
- Mở
MC4 Bracket - Programmatic.f3dtrong Fusion 360 - Nhấn

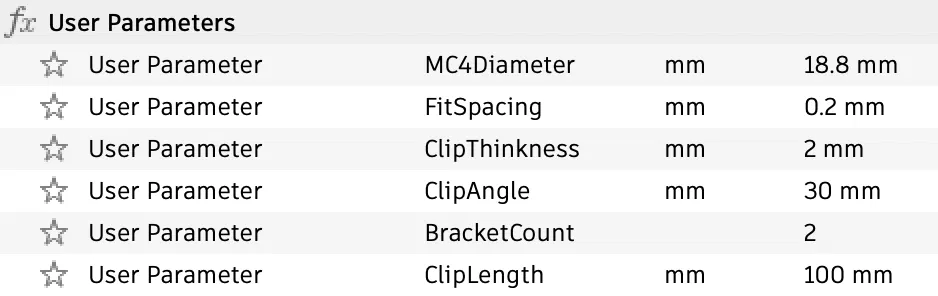

S, rồi gõChange Parametersvà chọn mục đó - Đổi BracketCount thành số lượng bracket bạn muốn
- Xuất file ra định dạng .step, slice và đem đi in
