Ender 5 ModMax V01 (CoreXY + bàn in 310x310mm)

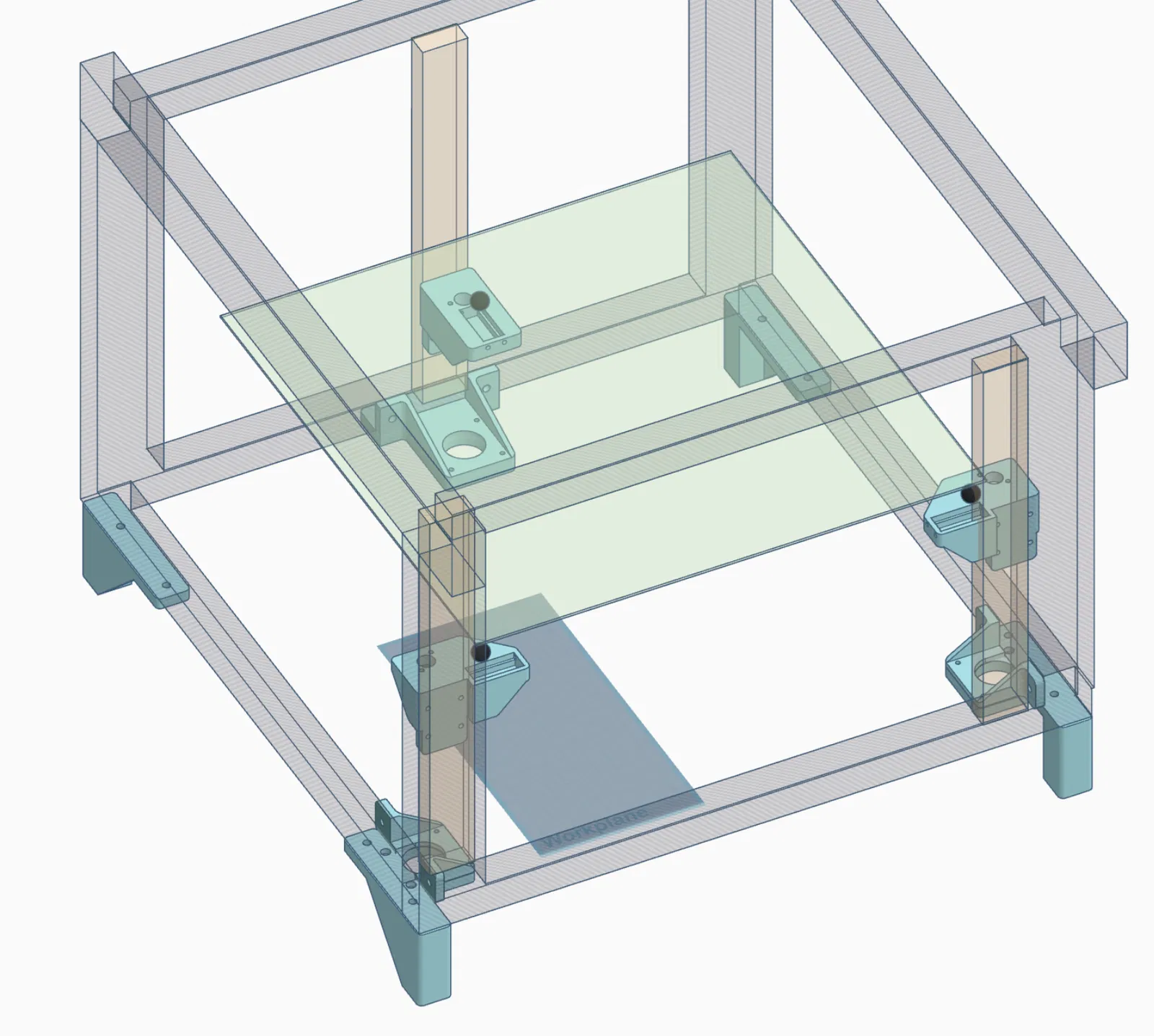

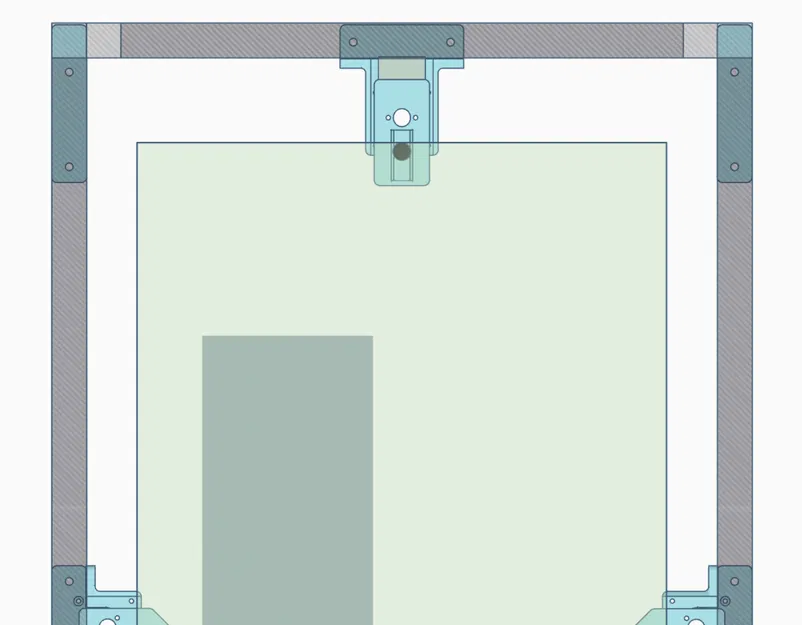

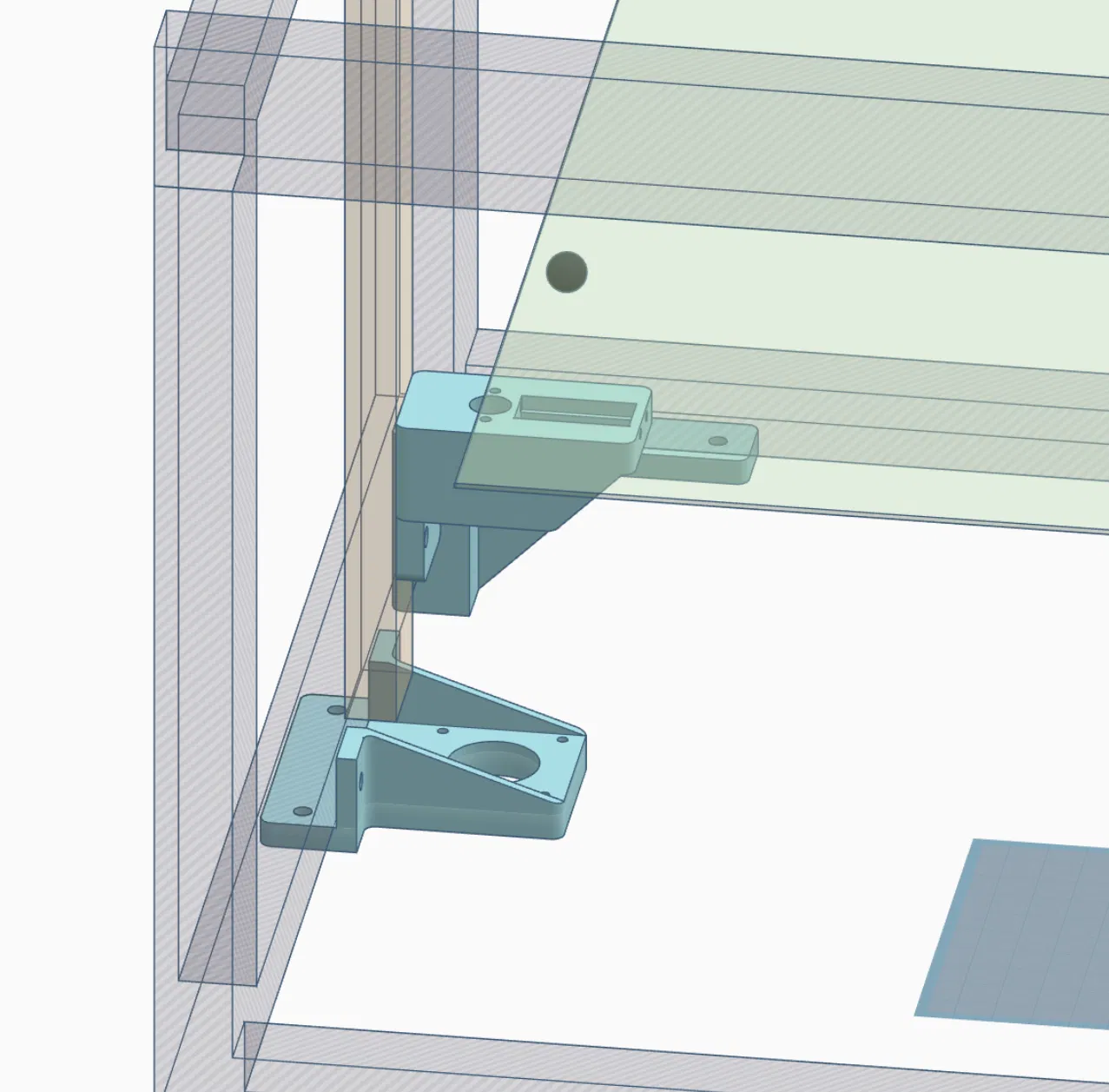

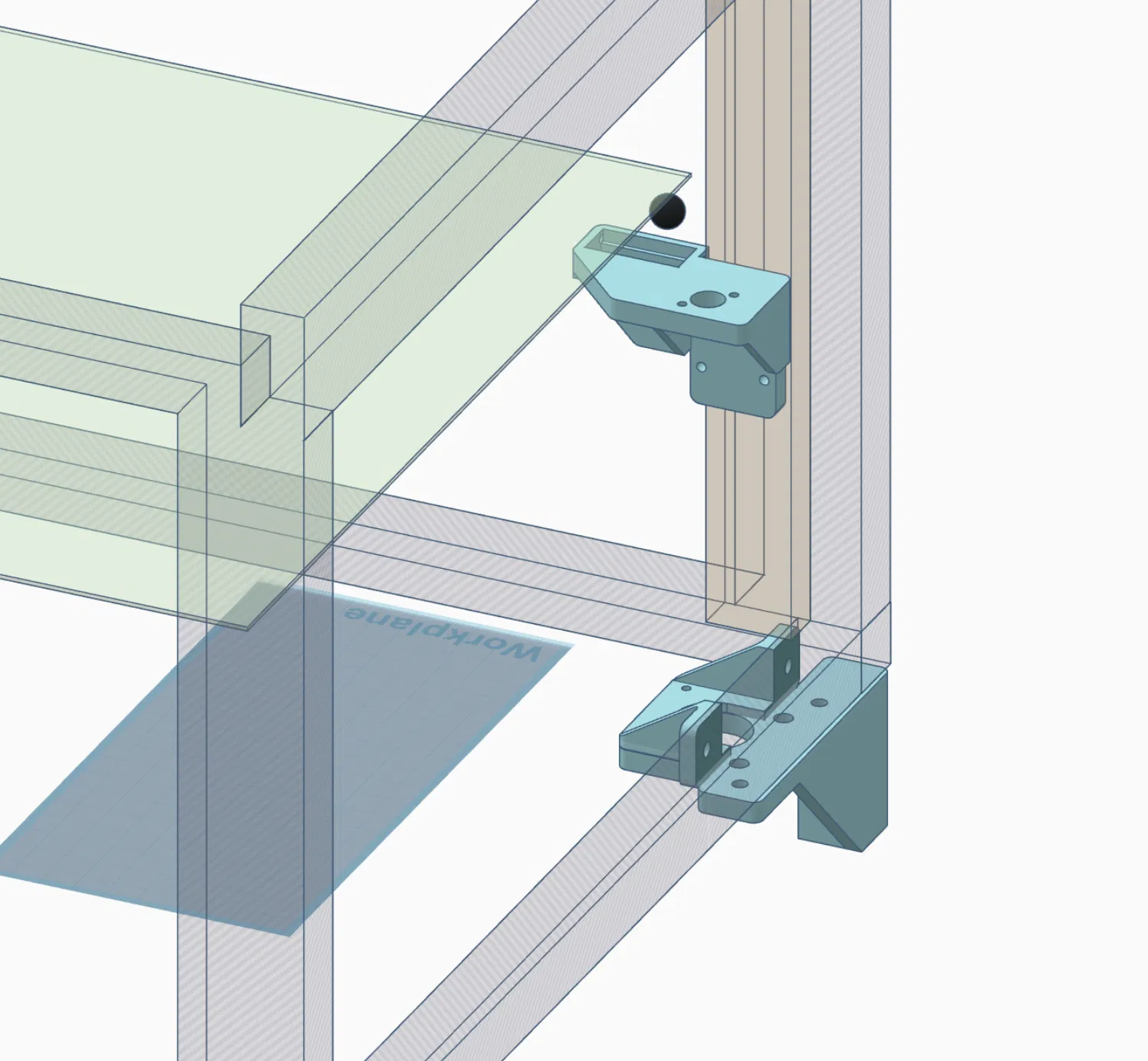

Cập nhật (2024 Nov 24) - Nhiều bạn hỏi xin bộ chi tiết trục Z của mình nên mình up lên luôn. Cái bed cần dùng các viên bi thép có ren M4 đường kính 10mm để bắt ở hai góc phía trước và vị trí giữa phía sau. Tùy độ dày của bed, bạn sẽ cần spacer và ốc để khi bed lên cao tối đa vẫn không cạ vào thanh giằng ngang phía trước của khung máy. Các viên bi tựa lên 3 cái Bed Mount, mỗi cái có 2 chốt kim loại 3x35 và 1 nam châm 10x30 đặt trong hốc. Cách này cho phép bed “float” và giãn nở khi cần. Nam châm nên dày 3–4mm. Mình thấy dung sai nam châm không ổn lắm nên bạn canh thử cái nào hợp nhất. Các bed mount gắn vào rail MGN12H bắt lên hai thanh đứng phía trước của khung và thêm một thanh nữa ở giữa phía sau. Mình dùng Oldham coupler để nối lead screw vào bed mount nhằm giảm truyền rung/lệch. Lead screw không cần bracket đỡ phía trên; tốt nhất để nó đứng tự do (không đỡ). Bạn có thể dùng loại lead screw và stepper nào cũng được. Mình tận dụng lại đồ còn dư từ Ender 5 và vài máy khác. Mình có nâng lead screw lên Tr8x2 và dùng POM lead screw nut, nhưng đồ zin cũng chạy tốt y như vậy. Danh sách món mình dùng:

• Bolsen 16pcs/Set 10mm M4 Threaded Steel Ball Rod Ends
• 400Pcs Electrical Outlet ABS Spacers, ID 3.2mm 4.2mm OD 1mm, 3mm 5mm 8mm 10mm 12mm 15mm
• uxcell 3 x 35mm(Approx 1/8") Dowel Pin 304 Stainless Steel 25Pcs
• Grtard 30 Pack Strong Neodymium Magnets Bar 30x10x3mm
• ENHOCIYT Neodymium Bar Magnets 30x10x4mm (30x10x4mm-12pcs)
• ReliaBot 380mm T8 Tr8x2 Lead Screw and Brass Nut OPTIONAL
• Befenybay 6PCS Diameter 8mm Black TR8x2 Lead Screw Nut OPTIONAL
• Oldham Couplers 3D Printer Z axis T8 Lead Screw Hotbed OPTIONAL

Mình lúc nào cũng muốn có một con máy 3D bự hơn, nhưng lại không thích kiểu đa số máy in rất “tốn diện tích” so với khổ in. Khi mình thấy MaxXY mod của SilentMobius dựa trên bản nâng cấp ZeroG Mercury One cho Ender 5, mình biết ngay đó là thứ mình muốn làm.

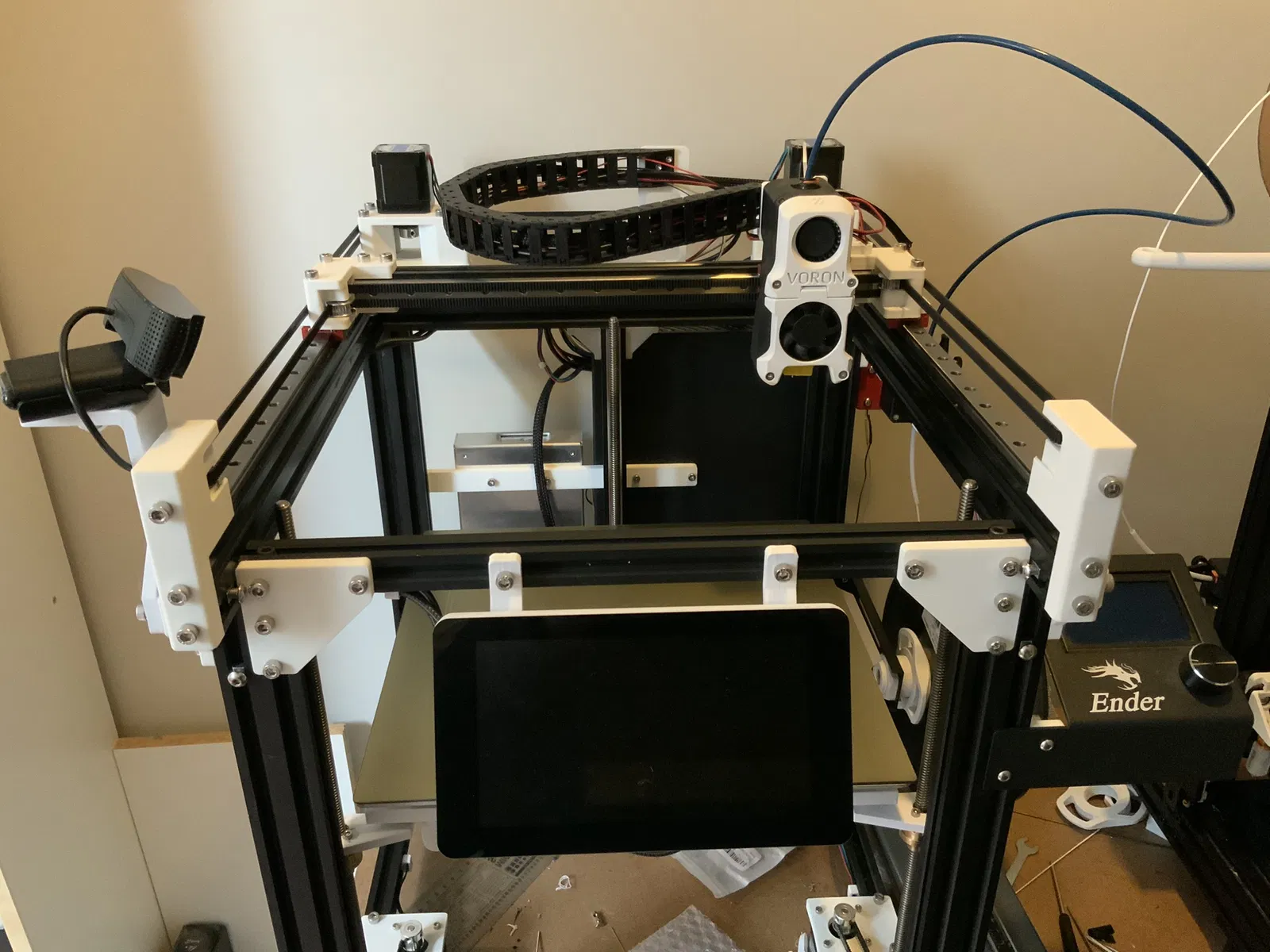

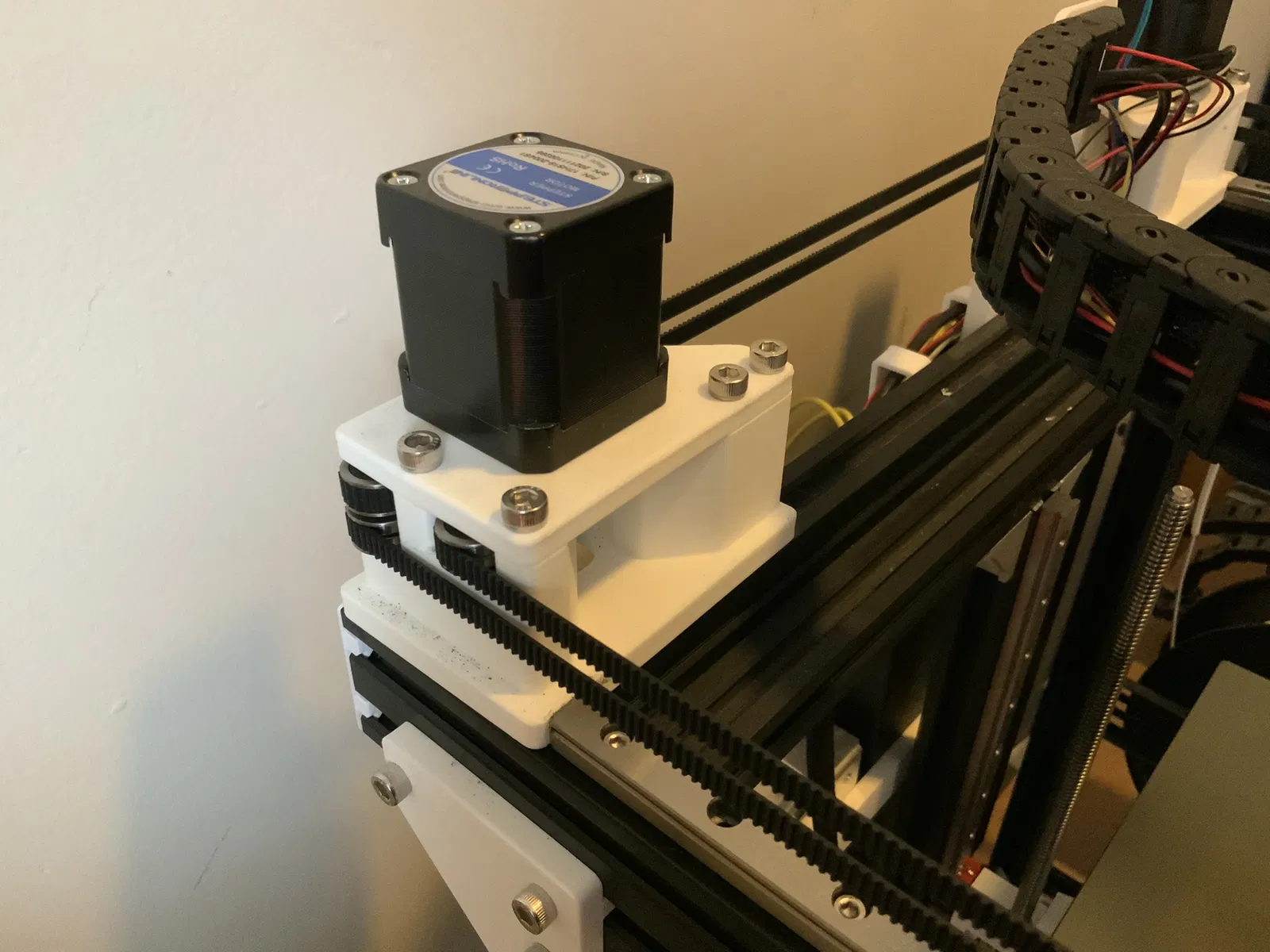

Phiên bản của mình cho phép dùng bed 310x310mm trong cùng footprint với Ender 5 Pro zin. Mình không hiểu sao cái này không nằm trong thiết kế MercuryOne “chuẩn”, trong khi thực chất chỉ là sửa lại vài chi tiết in. Khó có lý do gì để không chọn bed lớn hơn. À, cái bed mình đang dùng là của CR-10 (mình đoán vậy – mua từ eBay có $30).

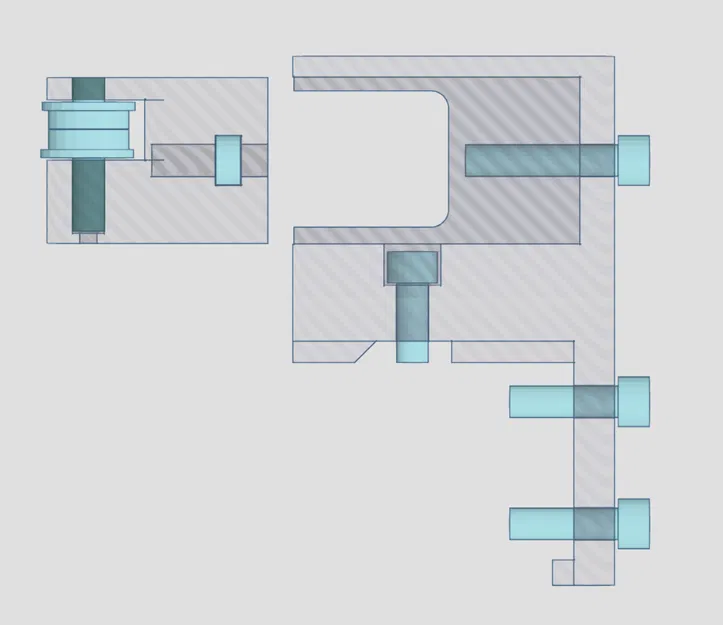

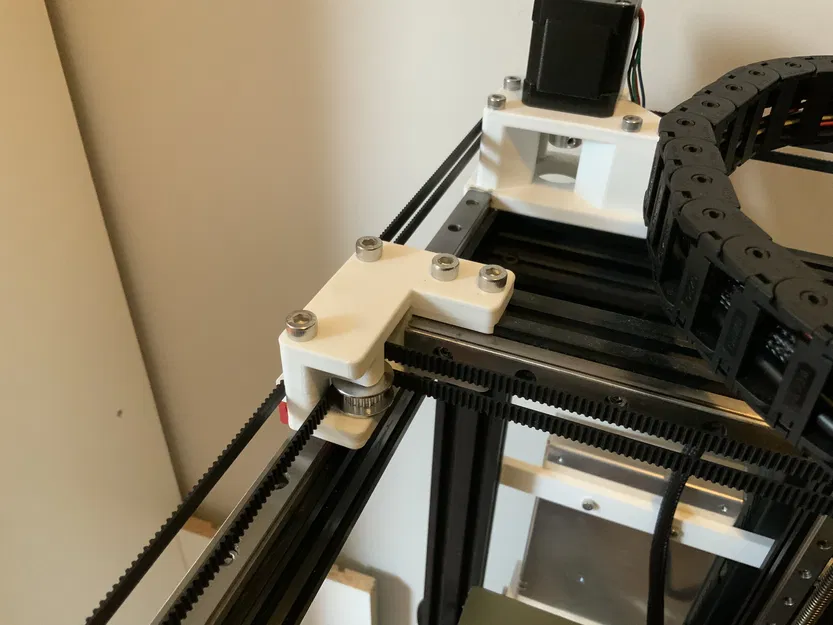

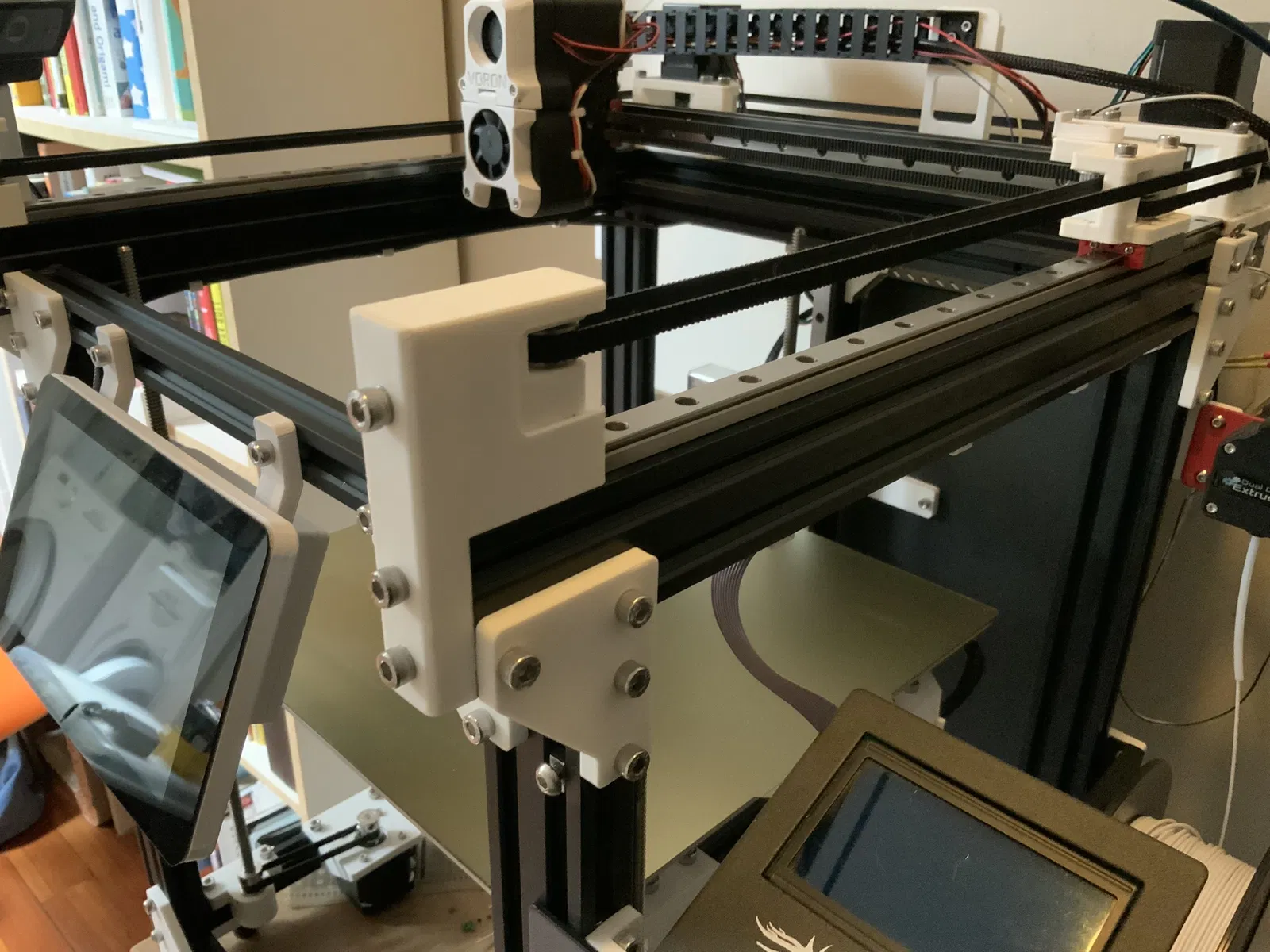

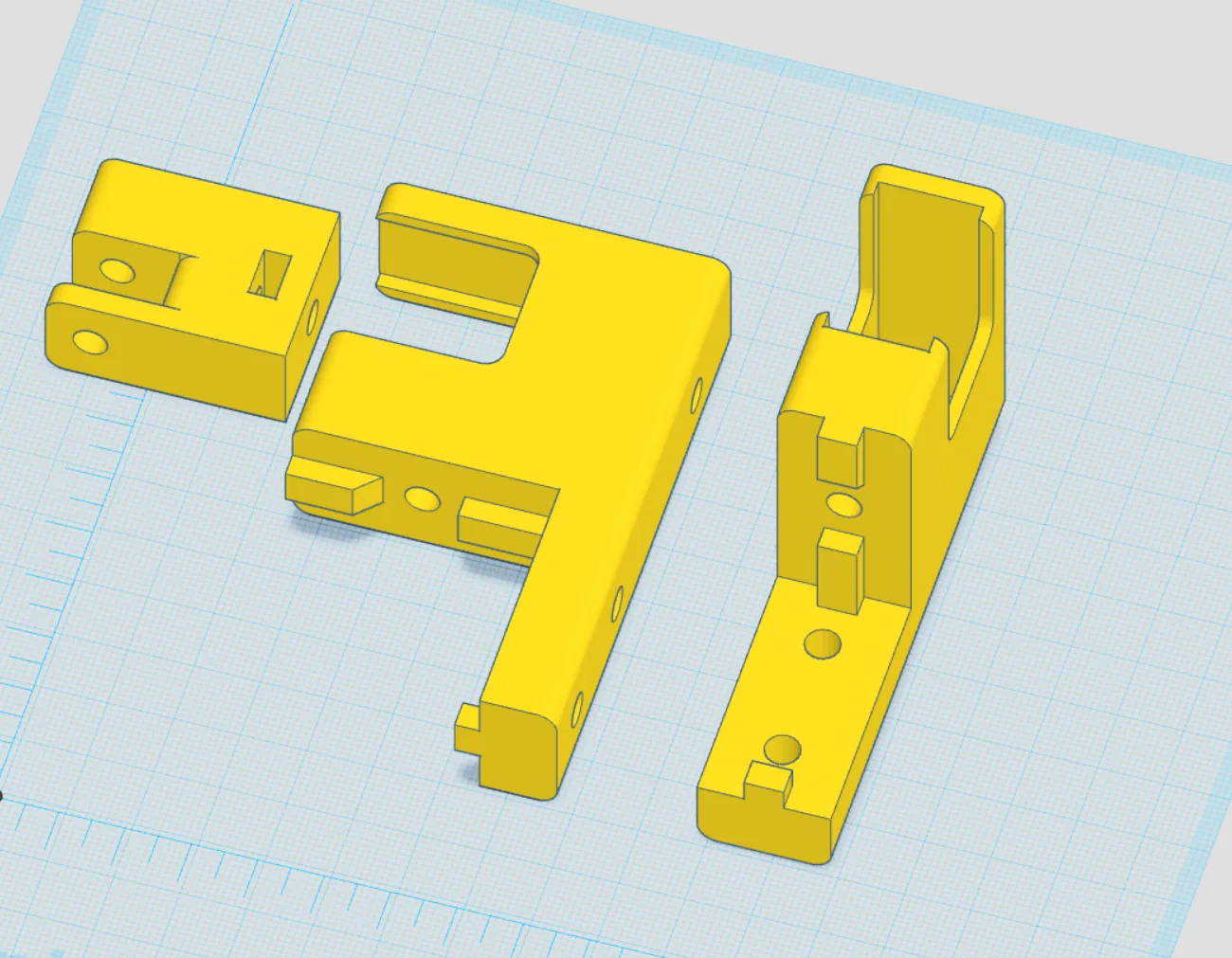

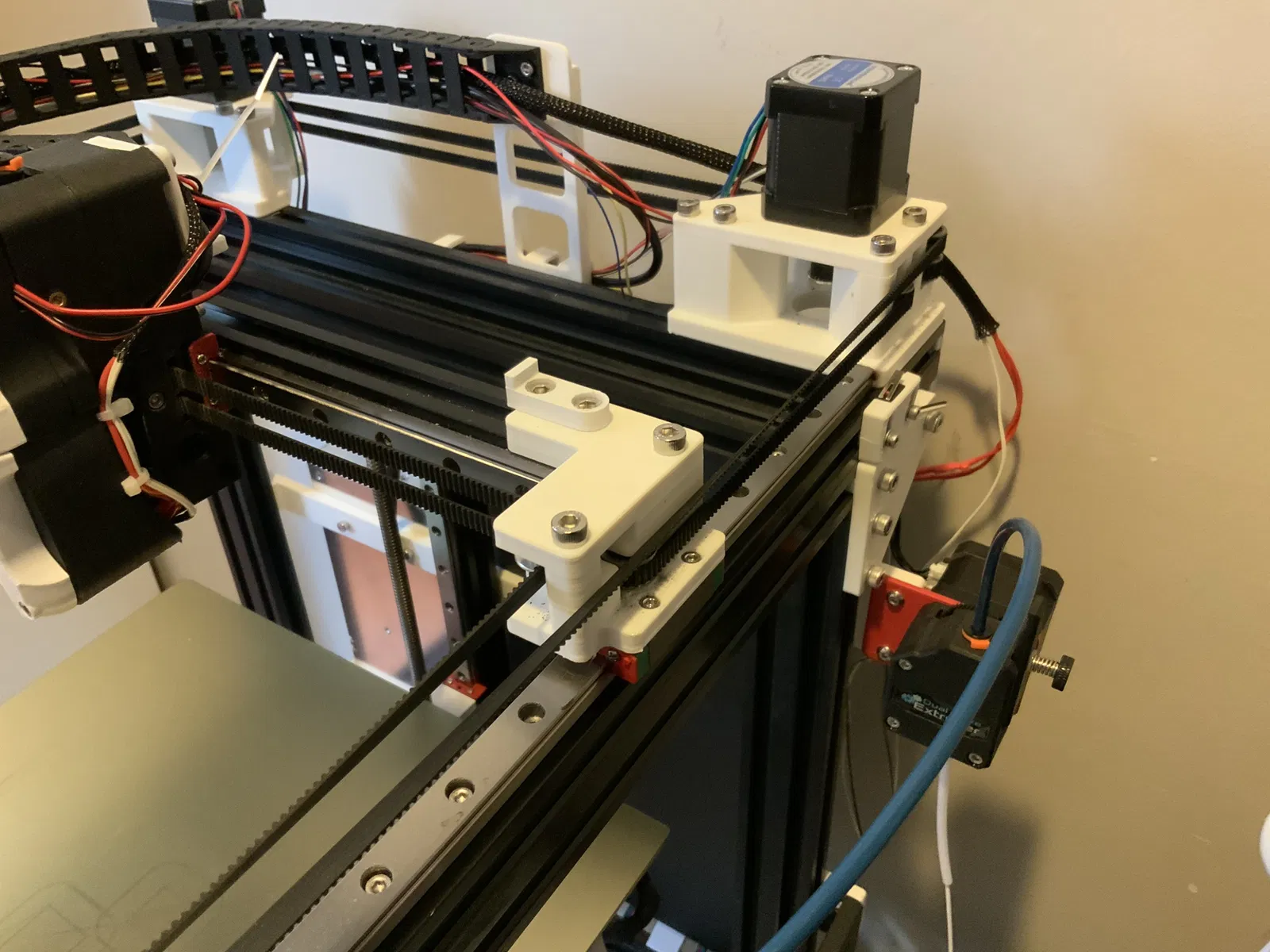

Mình cũng thiết kế lại cụm tower phía trước để căng belt. Thiết kế này dùng được cho cả hai bên — chỉ cần lật cái shuttle để canh đúng với belt bên đó. Nó làm việc căng belt đơn giản hơn nhiều vì chỉ có một con ốc ở mặt trước kéo pulley shuttle vô. Mình có kèm sơ đồ lắp để bạn thấy con ốc captive nằm trong shuttle và con ốc M5 ẩn cần lắp trước khi gắn shuttle. Dung sai làm khá sát nên có thể bạn cần chà nhám nhẹ để shuttle trượt mượt. Theo mình đây là thiết kế gọn và “ngon” hơn so với thiết kế của ZeroG hay SilentMobius.

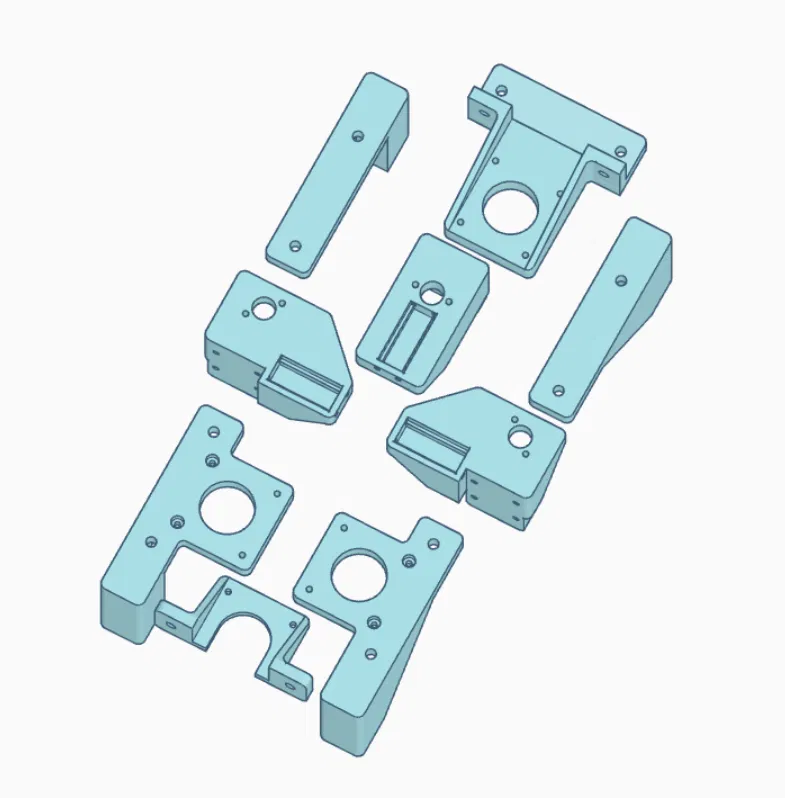

Tất cả chi tiết đều được vẽ lại từ đầu theo phong cách sạch, tối giản.

Ngoài ra còn vài mod khác mình làm:

• Dời electronics ra phía sau máy.
• Thêm BTT Octopus (trong hộp electronics)
• Dời bộ nguồn đặt cạnh hộp electronics ở phía sau (vì không vừa khi đổi mainboard mới)
• Thêm màn hình cảm ứng gắn mặt trước (đồng thời chứa Raspberry Pi chạy Klipper)
• Thêm webcam Logitech
• Thêm corner support để tăng độ cứng khung
• Dùng cụm đầu in/mount Voron Afterburner với E3D V6 (cấu hình bowden)

Hiện mình đang làm hệ thống cân bed triple Z, nhưng cần redesign lại toàn bộ vì chạy chưa ổn (bị z-wobble).

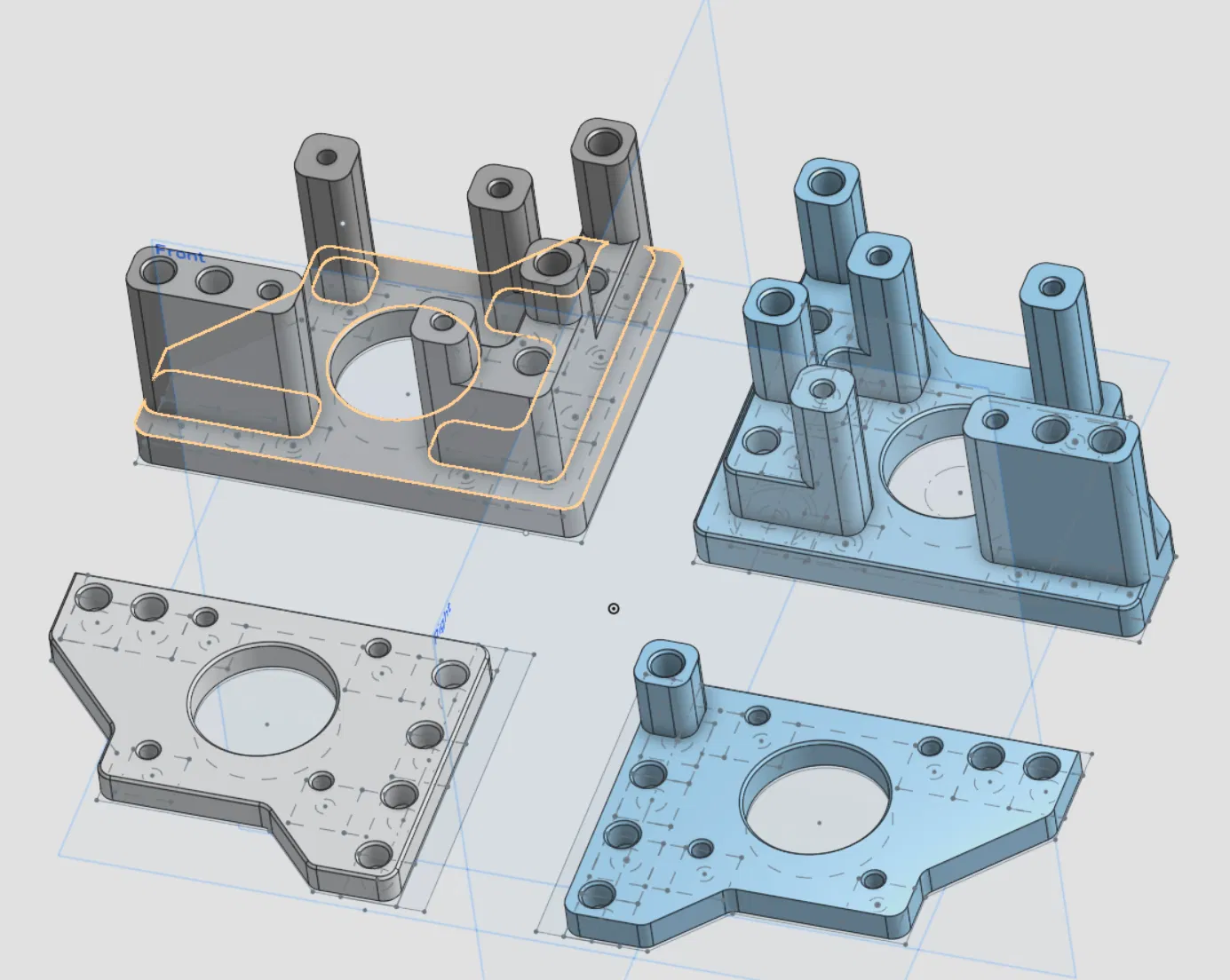

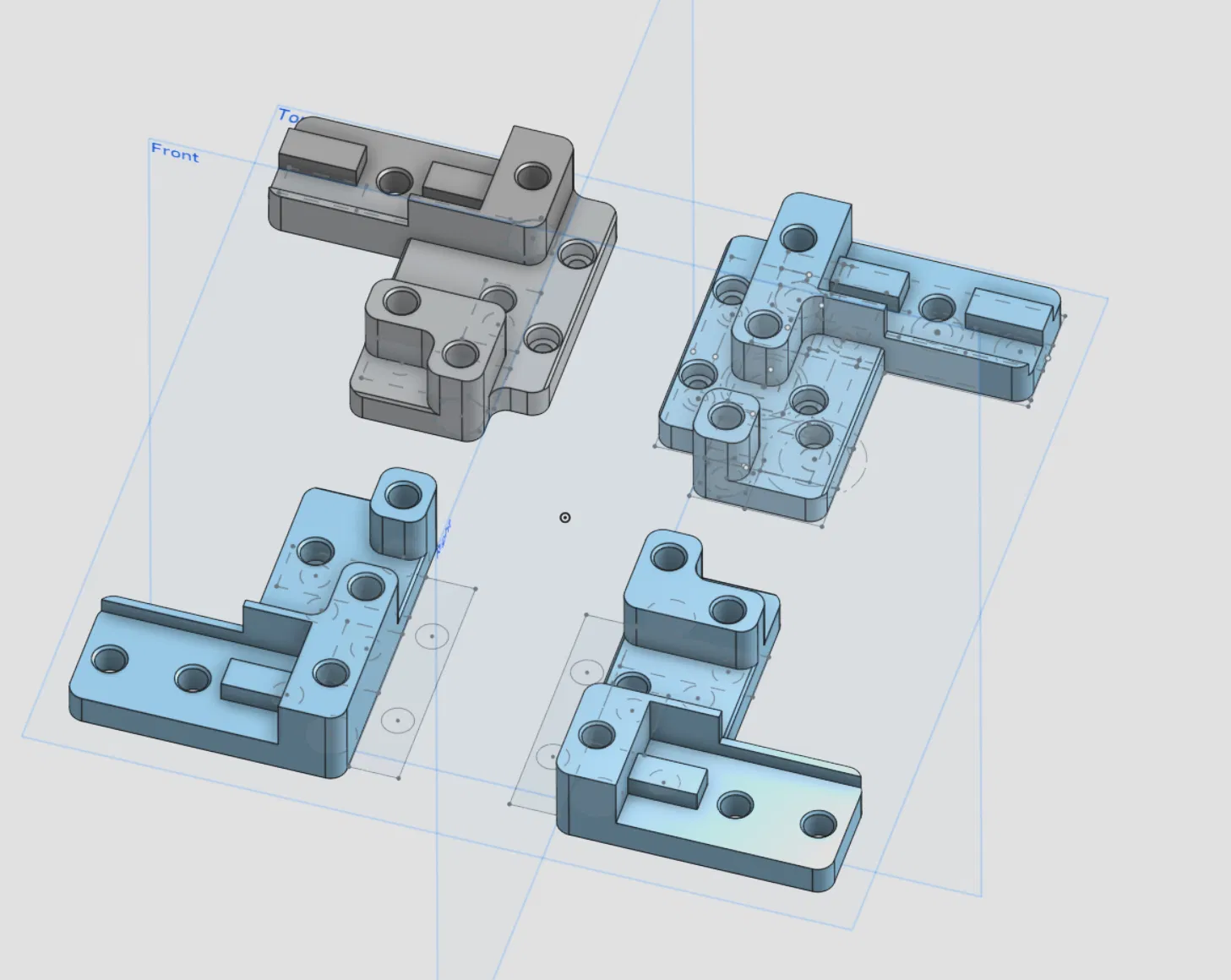

Tất cả chi tiết được thiết kế trên OnShape, trừ phần front towers. Phần đó mình làm bằng TinkerCAD. Ban đầu chỉ là thử nhanh, mà nó lại chạy ổn ngay từ lần đầu nên mình chưa quay lại dựng lại trong OnShape.

Thiết lập in (Print Settings)
Mình in theo print settings khuyến nghị của ZeroG cho Mercury One. Hình như là infill 40% và layer height 0.2mm. 4 lớp top/bottom. Bạn nên vào ZeroG Github để xem thông số in mới nhất. Không cần support.

ZeroG khuyến nghị ABS, nhưng mình chọn Inland Tough PLA (và PLA+ cho một vài chi tiết không chịu lực). Tới giờ không thấy vấn đề gì, nên mình thấy không cần cực khổ với ABS.

Tất cả chi tiết đều được in bằng Ender 3 Pro “ruột” của mình (có nâng cấp nhẹ).
