Hệ thống quản lý mạch điện CMS tiêu chuẩn hóa cho dự án

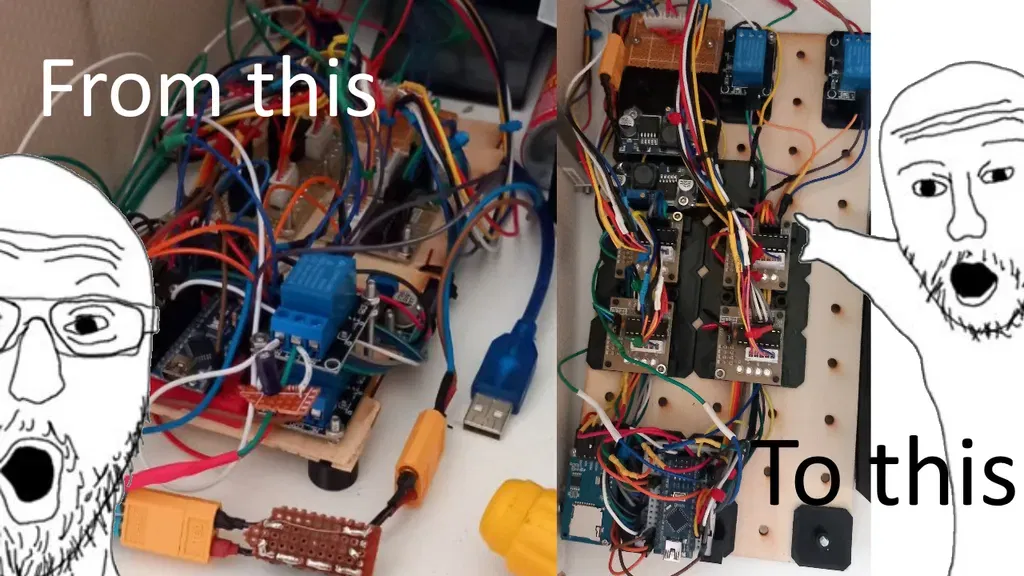

Đây là nỗ lực của tôi trong việc tạo ra một hệ thống tiêu chuẩn hóa để gắn các bảng mạch chung cho các dự án của bạn.
Mô tả

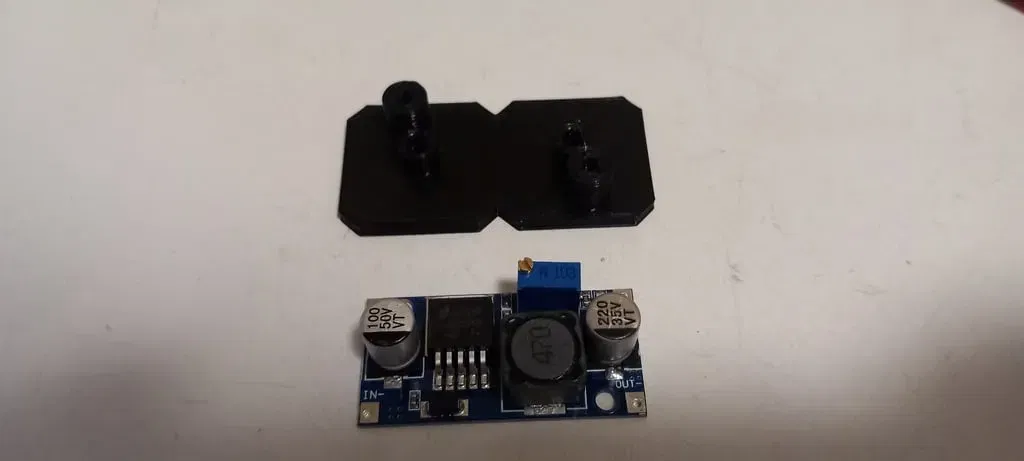

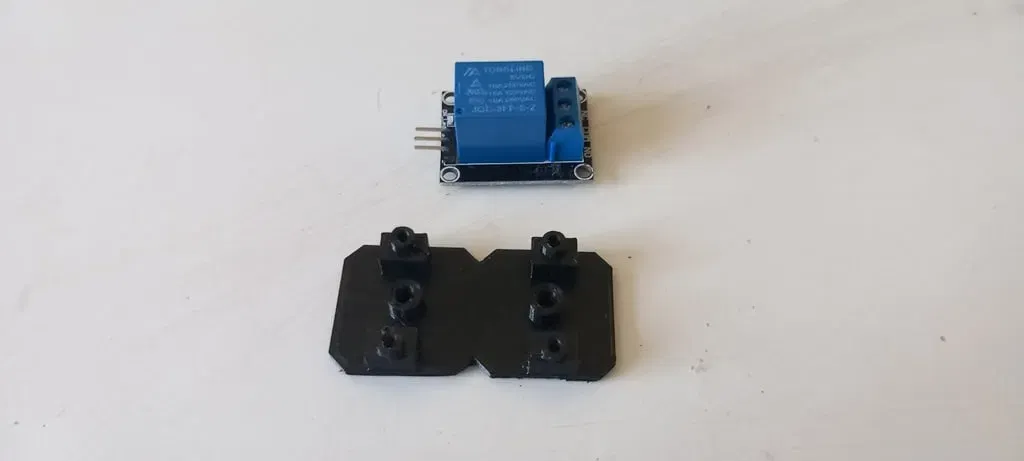

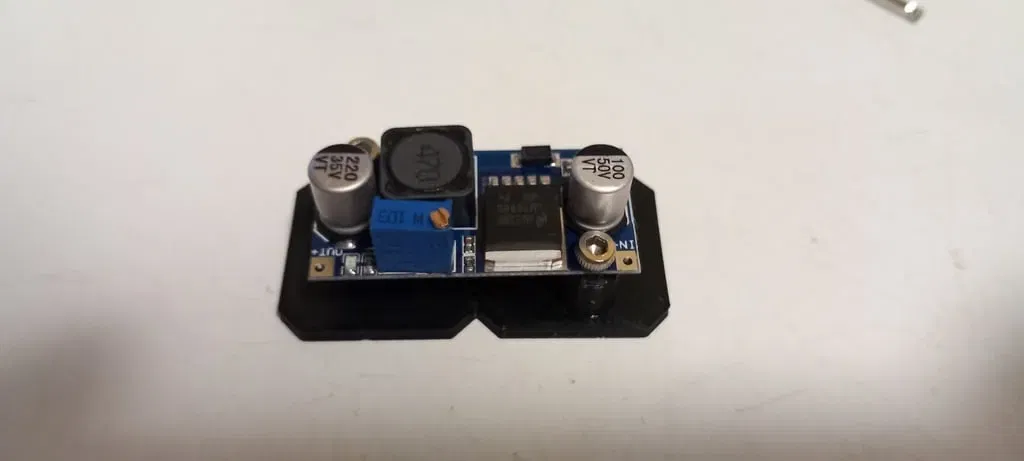

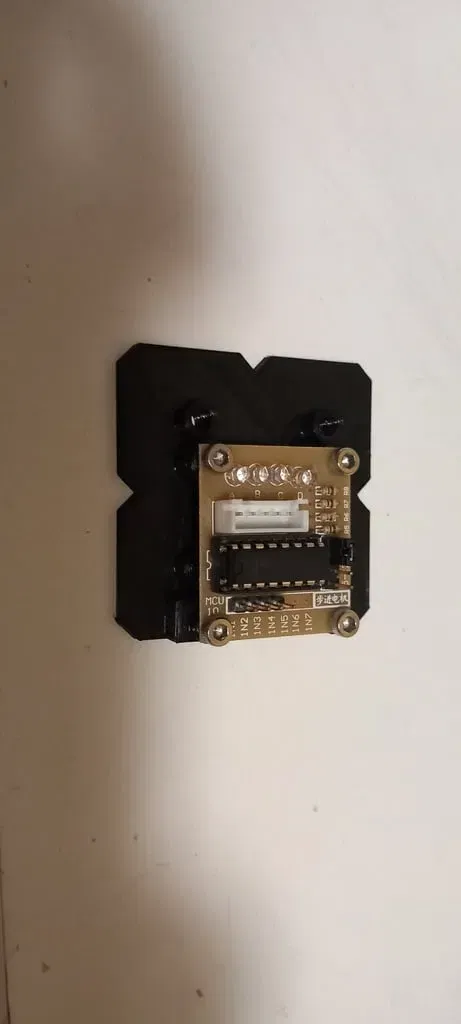

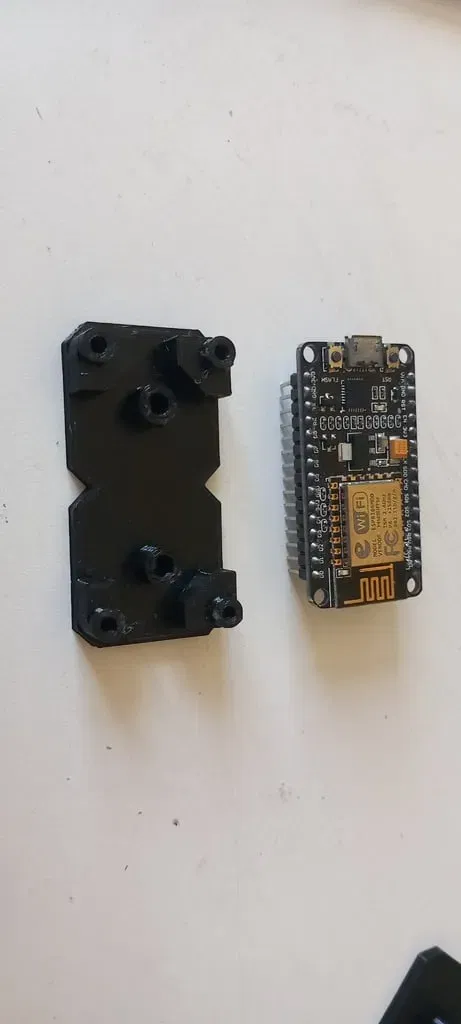

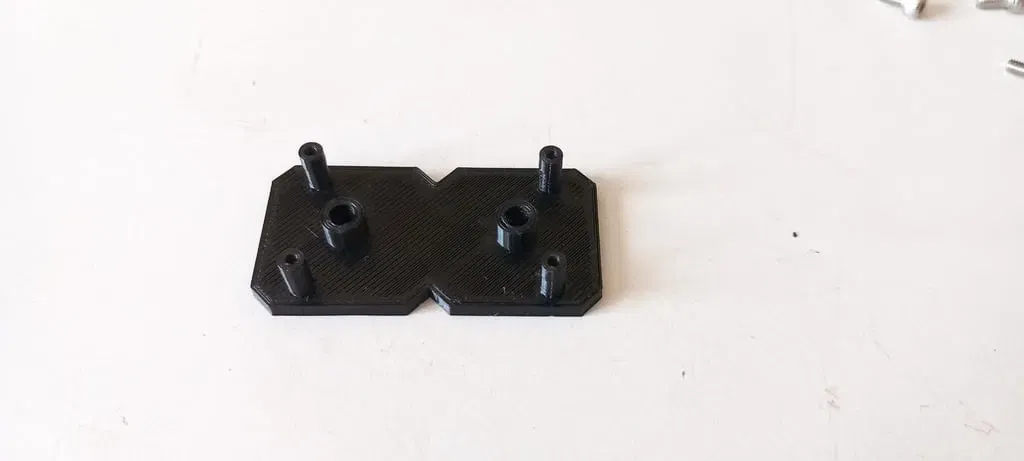

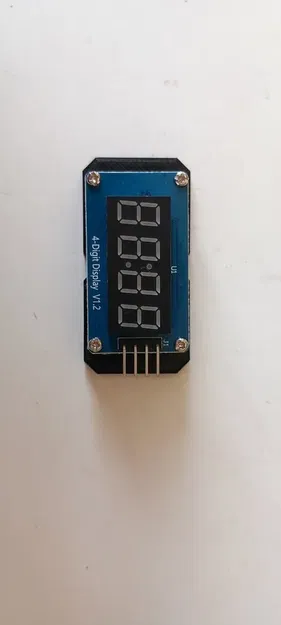

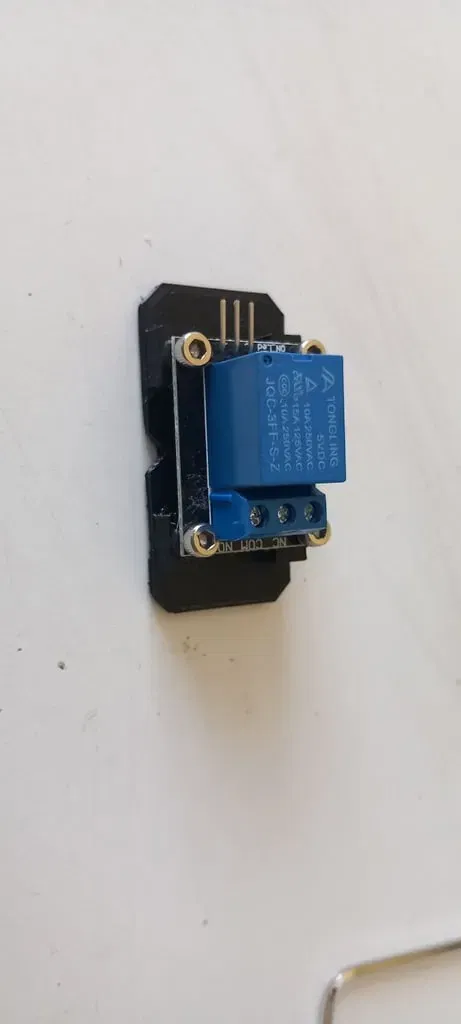

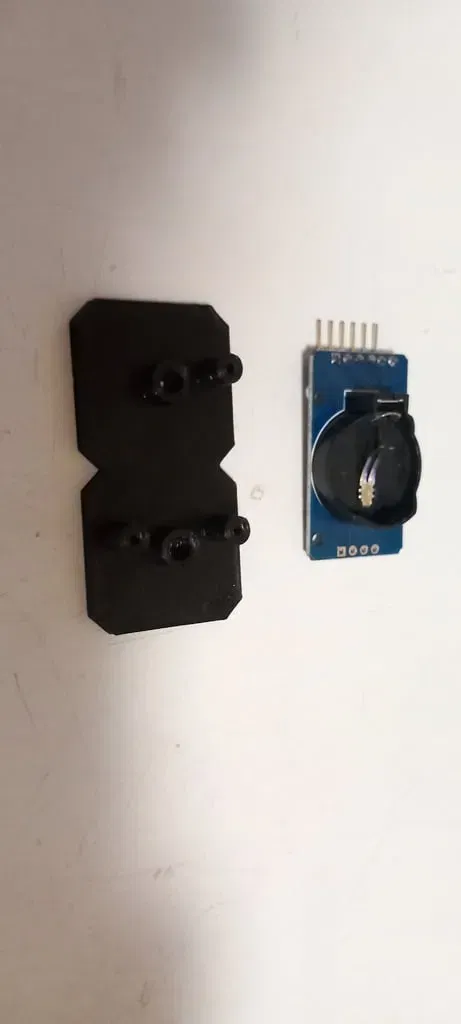

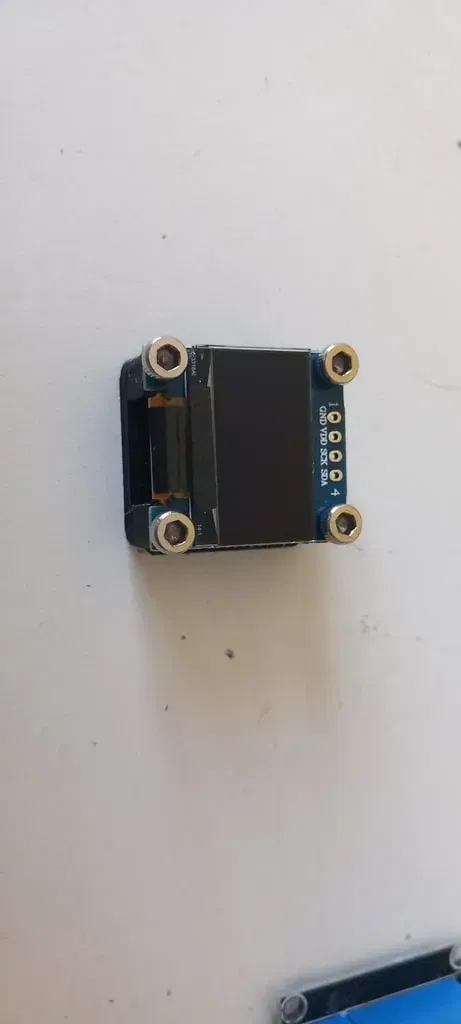

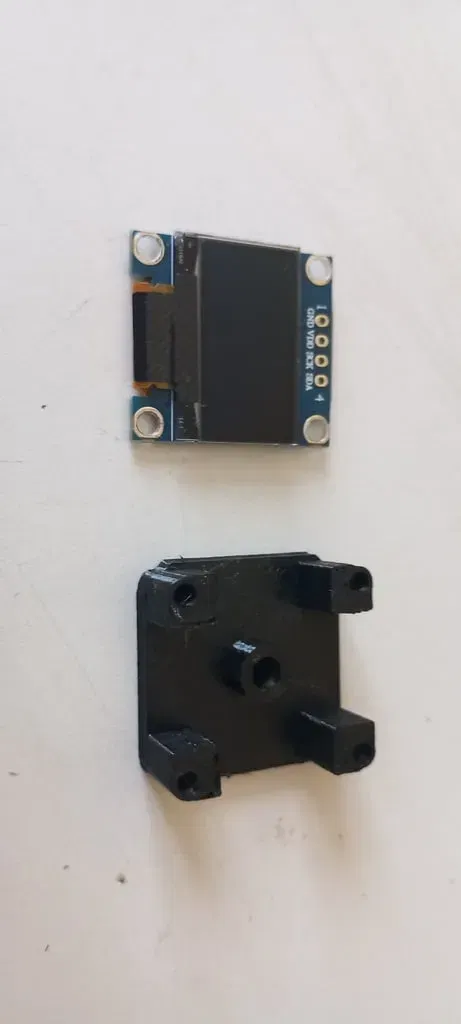

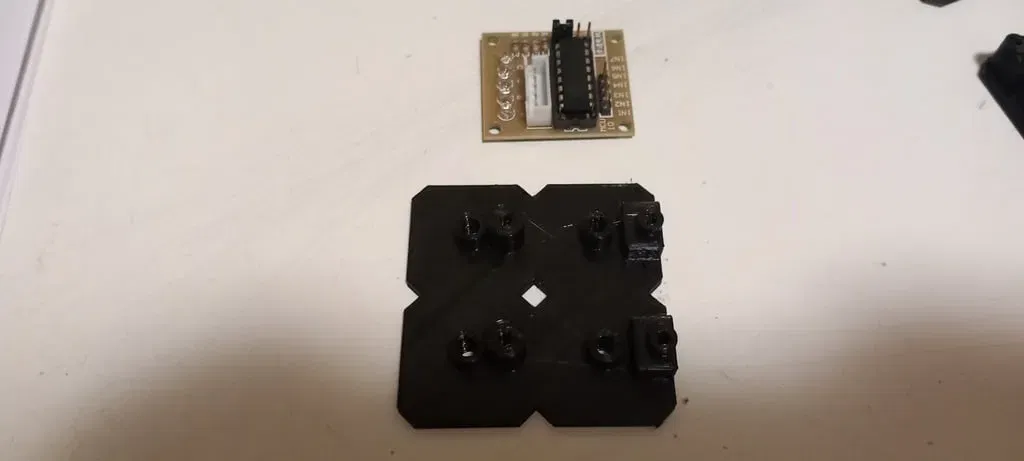

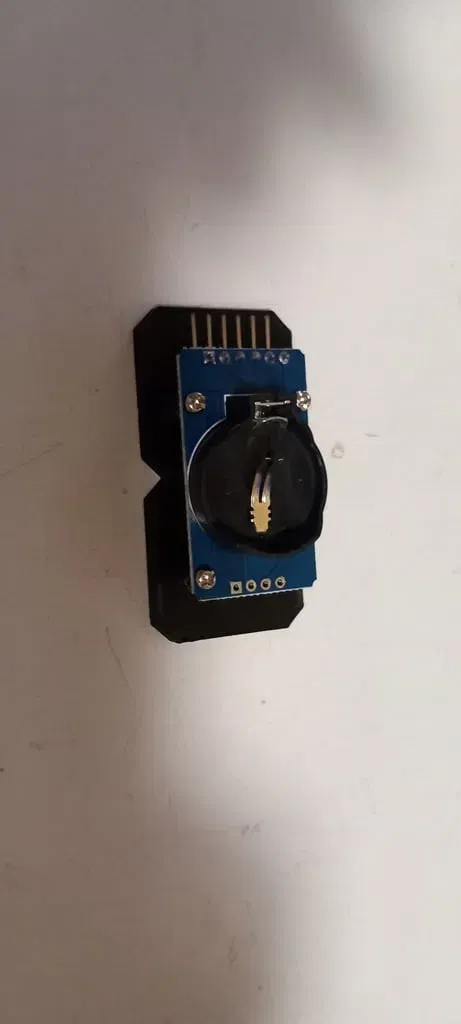

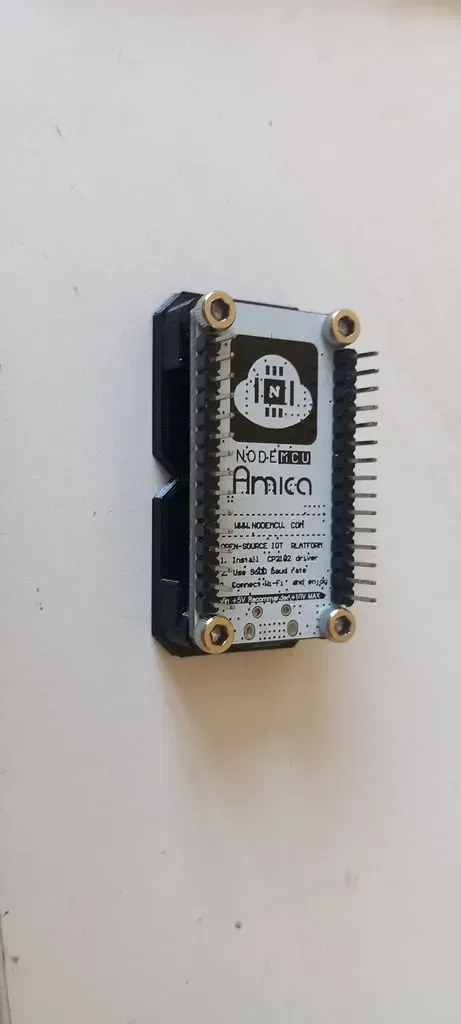

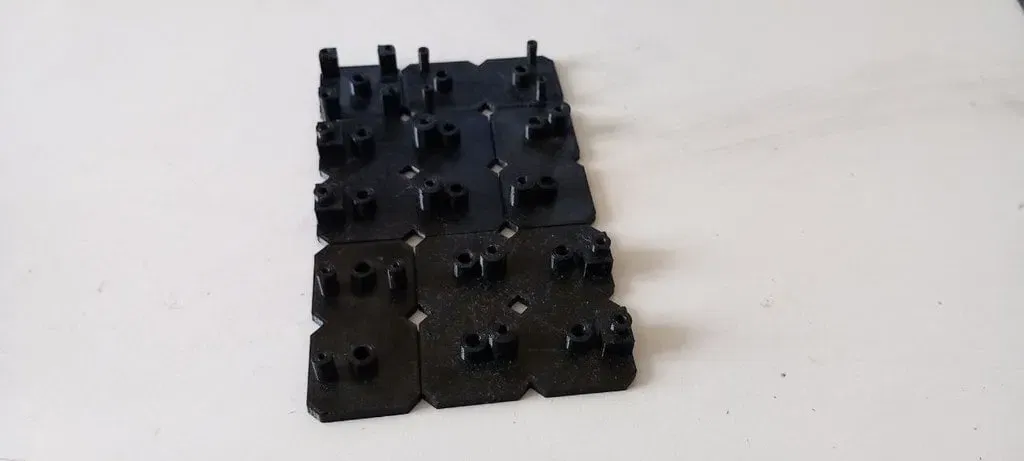

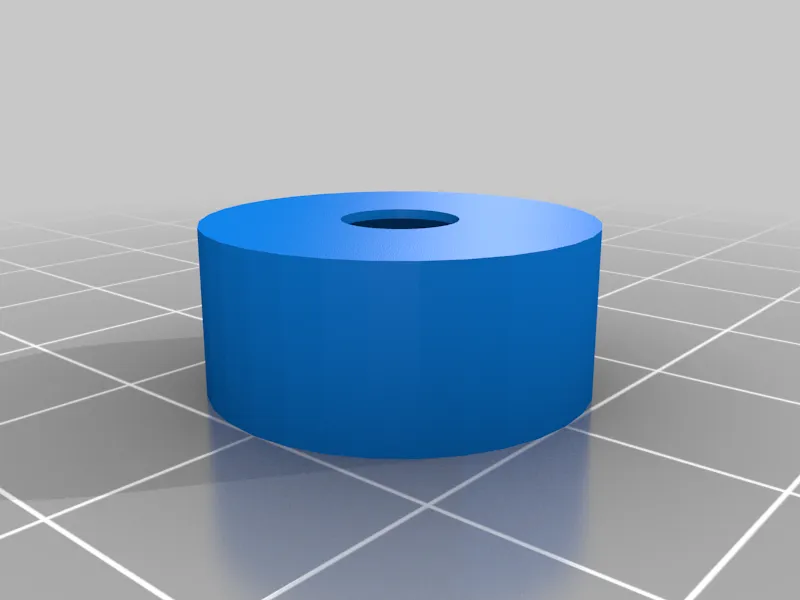

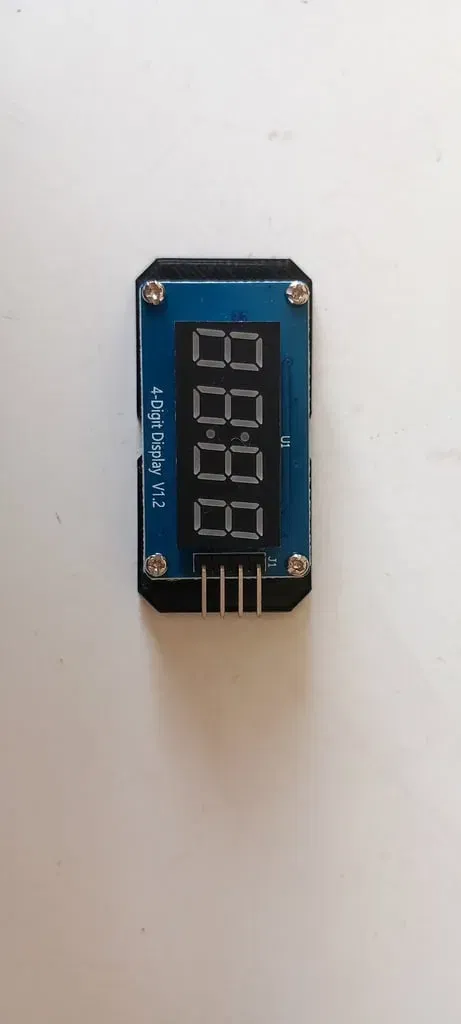

Đây là nỗ lực của tôi trong việc tạo ra một hệ thống tiêu chuẩn hóa để gắn các mô-đun phổ biến vào dự án của bạn. Nó được thiết kế để tùy chỉnh theo ý bạn, tôi chỉ tạo ra nền tảng và một số mô-đun với các bảng mà tôi có sẵn, tôi hy vọng điều này sẽ thu hút được sự chú ý và có một số phiên bản remix với các mô-đun khác, đó là lý do tôi đã để lại một mẫu để tạo ra những cái mới. Ý tưởng là tạo ra một lưới các ô vuông 27mm với lỗ 4mm ở giữa, tất cả các mô-đun này có thể được gắn vào đó bằng các vít m4 (có thể được in 3D, tôi đã bao gồm mô hình) hoặc vít m3 và các chèn đồng. Trong các tệp, bạn sẽ tìm thấy nhiều phiên bản của cùng một mô-đun, những cái có chữ S trước tên có các chốt cho phép sử dụng chỉ một vít. Tất cả các chi tiết đều có trong một video tôi đã làm ở đây: https://www.youtube.com/watch?v=NnioOohQsZE Tất cả các mô-đun khác có thể được tìm thấy ở đây: Bộ sưu tập Hệ thống quản lý mạch CMS của Agasa's Workshop | F3D.com
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
