Ray narrow gauge tương thích LEGO
Bộ ray narrow gauge tương thích LEGO, khớp với loại narrow track chính hãng. Gồm ray thẳng 4/8/16 studs, ray cong 22.5°–45° nhiều bán kính và crossover 90°. Tối ưu in PETG 0.2mm trên Prusa MK3S.
Mô tả
Một thời gian trước, LEGO có ra một bộ tàu Noel nhỏ chạy vừa trên loại narrow gauge track.
Tiếc là LEGO chỉ từng sản xuất đúng một kiểu ray cong và hai kiểu ray dốc, chứ không có ray thẳng hay các loại khác.

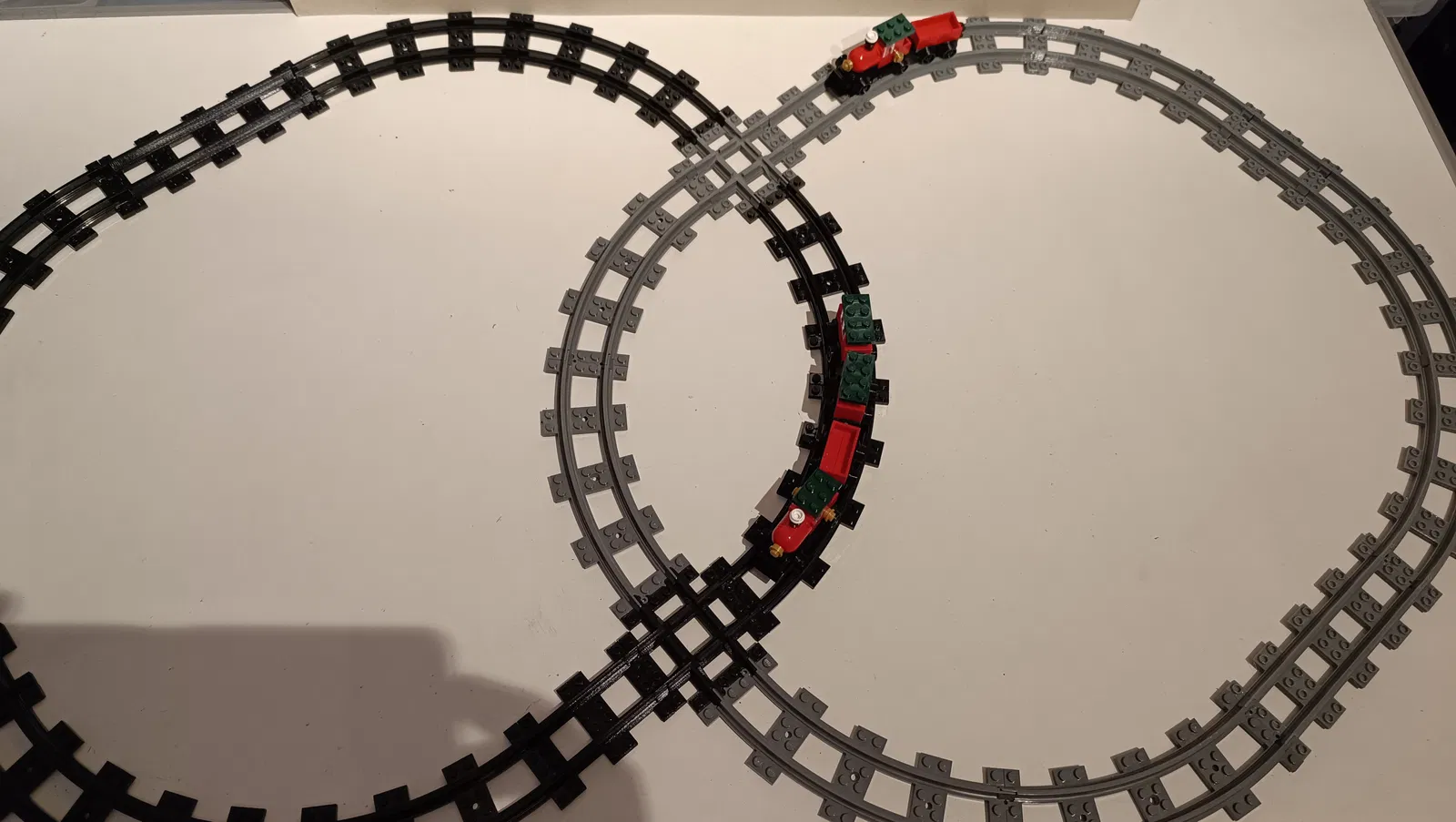

Nên mình làm bộ ray của riêng mình:
- Ray thẳng dài 4, 8 và 16 studs
- Ray cong góc 45° và bán kính 24 studs (giống y như miếng LEGO gốc)
- Ray cong góc 22.5° và bán kính 24, 32 và 36 studs

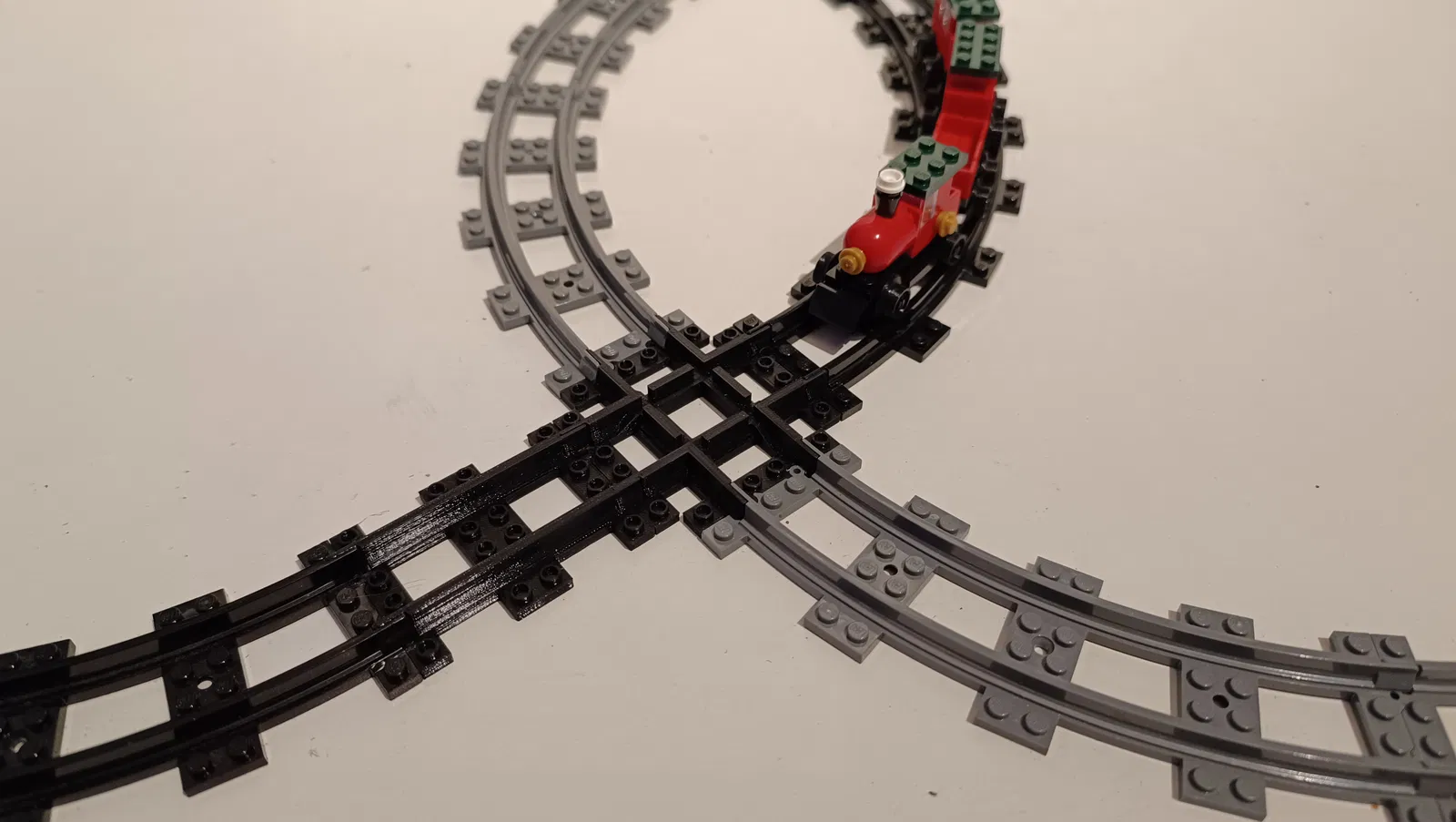

- Crossover góc 90° và dài 8 studs
Khuyến nghị in không cần generated support, vì phần ngàm nối ray đã có support tích hợp sẵn. Bạn có thể cần bật “detect thin walls” để chạy được (ví dụ khi dùng PrusaSlicer với classic perimeter generator).
Mình slice file bằng PrusaSlicer với Arachne perimeter generator, và in ray bằng PETG với layer height 0.2mm trên Prusa MK3S với nozzle 0.4mm. Các dung sai (tolerances), đặc biệt ở phần ngàm nối ray, được tối ưu cho đúng cấu hình này.
Để có mini wheels tốt hơn (giúp tàu Noel không bị cấn ray ở đoạn crossover) xem tại đây:
