Mô-đun pin cho hệ thống lắp đặt chuẩn CMS

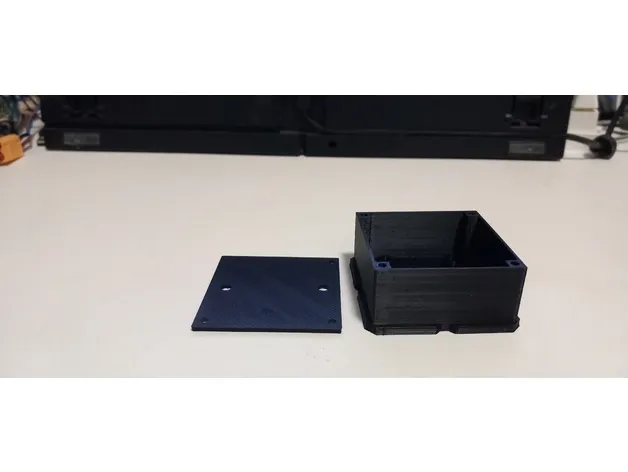

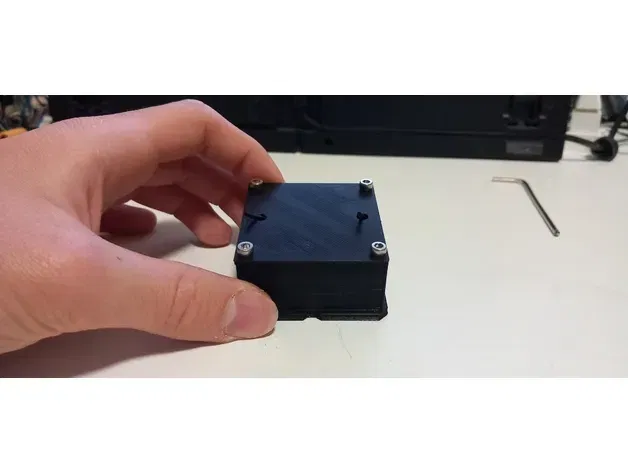

Đây là nỗ lực của tôi trong việc tạo ra một hệ thống chuẩn hóa để gắn các mô-đun thông dụng vào các dự án của bạn. Nó được thiết kế để tùy chỉnh theo ý bạn, tôi chỉ tạo ra nền tảng và một số mô-đun với các bảng mà tôi có sẵn, tôi hy vọng điều này sẽ thu hút sự chú ý và có một số phiên bản remix với các mô-đun khác, đó là lý do tôi đã để lại một mẫu để tạo ra những cái mới. Ý tưởng là tạo ra một lưới các ô vuông 27mm với lỗ 4mm ở giữa, tất cả các mô-đun này sau đó có thể được gắn vào đó bằng vít m4 (có thể được in 3D, tôi đã bao gồm mô hình) hoặc vít m3 và các chèn đồng. Mô-đun cụ thể này được thiết kế cho pin, có nhiều kích thước, để làm cho nó có thể tùy chỉnh, tôi đã chia phần đáy ra khỏi các bức tường, bạn sẽ phải đặt chúng ở cùng một vị trí trong slicer và thay đổi z cho các bức tường để phù hợp với nhu cầu của bạn. Trong các tệp, bạn sẽ tìm thấy nhiều phiên bản của cùng một mô-đun, những cái có chữ S trước tên có các chốt cho phép sử dụng chỉ một vít. Bạn có thể tìm thấy mẫu, các vít hoặc các mô-đun khác ở đây: Hệ thống quản lý mạch CMS Collection của Agasa's Workshop | F3D.com Tất cả các chi tiết đều có trong video mà tôi đã làm ở đây: https://www.youtube.com/watch?v=NnioOohQsZE
