Giá đỡ relay 5V cho hệ thống CMS

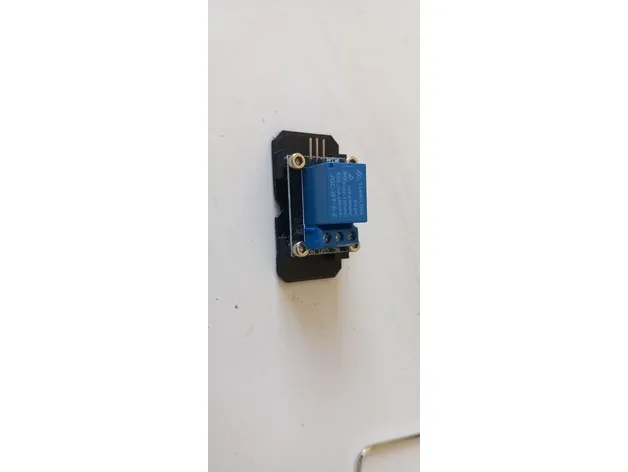

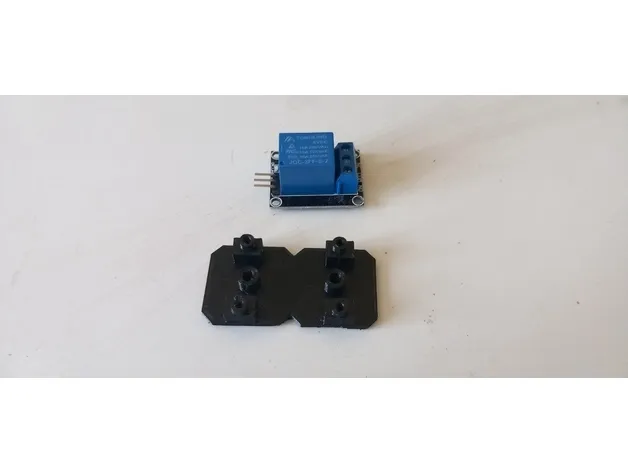

Đây là nỗ lực của tôi trong việc tạo ra một hệ thống tiêu chuẩn hóa để gắn các mô-đun thông dụng vào các dự án của bạn. Nó được thiết kế để tùy chỉnh theo ý bạn, tôi chỉ tạo ra nền tảng và một số mô-đun với các bảng mà tôi có sẵn, tôi hy vọng điều này sẽ thu hút được một số sự quan tâm và một số phiên bản remix với các mô-đun khác, đó là lý do tôi đã để lại một mẫu để tạo ra những cái mới. Ý tưởng là tạo ra một lưới các ô vuông 27mm với lỗ 4mm ở giữa, tất cả các mô-đun này có thể được gắn vào nó bằng các vít m4 (có thể thậm chí được in 3D, tôi đã bao gồm mô hình) hoặc vít m3 và các chốt đồng. Mô-đun cụ thể này được thiết kế cho các mô-đun relay cho arduino. Trong các tệp, bạn sẽ tìm thấy nhiều phiên bản của cùng một mô-đun, những cái có chữ S trước tên có các chốt giúp sử dụng chỉ một vít. Bạn có thể tìm thấy mẫu, các vít hoặc các mô-đun khác ở đây: Circuit management System CMS Collection by Agasa's Workshop | F3D.com Tất cả các chi tiết đều có trong một video mà tôi đã làm ở đây: https://www.youtube.com/watch?v=NnioOohQsZE
