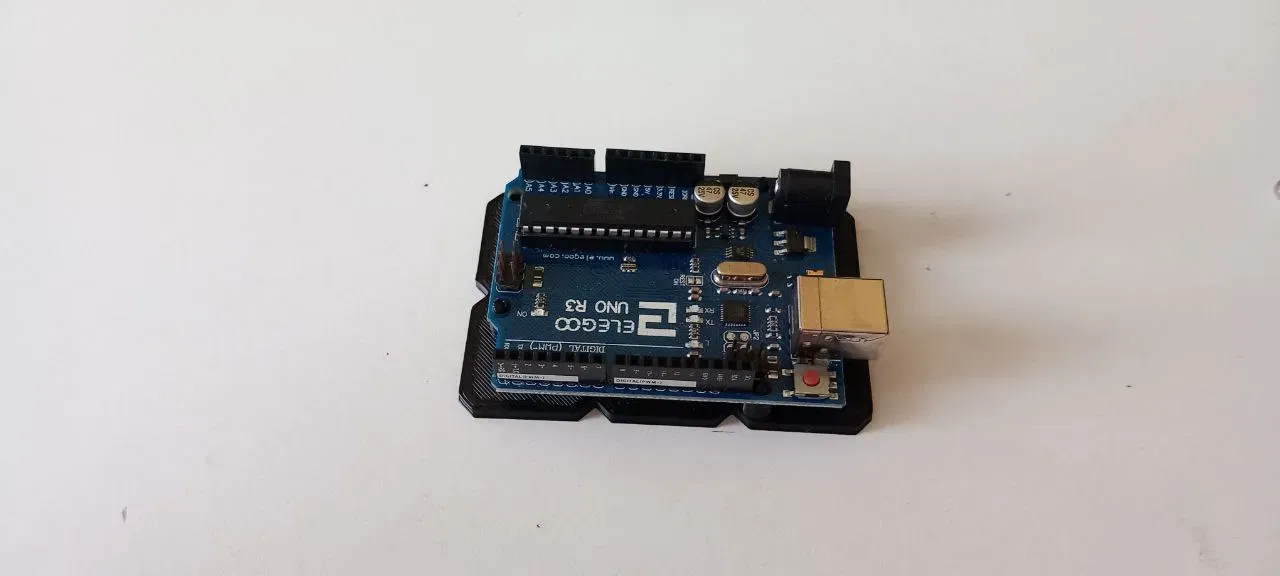

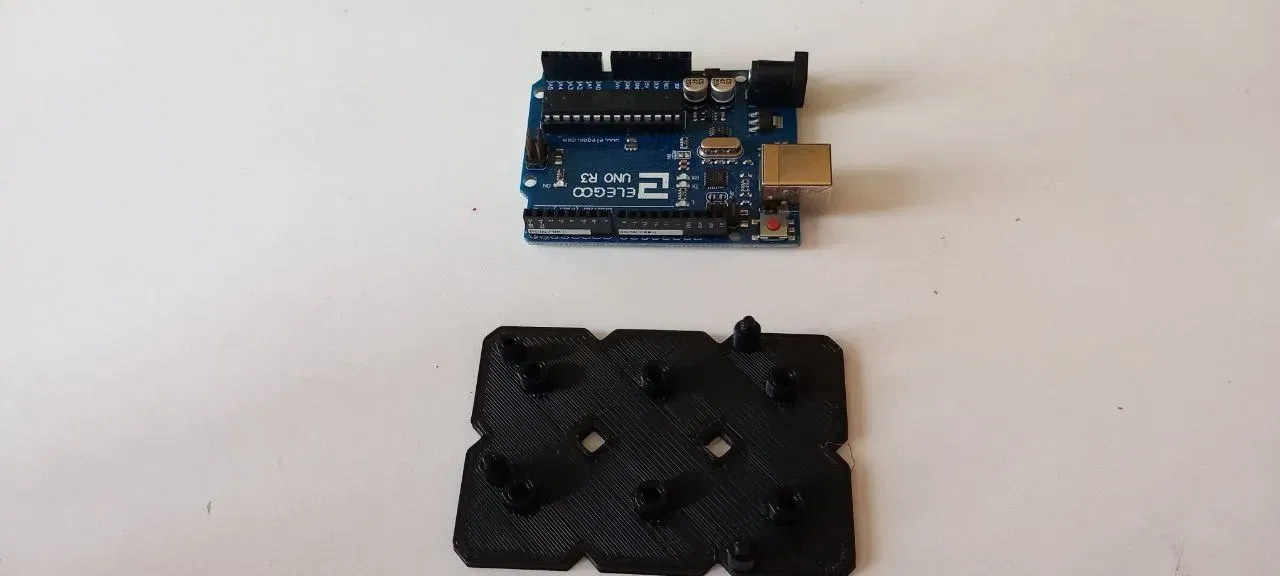

Mô-đun gắn Arduino Uno cho hệ thống CMS tiêu chuẩn hóa

Đây là nỗ lực của tôi trong việc tạo ra một hệ thống chuẩn hóa để gắn các mô-đun thông dụng vào các dự án của bạn. Nó được thiết kế để tùy chỉnh theo ý bạn, tôi chỉ tạo ra nền tảng và một số mô-đun với các bảng mà tôi có sẵn, tôi hy vọng điều này sẽ thu hút được sự chú ý và một số bản remix với các mô-đun khác, đó là lý do tôi đã để lại một mẫu để tạo ra những cái mới. Ý tưởng là tạo ra một lưới các ô vuông 27mm với lỗ 4mm ở giữa, tất cả các mô-đun này sau đó có thể được gắn lên đó bằng vít m4 (có thể được in 3D, tôi đã bao gồm mô hình) hoặc vít m3 và đầu ren đồng. Trong các tệp, bạn sẽ tìm thấy nhiều phiên bản của cùng một mô-đun, những cái có chữ S trước tên có các chấu cho phép sử dụng chỉ một vít. Tất cả các chi tiết đều có trong một video tôi đã làm ở đây: https://www.youtube.com/watch?v=NnioOohQsZE Tất cả các mô-đun khác có thể được tìm thấy ở đây: Bộ sưu tập Hệ thống quản lý mạch CMS của Agasa's Workshop | F3D.com
