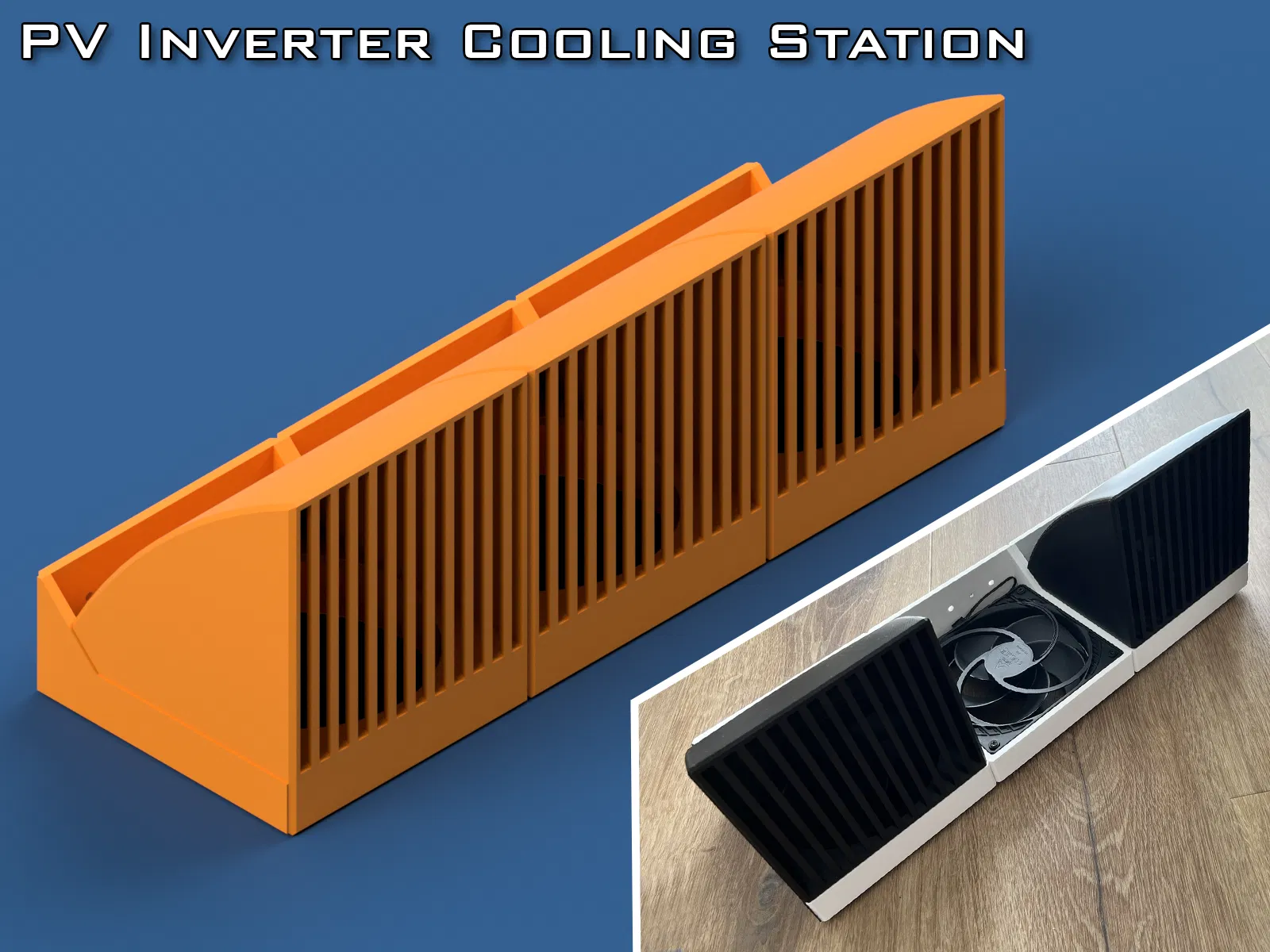

Trạm Làm Mát PV Inverter Cooling Station

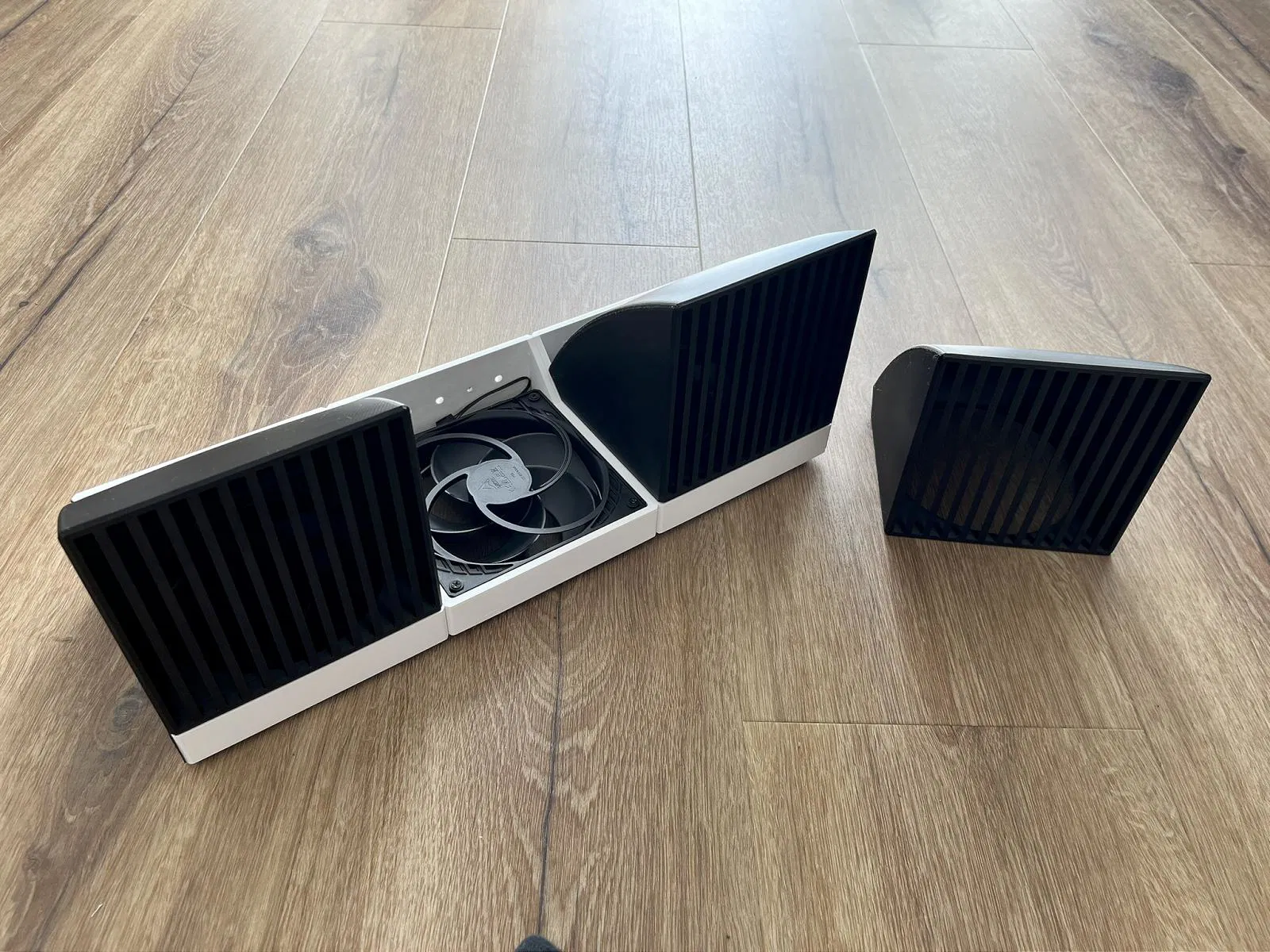

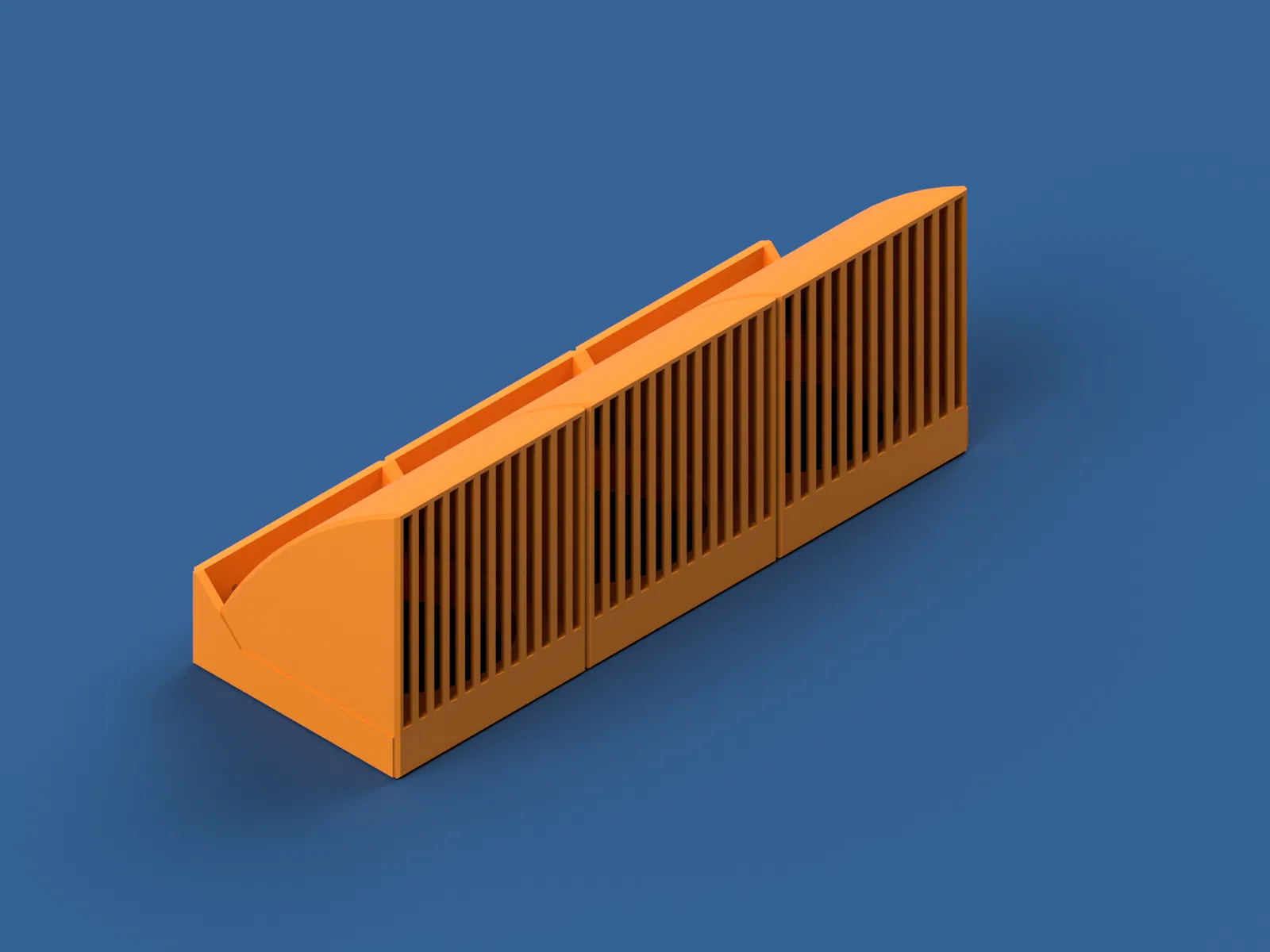

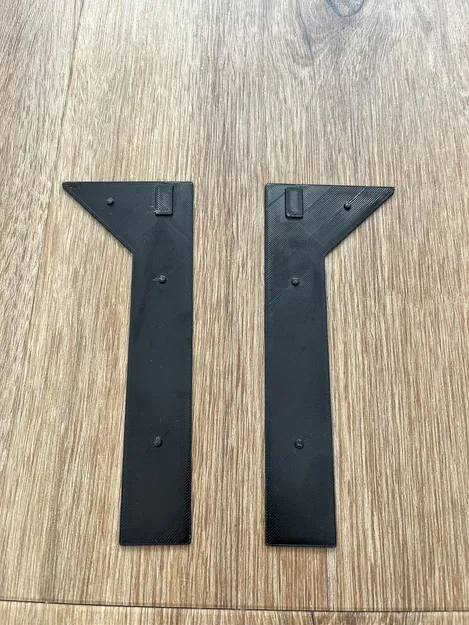

Đây là một hệ thống thông gió/làm mát “universal” cho mọi loại inverter cần làm mát thêm, hoặc đơn giản là bạn muốn kéo dài tuổi thọ và giảm nhiệt độ hoạt động của nó. Các module quạt có thể nối với nhau liên tục để tạo ra bề ngang đúng theo nhu cầu. Ở đầu cuối bạn có thể gắn thêm controller theo thiết kế riêng (ví dụ). Bạn có thể in rồi dán sticker lên các cạnh. Đừng quên mirror/flip cái thứ hai trong slicer. Đây không chỉ là giải pháp cho inverter, mà dùng được cho bất cứ thiết bị nào cần làm mát.

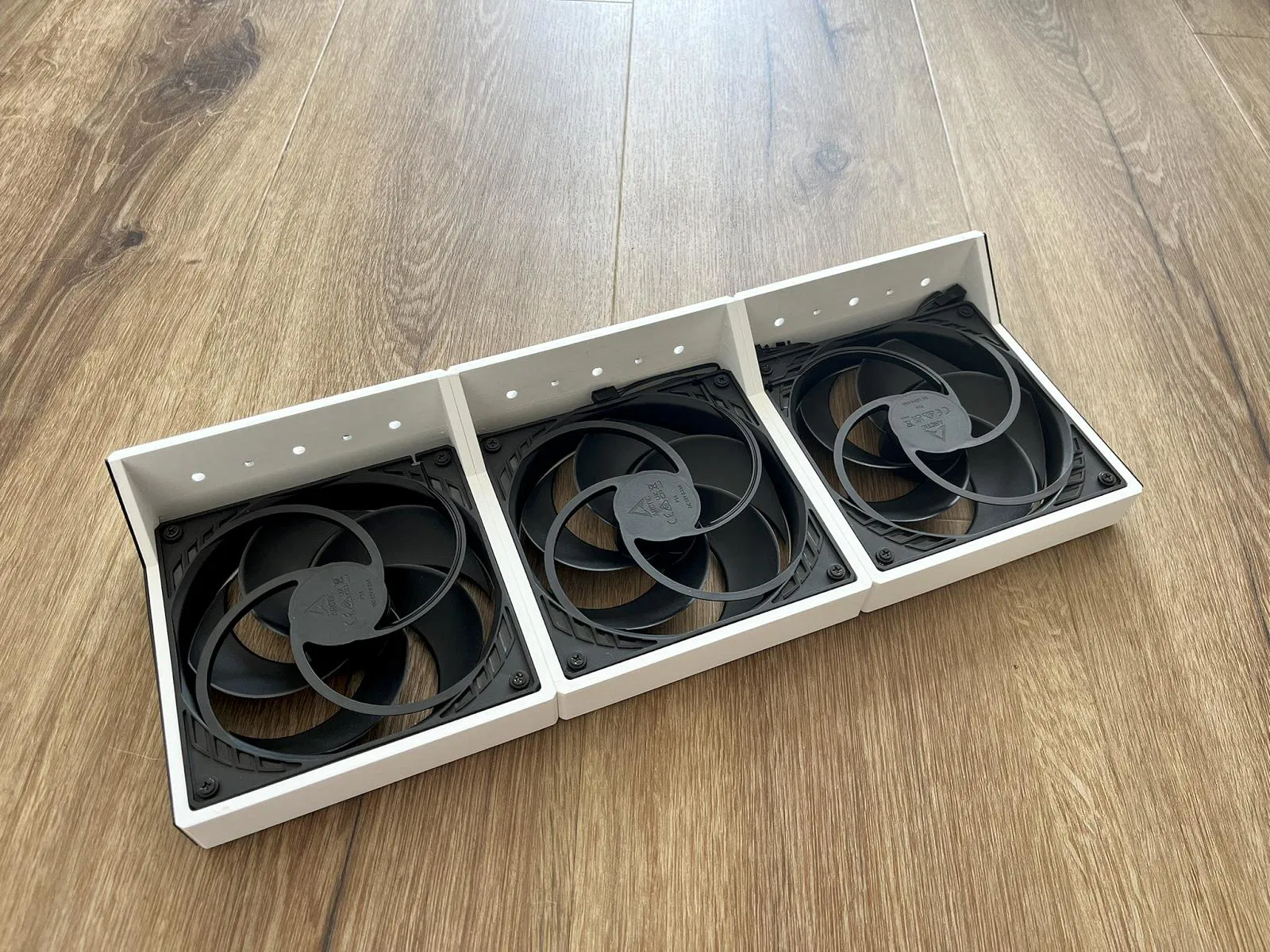

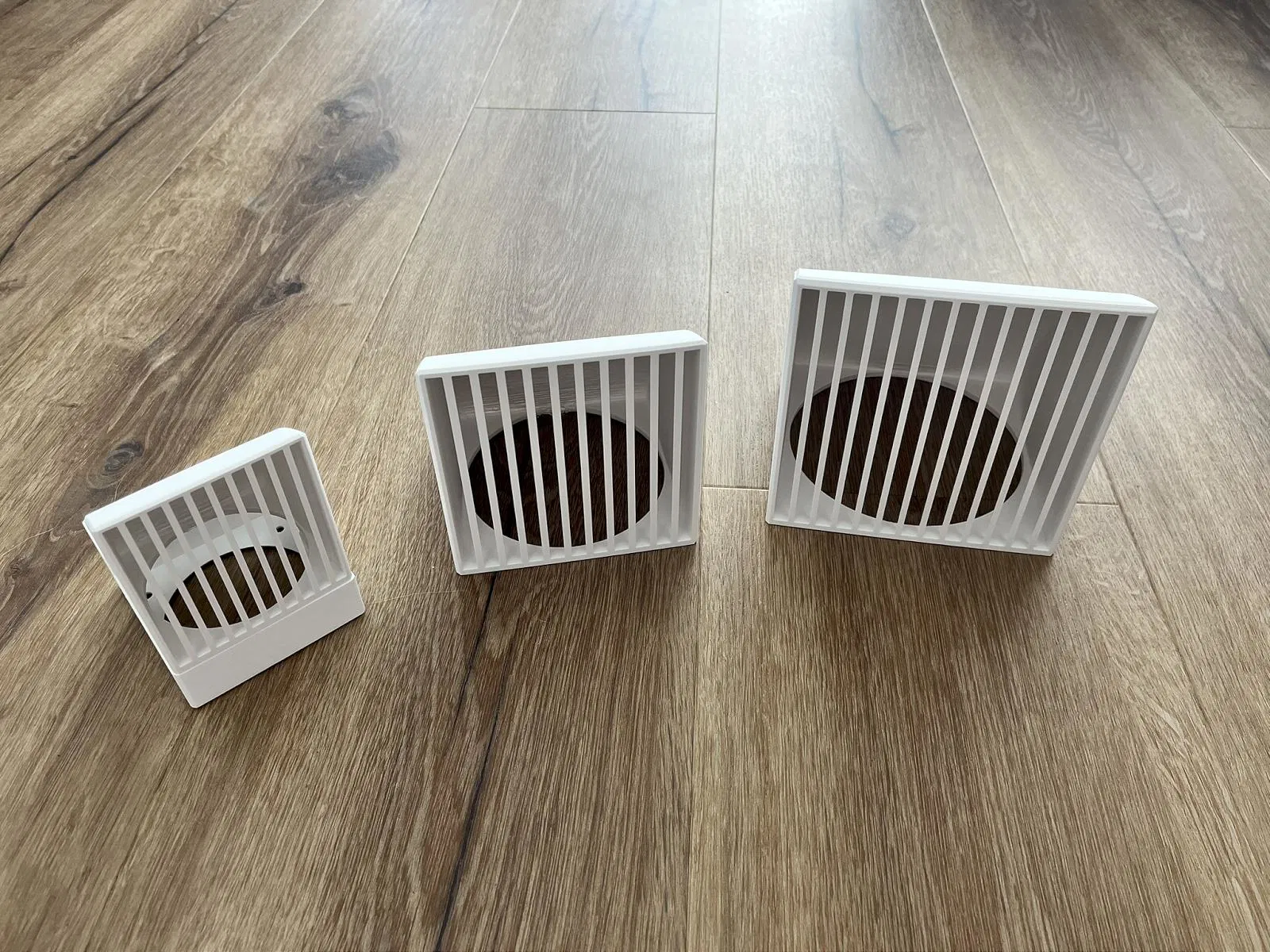

Mình đã làm các phiên bản cho những chuẩn PC fan phổ biến nhất (80x80, 92x92, 120x120, 140x140) và cho các độ dày (height) khác nhau của quạt. Nếu ai cần kích thước không phổ biến thì cứ liên hệ mình.

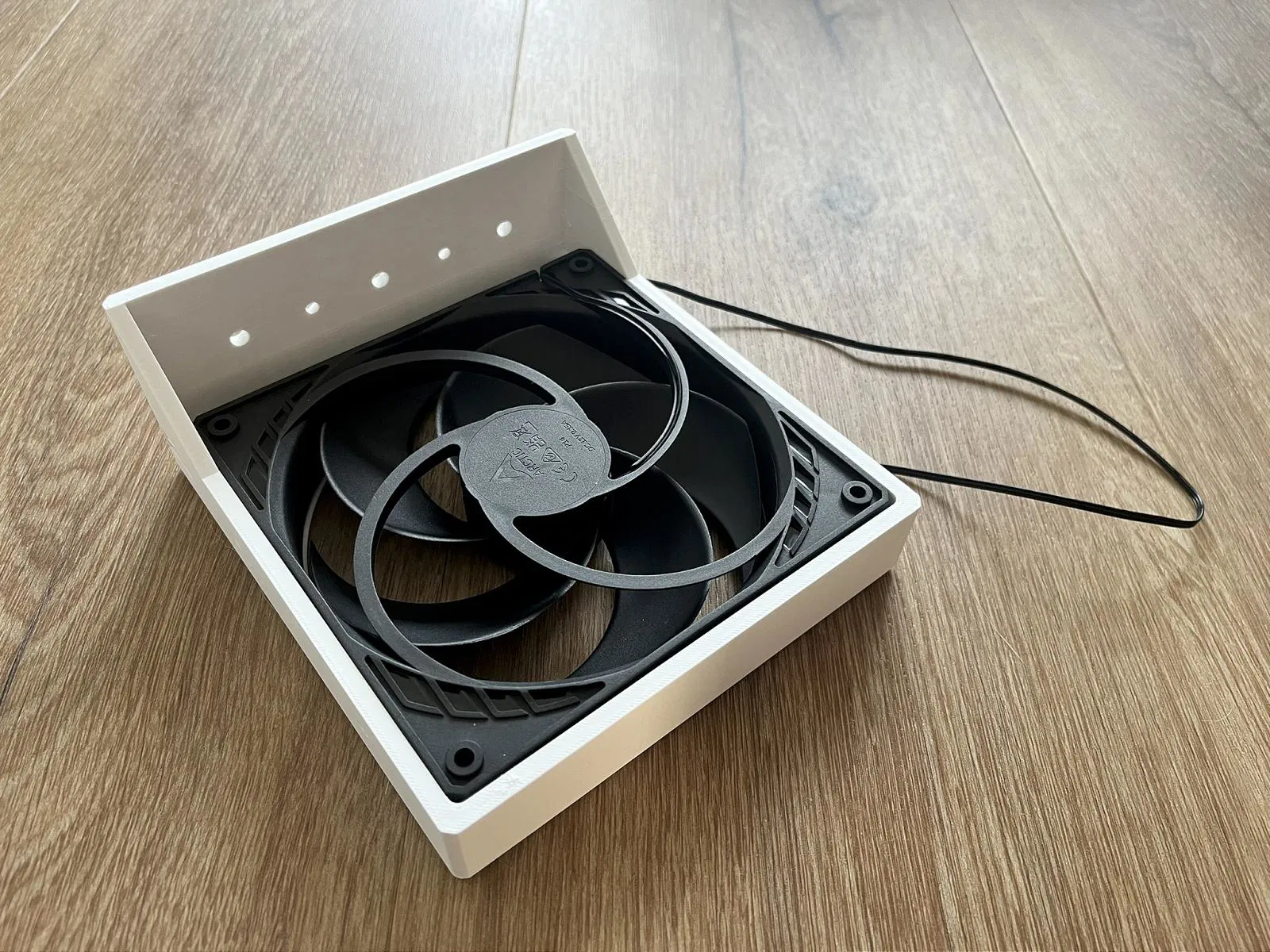

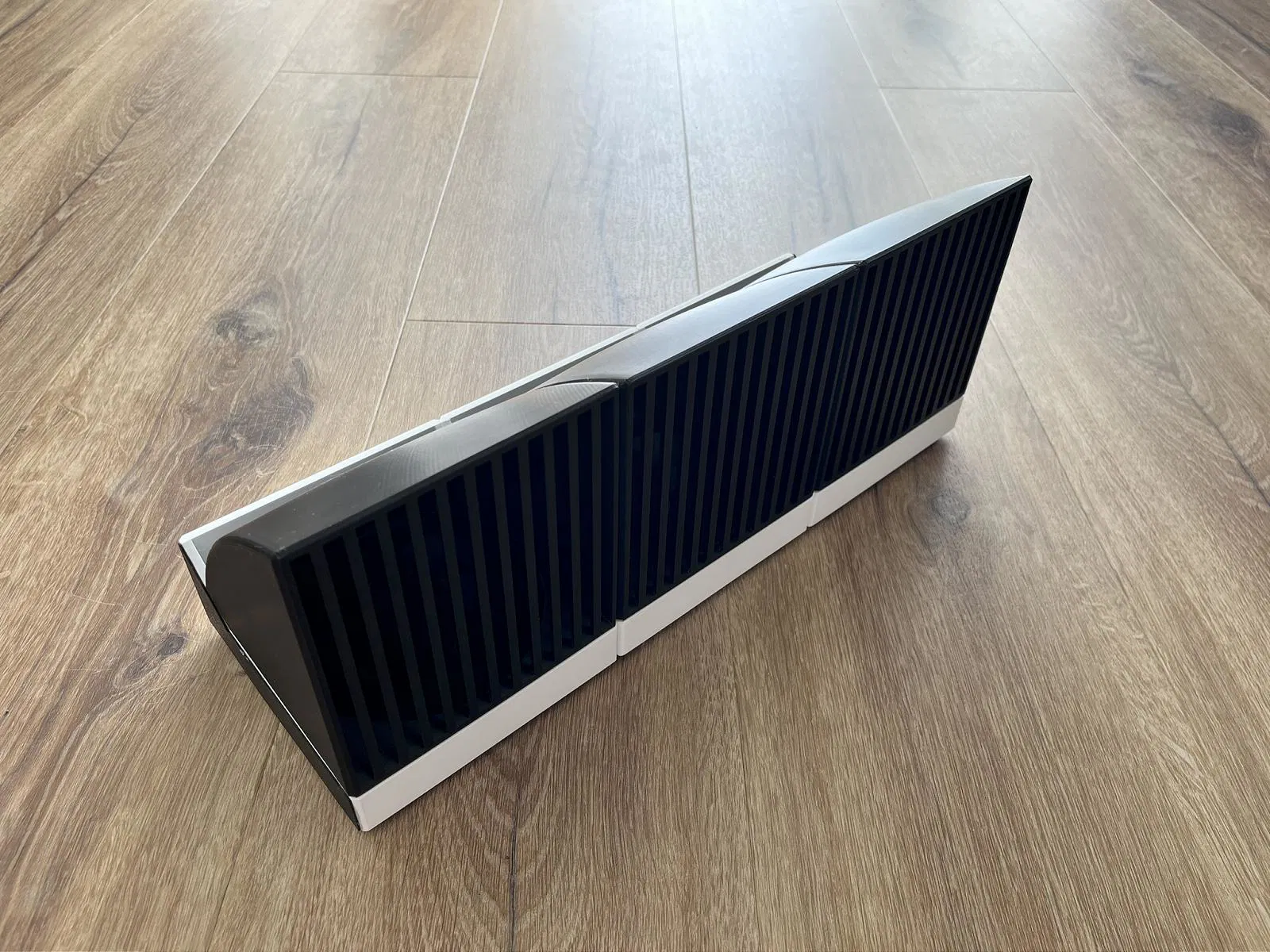

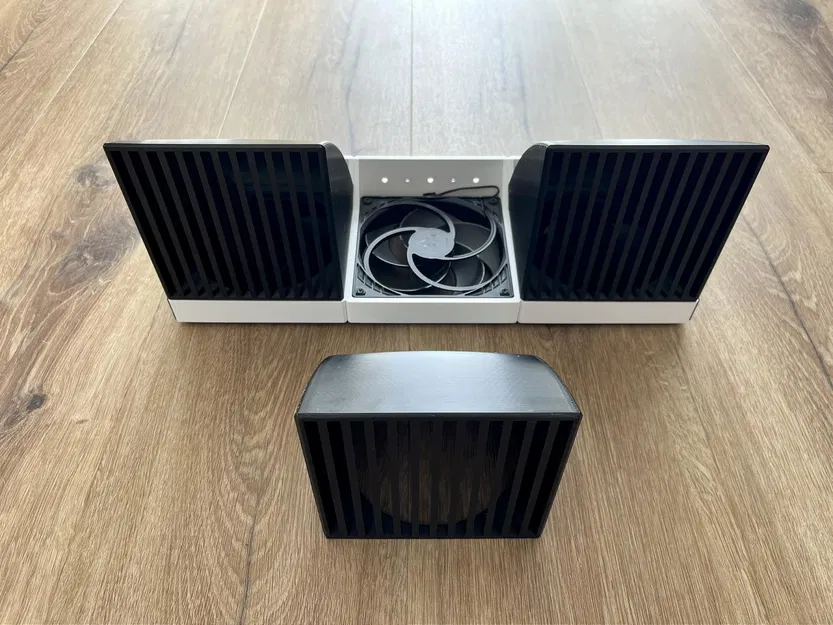

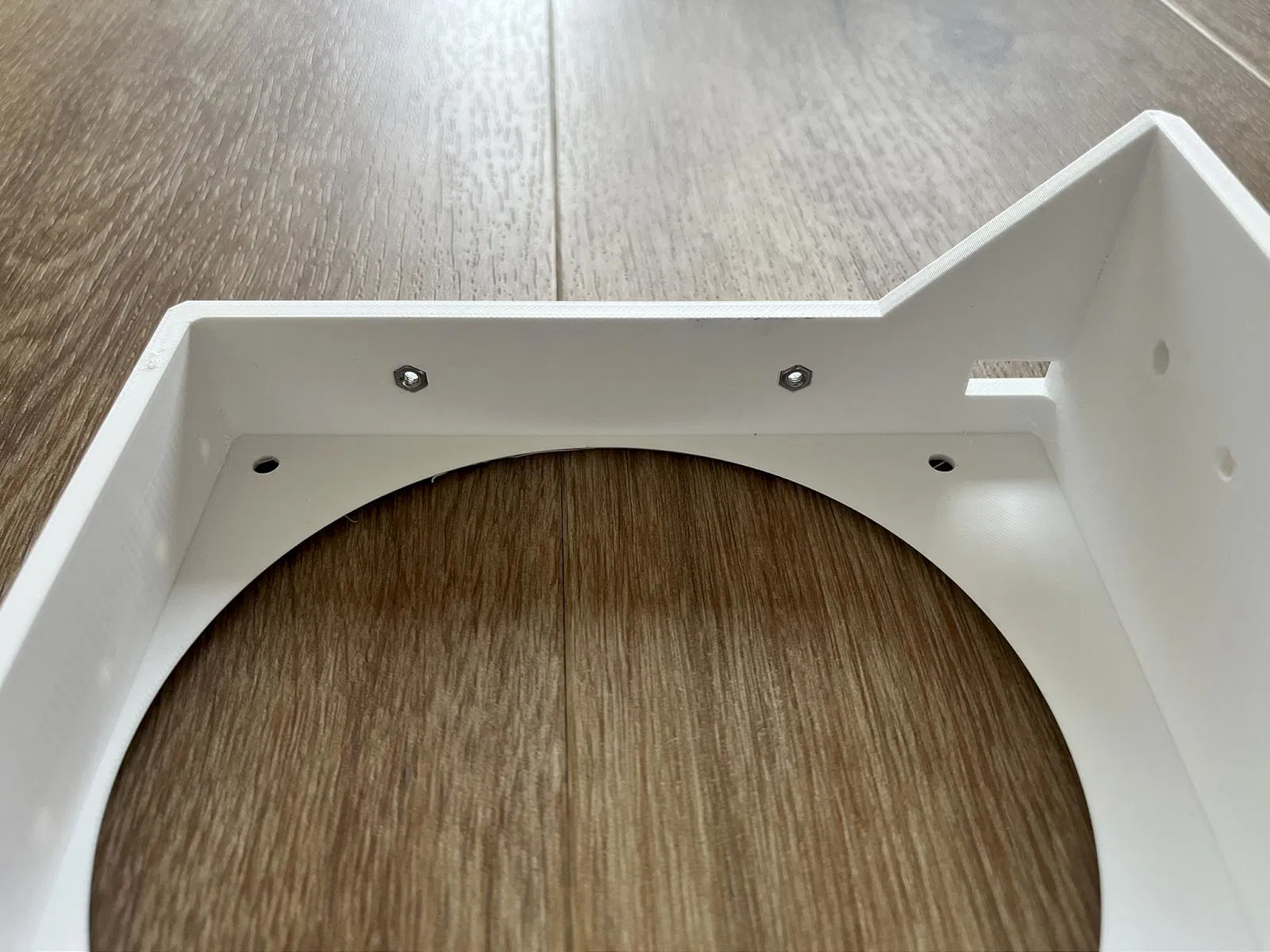

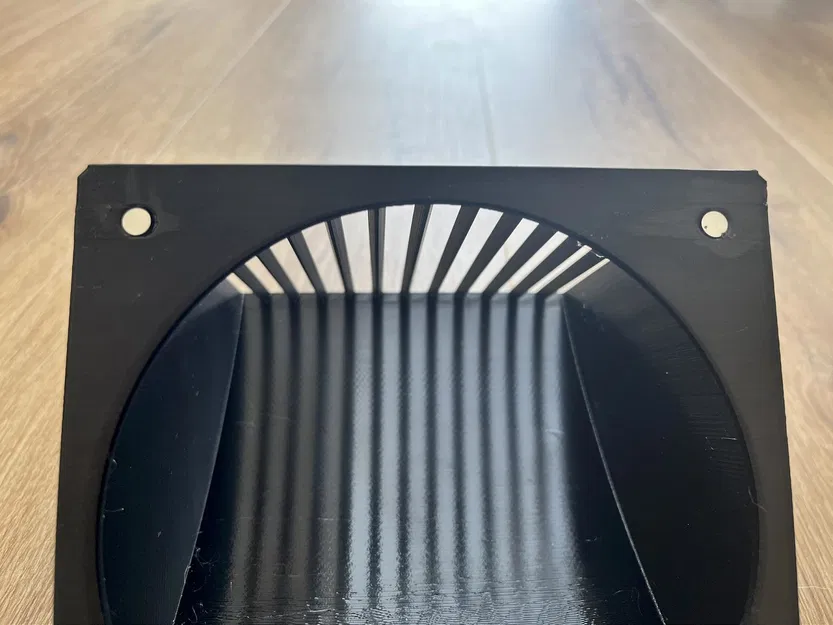

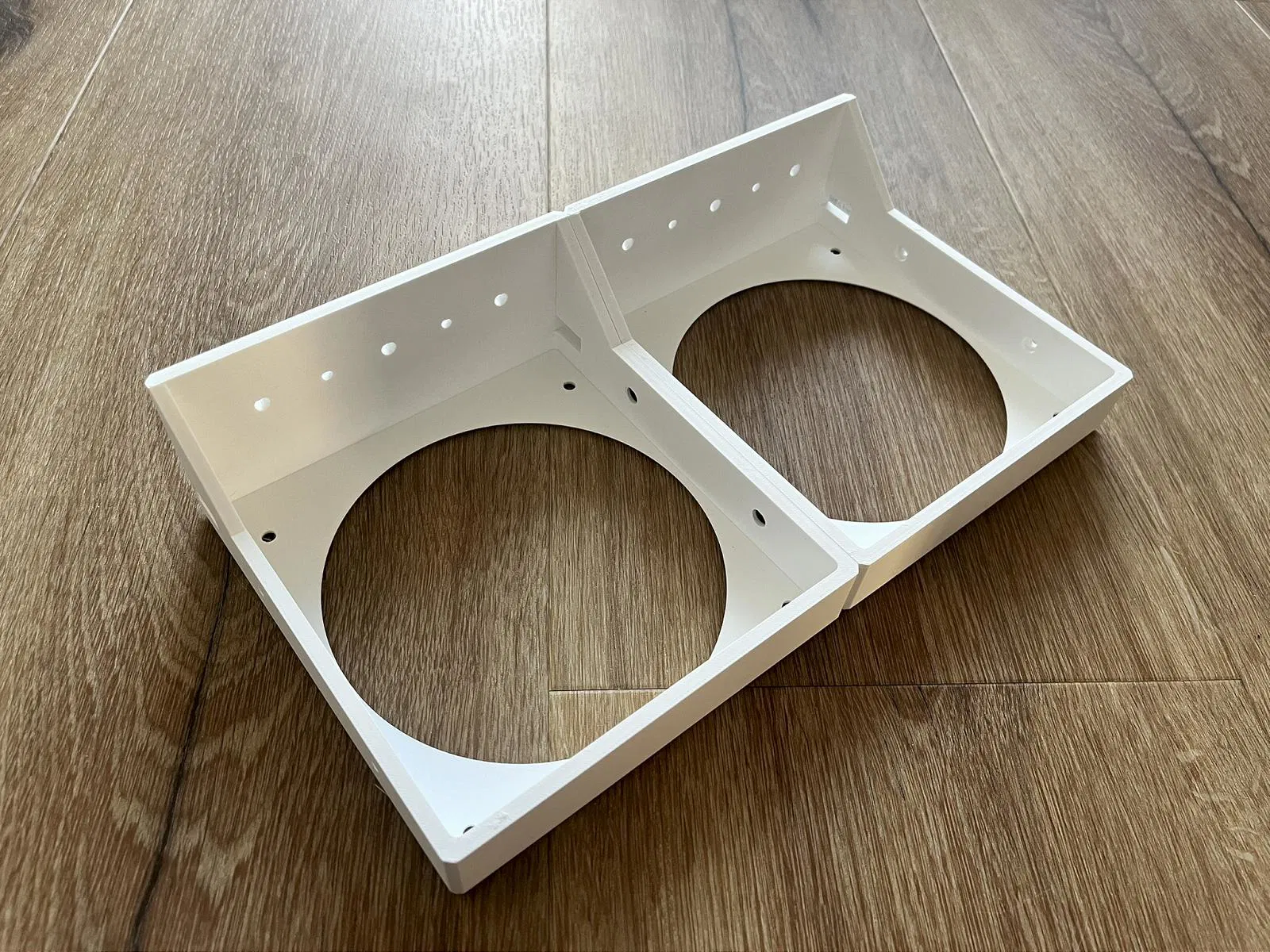

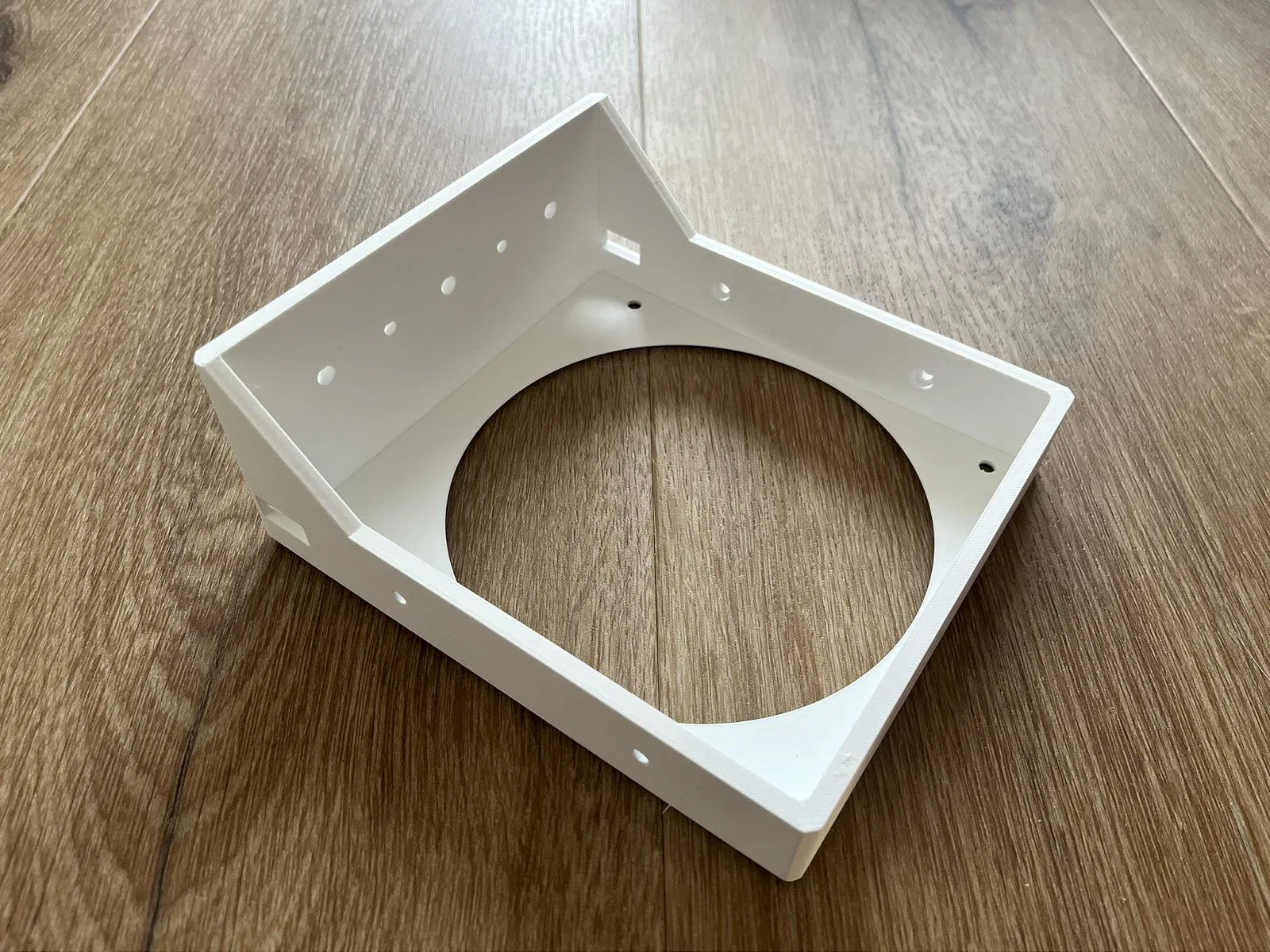

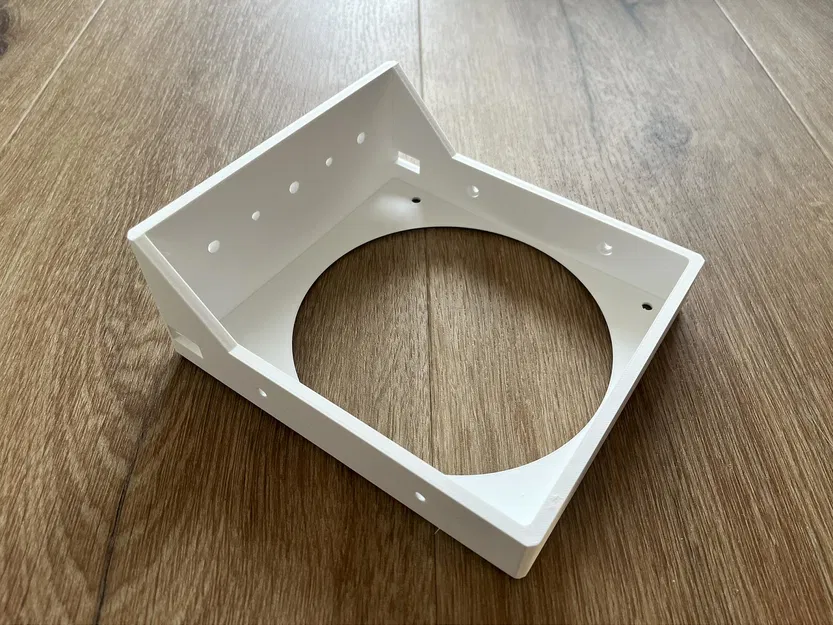

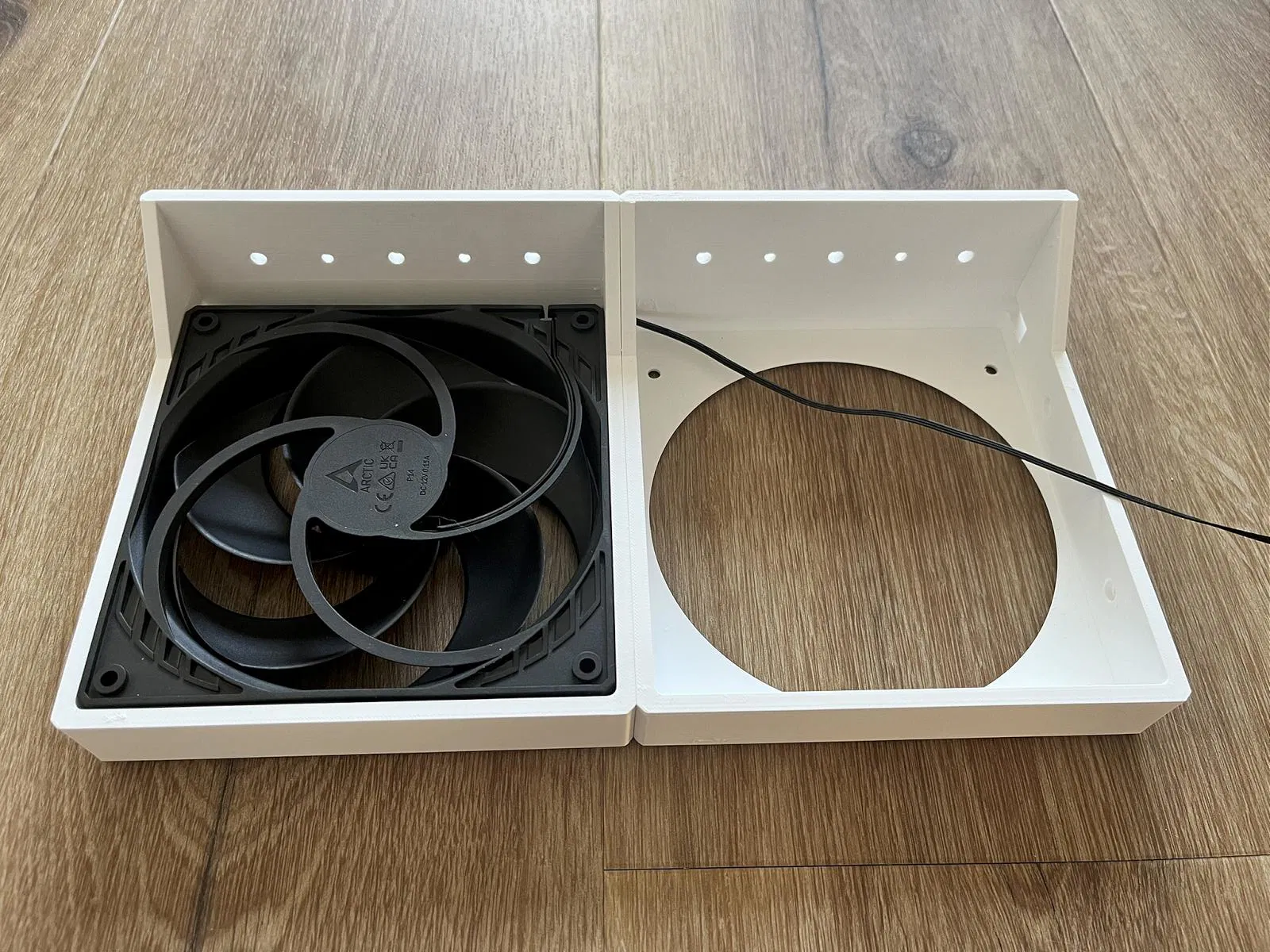

Các lưới thông gió phía trên được giữ bằng nam châm (6x2mm) nên có thể tháo ra bất cứ lúc nào để vệ sinh. Phần liên kết giữa các đoạn dùng vít và ê-cu M3x8. Ở mặt sau mỗi bracket có lỗ để đặt ê-cu M3 nhằm bắt hộp điện tử (electronics box) hoặc bất cứ món gì bạn muốn thêm vào.

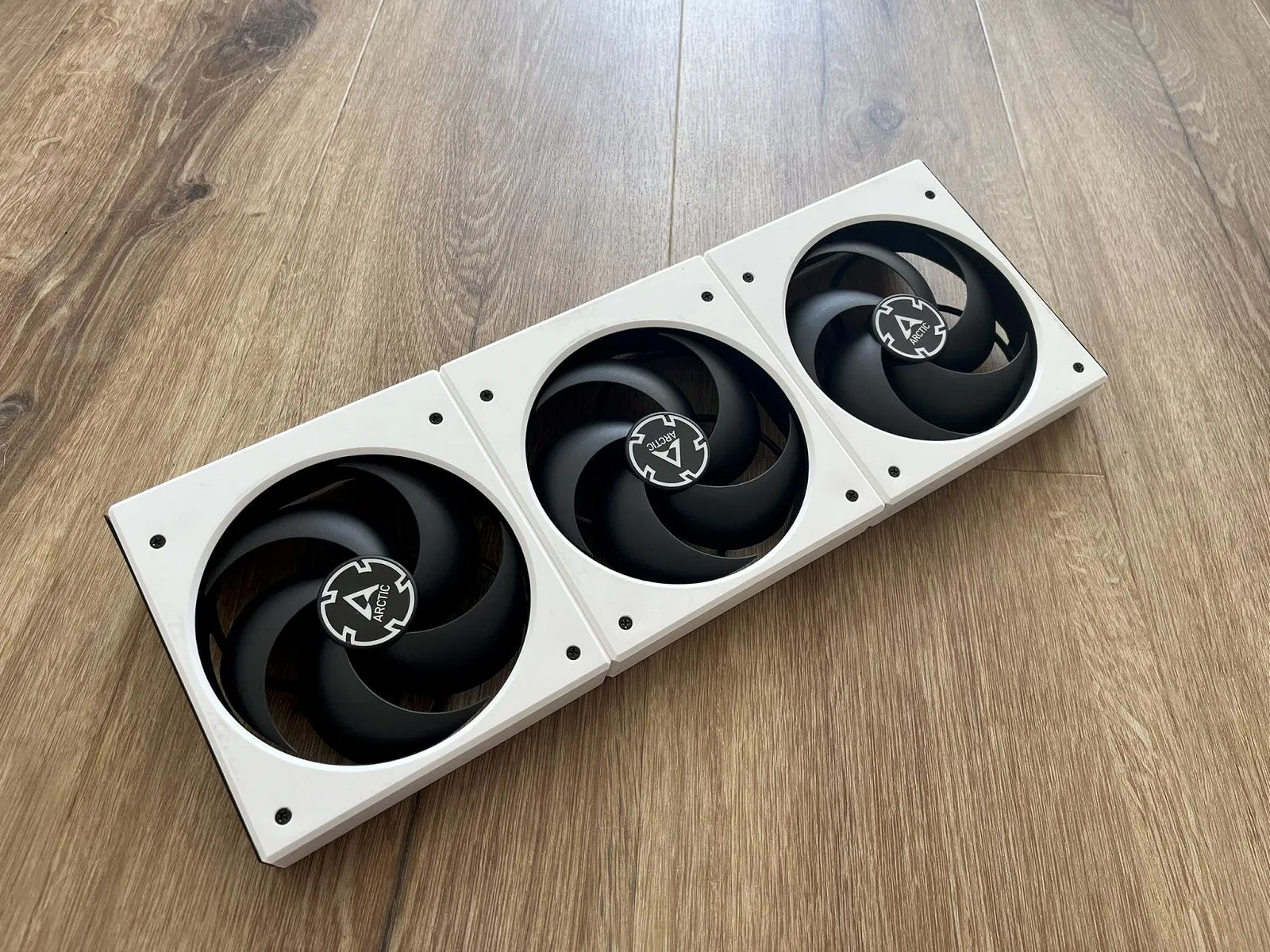

Ở đáy bracket có lỗ cho nam châm 6x2mm để gắn filter nếu filter đó có tính từ. Hoặc bạn có thể bắt thẳng filter vào quạt bằng chính ốc của quạt. Ba lỗ giống nhau ở mặt sau dùng để gắn bracket lên tường.

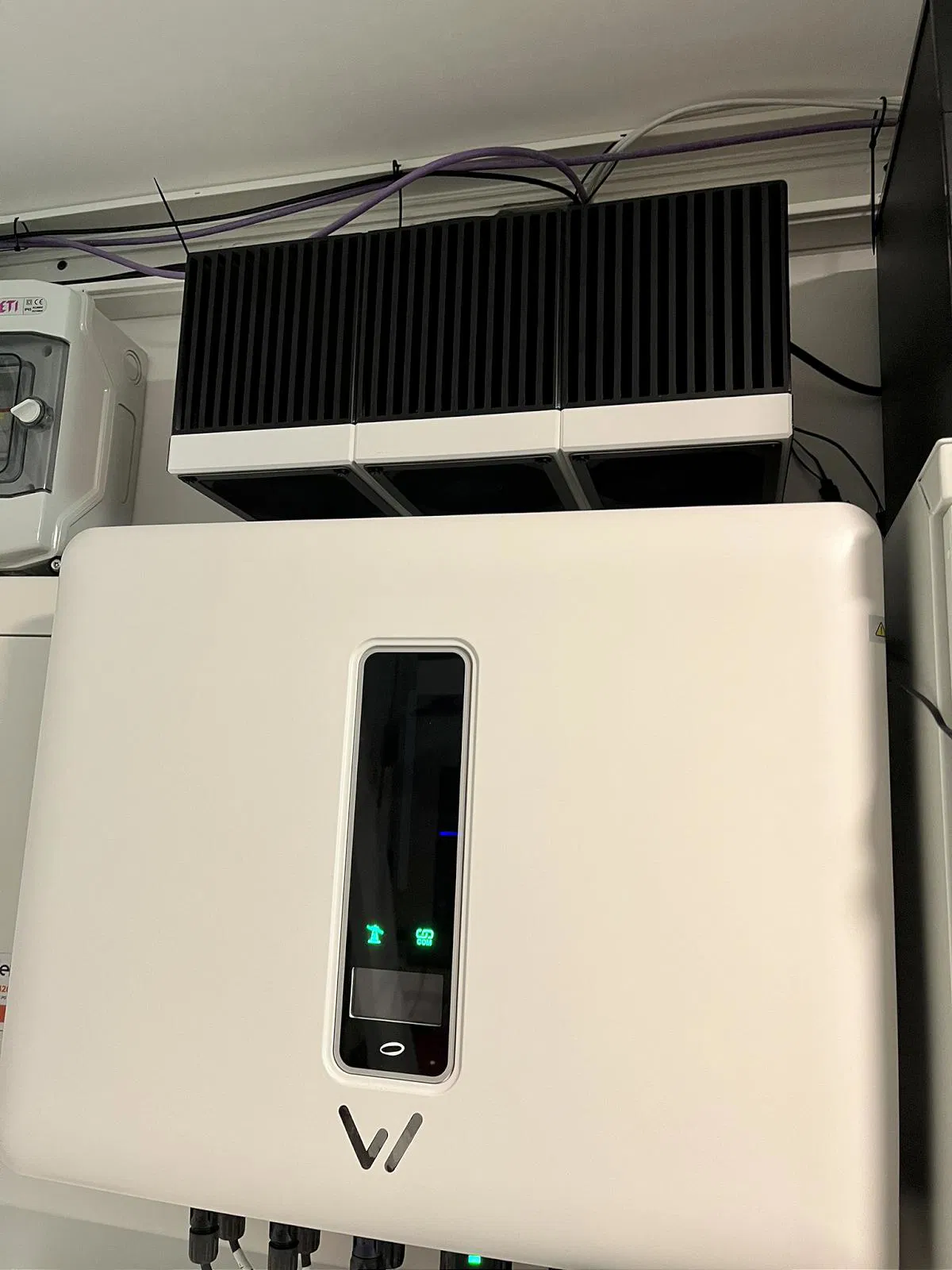

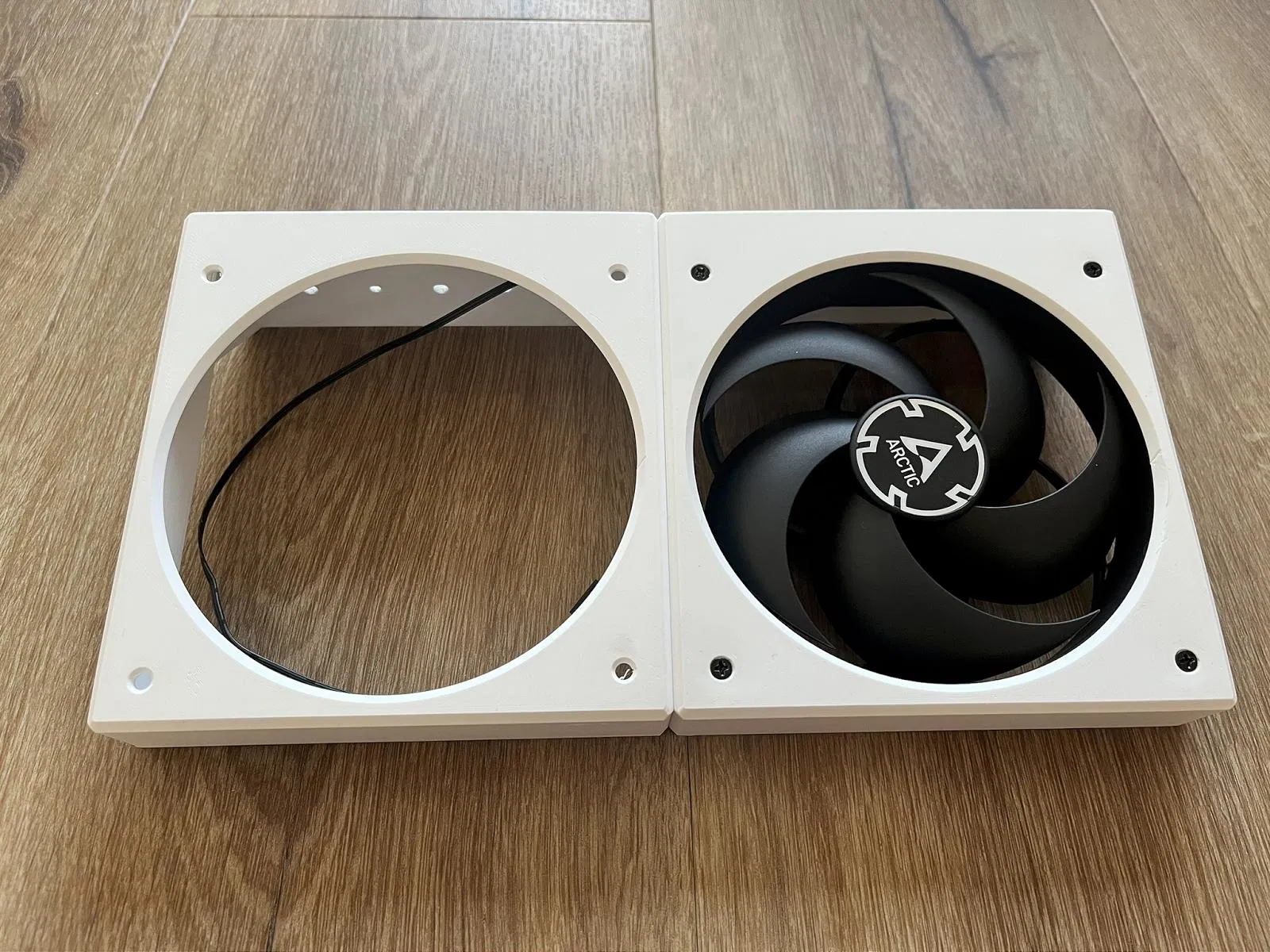

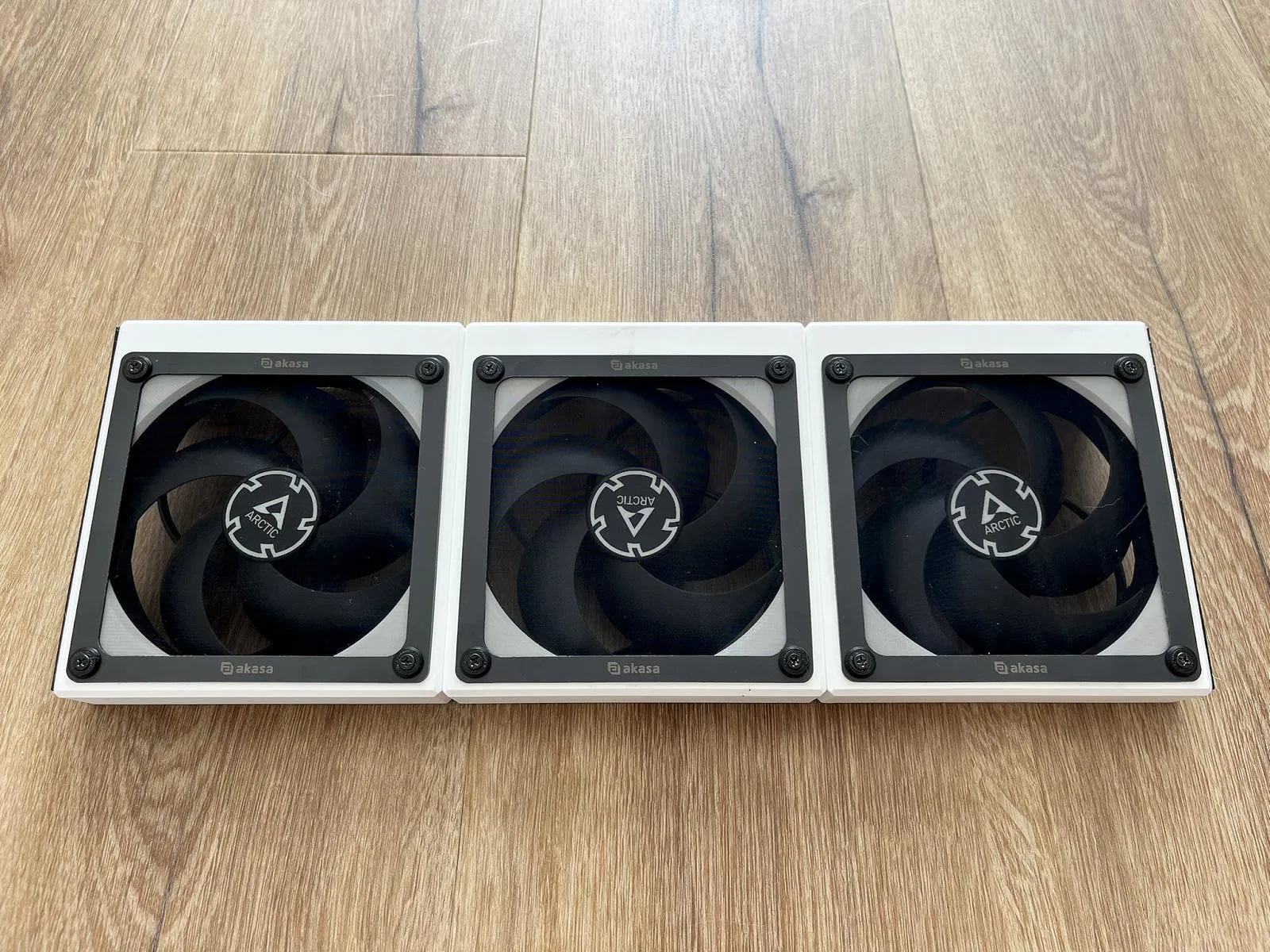

Cá nhân mình, nhiệt độ bên trong inverter đã giảm từ 58°C xuống 46°C khi dùng 3 quạt Arctic 140mm. Mình đọc nhiệt độ inverter qua RS485 Modbus và điều khiển quạt bằng Loxone và DMX.

Changelog:
FlowGrill: REV1_Fixed space for screw on base
FlowGrill: REV2_Adjust some clearances and change back for more cable space.

Yêu cầu in (Printing requirements)

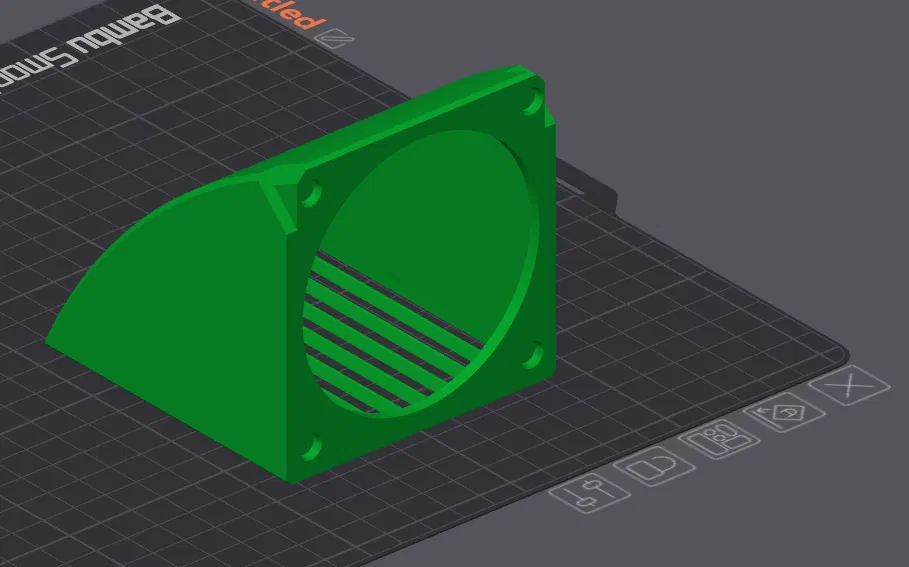

Không cần supports, 3 perimeter trở lên, 15% infill, layer 0.2mm. Flow grill phải được in theo tư thế “grill on plate”.
PETG hoặc vật liệu nào bạn muốn, nhưng nhớ đây là model lớn nên hãy in chậm và luôn dùng filament chịu nhiệt (PLA không phải lựa chọn của bạn).
