Vỏ enclosure WOPR LEDs gắn rack 1U 1

1 hình

Dụng Cụ Tiện Ích

Vỏ enclosure WOPR LEDs gắn rack 1U

Remix từ Tấm Che Trống 1U Cho Tủ Rack Máy Chủ Tác giả ScottGibb_242109

Tác giả aforsberg_1223867

Lượt tải
656
Lượt thích
161
Lượt coi
9.729

File 3 109 KB

  • 1U_Blank_Panel-split_1772434844.3mf3MF · 88,4 KB
  • 1U_Blank_Panel_1772434845.3mf3MF · 19,8 KB
  • boot_1772434845.pyPY · 805 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#232763
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

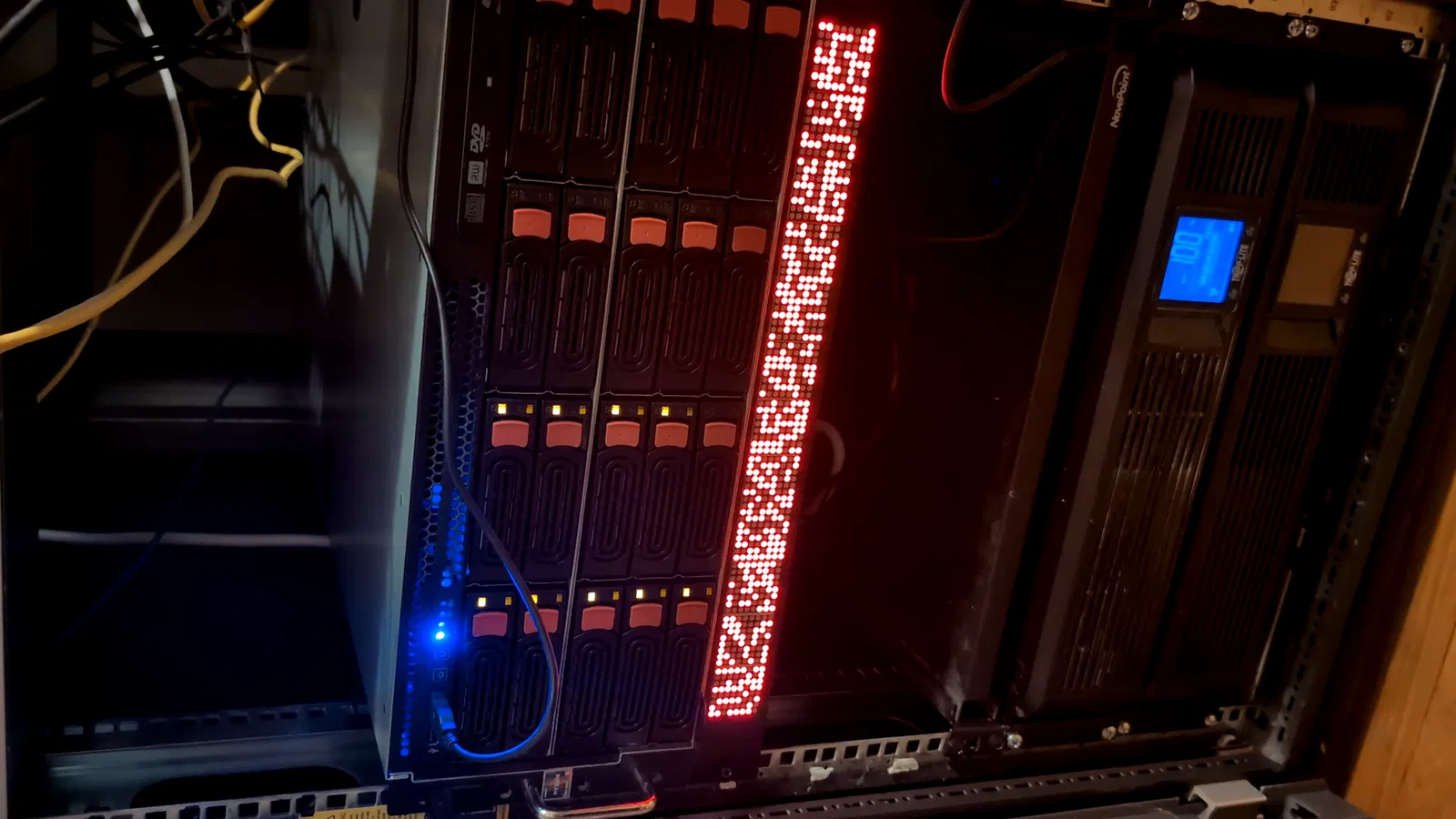

Mình luôn bị cuốn hút bởi “vibe” thẩm mỹ của WOPR, cái máy tính trong phim War Games (1983). Mấy dãy đèn thay đổi đều đều, được cho là thể hiện trạng thái của cỗ máy, là thứ mình đã muốn tái hiện trong server rack của mình suốt nhiều năm. Gần đây mình quyết định: nếu ngoài thị trường chưa có sẵn, thì mình tự làm.

Sau khi tìm hiểu một vòng, mình biết tới mấy module LED matrix 8x8 nhỏ xíu, dùng driver MAX7219. Dưới $10 là có thể mua được một board 1x4 (gồm 4 cái 8x8)…. và còn có thể daisy chain nối chuỗi với nhau. Ba board kiểu này nối liền một hàng là vừa khít trong một khe 1U.

Mình đấu dây chúng vào một Raspberry Pi Pico chạy MicroPython, làm theo một bài hướng dẫn để gắn đúng chân và thêm driver cơ bản rồi chạy vài demo, thấy mọi thứ ổn. Vấn đề là mình không muốn nó chạy kiểu “bình thường”: mình muốn điều khiển từng “pixel” riêng lẻ và cố gắng mô phỏng lại đúng kiểu WOPR nhìn như thế nào.

Sau vài lần lặp/điều chỉnh, mình ra được chức năng như sau:

Khi chạy, nó sẽ “tung đồng xu” cho mỗi cột (96 cột) để quyết định cột đó có thay đổi so với trạng thái trước không. Nếu cột đó được đổi, nó sẽ “tung” 8 lần nữa để quyết định cột đó sẽ trông như thế nào. Sau đó nó vẽ hình lên display. Tiếp theo, nó “tung” một đồng xu 4 mặt để quyết định sẽ chờ bao lâu trước khi tiếp tục và lặp lại vòng loop. Mình thấy cách này tái hiện khá đúng cái cảm giác chậm rãi, có tính toán của mấy đèn chỉ thị WOPR.

Wiring guide:
https://microcontrollerslab.com/max7219-led-dot-matrix-display-raspberry-pi-pico/

LED module:
https://www.amazon.com/dp/B07FFV537V

Driver:

https://github.com/mcauser/micropython-max7219/blob/master/max7219.py

Code của mình:

from machine import Pin, SPI
import max7219
import random
from time import sleep
spi = SPI(0,sck=Pin(2),mosi=Pin(3))
cs = Pin(5, Pin.OUT)
display = max7219.Matrix8x8(spi, cs, 12)
display.brightness(0)
while True:
for y in range (8):
for x in range (96):
flip = random.randint(0, 1)
if (flip == 0):
flipp = random.randint(0, 1)
if (flipp == 0):
display.pixel(x,y,1)
else:
display.pixel(x,y,0)
else:
pass
display.show()
timeflip = random.randint(0,3)
if (timeflip == 0):
sleep(1)
elif (timeflip == 1):
sleep(1.5)
elif (timeflip == 2):
sleep(2)
else:
sleep(0.5)

boot.py đã được đính kèm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfpy
Số file mô hình
3
Tổng dung lượng
109 KB
File lớn nhất
88,4 KB
