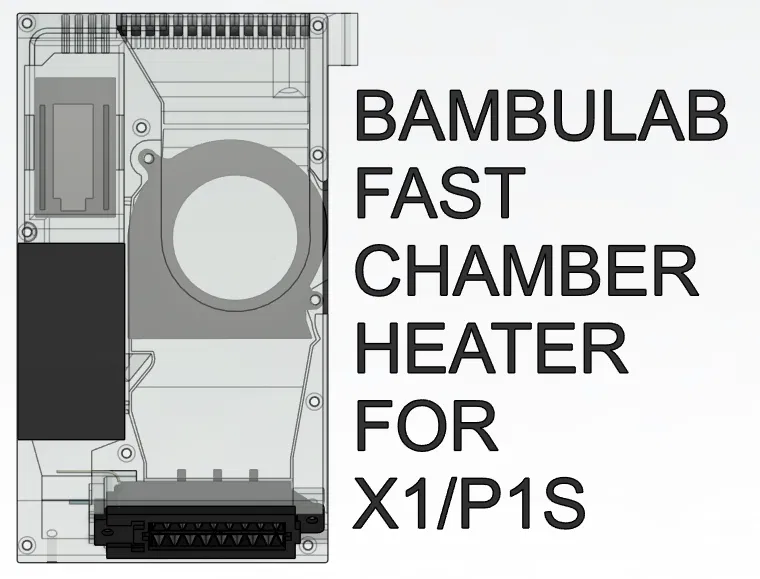

Heater chamber cho BambuLab P1/X1 – làm nóng nhanh, tiết kiệm điện

Dạo này mình bận quá nên chưa viết mô tả chi tiết được.

Mình sẽ cập nhật sớm.

Kết quả test cho thấy với nhiệt độ môi trường 8°C, mất 16 phút để nâng nhiệt độ trong chamber lên 60°C, và đạt được không cần dùng AUX fan.

BOM (Bill of Materials)

M3 Insert Nut

• Đường kính ngoài (OD): 4.5mm
• Chiều dài: 4.5mm (dài khác vẫn dùng được)
• Số lượng: 15 cái

Vít M3x35

• Mục đích: dùng cho quạt 8030
• Số lượng: 2 cái

Vít M3x5

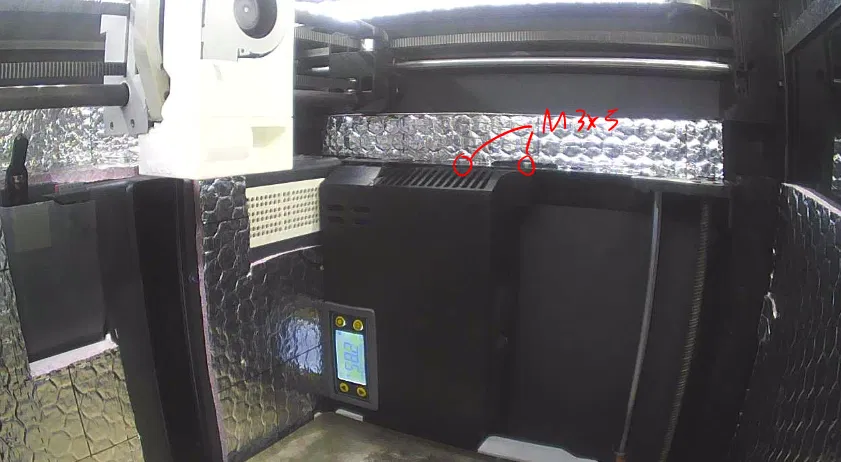

• Mục đích: để bắt heater lên khung P1/X1
• Số lượng: 2 cái

Vít M3x5 đầu chìm (Countersunk)

• Mục đích: cho nắp sau
• Số lượng: 9 cái

Vít M3x8

• Mục đích: cho PTC heater
• Số lượng: 2 cái

PTC Heater

• Tham khảo: PTC Heater Example
• Lưu ý: Bắt buộc dùng loại AC heater.

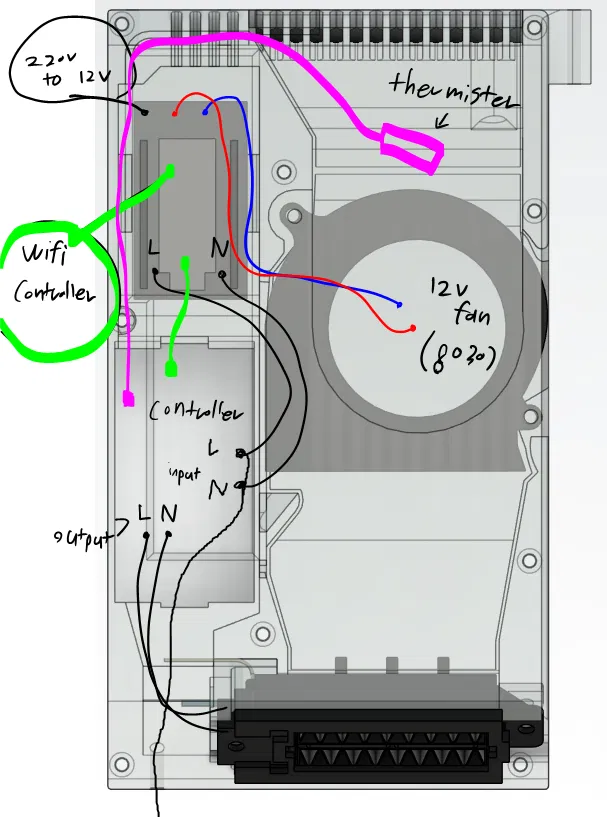

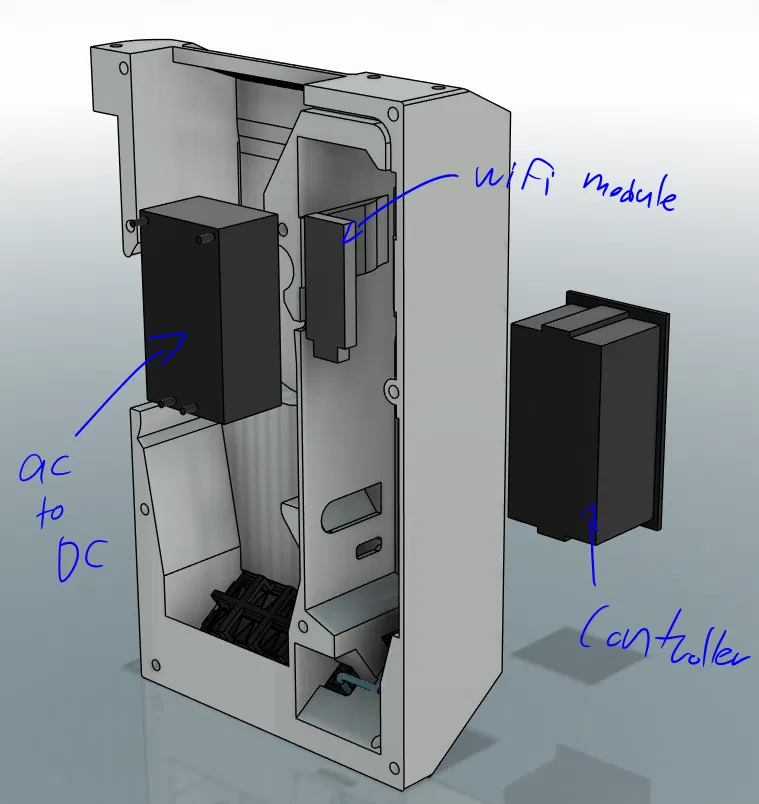

Module AC to DC 20W

• Tham khảo: AC to DC Module Example
• Lưu ý: Module này chịu nhiệt tới 90°C.

Controller (XY-SA10)

• Tham khảo: Controller Example
• Tính năng: điều khiển Wi‑Fi bằng Sinilink APK.
  ⚠ Lưu ý: APK không hỗ trợ các bản Android mới nhất, nhưng có thể tải từ apkture. Nhớ đảm bảo tương thích với Wi‑Fi 2.4GHz.

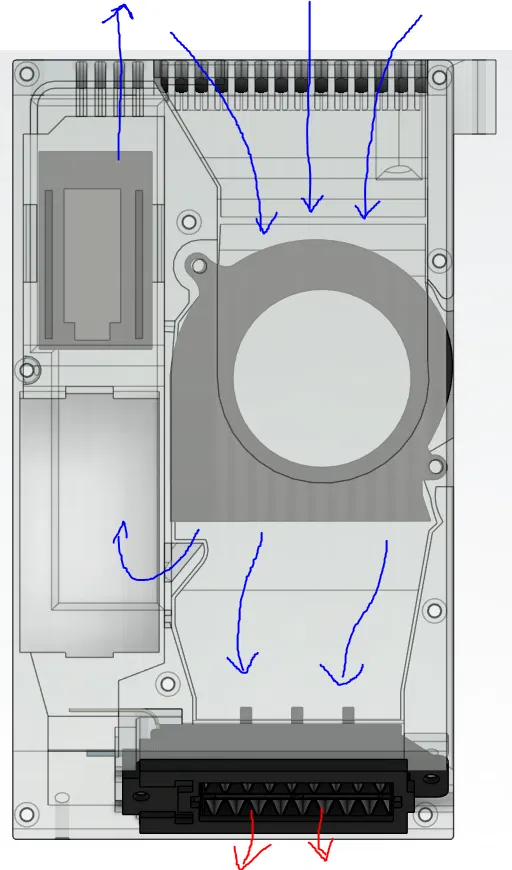

Quạt Blower 8030 12V

• Thông số: 12V
• Nhiệt độ hoạt động tối đa: 70°C
• Khuyến nghị: Do giới hạn nhiệt độ hoạt động tối đa của quạt, nên giới hạn nhiệt độ heater ở 70°C để vận hành an toàn.
• Link sản phẩm: 12V 8030 Blower Fan

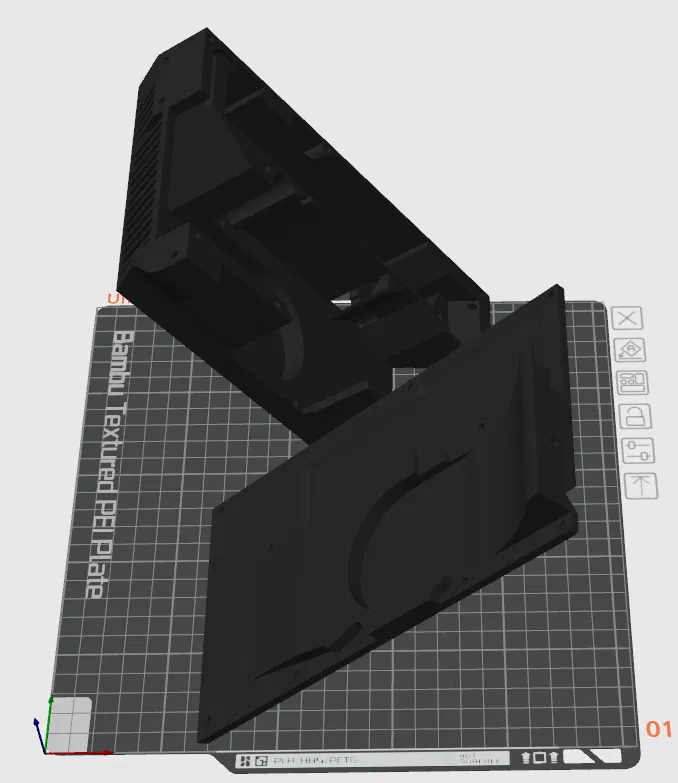

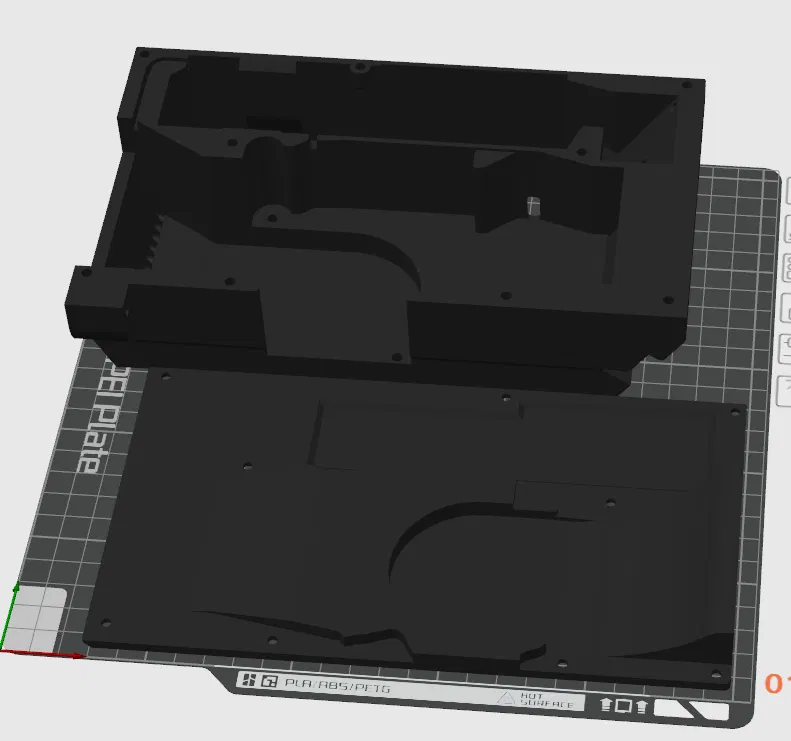

Filament cho vỏ (casing)

>ABS, ASA, hoặc lựa chọn khác

Yêu cầu: Heat deflection temperature (HDT) trên 80°C

Mình đang dùng filament Esun ABS-HT (HDT:100°C)

Linh kiện tuỳ chọn

1. PT-01 NO (Normally Open) Thermostat
   • Mục đích: điều khiển quạt thông qua cổng AC của module AC-to-DC.
   • Nhiệt độ hoạt động: 60°C
   • Lưu ý: Ban đầu mình dùng thermostat 55°C nhưng quạt chạy lâu quá. Khuyến nghị dùng thermostat 60°C để hiệu quả hơn và thời gian quạt bật ngắn hơn.

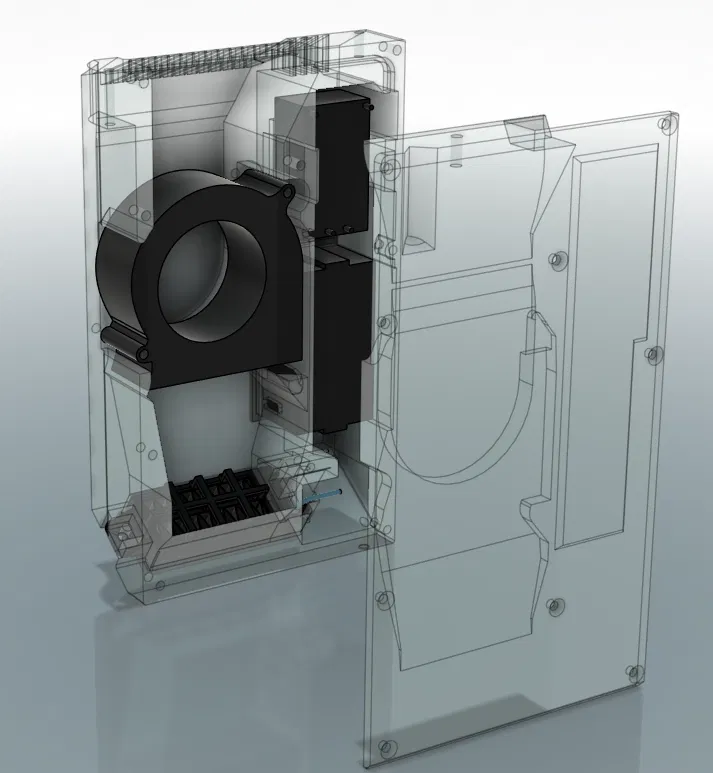

+++ mình đã thêm file STEP.. vì quạt 8030 trên aliexpress không có sẵn model 3D nên mình reverse-engineer bằng máy scan gắn trên một cái (2D)printer.
