Tế bào thực vật (Celula Vegetal) thích ứng cho người khiếm thị

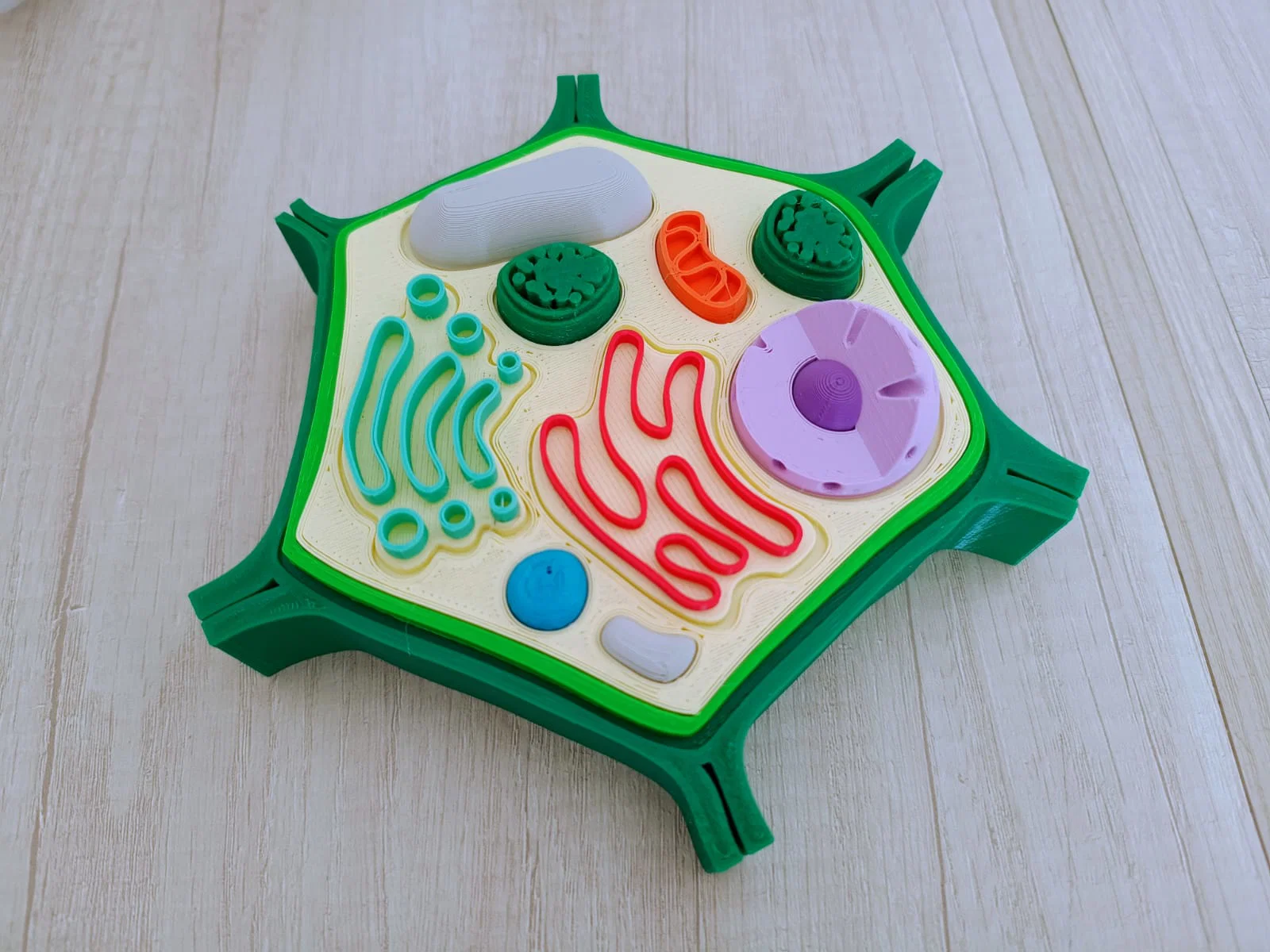

Mô hình tế bào thực vật theo kiểu lắp ghép (puzzle/trò chơi) để giúp việc học cấu tạo của một tế bào dễ hơn.

Gồm có:

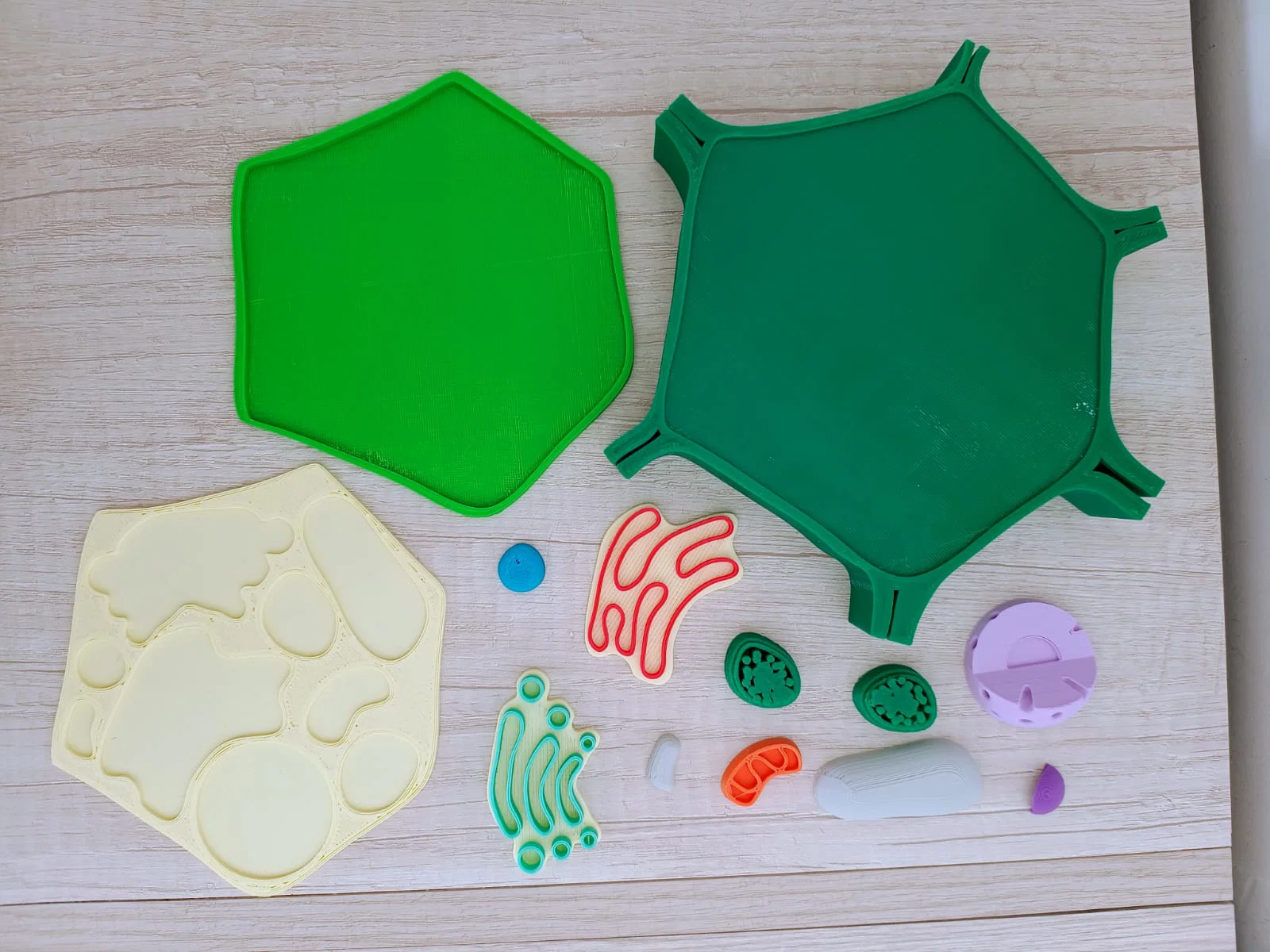

• 12 phần có thể lắp khớp.

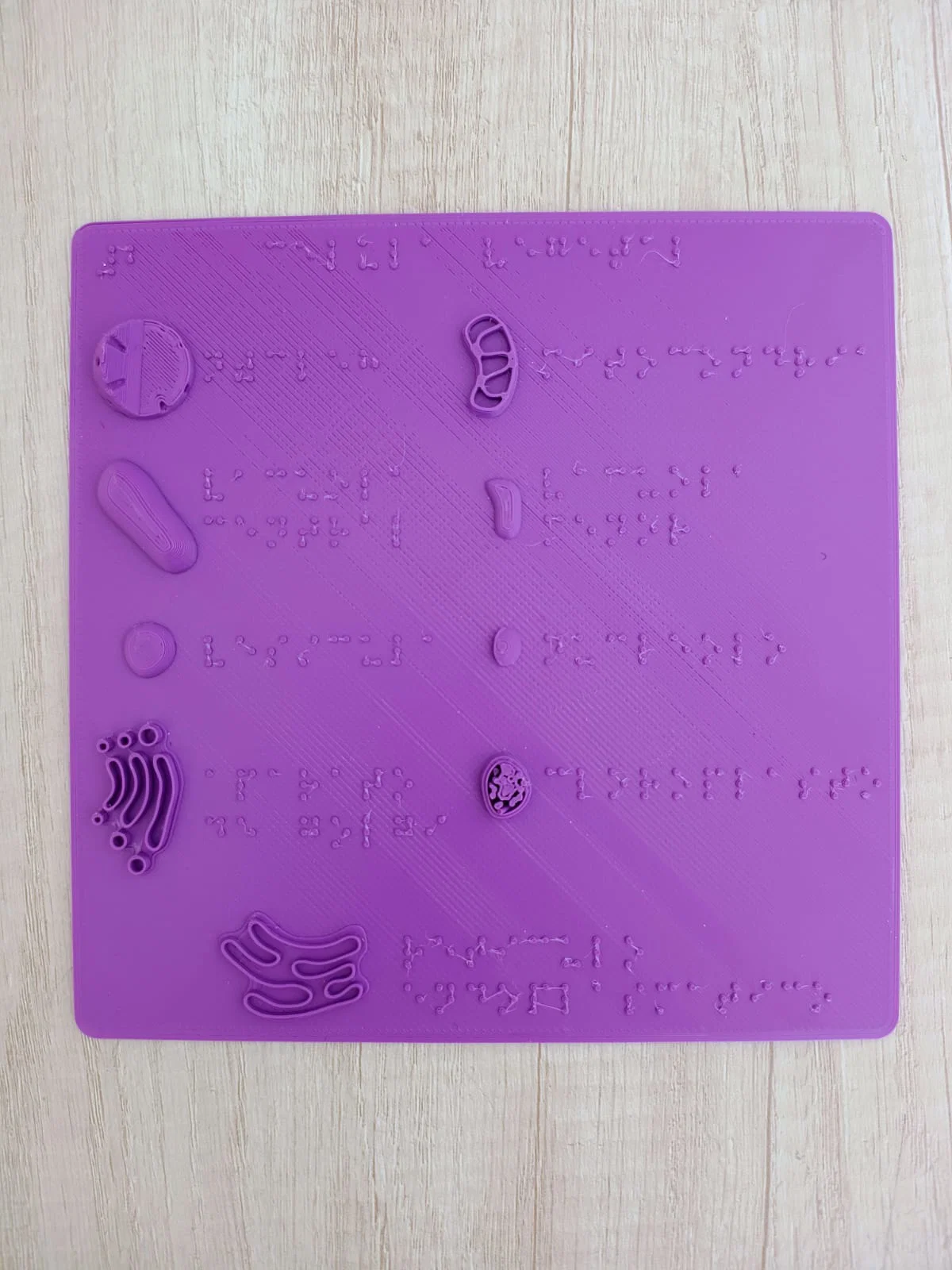

• 2 bảng hướng dẫn Braille
• 2 bảng hướng dẫn dạng hình để in ra giấy, định dạng PDF.

Phiên bản 2 (Cập nhật 14/11/2024)

• Đã chỉnh sửa các mảnh “Cell Wall”, “Cytoplasm” và “Cell Membrane”, thêm cơ chế khớp nối giữa chúng để dễ lắp ráp hơn.
• Đã thêm một lỗ trên cell membrane để dễ lấy cytoplasm ra.
• Đã chỉnh sửa các bảng tên mảnh bằng braille: đặt phần chú thích (legend) trước, rồi đến hình dạng mảnh, giúp người đọc dễ hiểu hơn.
• Đã thêm bảng các bộ phận tế bào bằng English.

Cách sử dụng:

• Đặt “Cell Wall” làm phần đế của hệ thống.
• Sau đó lấy một trong các thành phần còn lại và nhận diện bằng mắt hoặc bằng tay, dựa trên các bảng (Braille hoặc bảng hình tùy trường hợp).
• Tiếp theo, xác định vị trí của nó bằng cách so sánh hình dạng mảnh với các khớp lắp hiện có (bằng xúc giác hoặc thị giác tùy trường hợp), rồi gắn vào đúng chỗ.
• Cứ làm như vậy cho tới khi lắp hoàn chỉnh tế bào.

In 3D:

• In từng phần trực tiếp trên bàn in, đúng theo hướng/định vị mà mỗi mảnh được tạo sẵn.
• Kiểm tra nhiệt độ khuyến nghị từ nhà sản xuất filament bạn dùng.
• Không cần support.
• Khuyến nghị không scale model trong slicer vì có thể ảnh hưởng độ khít của các khớp lắp.
• Màu sắc có thể khác so với gợi ý; nếu cần thì tham khảo tài liệu khoa học để đối chiếu/kiểm chứng.

Video giới thiệu dự án:

Ghi nhận (Filiación):

Tài liệu này được phát triển bởi Marcos Pitra và Miguel Strozza, như một phần của môn “Tecnologías de Fabricación Digital II”, do giảng viên Rodrigo Ramirez và Juan Mendez giảng dạy, thuộc ngành Thiết kế Công nghiệp của Universidad Nacional de Hurlingham, trong học kỳ 1 năm 2024.

Xin cảm ơn sự cộng tác của: Nicolás Martín Kamienkowski, Clara Cerrotta,
Maria Florencia Servici và Judit, vì thông tin và hỗ trợ trong suốt quá trình thực hiện.
