Clip gắn cho cảm biến hiện diện Sonoff SNZB-06P
Clip gắn ngang để cố định Sonoff SNZB-06P vào mặt dưới bề mặt phẳng. Có chừa chỗ cho nút bấm và cổng USB-C, dốc 5°. Đường kính trong hơi nhỏ; có thể chỉnh để kẹp chắc hơn tùy calibration máy in.
Mô tả

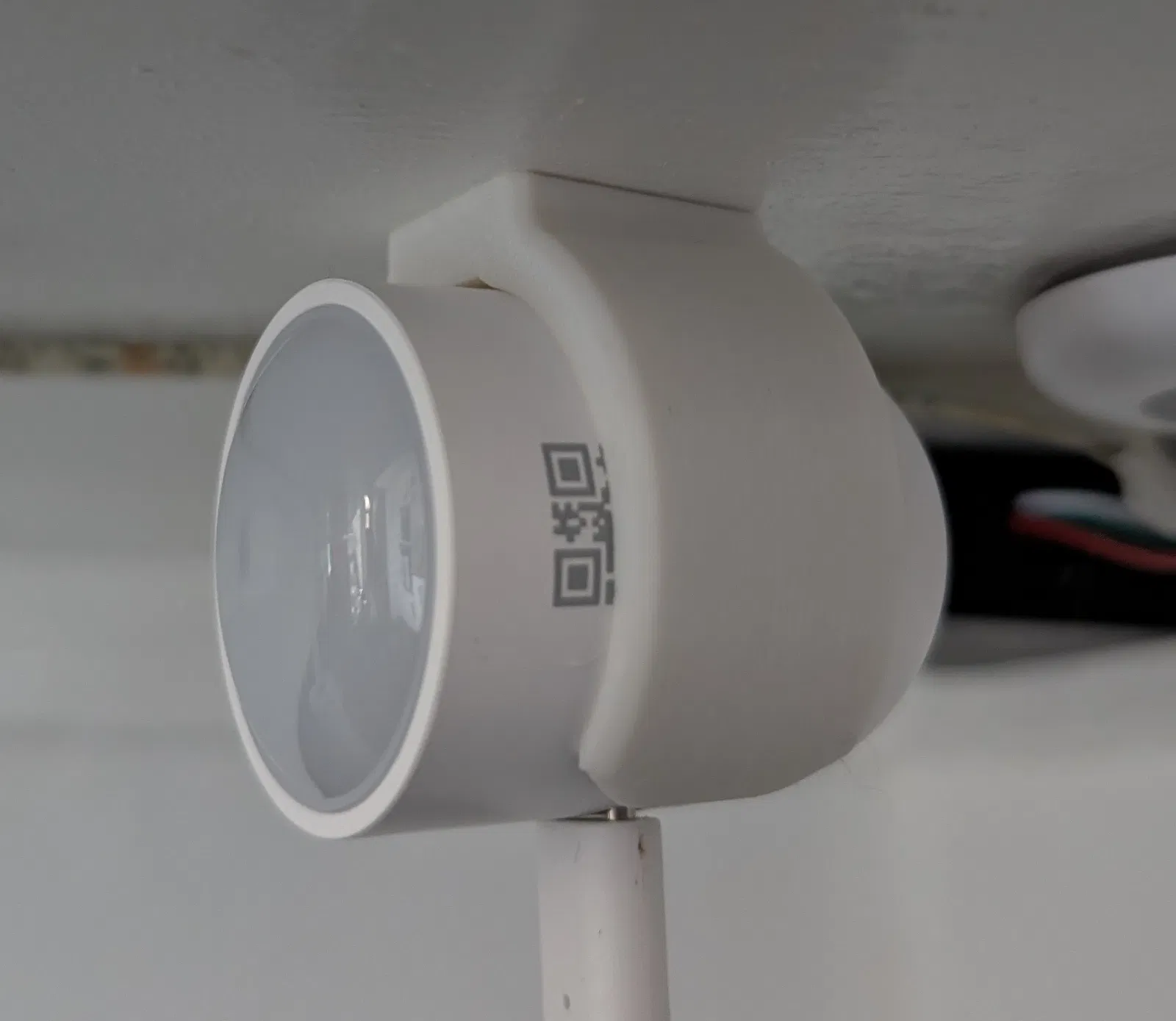

Mình muốn gắn cảm biến vào mặt dưới của một cái kệ, nhưng cái ngàm nam châm đi kèm không cho xoay sát về hướng ngang đủ. Nên mình thiết kế cái clip này, có chừa chỗ cho nút bấm phía trên và cổng USB-C ở mặt dưới.
Nó có độ dốc 5 độ so với phương ngang.
Đường kính trong nhỏ hơn rất nhẹ so với đường kính thực tế mình đo được của cảm biến. Trên máy in của mình thì đủ để giữ cảm biến đúng vị trí, nhưng không phải kiểu ôm sát chặt. Tùy theo hiệu chuẩn (calibration) của máy in, bạn có thể muốn giảm đường kính lại để kẹp chắc hơn.
Thiết kế này được tính để in kiểu lật ngược (upside-down) theo đúng hướng hiện tại của mẫu, đơn giản vì lúc dựng model như vậy thấy hợp lý hơn.
Có một lỗ bắt vít 3mm để chỉnh hướng của cảm biến.
