Insert bàn bandsaw cho Scheppach Basa 3, Basato 3/4 & Basato 5-2

Cập nhật 25Nov22
Mình đã upload Version 3 của miếng insert zero clearance & insert khe 6mm Chamfered Slot, bản này lại cứng cáp hơn version 2, với nhiều gân tăng cứng hơn. Hiện mình in bằng ASA, thấy bền dai hơn PETG hay PLA, và mình cũng thêm ký hiệu tái chế cho ASA ở mặt dưới.

Cập nhật 01Jun22

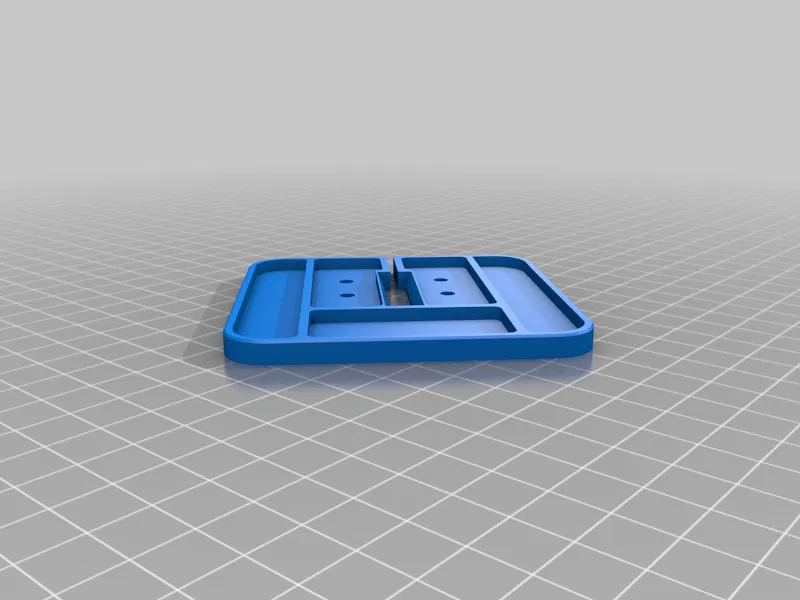

Mình đã upload một phiên bản chắc hơn của insert zero clearance, có thêm phần đỡ bên dưới ở hai bên khe. Mình cũng đã kèm các bản export từ OnShape dưới dạng file STEP theo yêu cầu của EdgyRest. Ai muốn chỉnh sửa thì bản vẽ gốc của insert zero clearance ở đây
https://cad.onshape.com/documents/ddf904fdb85ee299e0227a24/w/c87a27040e3736ac8b696bdf/e/8851a241c15111a411a365c4?renderMode=0&uiState=62977ba1155f1a0a92bd0a77.

Bản vẽ gốc cho insert khe 6mm ở đây
https://cad.onshape.com/documents/ddf904fdb85ee299e0227a24/w/c87a27040e3736ac8b696bdf/e/e0c0f3d3d82c20e4d4dc6b28?renderMode=0&uiState=62977bdd155f1a0a92bd0ae2

Bản vẽ gốc cho cái caddy ở đây
https://cad.onshape.com/documents/ddf904fdb85ee299e0227a24/w/c87a27040e3736ac8b696bdf/e/271eebbdfcc9548a9dc43665?renderMode=0&uiState=62977c84155f1a0a92bd0b72

22Feb22
Mình kiếm hoài mà không thấy chỗ nào bán, nên ...

(Cập nhật: mình tìm thấy vài cái vào 25Jan25
https://www.powertoolspares.com/accessory/sch-73240034-plastic-table-insert?sku=SCH-73240034&model=15837&product=26261
nhưng giá £9.60/cái!!!)

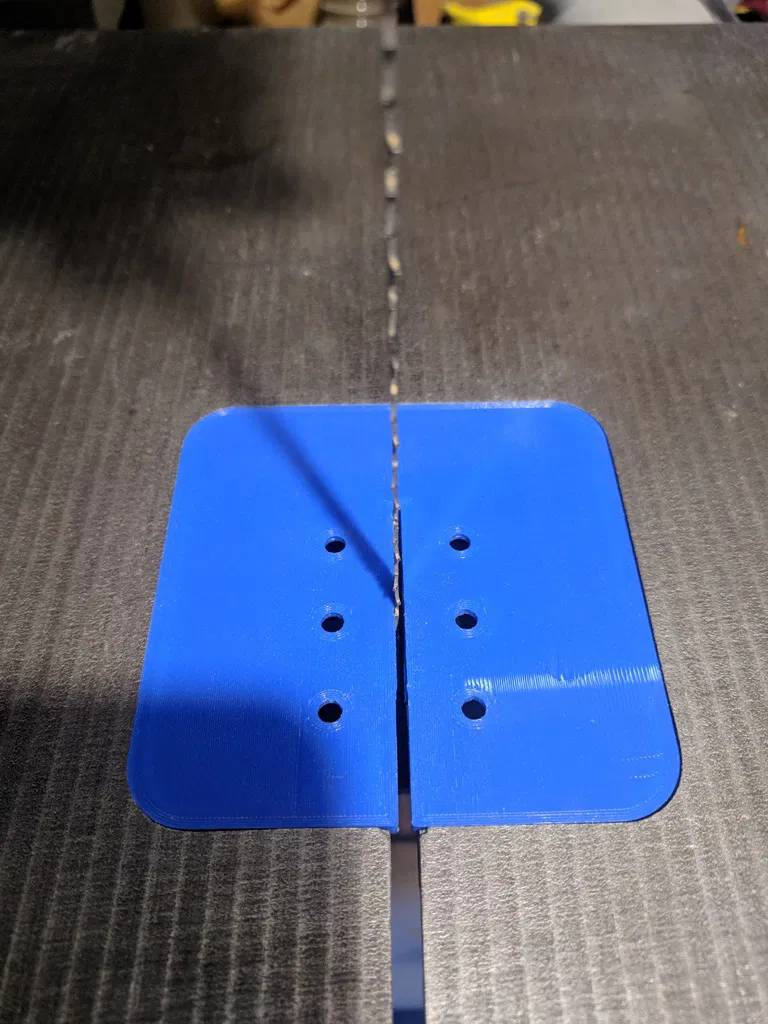

Đây là bộ table insert thay thế cho máy cưa lọng băng (bandsaw) Scheppach Basa 3 (& Basato 3, Basato 4 & Basato 5-2), kèm một cái caddy có thể gắn lên bandsaw bằng nam châm để cất mấy miếng insert dự phòng.

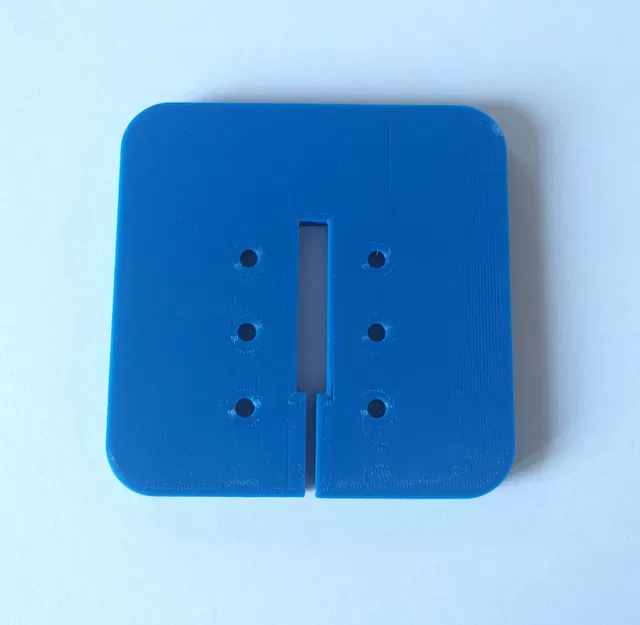

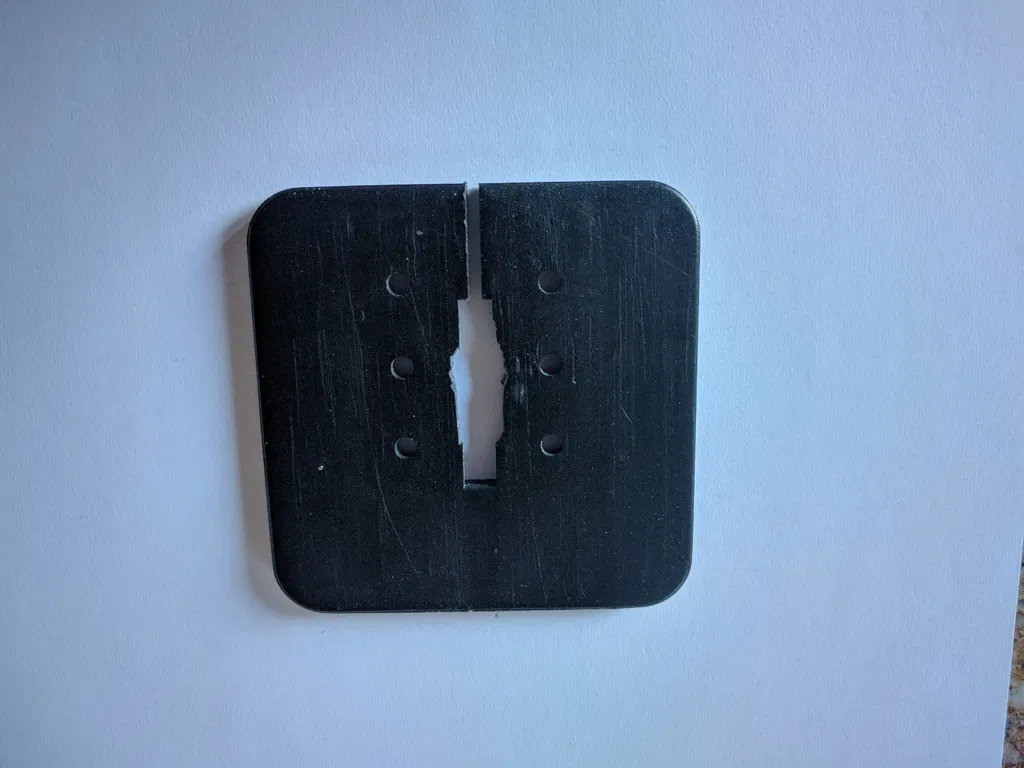

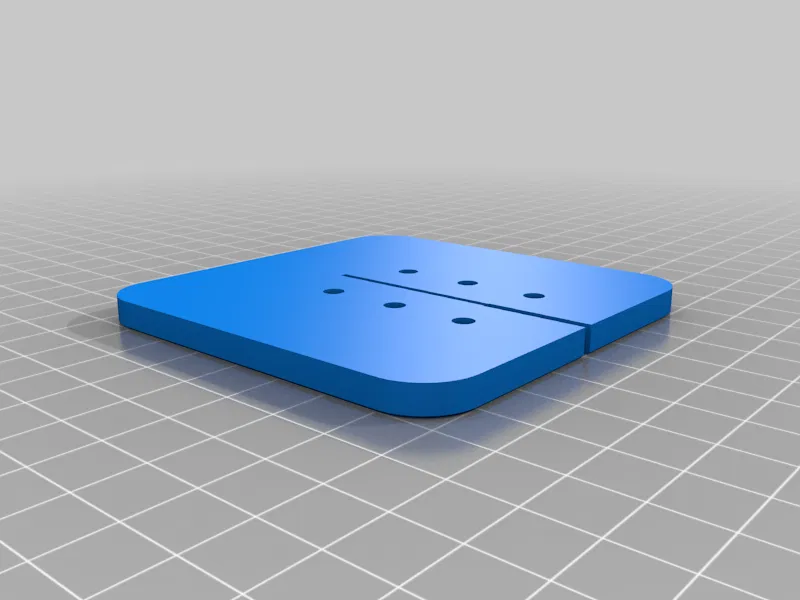

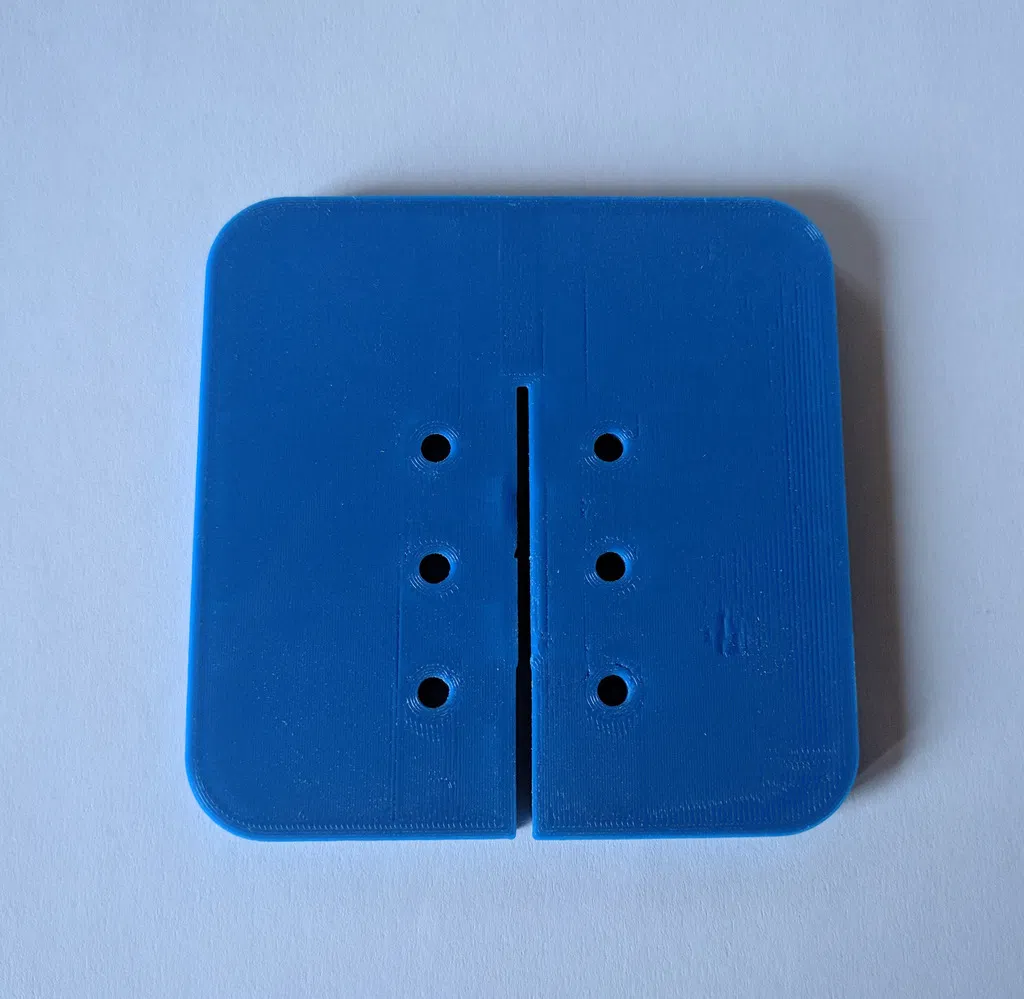

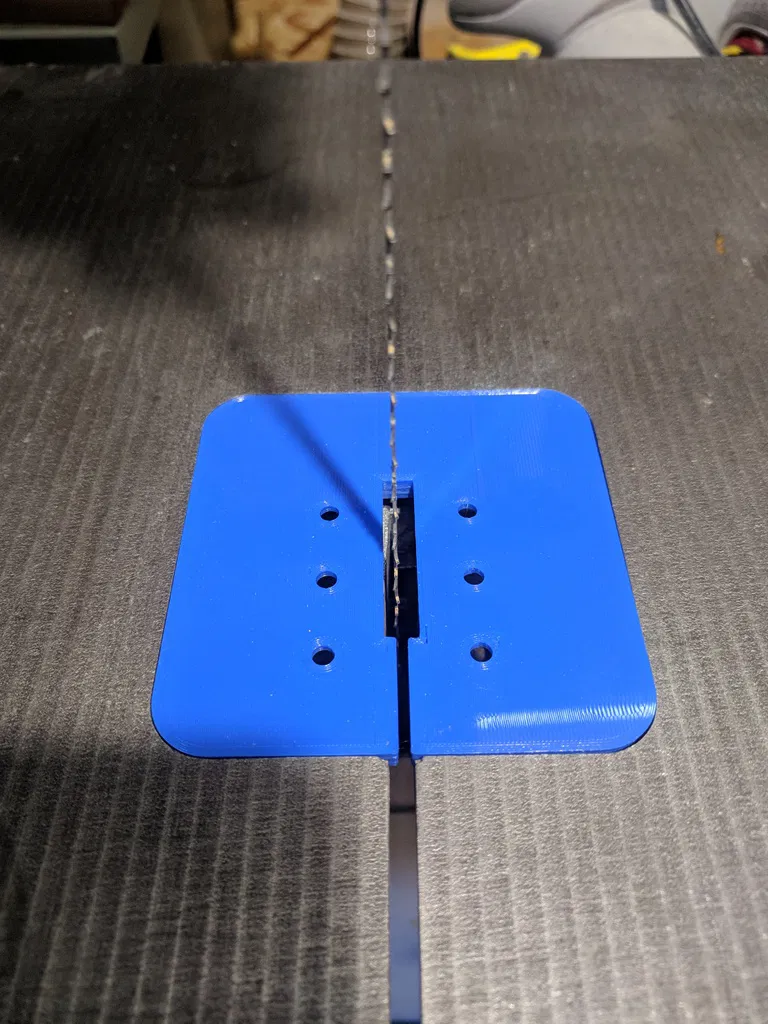

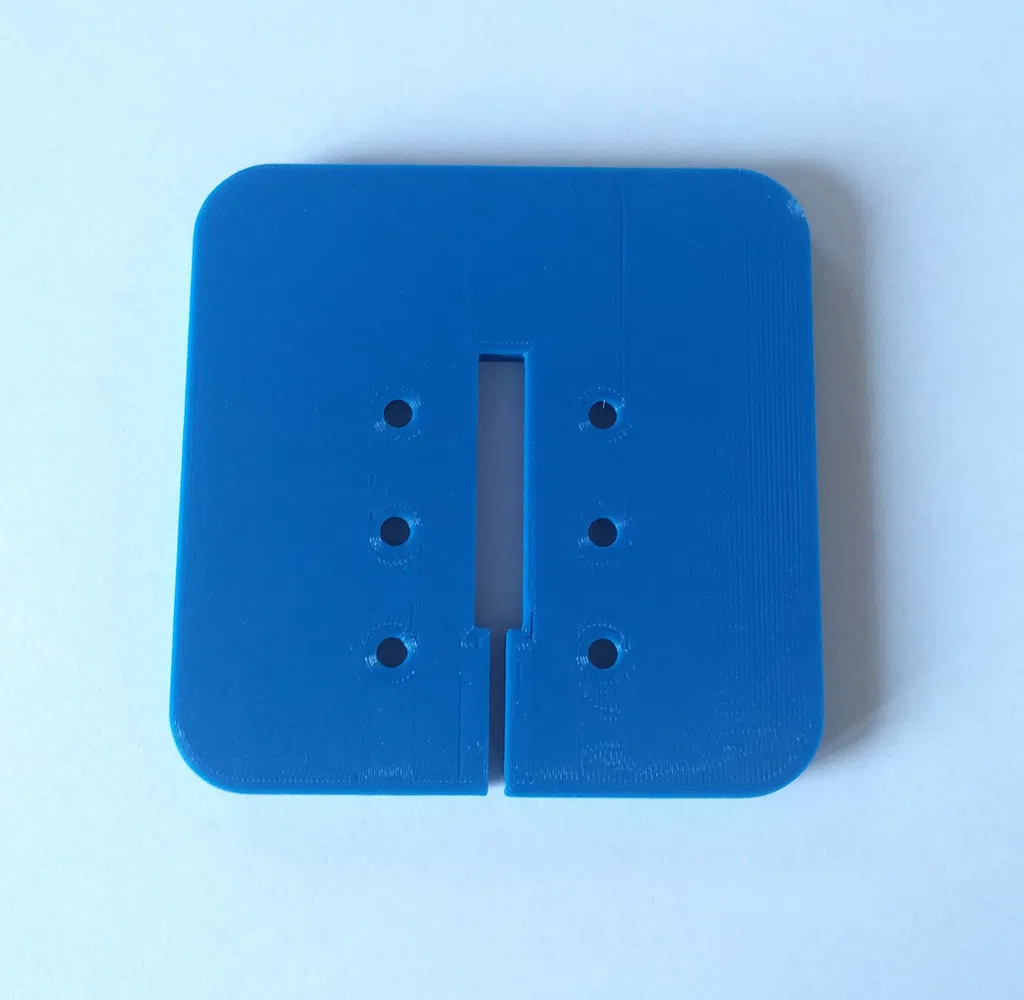

Có hai phiên bản: bản clearance tiêu chuẩn giống insert zin để còn nghiêng được bàn; và bản gần như zero clearance để dùng khi bàn để phẳng (ngang). Hình có miếng màu đen là insert zin của Scheppach để so sánh (nó cũng hơi xuống cấp rồi). Insert zin ban đầu lúc nào cũng hơi thấp hơn mặt rãnh, tạo một gờ nhỏ dễ vướng gỗ. Bản thay thế này được làm cao hơn chút so với bản zin để khắc phục chuyện đó.

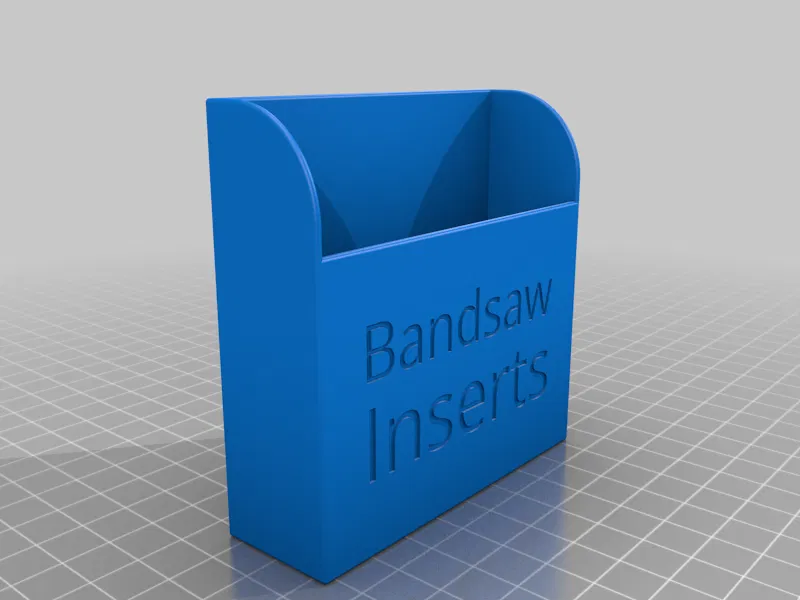

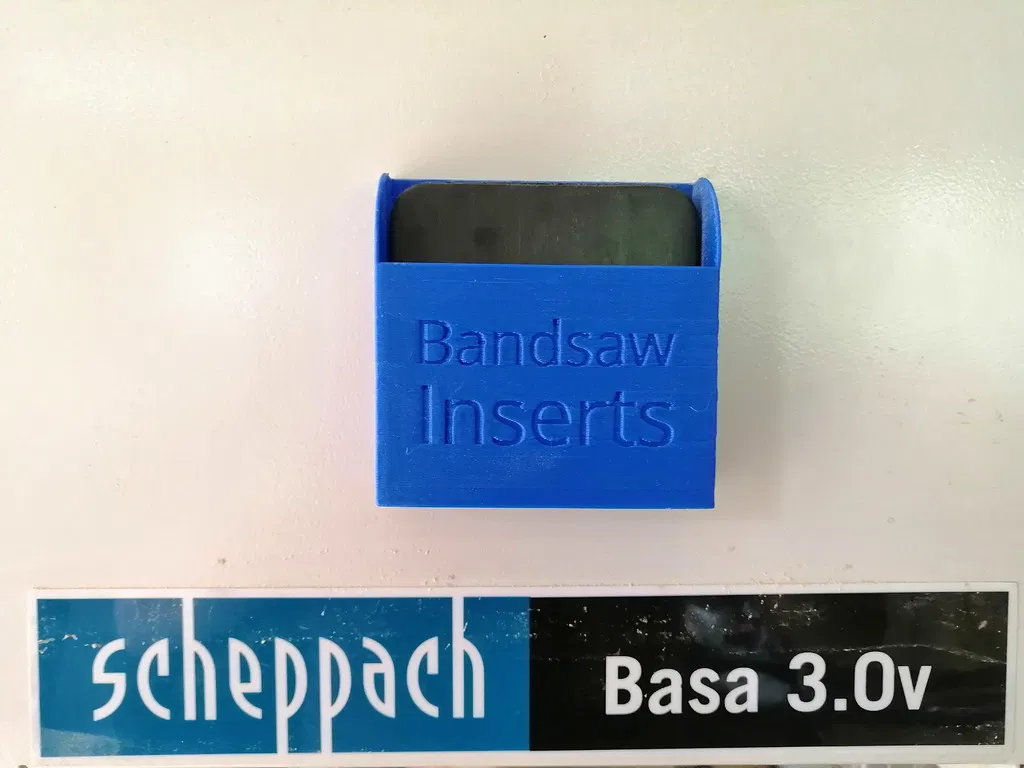

Cái caddy cần 4 viên nam châm neodymium dạng đĩa nhỏ, 8mm x 0.85mm, dán vào các hốc phía sau bằng keo epoxy. Nó chứa được 3 miếng insert.

Print Settings

Printer Brand:

Anycubic

Printer:

Kossel

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

Không quan trọng

Filament: Esun PLA Pro Blue
