Luma Glow – Đèn WLED với chụp Voronoi

Intro

Được thiết kế để vừa tiện dụng vừa mang thẩm mỹ hiện đại, chiếc đèn này sẽ làm không gian trong nhà trông “có gu” hơn. Mẫu đèn được tối ưu để dùng với dải LED điều khiển bằng WLED, cho bạn thoải mái chỉnh độ sáng và màu sắc theo mood.

Thiết kế này lấy cảm hứng rất nhiều từ mẫu , tuy nhiên đã được làm lại gần như toàn bộ để in dễ hơn và trải nghiệm lắp ráp cũng “mượt” hơn.
File FreeCAD có kèm theo, bạn có thể chỉnh sửa và cải tiến thiết kế. Rất mong nhận được góp ý hoặc đề xuất cho các phiên bản sau.

Parts

Dưới đây là danh sách phần cứng mình dùng để lắp:

ESP32 (1 cái)

https://a.aliexpress.com/\_EHj5NnE

Type C female connector (1 cái)

https://a.aliexpress.com/\_EQebQwM

Ốc M3 (14mm 8 con, 10mm 8 con)

https://a.aliexpress.com/\_Ewct50M

Nút cảm biến (1 cái, tuỳ chọn)

https://a.aliexpress.com/\_EGRJegs

WS2812b LED strip
(60 diode cho bản regular, 30 cho bản chubby)

https://a.aliexpress.com/\_EzCyTAs

Pin headers (1 bộ, tuỳ chọn)

https://a.aliexpress.com/\_Eyi9QFA

NFC stickers (tuỳ chọn)

https://a.aliexpress.com/\_EuwZqJO

Bạn có thể dùng bất kỳ board tương thích WLED nào khác, nhưng lưu ý là lỗ bắt vít được đo đúng theo board này. Khoảng trống giữa phần cross và pole cho phép dùng dây rút (zip tie) nếu kích thước board của bạn hơi khác một chút.

Print instructions

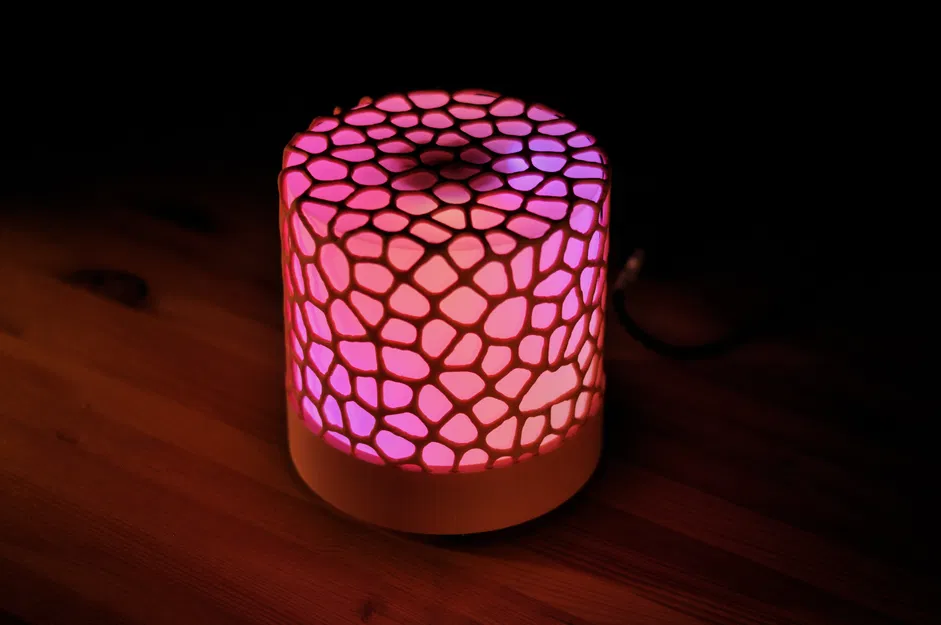

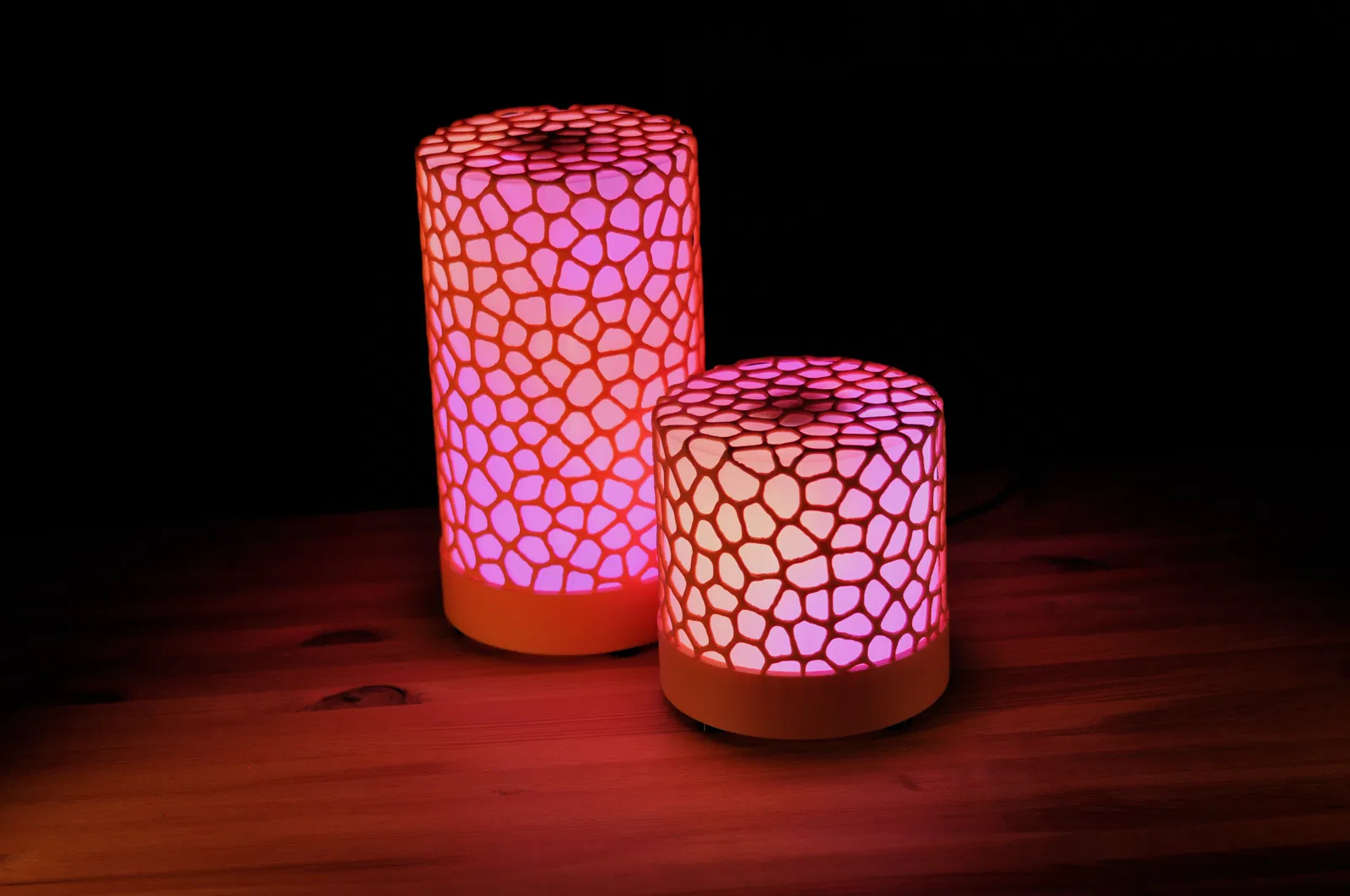

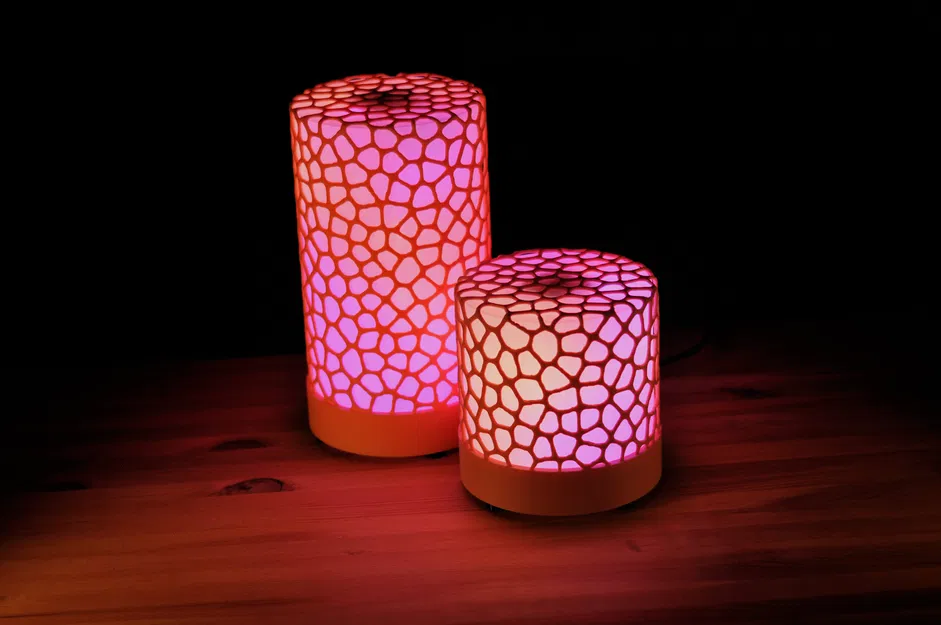

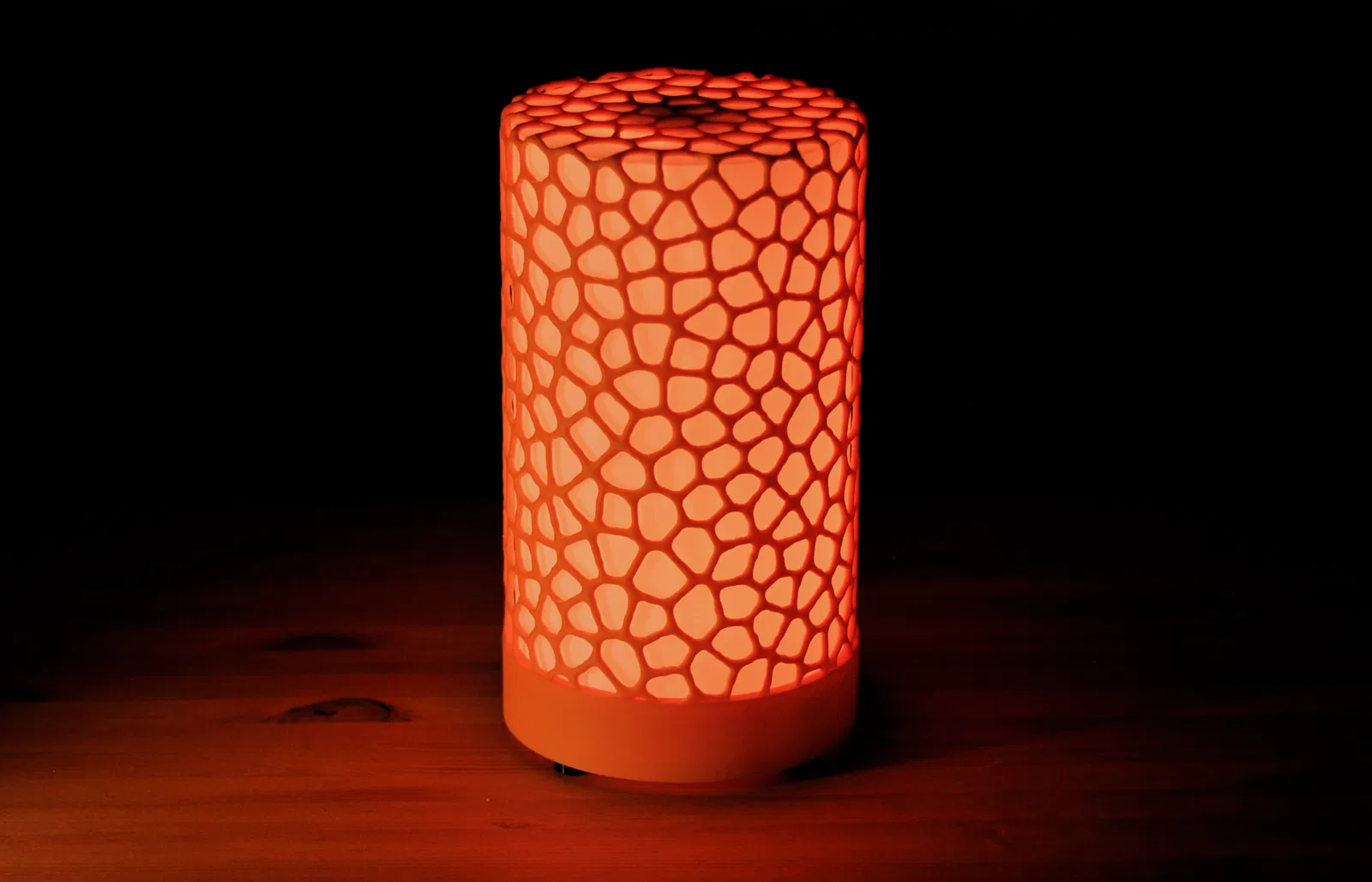

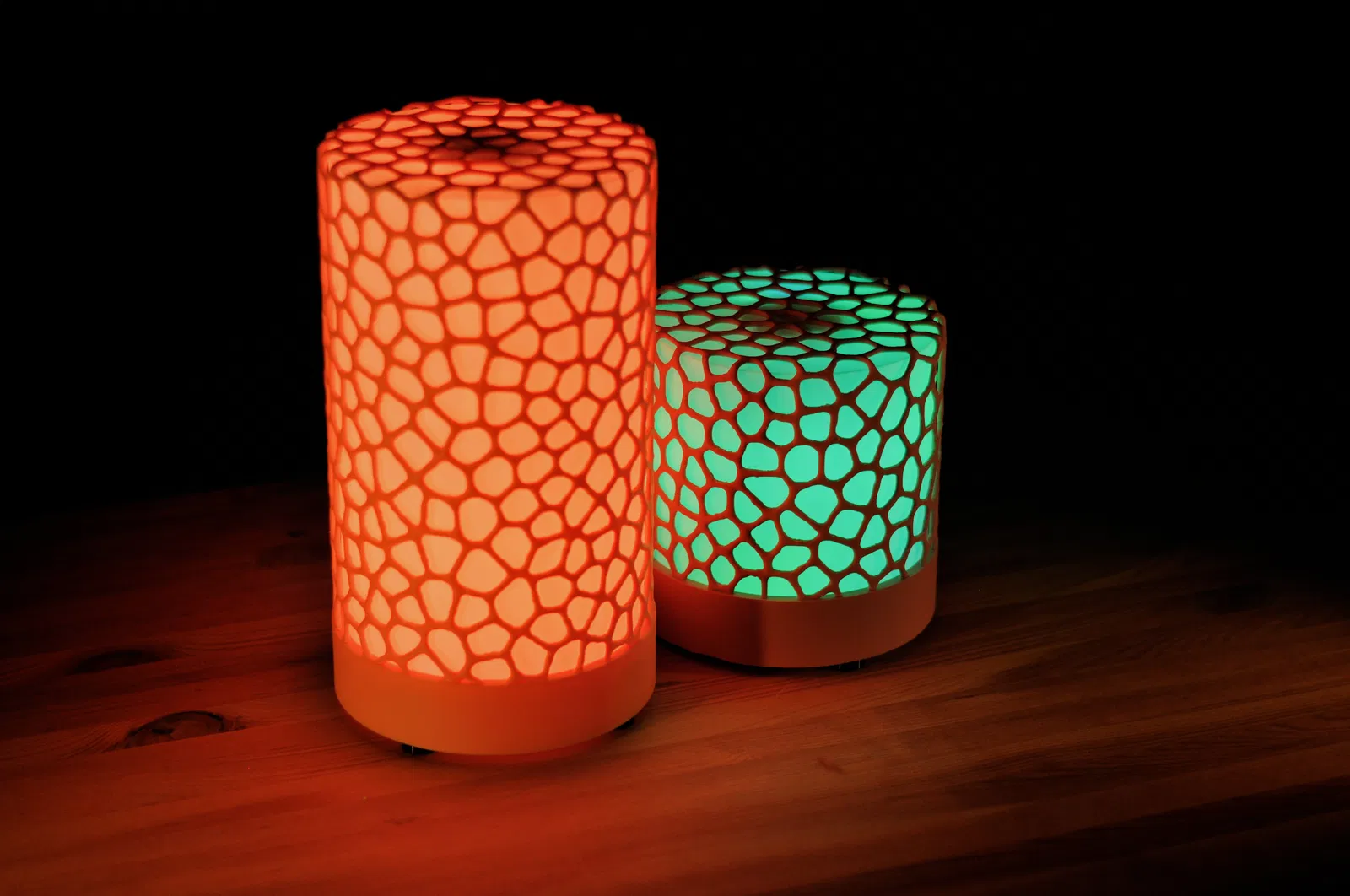

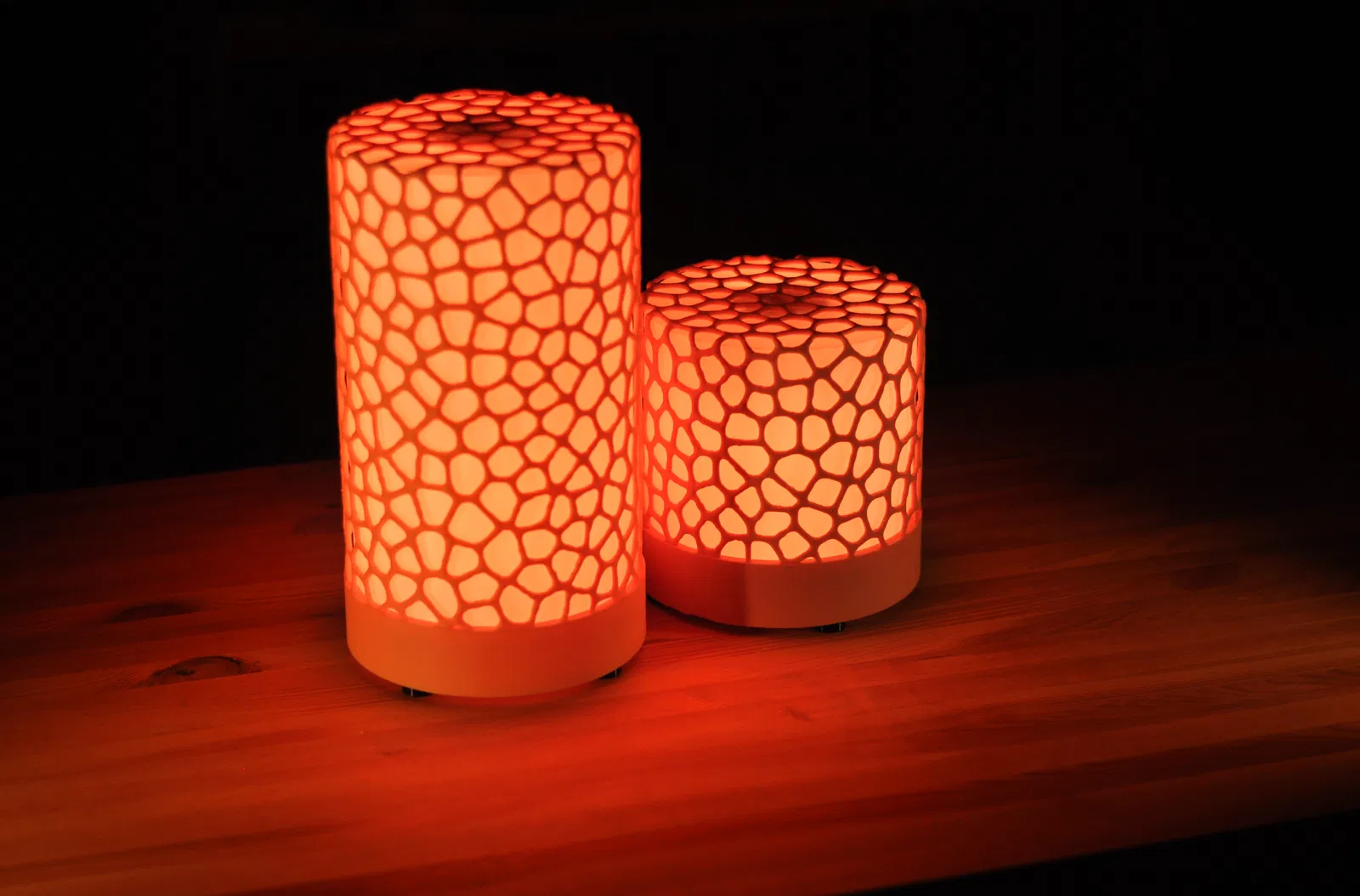

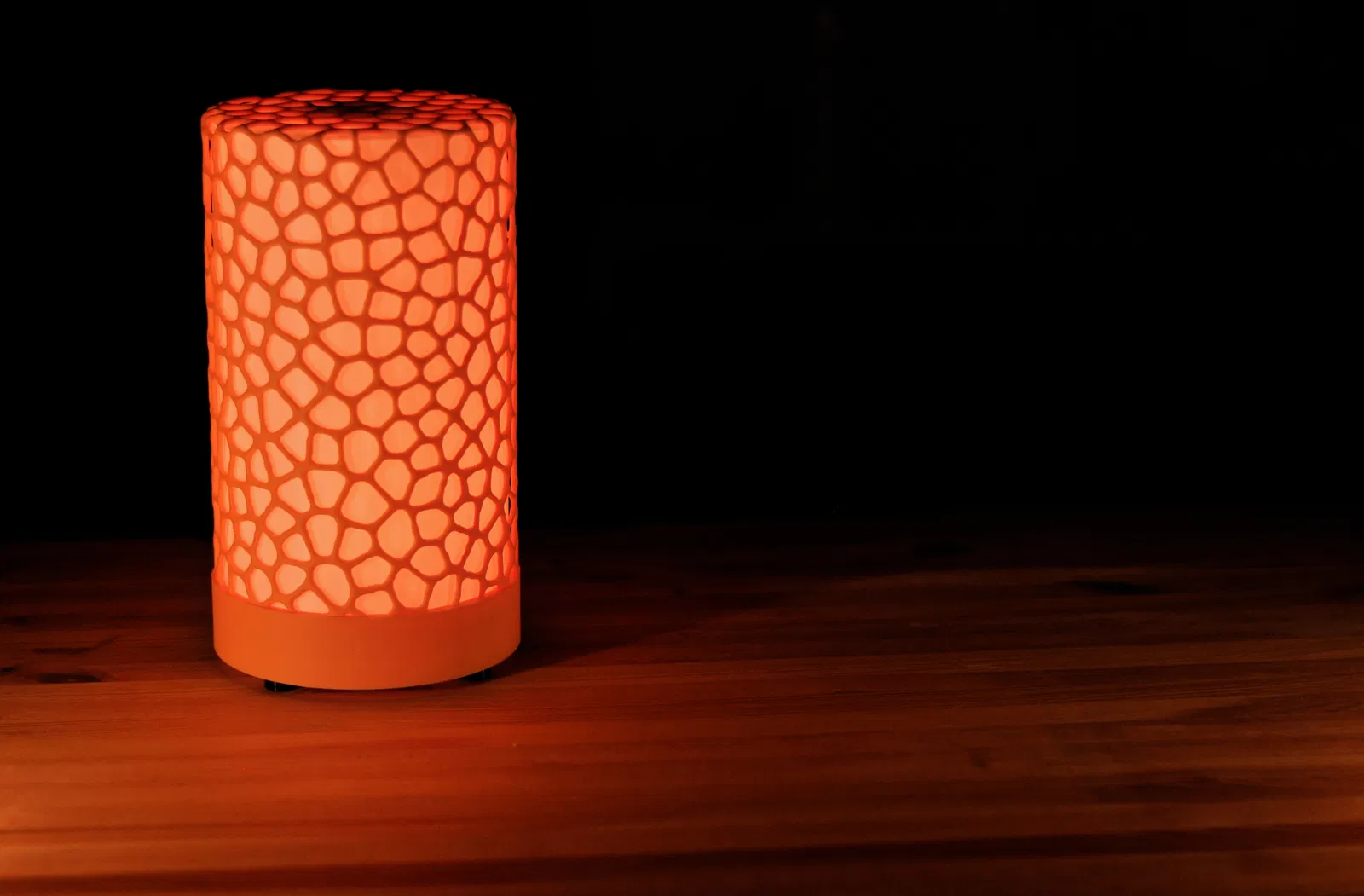

Model có 2 phiên bản: regular và chubby.
Với bản chubby, hãy dùng các biến thể rút ngắn của pole, shade và voronoi shade.
Bạn cũng có thể bỏ qua voronoi shade khi lắp, tuỳ sở thích.

Chung:

• infill: 15% gyroid
• layer height: 0.2
• walls: 2
• material: PLA

Bottom:

• layer height: 0.28
• infill: 10%

Cross:

• layer height: 0.28
• infill: 10%

Feet:

• infill: 10%
• surface patterns: concentric
• material: TPU

Pole:

• infill: 3%
• layer height: 0.28

Shade:

• spiral vase mode

Voronoi shade:

• wall loops: 3
• line width: 0.6 hoặc hơn để đảm bảo chất lượng overhang tốt hơn

Assembly

Sau khi in xong tất cả bộ phận theo phiên bản bạn chọn, tiến hành lắp các phần khung chính.

Preparations

Để cài WLED lên board, hãy kết nối board với PC rồi vào https://install.wled.me/
Dưới đây là video hướng dẫn toàn bộ quá trình

ESP and cross

4 con ốc M3x10

Cẩn thận đừng siết quá tay để tránh làm hư board. Bạn nên siết theo kiểu “chéo” (cross pattern) cho tới khi board không còn bị xê dịch.

Cross and pole

4 con ốc M3x10

Body and bottom

4 con ốc M3x14.

Gắn thêm Type C female connector và một nút (tuỳ chọn).
Khi lắp connector, đảm bảo nó khớp đúng và đúng chiều. Kéo ra nhẹ một chút rồi chấm một ít keo CA để cố định tại chỗ.

Wind a LED strip

Bản regular dùng 60 segments, bản chubby dùng 30.

Dải LED nên được quấn quanh pole sao cho mũi tên (arrow) hướng từ dưới lên trên của đèn.
Sau khi quấn xong, mình thường dùng keo CA để gia cố thêm 1–2 điểm ở mỗi vòng quấn, vì lớp keo dán sẵn trên LED strip thật ra không chắc lắm.

Đợi keo khô rồi hàn dây vào các điểm trên dải LED.

Button (Optional)

Nếu bạn chọn dùng nút cảm biến ở phía trên đèn, trước tiên cần chuẩn bị bằng cách nối tắt (bridging) pad B và tháo hàn (desoldering) test diode. Việc này giúp nút giữ trạng thái như công tắc on/off và không làm bạn khó chịu vì đèn đỏ khá sáng.

Xong rồi thì hàn dây vào (chỉ cần dây xoắn đôi đơn giản là đủ).

Sau đó, luồn dây qua khe cắt ở cạnh pole xuống phía dưới.

Trước khi dán cố định, kiểm tra thử xem có hoạt động không. Tạm thời cứ để vậy.

Soldering

Để gọn và sạch nhất, nên dùng đầu nối wago hoặc loại tương tự.

Đây là các pin trên ESP bạn cần đánh dấu trước khi bắt vít ESP lên cross.
Hoặc bạn có thể dùng hình này làm tham chiếu.

D4 là vị trí cắm dây DIN của LED strip
D18 là chân I/O cho nút

VIN +5V và GND cho mass (ground).

Tất cả dây +5V nên gom chung lại:

• Type C female connector - V+
• Button - VCC
• ESP - VIN
• LED strip - +5v

Tương tự, tất cả dây ground cũng gom chung, thường được ký hiệu G hoặc GND.

Để khỏi hàn trực tiếp lên chân ESP, mình dùng headers.

Đây là hình ESP sau khi đã nối xong:

Và đây là lúc mọi thứ được ráp lại trong trường hợp của mình.

Cắt gọn các cạnh nhọn và quấn toàn bộ bằng băng keo điện.

Tham khảo sơ đồ bên dưới để đi dây:

Setting up

Sau khi cài đặt và lắp ráp thành công, bạn sẽ cần vào phần setting và cài đặt

Optional parts

Button

Nếu bạn muốn dùng nút nhưng loại bạn có khác kích thước: mở slicer và chọn mẫu base không có nút.
Thêm một negative part để tạo lỗ đúng kích thước cho nút của bạn, đồng thời phủ gần như toàn bộ base bằng negative parts để khỏi phải in cả cục.

In xong thì thử xem có vừa không

NFC tag

Nếu bạn định tặng chiếc đèn này, cân nhắc thêm NFC tag có chứa thông tin access point mặc định của WLED để người nhận setup nhanh hơn.
Chỉ cần dán nó vào mặt trong phần bottom và lập trình bằng điện thoại.

SSID: WLED-AP
Password: wled1234
