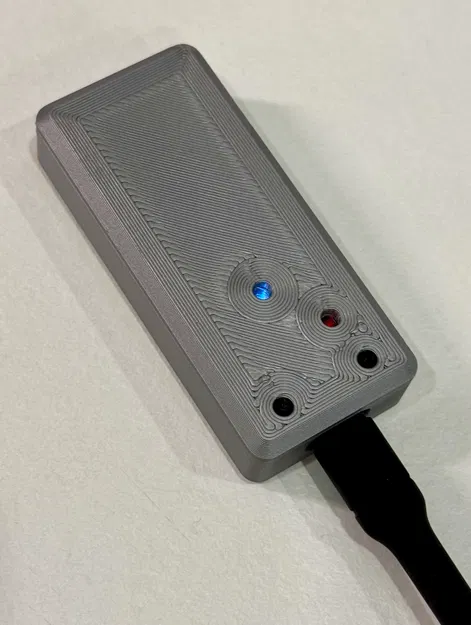

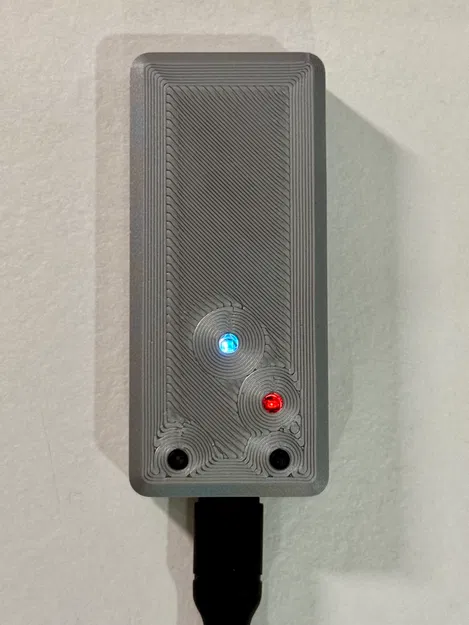

Vỏ hộp Waveshare ESP32-S3 (Enclosure) có nút bấm & LED

Vỏ hộp (enclosure) cho ESP32-S3 của Waveshare, có nút bấm hoạt động được và đèn LED.

Mình đã test với nhiều loại đầu USB-C khác nhau, tới giờ cái nào cũng cắm vào ăn khớp hoàn toàn và fit rất ổn.

Tất cả đều 3D printed, nắp trên (Top Cap) đóng bằng kiểu friction fit.

In phần Body/Cap với layer height 0.16, Buttons với 0.08 để bề mặt đẹp hơn, dùng PLA.

Light Pipe / Guide in bằng PETG Translucent (màu nào cũng được miễn đừng tối, ưu tiên loại clear) với line 0.08.

NOTE (hệ ngàm mới): in các file mounting theo phương đứng và chỉ cần minimal tree supports/

Phần cứng (Hardware):

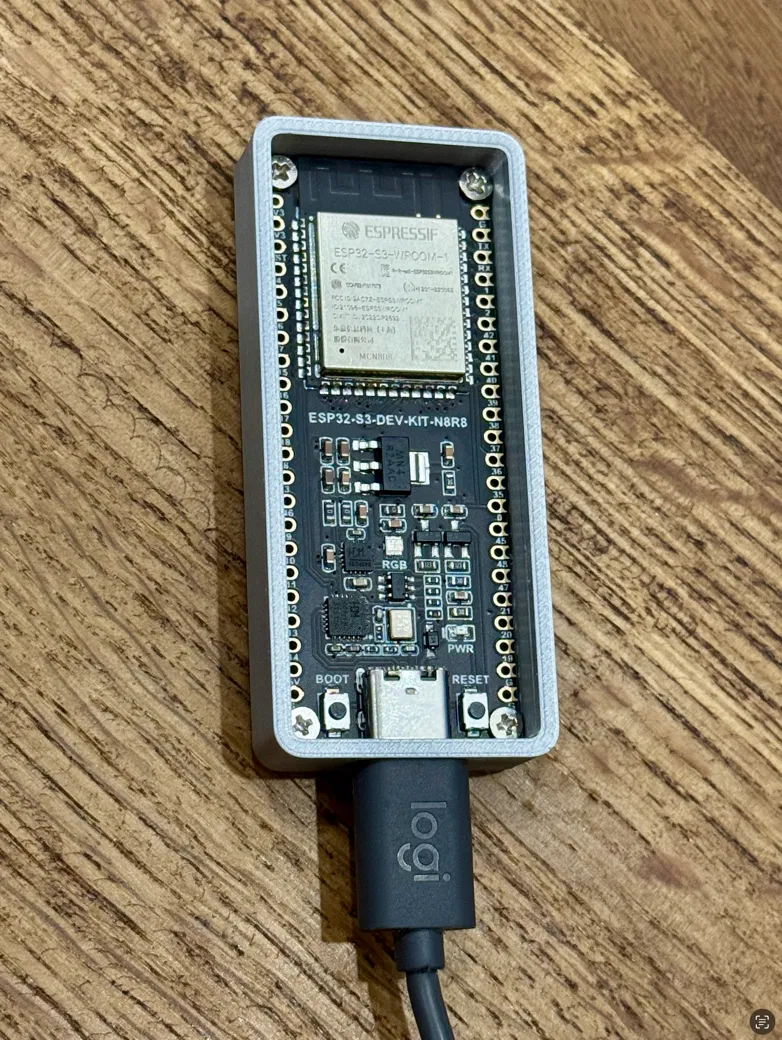

• Bo mạch từ Waveshare.
• Vít M2x5 đầu bằng (flat head) x4

Phần cứng tuỳ chọn (Optional Hardware):

• Vít M3x5 đầu chìm (countersink) x2 (gắn case)
• Vít M5x14 loại nào cũng được x2 (gắn lên profile rig)

Cập nhật (Updates):

• 20/09/2024 - Thêm Light Pipes / Guides dạng friction fit
• 25/09/2024 - Thêm nắp trên không có đèn báo nguồn
• 23/01/2025 - Thêm ngàm universal M3 vào thân (M3 countersink, khoảng cách 40mm)
• 24/01/2025 - Thêm Dovetail Mount cho 4080 Profile Rigs
