Plate xếp chồng & toolbox Gridfinity (MARK1)
Bộ plate Gridfinity kèm handle và khóa để xếp chồng thành toolbox di động. Hỗ trợ plate từ 3x3 đến 5x6, dùng ốc M3 cho bản lề. In PLA với nozzle 0.4 mm; lock nên in 0.2 mm.
Mô tả
2025-01-25 : Mình đã upload (MARK-2) của thiết kế này. Các plate vẫn tương thích (vì Gridfinity). Nếu bạn trộn plate hoặc lid giữa MARK-1 và MARK-2, hãy dùng side lock của Mark-2.
Bạn cần một hộp đồ nghề tương thích Gridfinity? Có thể đây chính là lựa chọn phù hợp.

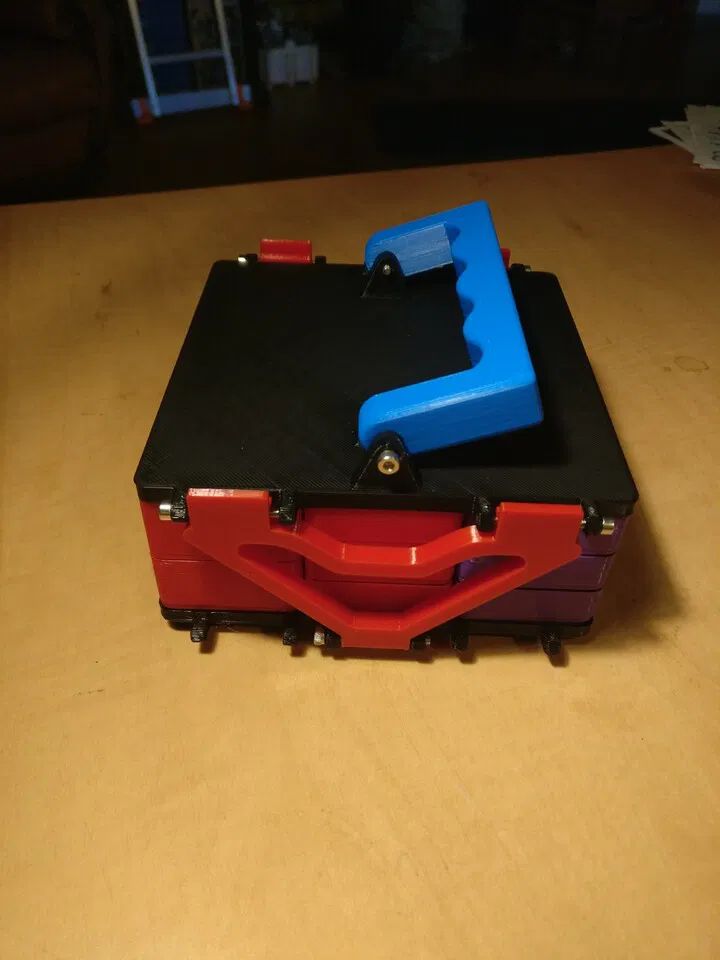

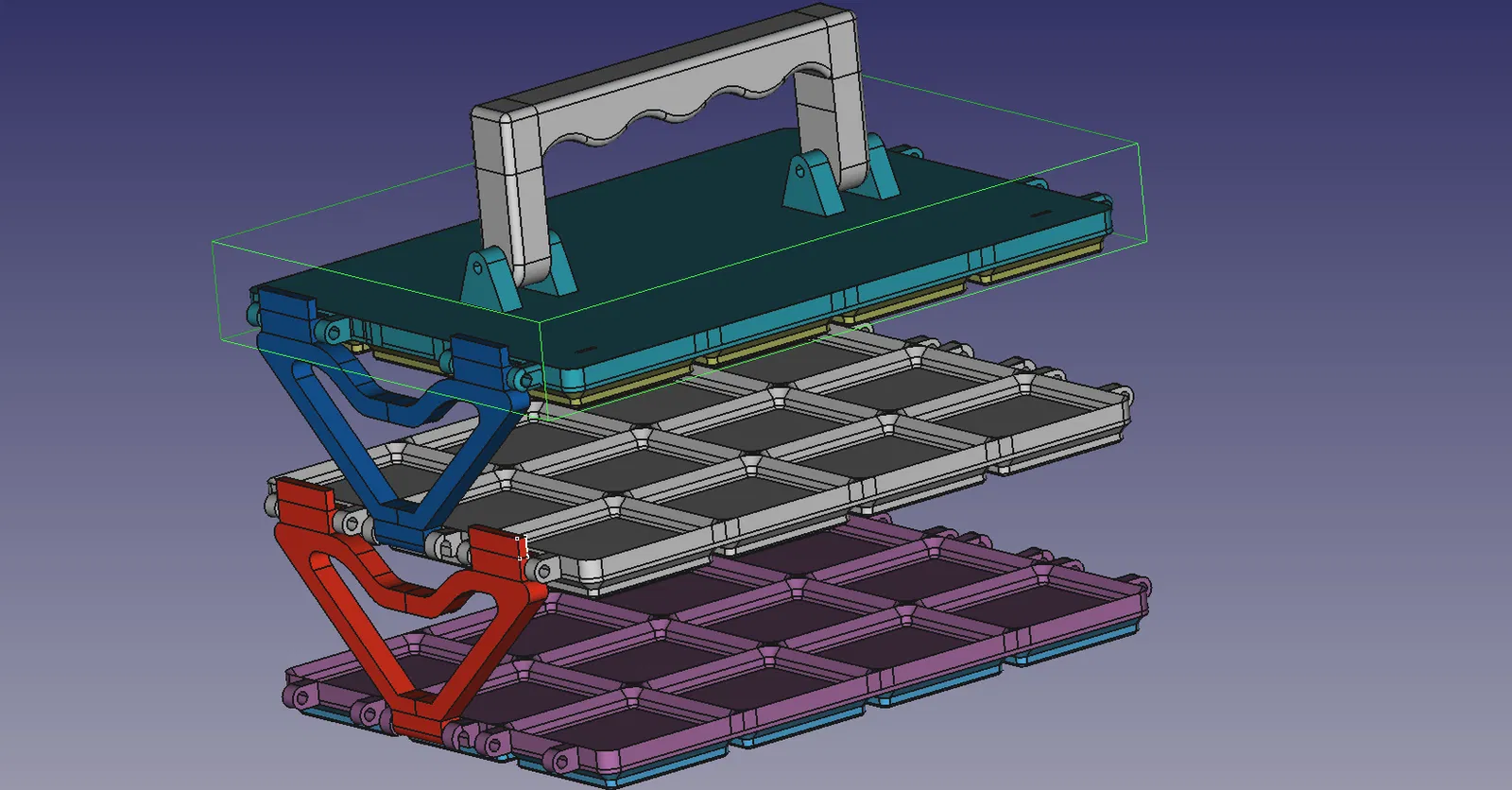

Với một hoặc nhiều plate xếp chồng và một cái handle để xách/di chuyển cho tiện, bạn có thể dựng một hệ lưu trữ di động của riêng mình.

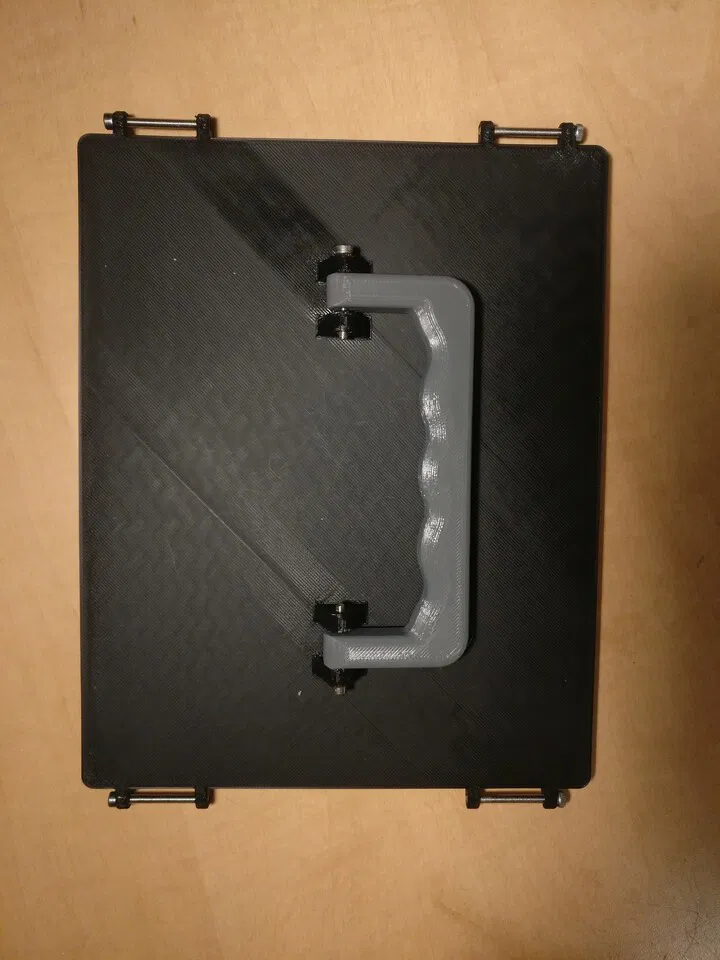

BOM: M3x30 cho bản lề (hinges) của các plate, M3x25 (hoặc 20) cho bản lề của handle.

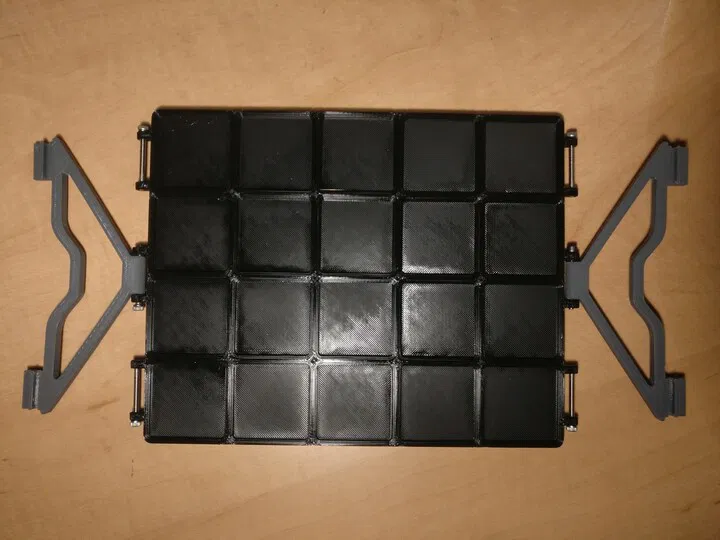

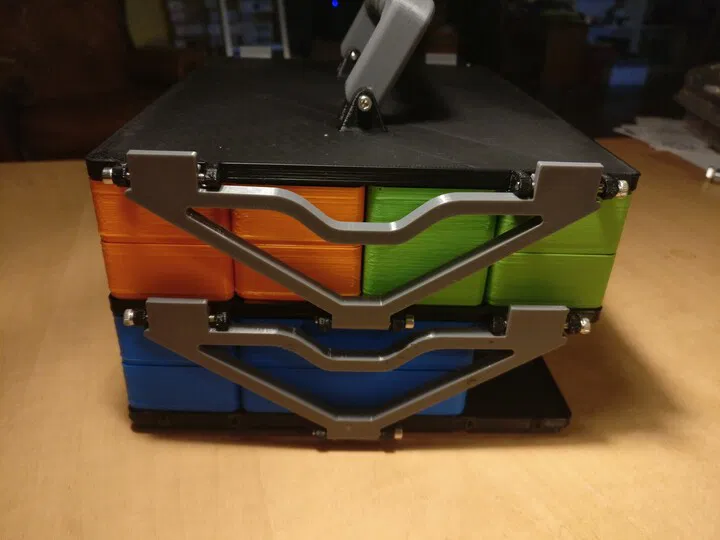

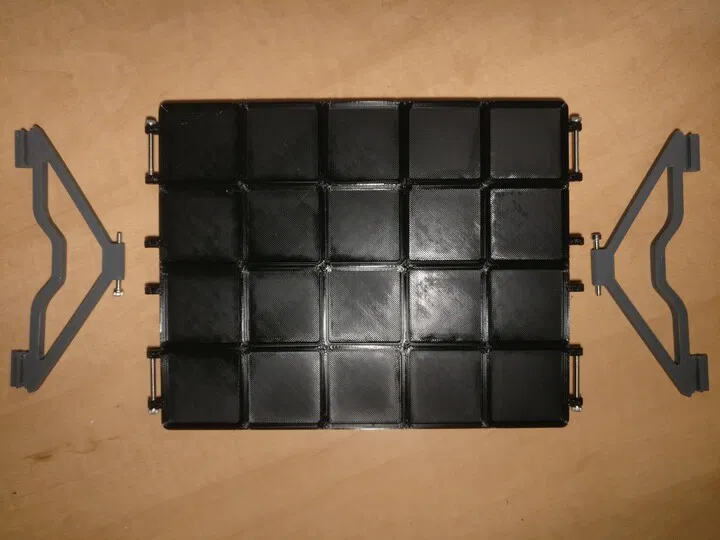

In bao nhiêu plate tùy nhu cầu, và 1 cái lid. Cho đồ vào các plate, xếp chồng lên nhau, khóa cố định, khóa lid là xong. Khi bạn đang dùng một plate nào đó, có thể tháo các lock ra (vì chúng chiếm “desktop real estate” khá mắc) rồi kẹp (clip) lại khi đặt plate đó trở lại chồng.
Lưu ý: Hầu hết side lock là cho hộp Gridfinity cao 6U. Nếu bạn cần lock cho hộp cao hơn, nhắn mình một tiếng.
Cập nhật 2024-03-08: thêm một side lock 4x9U.
In bằng PLA, nozzle 0.4 mm. Layer 0.3 mm là đủ cho gần như mọi thứ, trừ phần lock thì mình khuyên dùng layer height 0.2 mm.
Bạn sẽ cần support cho plate và lid, chỉ riêng phần hinges ở hai bên. Organic supports tháo ra khá dễ.
