Giá đỡ khóa trụ 29mm cho luyện tập mở khóa

Đây là một giá đỡ khóa trụ 29mm được sử dụng để thực hành mở khóa (chỉ dành cho thể thao). Nó được thiết kế đặc biệt với "CI Practice Lock" của Covert Instruments trong tâm trí. Khóa đó có thể được tìm thấy tại:

Nó có thể được sử dụng với các khóa khác có kích thước tương tự.

Kích thước của "CI Practice Lock" là:

Kích thước tổng thể của khóa là 34mm đường kính x 33.5mm dài.

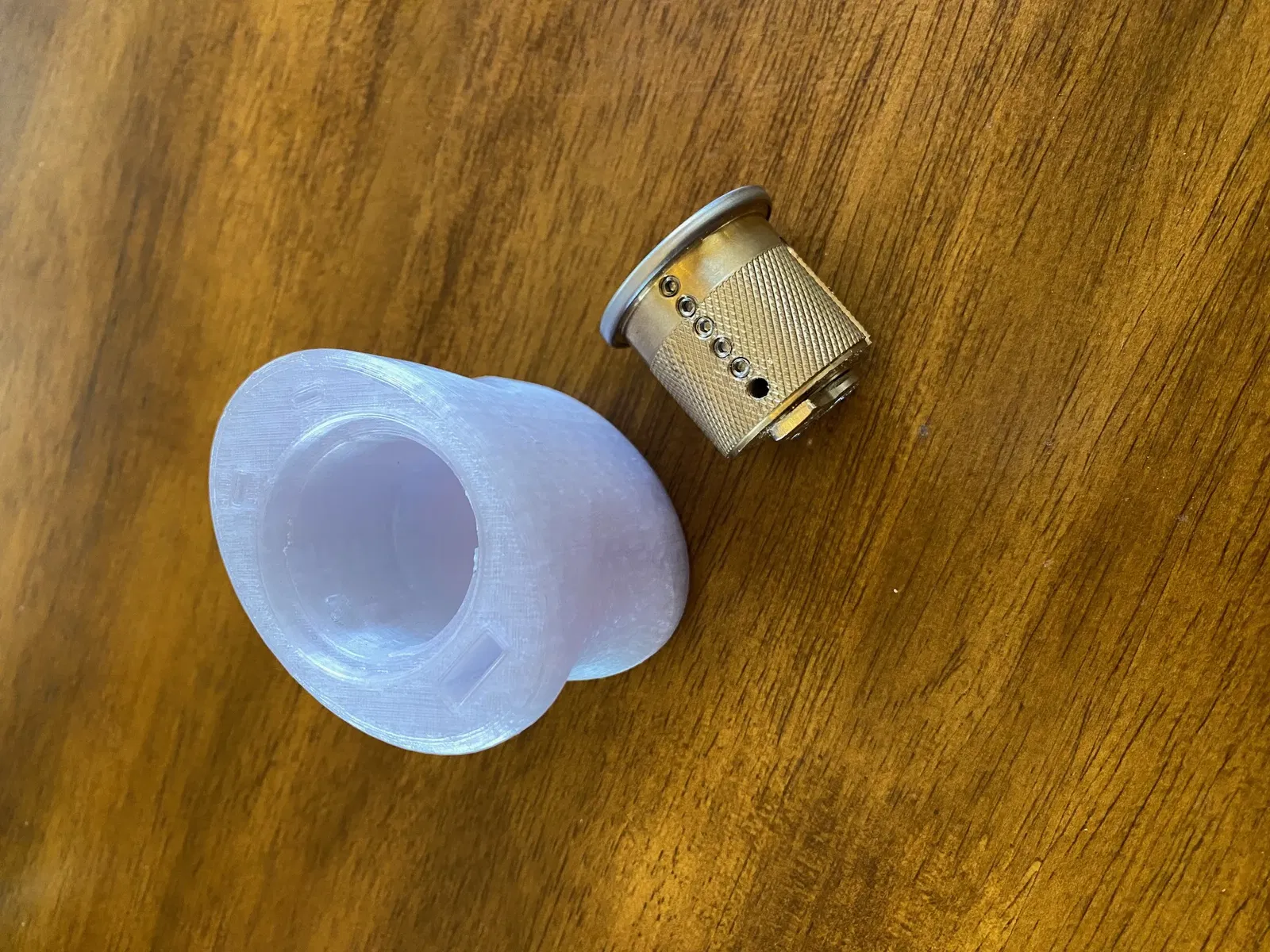

Trụ trung tâm rộng 29mm và dài 26.65mm.

Tôi bắt đầu với tệp stl của imagitronics, 29mm Mortise Lock Holder. Tệp stl này có thể được tìm thấy tại Thingiverse. Tôi đã giữ nguyên thiết kế cơ bản, nhưng đã thực hiện một số thay đổi:

• Sửa đổi bên trong ở đáy khóa nơi bạn không cần hỗ trợ khi in mô hình.
• Thêm các điểm dừng xoay ngăn trụ xoay trong giá đỡ.

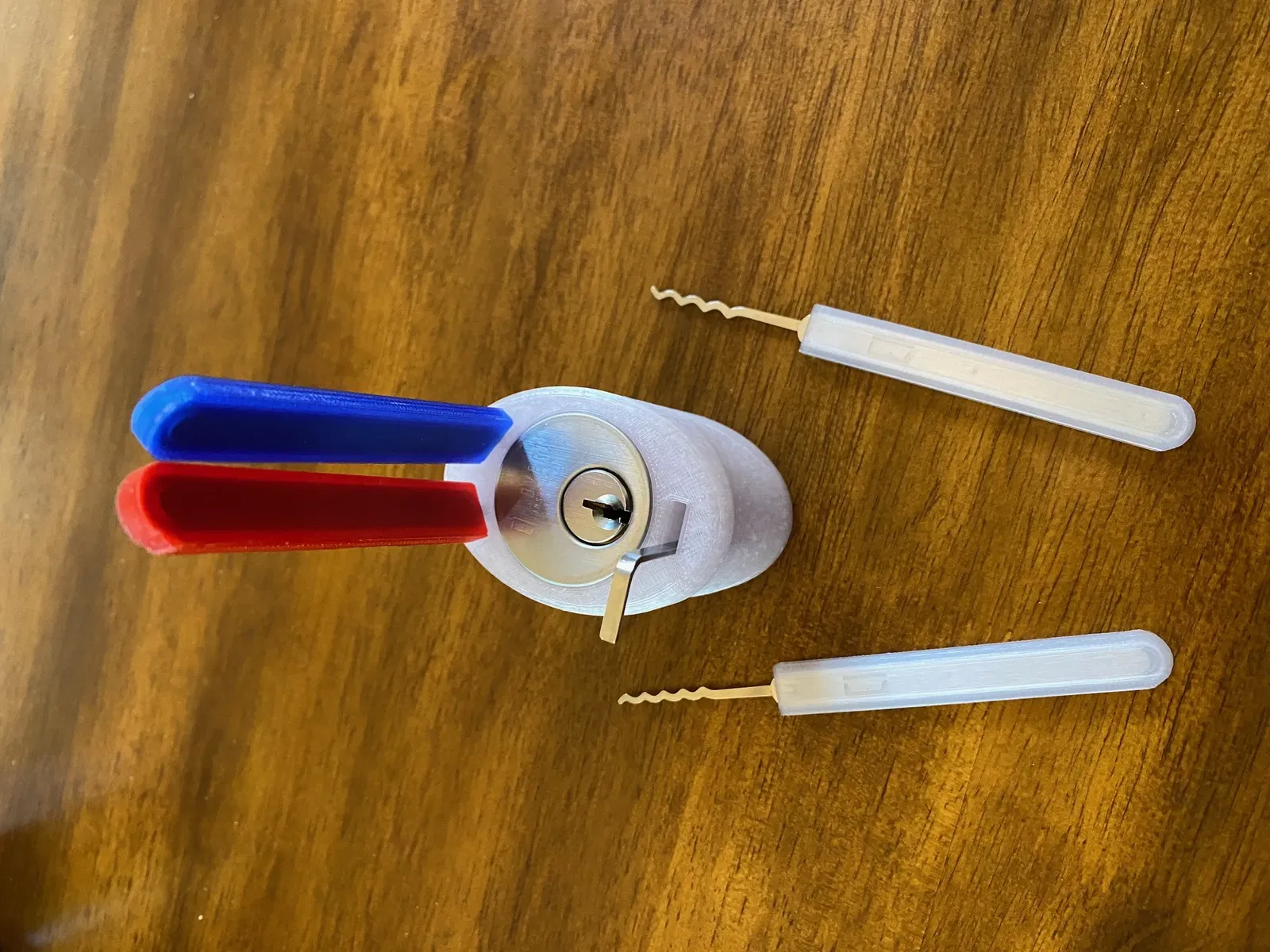

• Thêm ba khe lưu trữ. Hai khe để giữ các dụng cụ mở khóa, và một khe để giữ tối đa ba dụng cụ căng.

Tôi muốn cảm ơn imagitronics vì đã chia sẻ thiết kế này một cách công khai.

Mô hình được thiết kế để giữ trụ chặt mà không cần vít, nhưng bạn cũng có thể sử dụng một vít đường kính 3mm x dài 8mm và đai ốc lục giác để ngăn trụ bị trượt ra ngoài. Lưu ý: Khóa vừa vặn hoàn hảo trong giá đỡ của tôi mà không cần vít và đai ốc.

Tôi đã sử dụng Atomic Natural PLA, đầu phun 0.4 mm, chiều cao lớp 0.2mm, 2 tham số bên ngoài, 7 lớp trên cùng, 4 lớp dưới cùng, 15% Gyroid infill, không cần hỗ trợ. Thời gian in, khoảng 3h, 30m.
