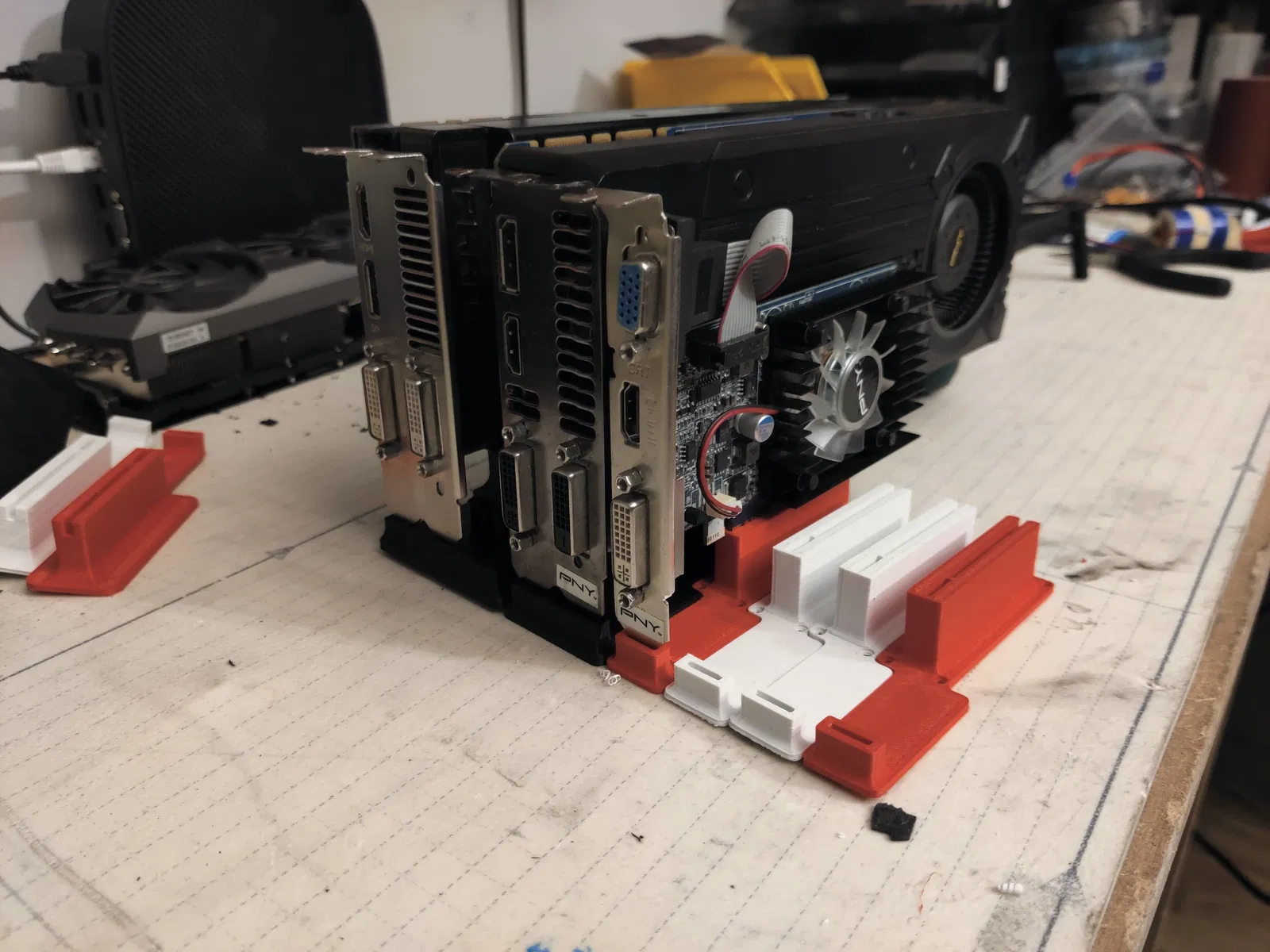

Kệ/khay trưng bày & sắp xếp PCIe dạng ghép (Tileable)

Lưu card PCI Express gọn gàng, tiết kiệm diện tích. Không cần ốc vít!

Mấy năm nay, mình kiểu như “IT guy” trong nhóm bạn bè và gia đình. Thành ra mình hay có nhiều phần cứng để test, thử và lục lọi. Dần dần mới thấy cách mình đang cất phần cứng hiện tại không được tối ưu lắm. 3D printer cứu nguy thôi!

Thiết kế dạng tileable, theo chuẩn khoảng cách PCIe

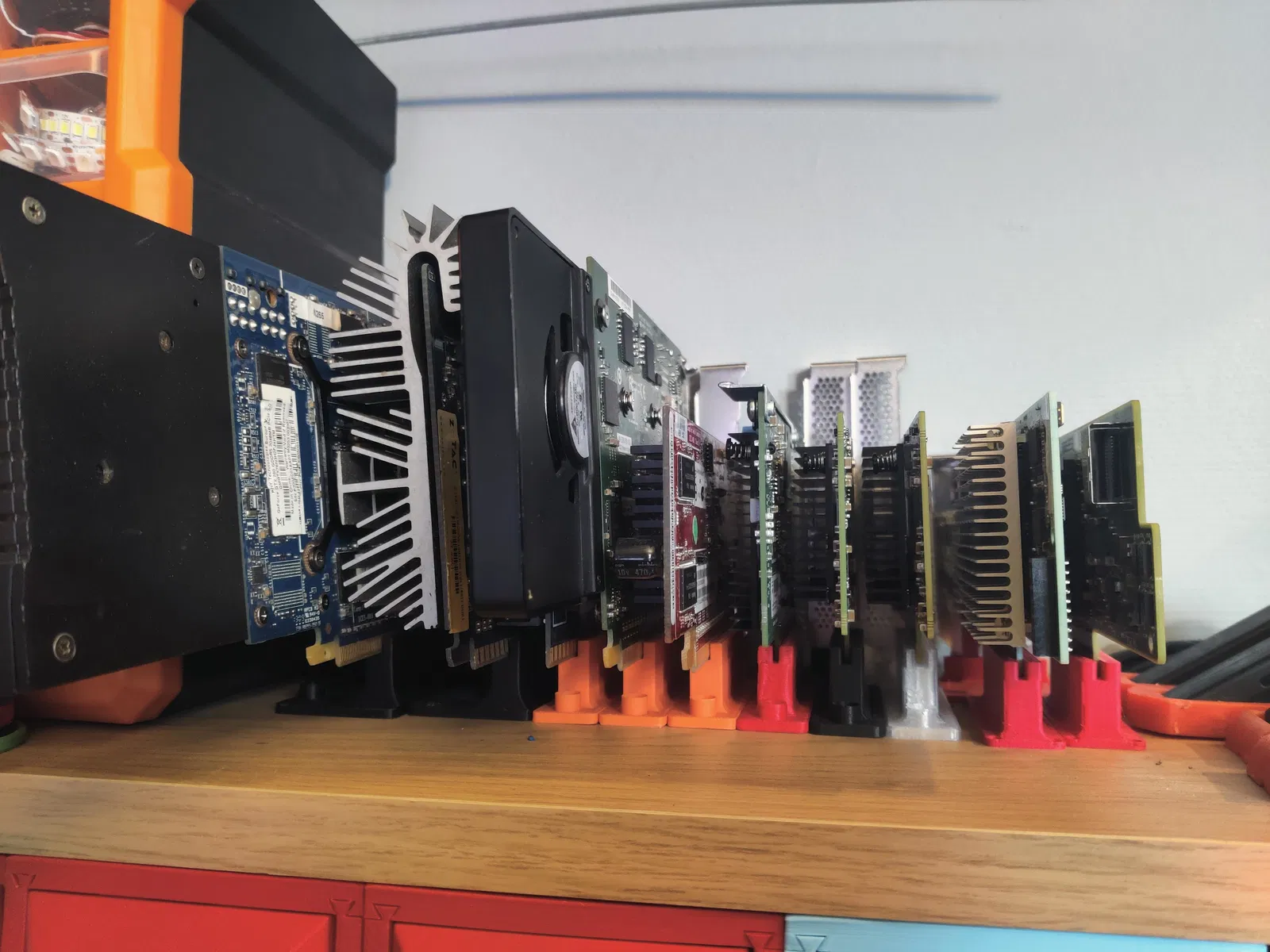

Mình muốn cất tất cả card theo cách tiết kiệm không gian, đồng thời đảm bảo chúng không cạ/va vào nhau khi lưu trữ. Vì vậy thiết kế dùng khoảng cách theo chuẩn PCIe là 20.32mm, nhờ hình minh hoạ rất hữu ích từ Nvidia:

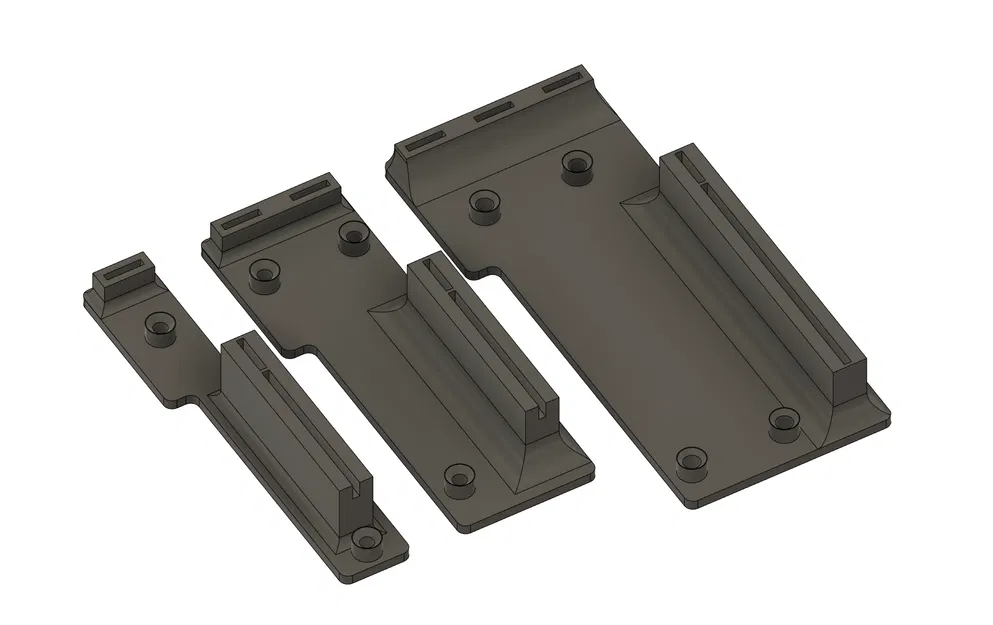

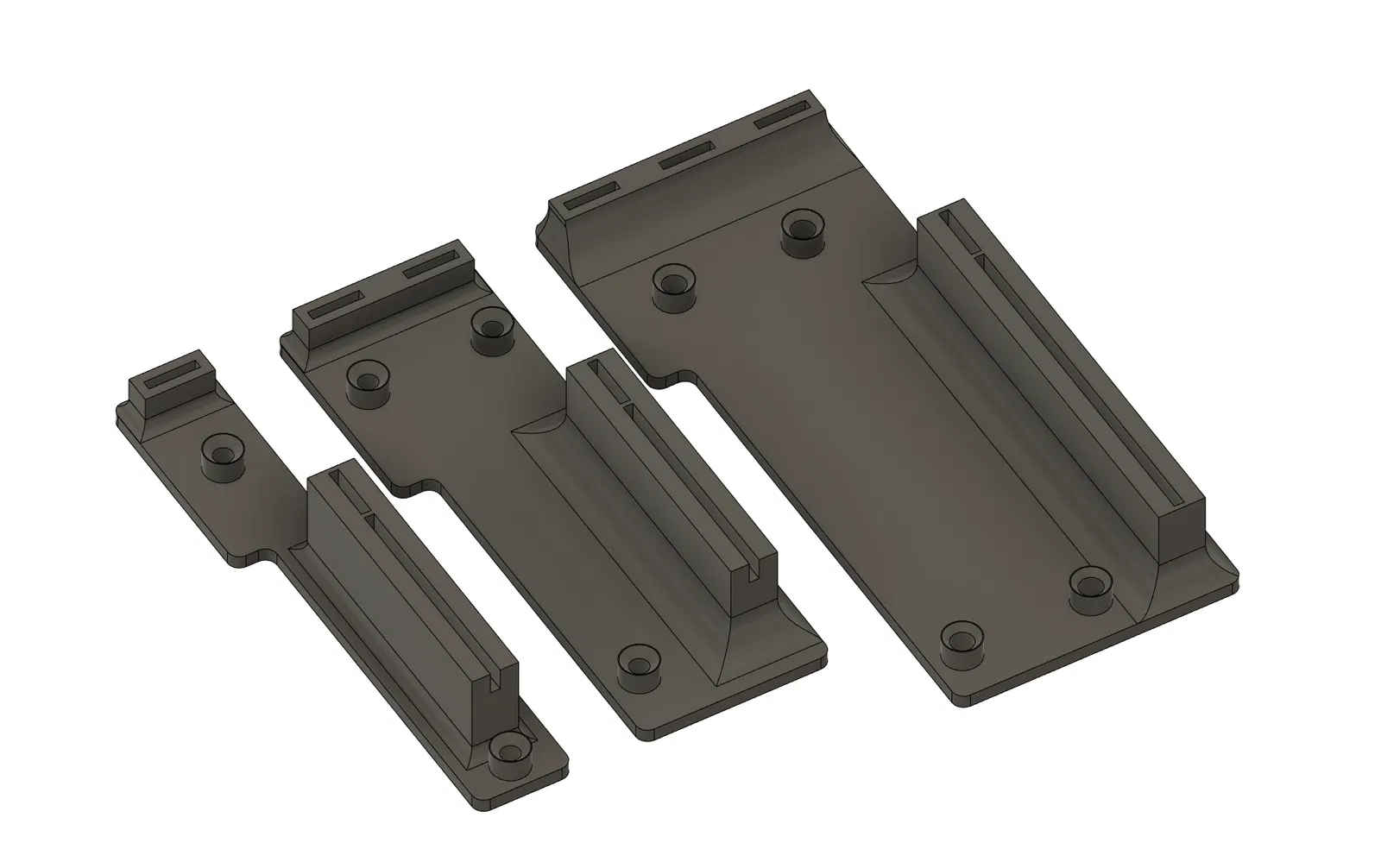

Thiết kế hỗ trợ tối đa 3 slots

Trong bộ sưu tập của mình có đủ loại card, có cái nặng bất ngờ. Nên mình phải tính luôn trường hợp card nặng, vốn thường có kích thước vật lý lớn hơn (đang nói mấy em GPU 3-slot đó).

Bắt cố định chắc chắn mọi thứ

Lo cả bộ sưu tập bị nghiêng đổ hả? Yên tâm!

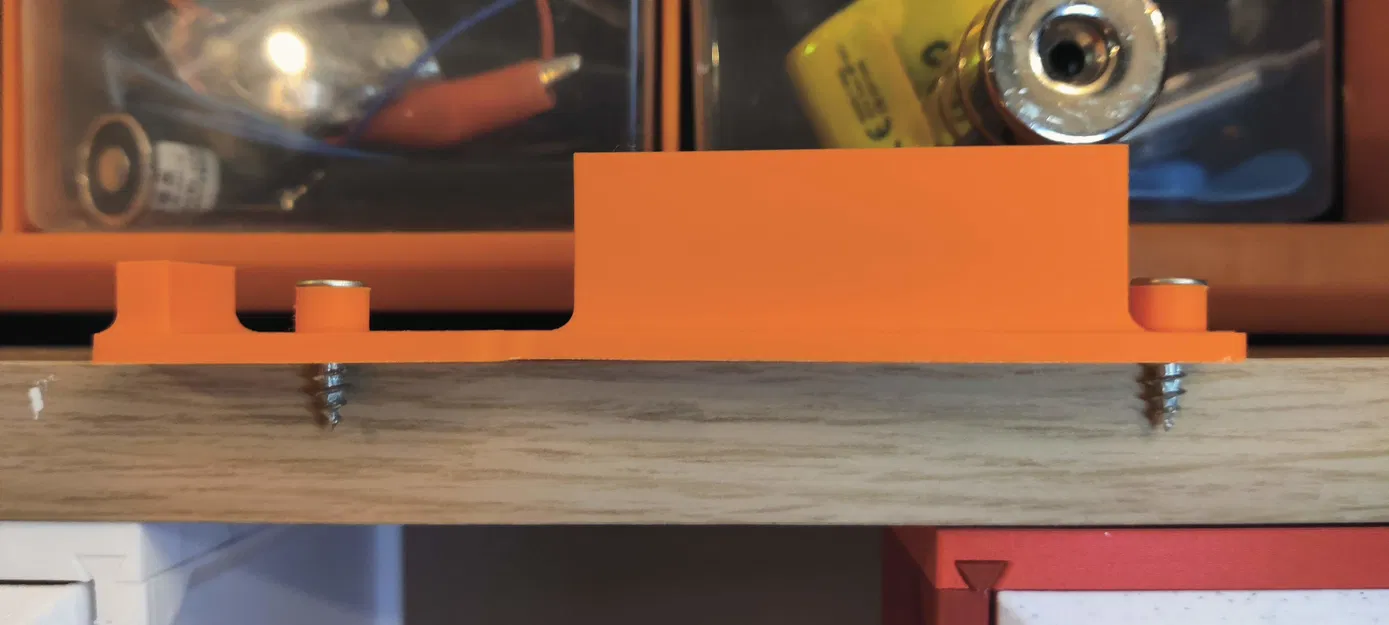

Mỗi phần đều được thiết kế với lỗ vát (tapered) để có thể luồn ốc qua. Thiết kế nhắm tới loại Spax 3 x 16mm countersunk metric screws, nhưng trong file .f3d thì có thể chỉnh dễ dàng theo nhu cầu để ai cũng remix được.

Gợi ý in

Mình in tất cả mẫu test bằng PLA, nhưng mình không thấy lý do gì mà các vật liệu cứng khác lại không dùng được.
Wall Count là thông số quan trọng nhất ở đây, tối thiểu là 3. Còn lại tuỳ bạn chỉnh theo ý.
