Thanh đèn LED cho 2020 Extrusion: máng đi dây, quản lý dây & bumper

Thiết kế này lấy cảm hứng từ một ý tưởng tương tự, nhưng mình vẽ lại hoàn toàn từ đầu bằng phần mềm OneCNC XR7. Lúc tìm một giải pháp đèn LED phù hợp cho Ender 5, mình không tìm được đúng “combo” như ý. Vậy nên mình làm bộ này kèm theo khá nhiều biến thể để phục vụ thêm các nhu cầu đi dây khác.

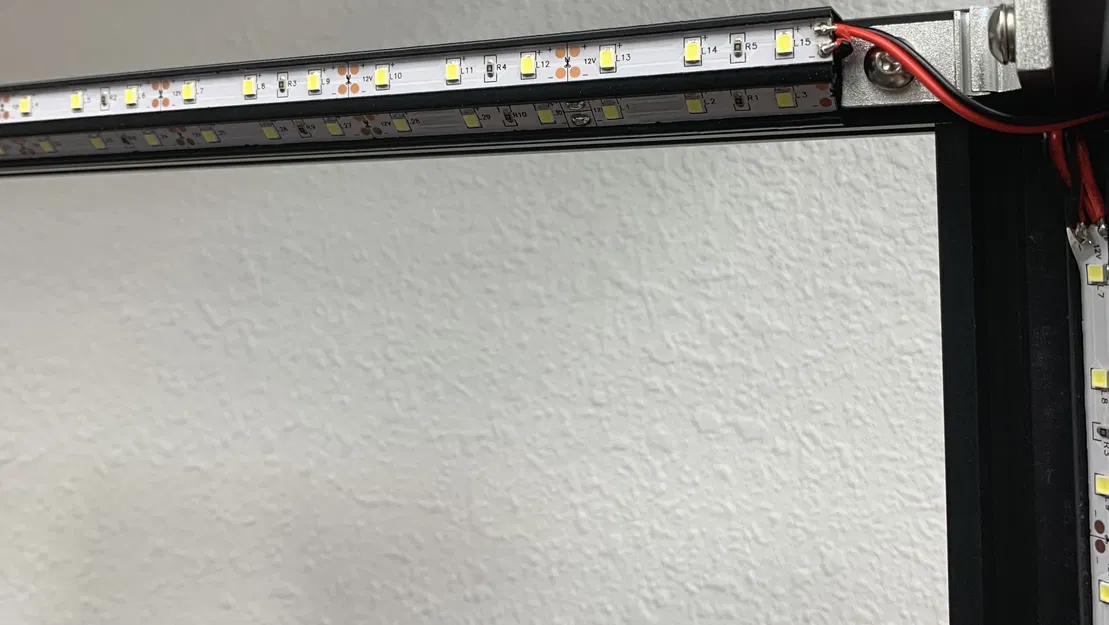

Thiết kế chính là để dùng với loại LED tape 8mm tự dán (cut-to-fit) dạng cuộn, bán ở nhiều nơi.

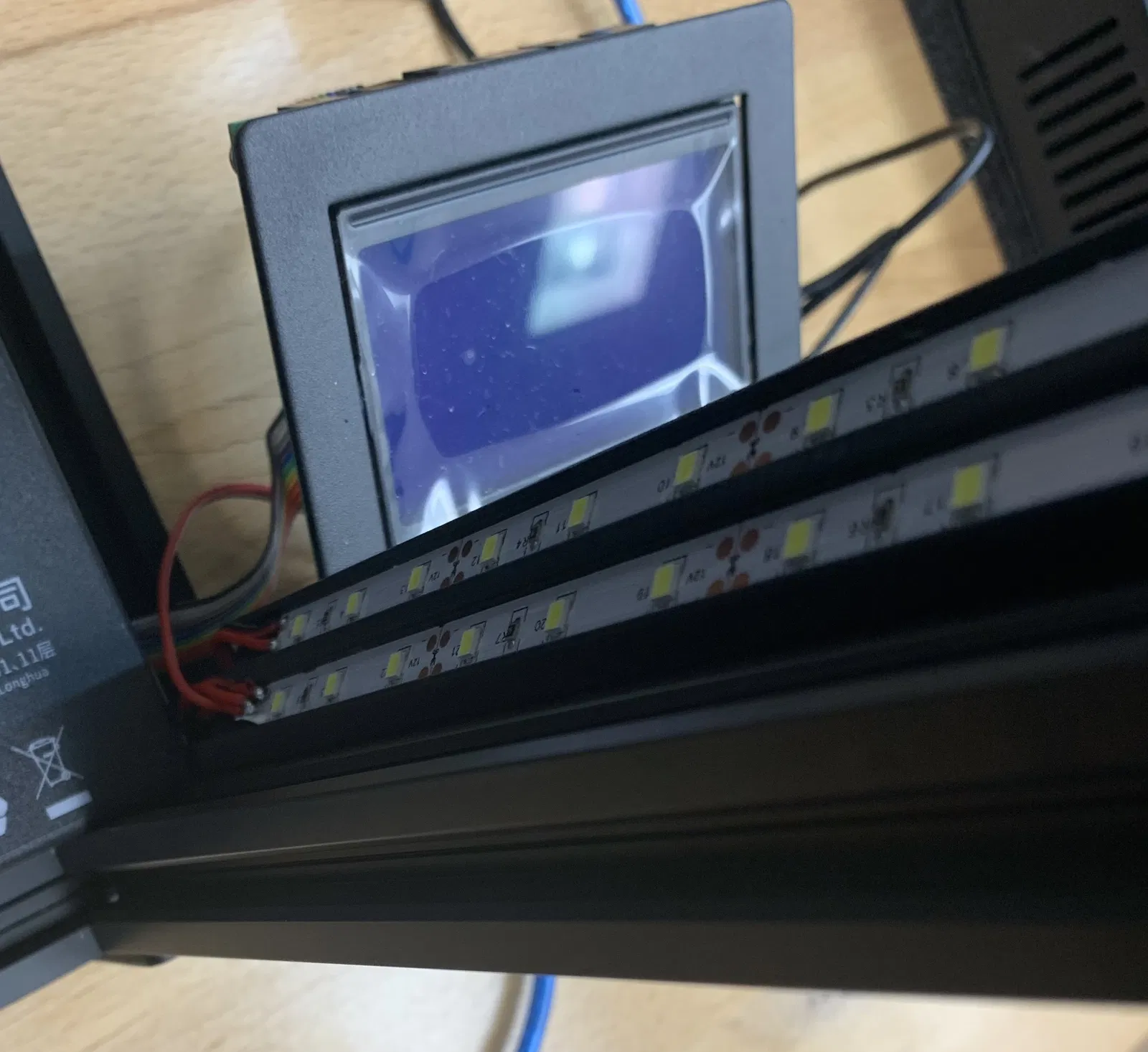

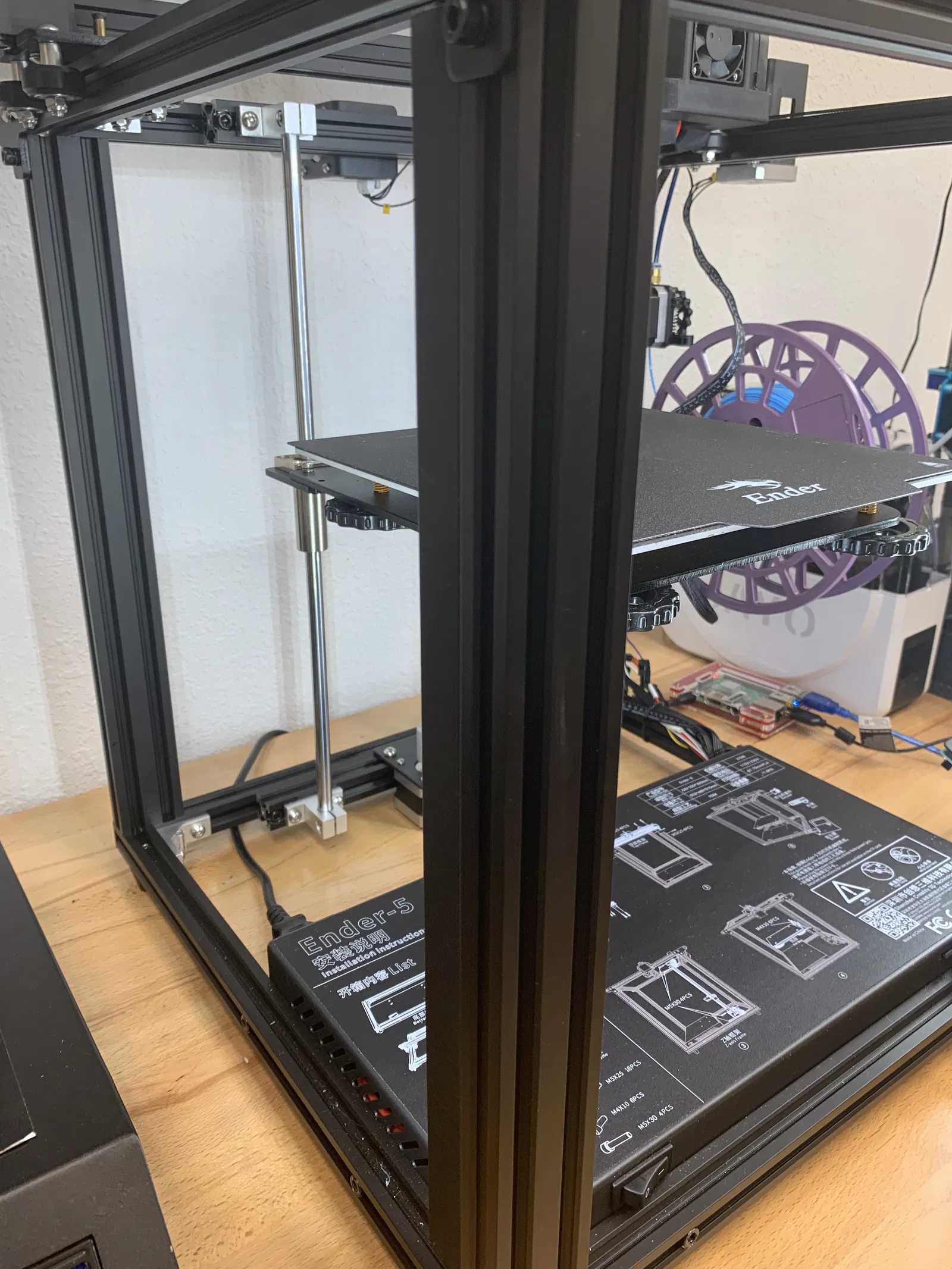

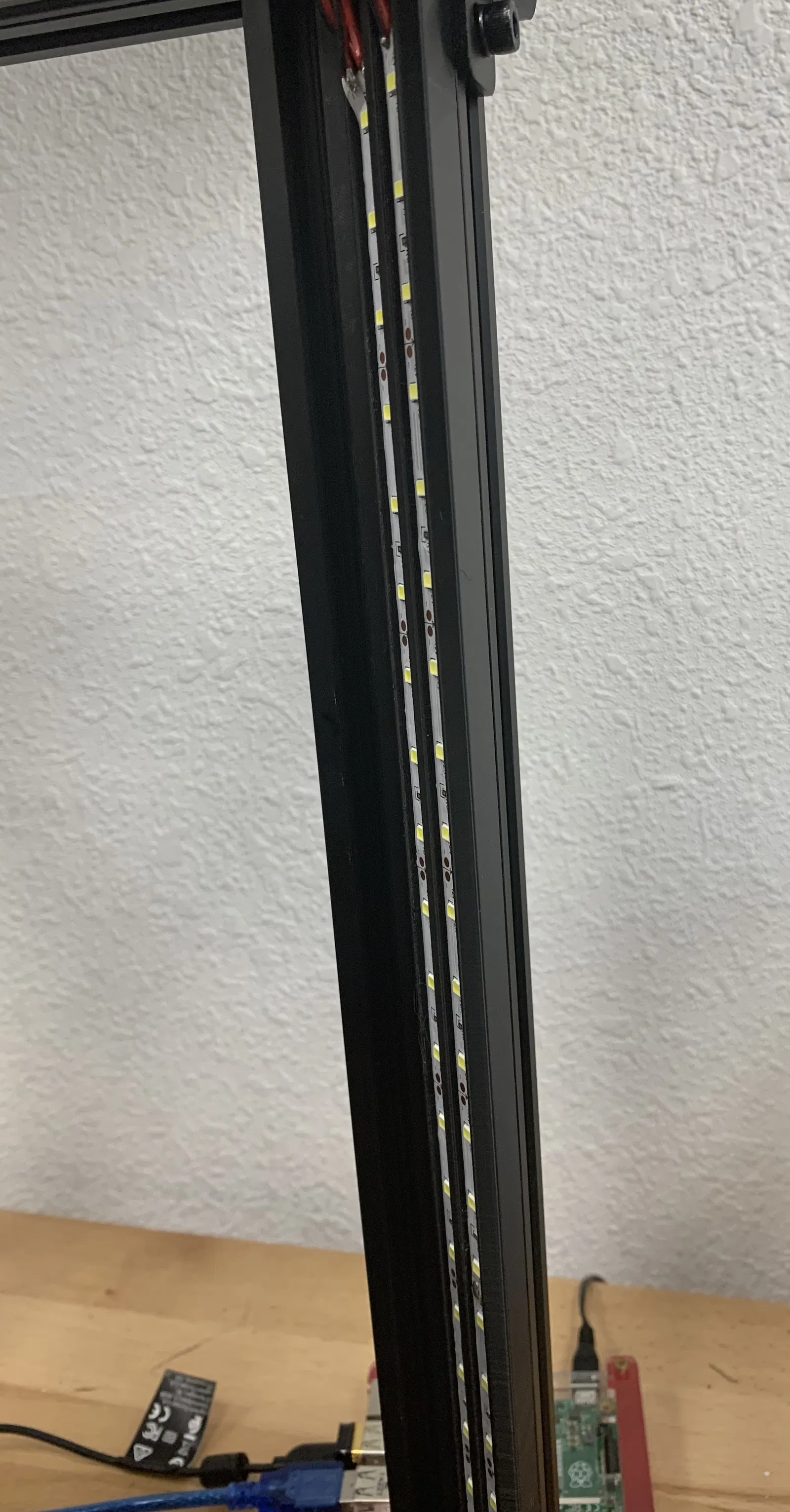

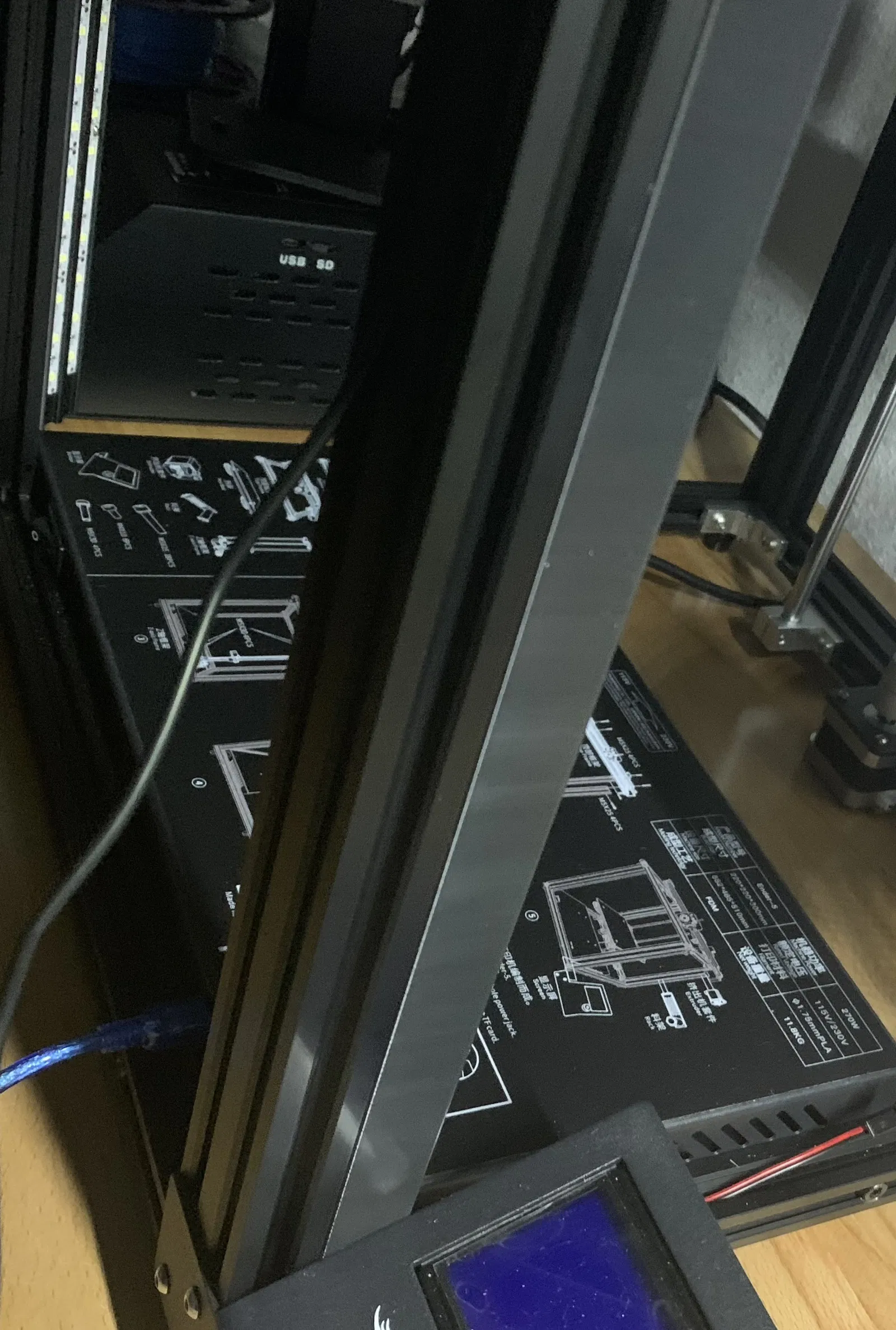

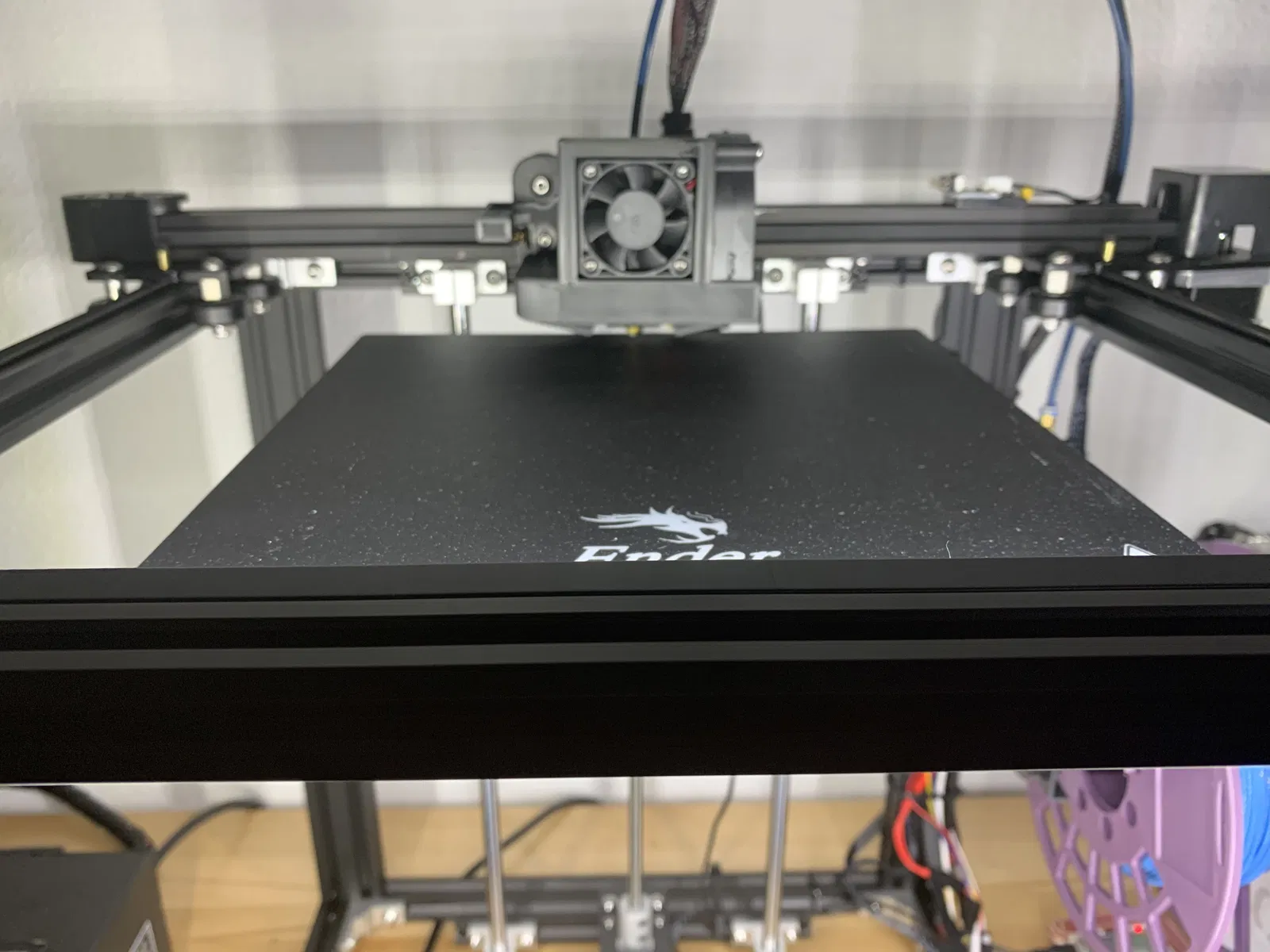

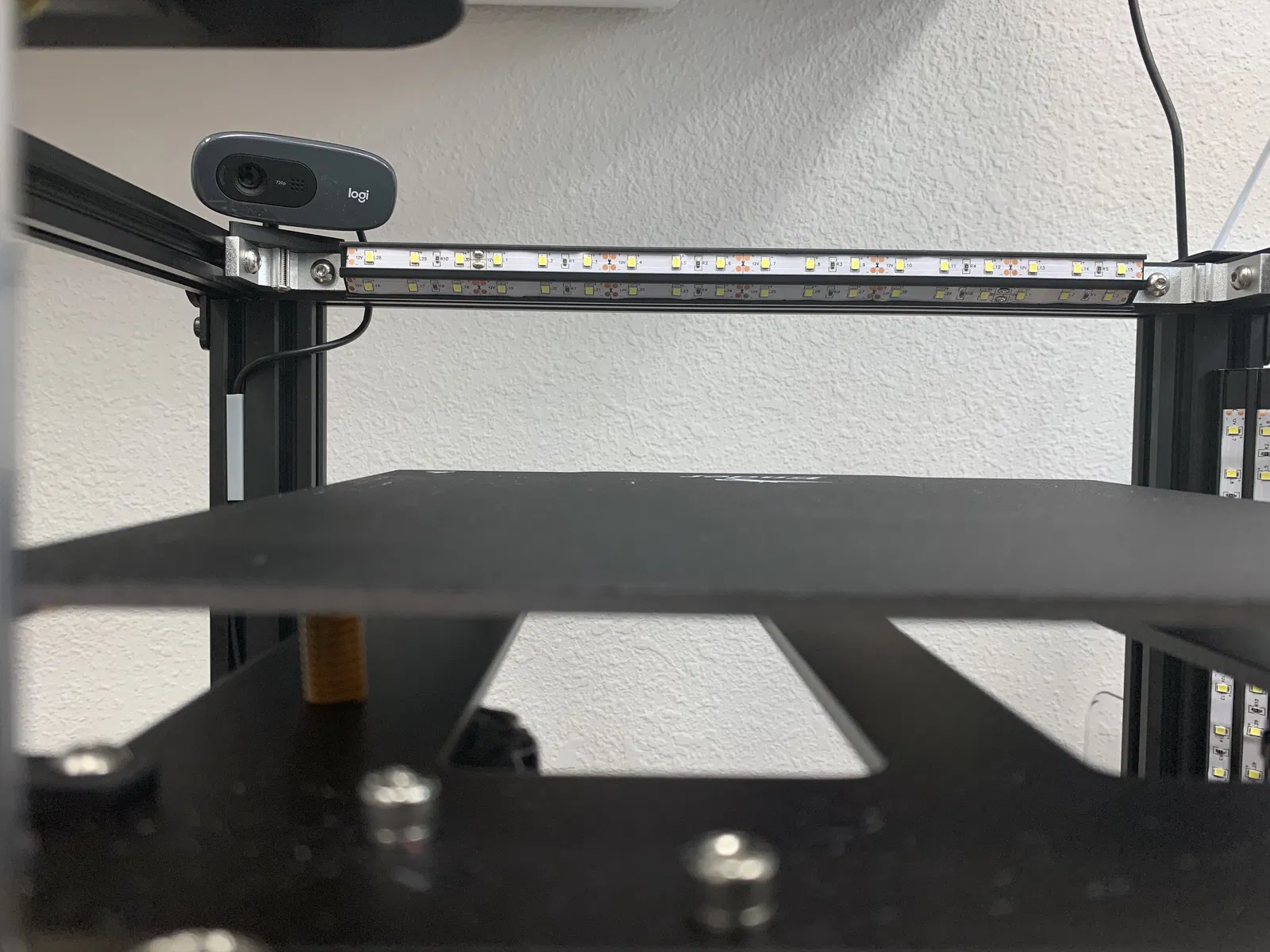

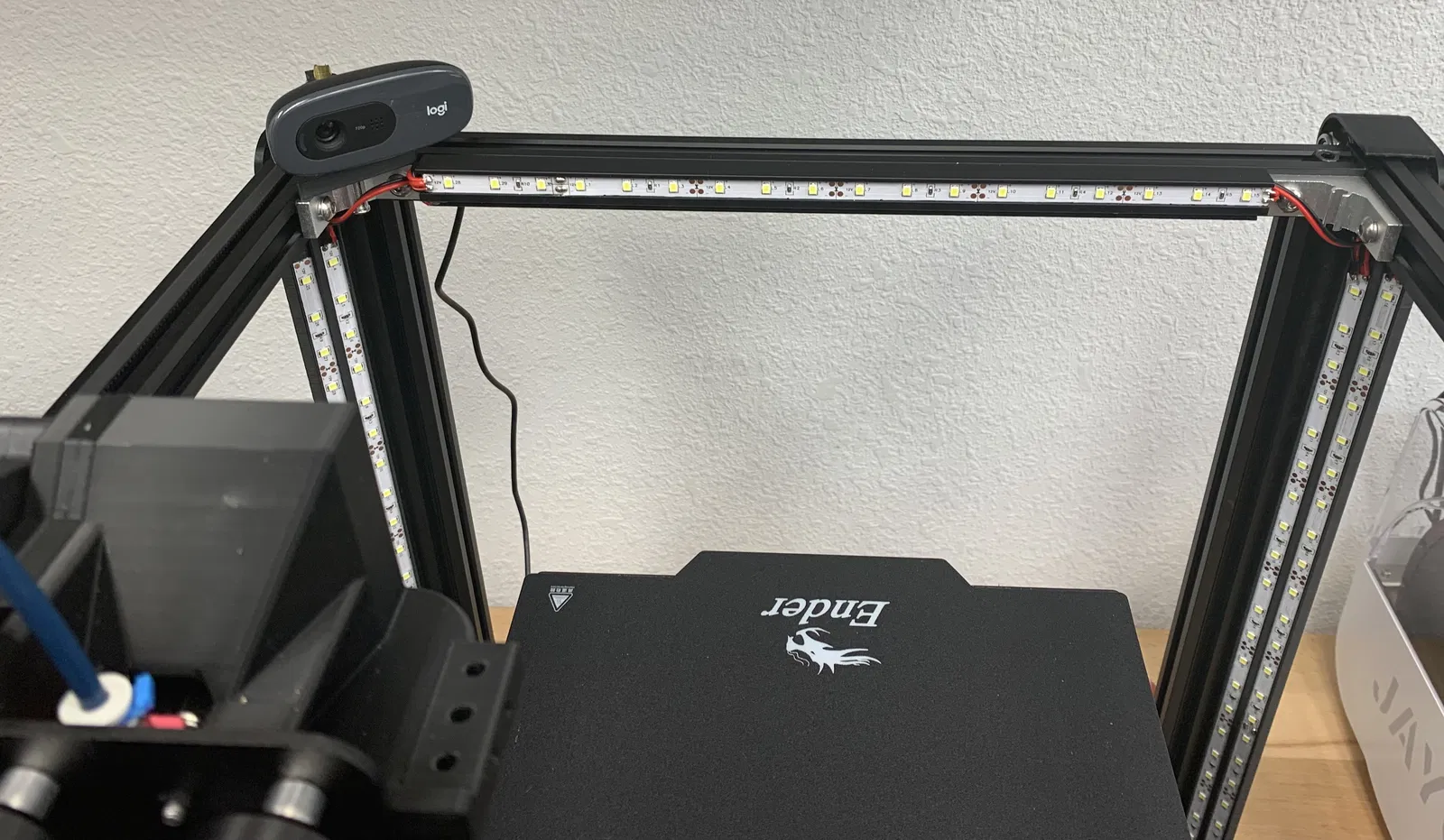

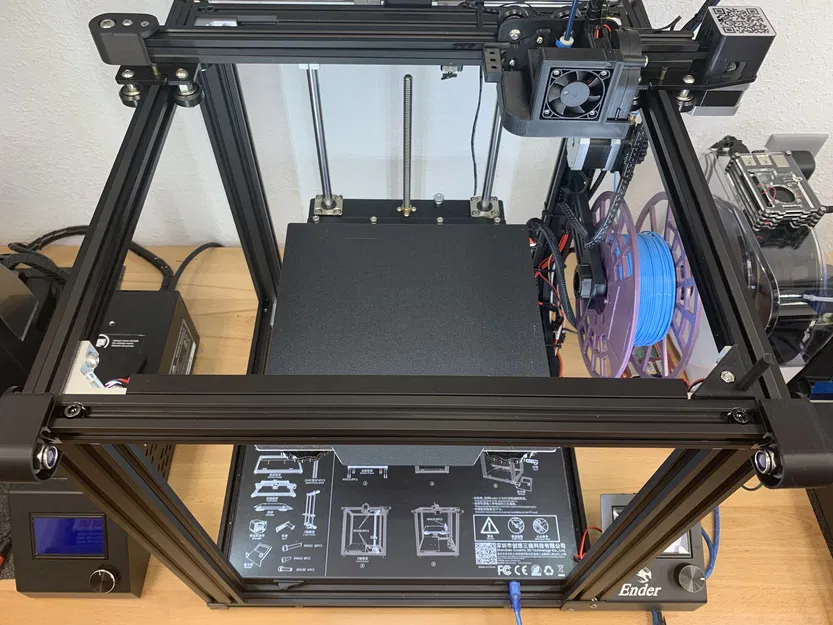

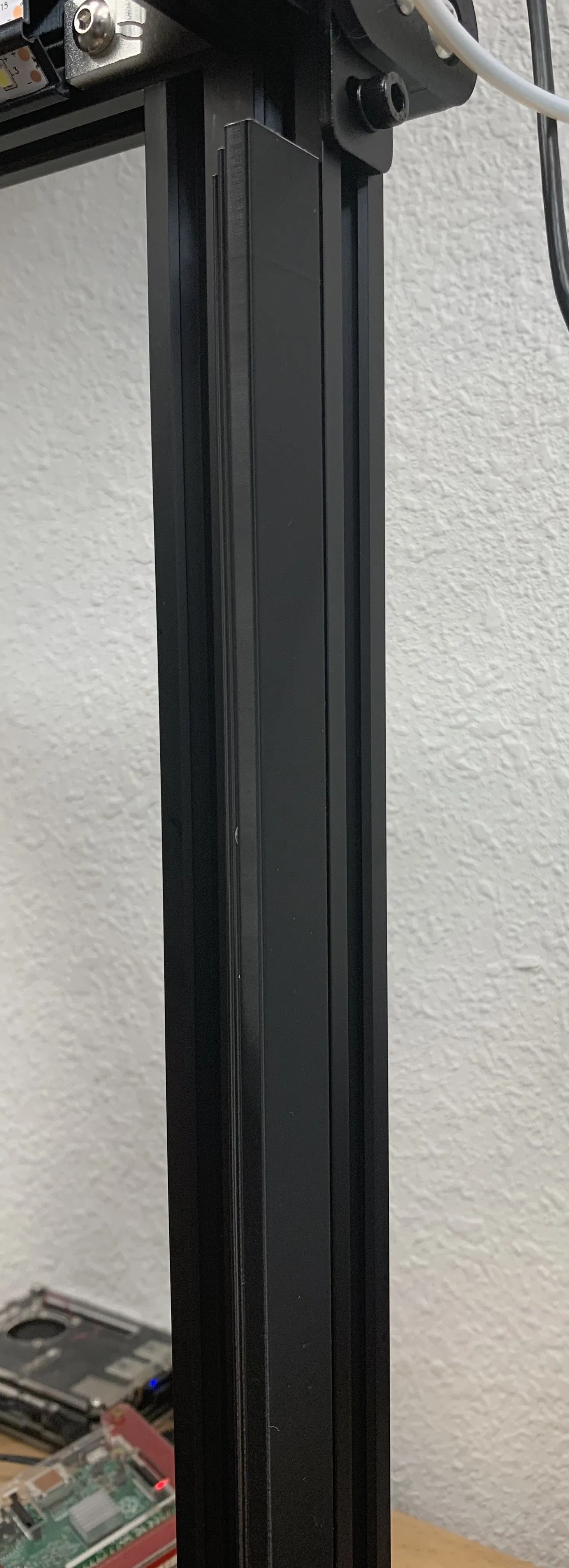

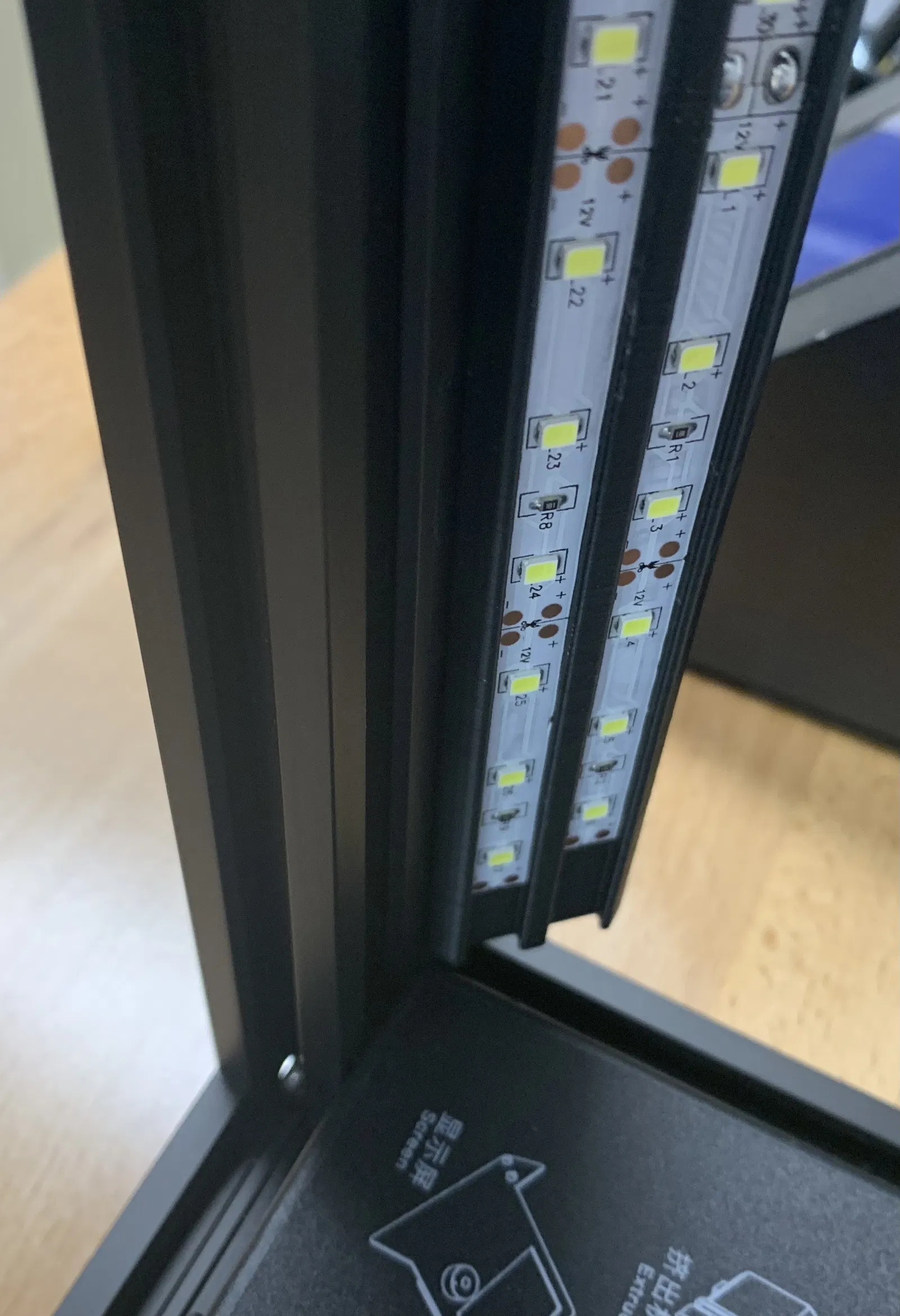

Có nhiều profile cho các góc khác nhau, dùng cho cả 1 strip hoặc 2 strip. Ngoài ra còn có bản dual 90/45 kết hợp, rất hợp cho thanh rail trên phía trước của Ender 5 (hoặc các máy fixed bed). Có các profile 45 độ cho extrusion dọc bên trái & bên phải của Ender 5, giúp chiếu sáng đầy đủ toàn bộ không gian in. Bên cạnh đó còn có các profile có thể in thành đoạn ngắn hoặc in cả chiều dài như một ống/máng (duct) quản lý dây. Mình cũng làm một phiên bản bo tròn (radius) có thể dùng như bumper.

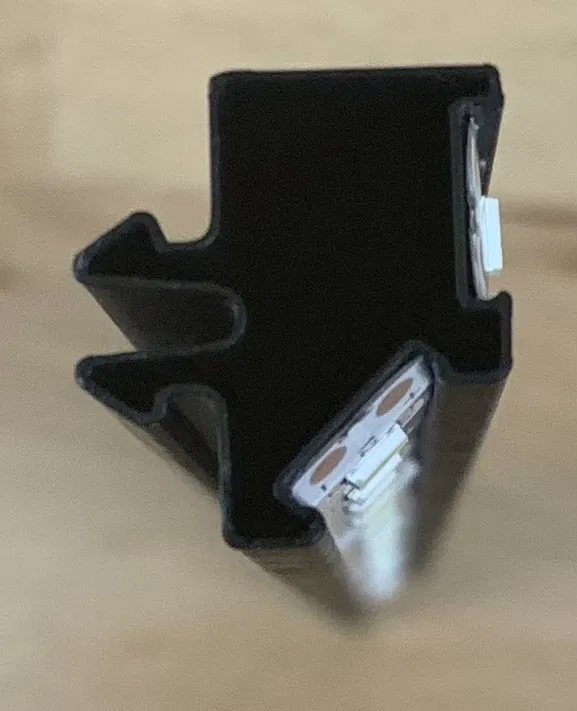

Điểm hay nhất của thiết kế này là in bằng vase mode và không có bottom layer, nên tiết kiệm filament. Không cần ốc/vít gì hết vì đây là snap-fit. Dây LED sẽ chạy bên trong duct, và nếu cần thì bạn cũng có thể nhét các đầu connector & module buck/boost vào trong.

Mình đã test print và chỉnh lại hình học nhiều lần để ra được độ snap fit “ngon” nhất khi gài vào extrusion. File model gốc dài 500mm. Khi import vào PrusaSlicer, bạn dùng tính năng Cut để cắt chiều dài theo nhu cầu trước khi slice. Nhắc lại: in vase mode, không bottom layer, và nên dùng brim 8mm để bám bàn tốt. Với các đoạn dài hơn (trên 200mm), bạn có thể cần giảm tốc để tránh lỗi bề mặt do rung và do nozzle kéo làm chi tiết bị flex. Mình in 25mm/s thì ra bản cao 375mm rất đẹp.

Dù các profile này làm theo LED tape 8mm, mình biết vẫn còn nhiều loại khác như Neopixel, v.v. Nếu bạn có yêu cầu kích thước cụ thể và cung cấp số đo chính xác của strip, mình có thể chỉnh sửa & thêm profile đúng theo kích cỡ đó.

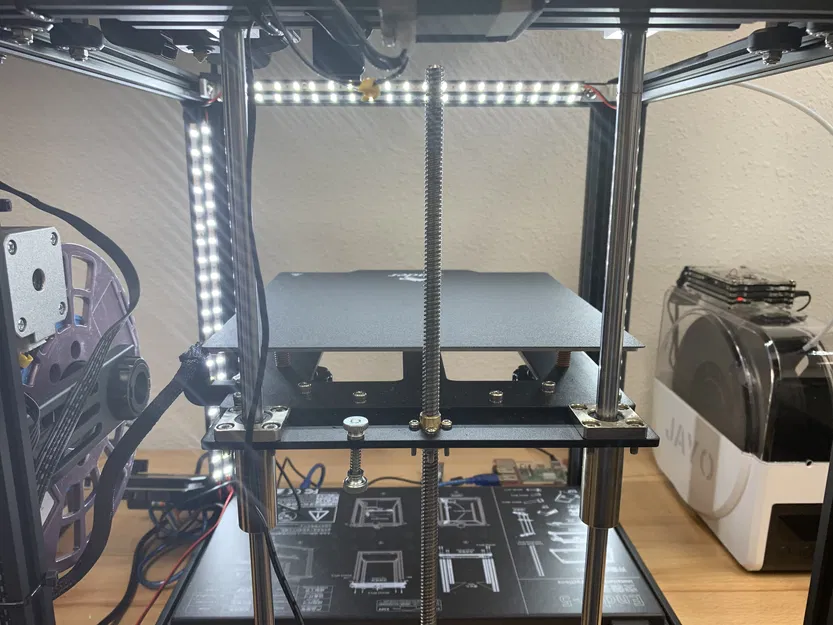

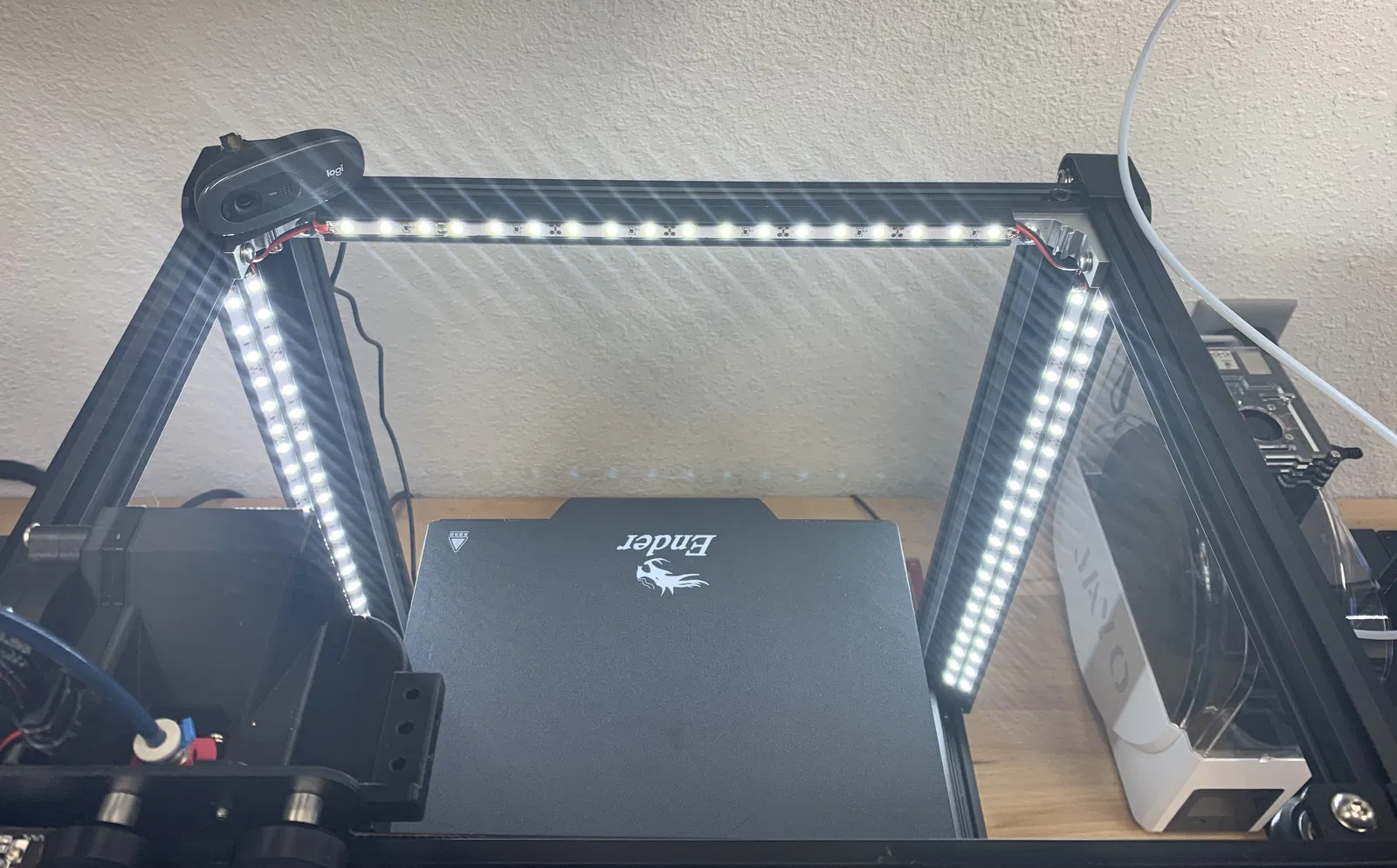

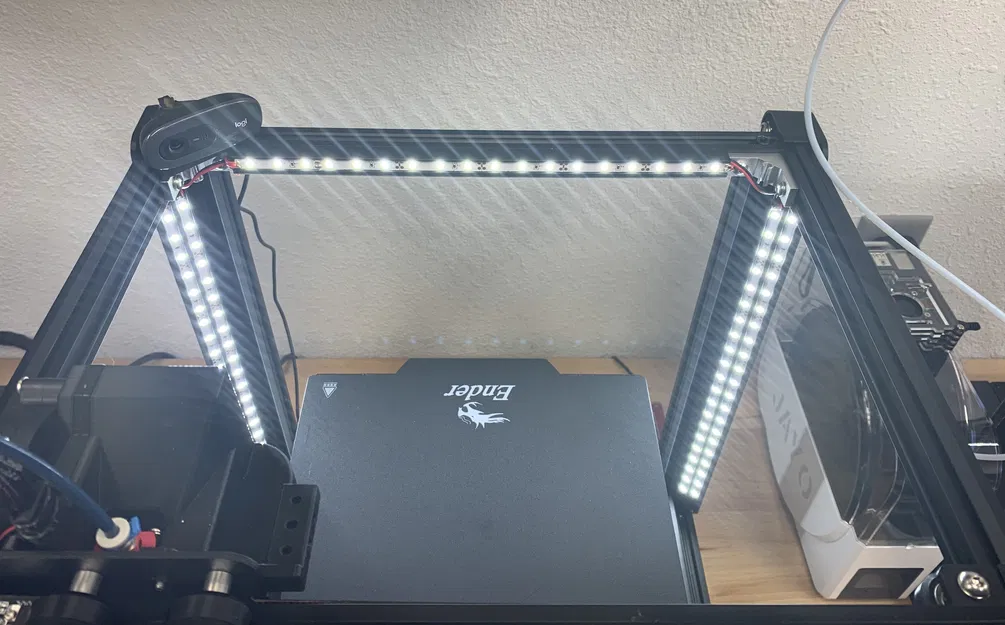

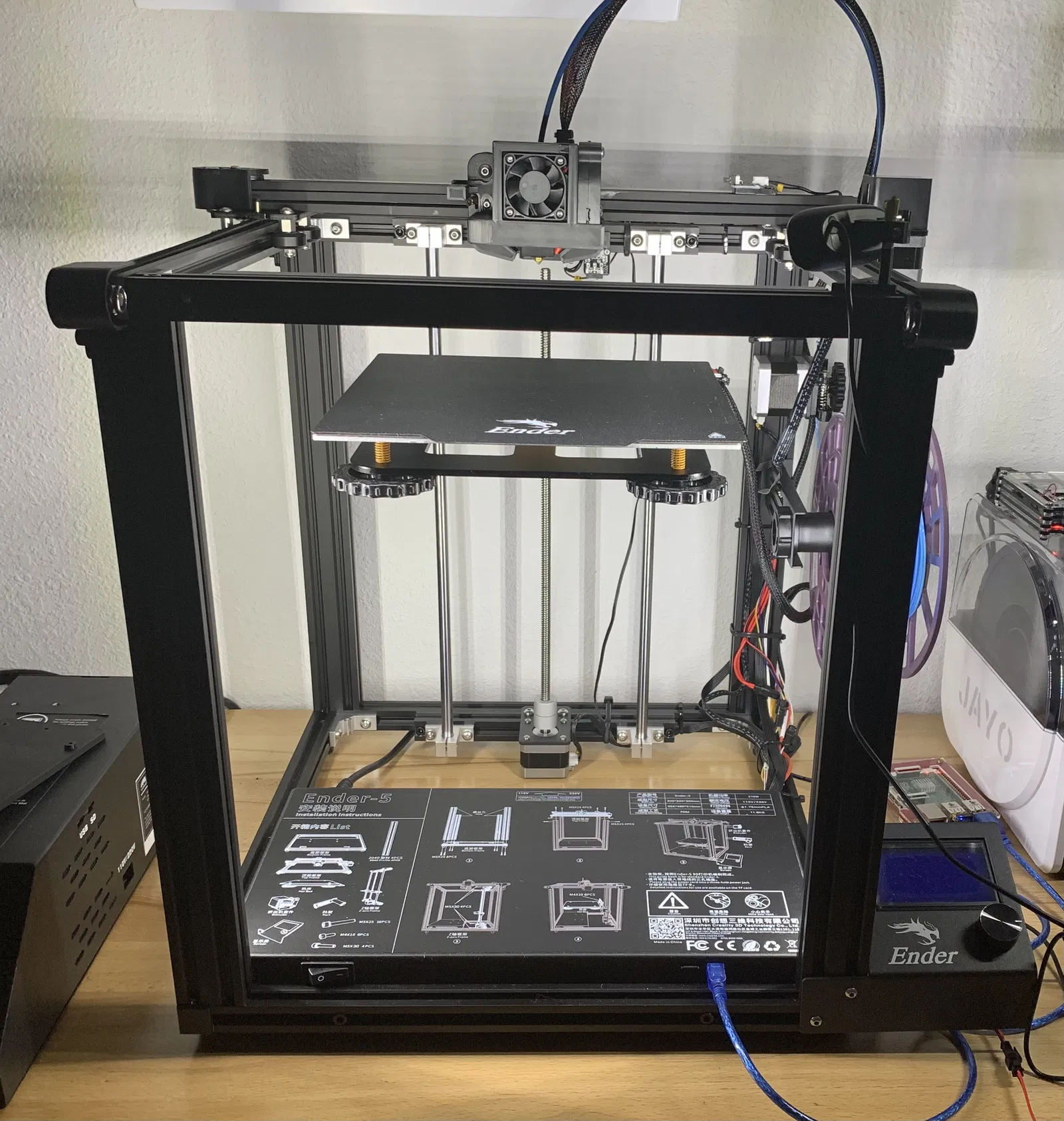

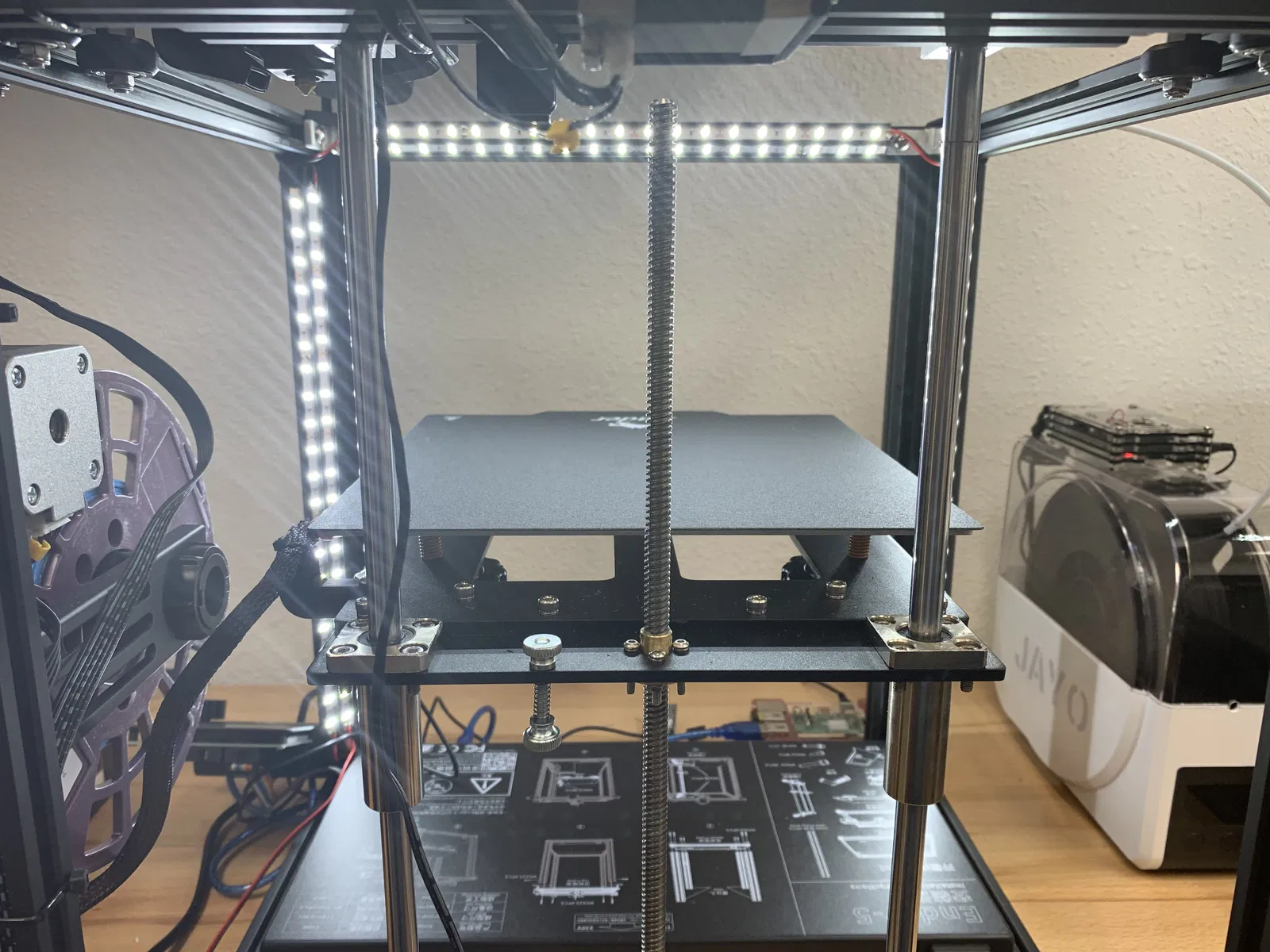

Với ứng dụng trên Ender 5, bộ kết hợp này cho ánh sáng phủ đều khu vực làm việc từ Z=0 tới 300. Cách bố trí đèn giúp không bị chói mắt (trừ khi bạn đứng nhìn từ phía sau).
