Chi tiết thay thế adapter núm vặn bếp GE (GE Stovetop knob adapter replacement)
Chi tiết thay thế cho bếp GE stovetop: adapter nhựa nối núm vặn kim loại với van điều chỉnh lưu lượng (flow control valve). Thiết kế để in không cần supports, ôm khít trục van và không cần insert kim loại.
Mô tả

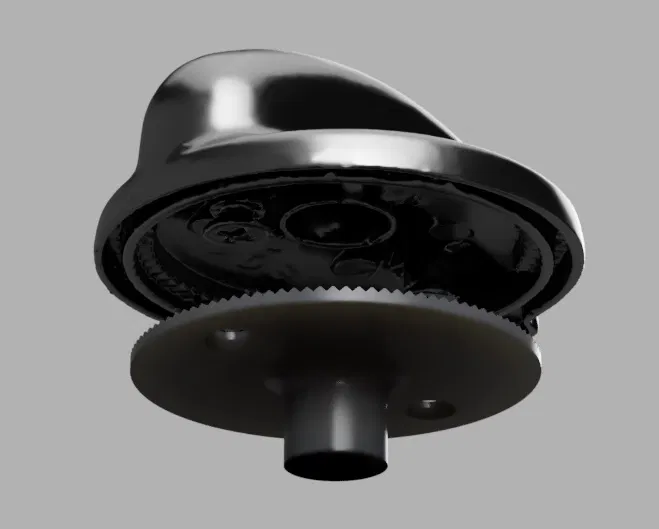

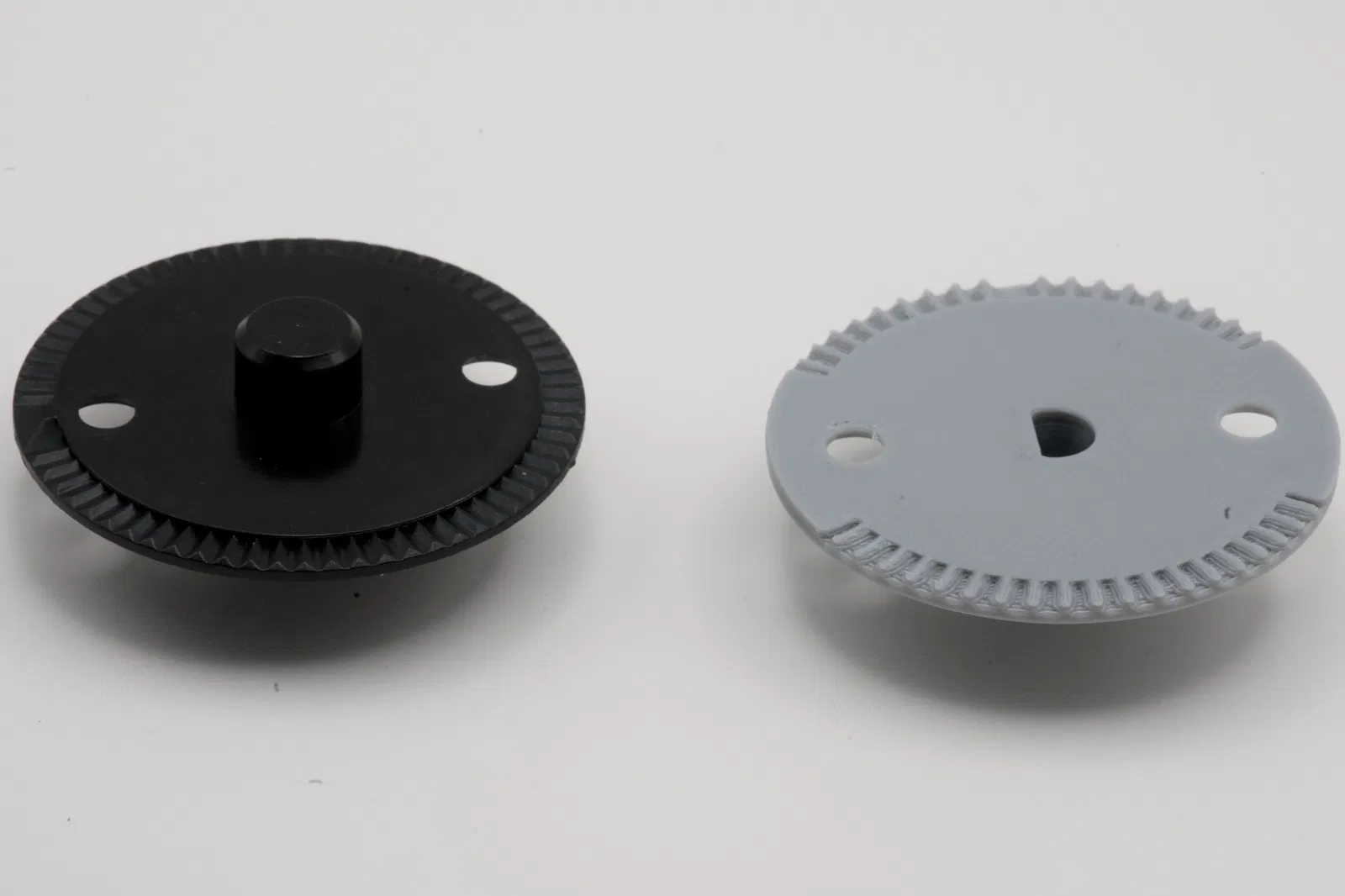

Mình làm món này cho một người đồng nghiệp. Họ đang dùng bếp GE loại stovetop với núm vặn kim loại màu bạc. Một miếng nhựa dùng để nối núm vặn với van điều chỉnh lưu lượng (flow control valve) cho mỗi burner hay bị gãy. Mình dựng lại chi tiết này trong Fusion, dùng bản scan của núm vặn làm hình học tham chiếu.

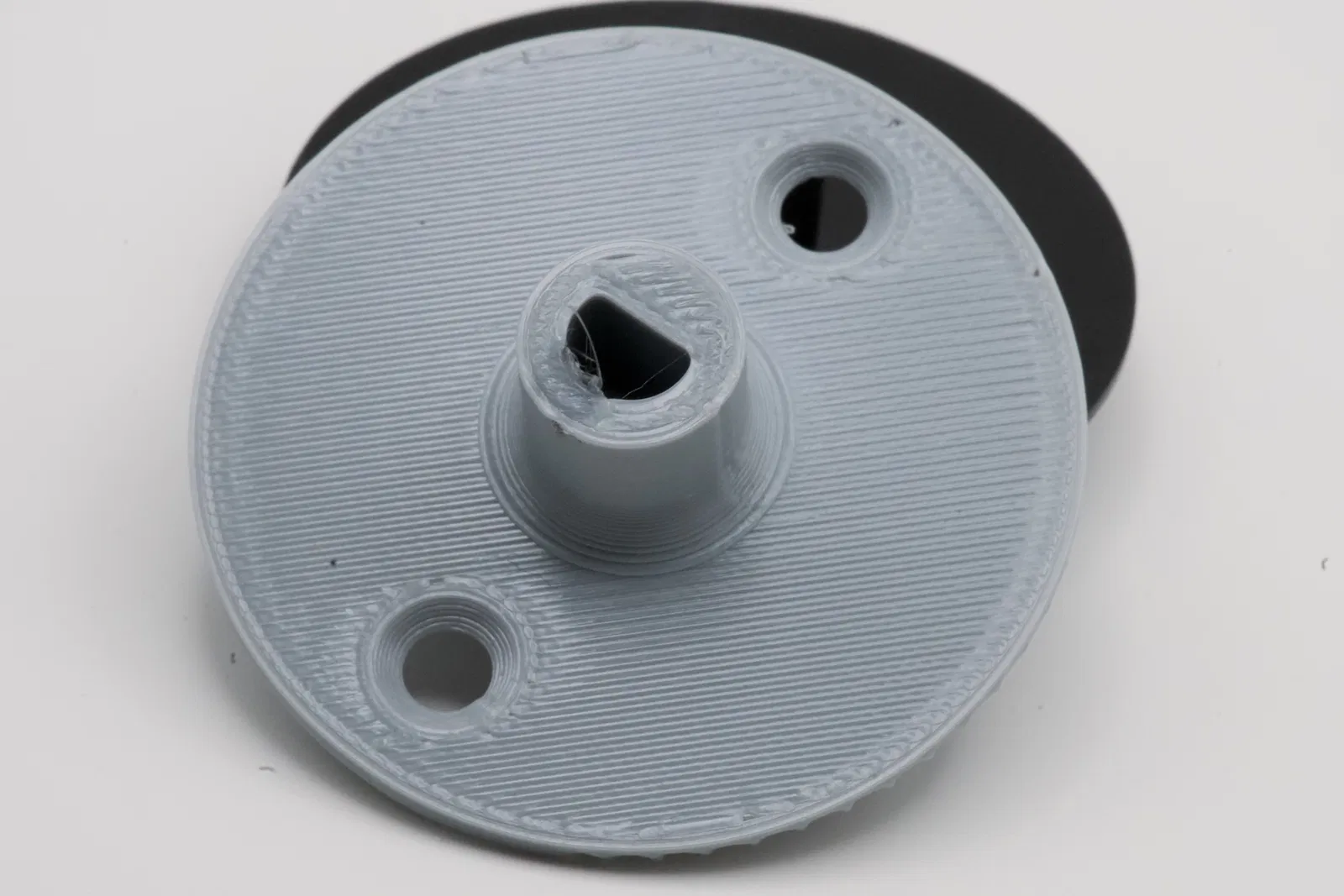

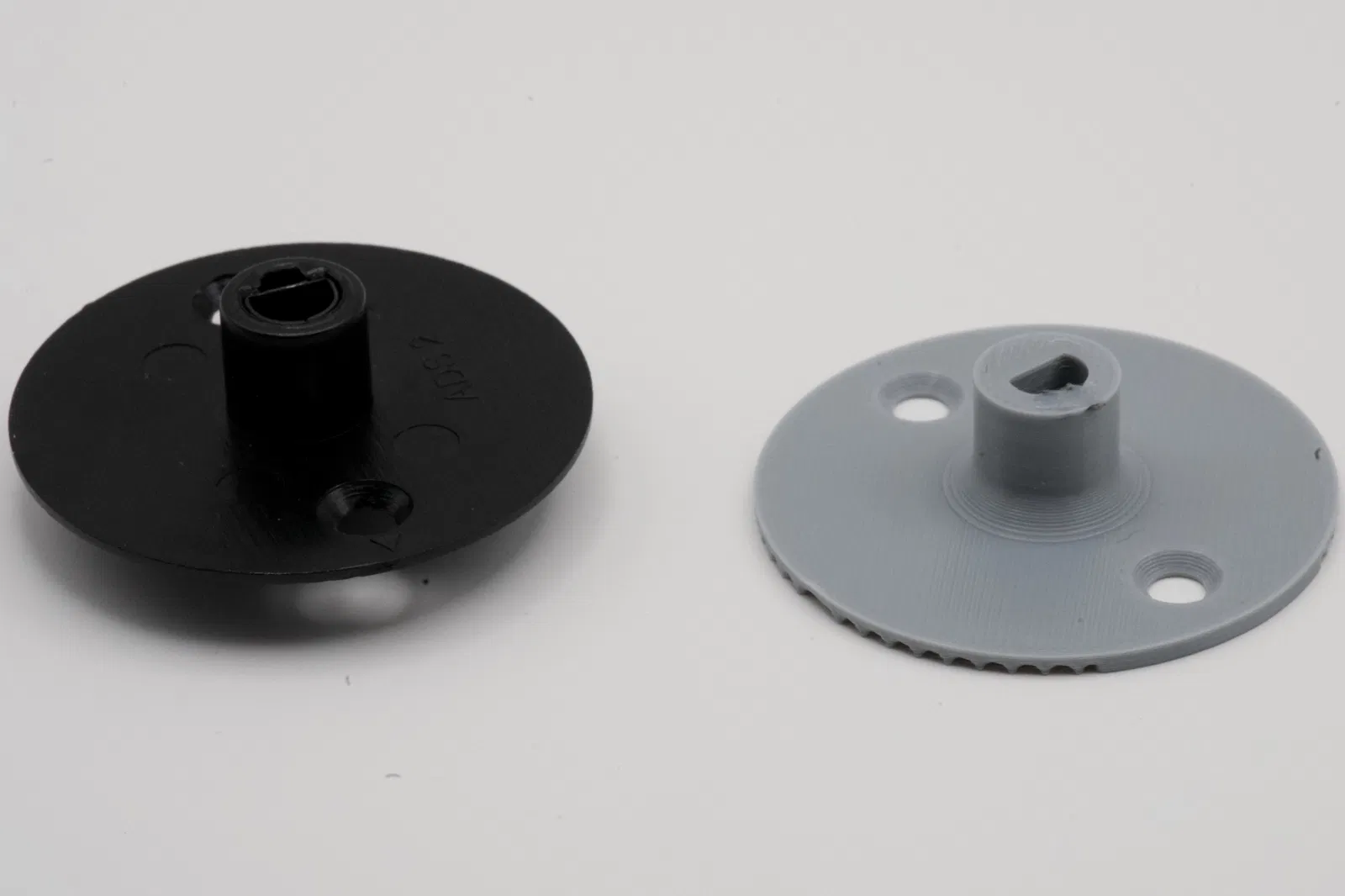

Chi tiết sau khi hoàn thiện được thiết kế để in không cần supports. Nó ôm khít vào flow control valve mà không cần phần insert kim loại của chi tiết gốc. Ở thời điểm mình viết nội dung này, chi tiết thay thế vẫn đang dùng ổn.
In bằng Inland PERG với nozzle 0.4mm. Không cần supports hay brim.
