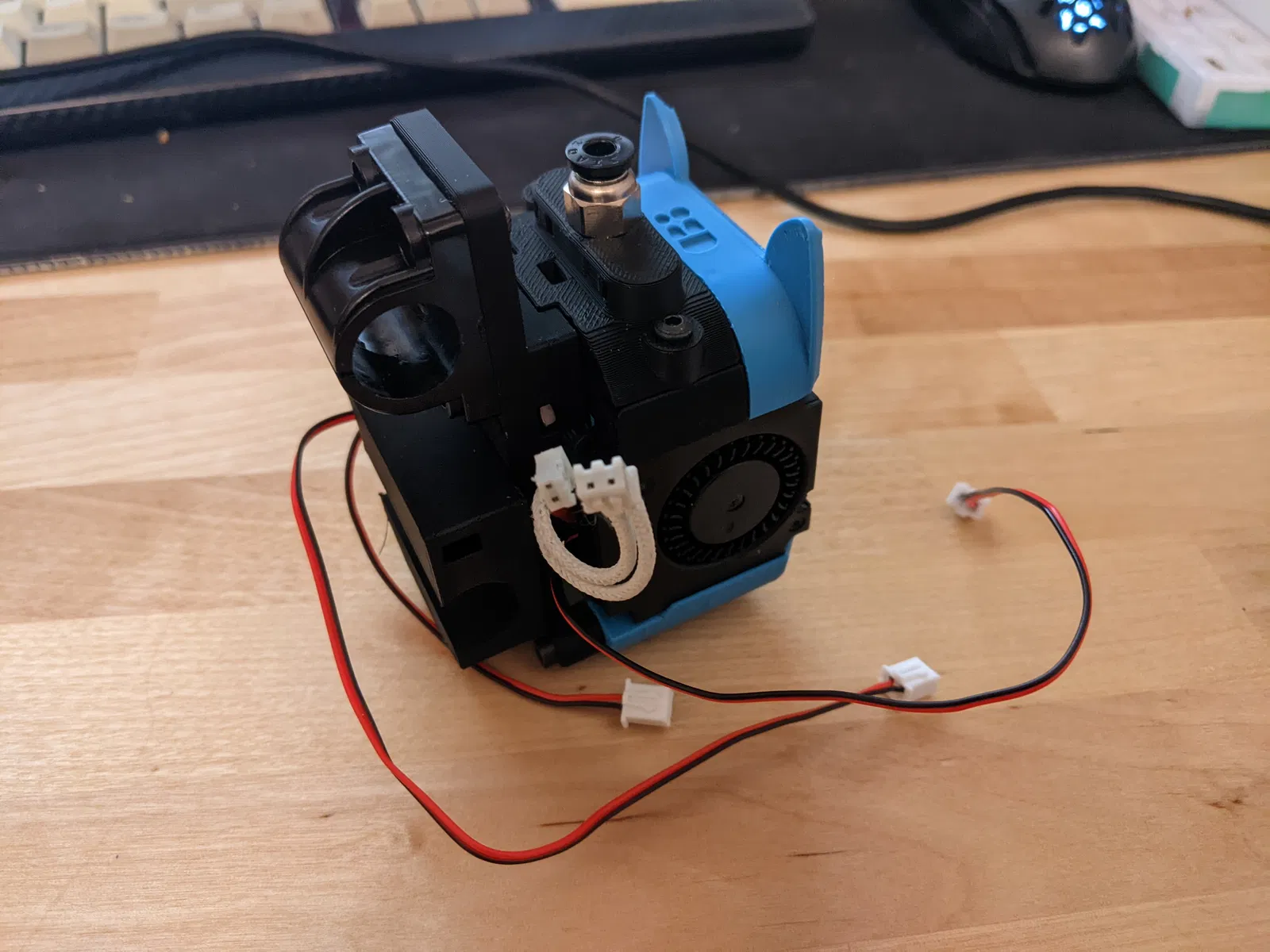

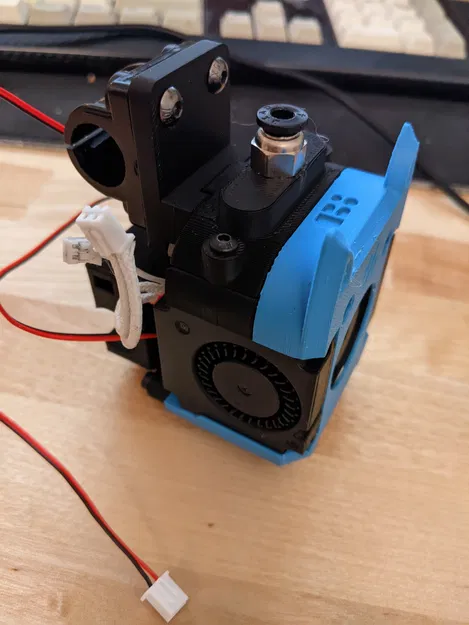

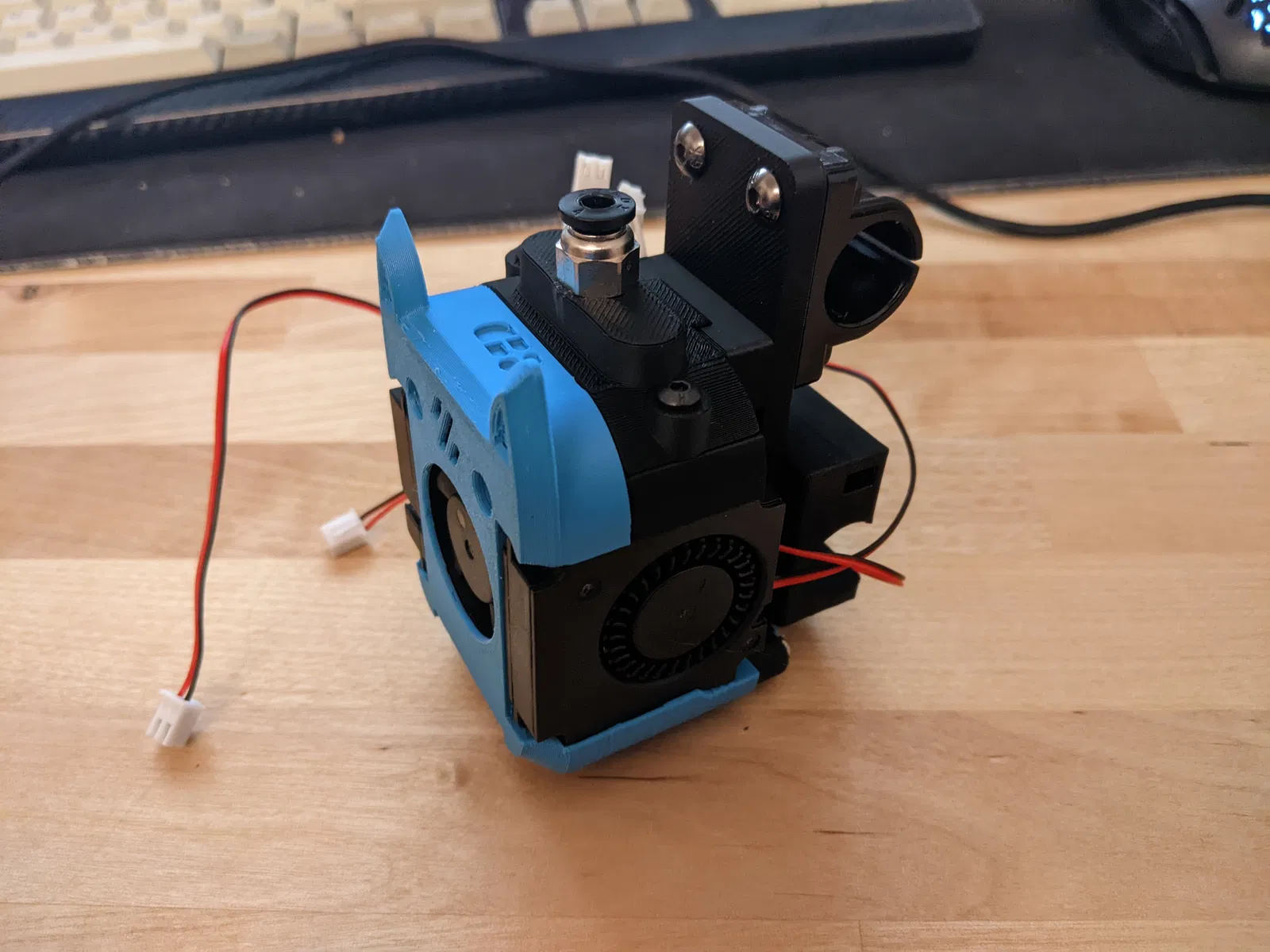

Tấm Mounting Plate Dragonburner cho Anycubic i3 Mega S

Tận dụng lại một cái bearing holder cũng như bu-lông ốc vít sẵn có; cái bearing holder phía dưới sẽ được thay bằng chi tiết in, đồng thời kiêm luôn ngàm gắn belt.

Belts gắn bằng Apex Clips https://github.com/ApexArray/ApexClips

Dragonburner https://github.com/chirpy2605/voron/tree/main/V0/Dragon_Burner

Dùng

• 8x vít M4x10 lấy từ các bearing blocks zin

• 4x heatset inserts M4x4x6

• 2x vít M3x12 để bắt vào các ống gió (ducts)

• 2x vít M3x35 cho điểm bắt chính

• 2x heatset inserts M3, thiết kế hiện tại dành cho M3x4x4.2 vì mình đang có sẵn loại đó. Nếu dùng inserts chuẩn Voron thì model sẽ cần chỉnh sửa chút.

Khả năng cao bạn sẽ cần một bản mod để tăng/giảm căng belt trên trục X.

ToDo:

• cách đi dây gọn gàng, sạch sẽ

• hoàn thiện lắp ráp để test thực tế
