Tấm chắn ESD cho Voron Stealthburner BTT CAN board

CẬP NHẬT 2025.01.21:

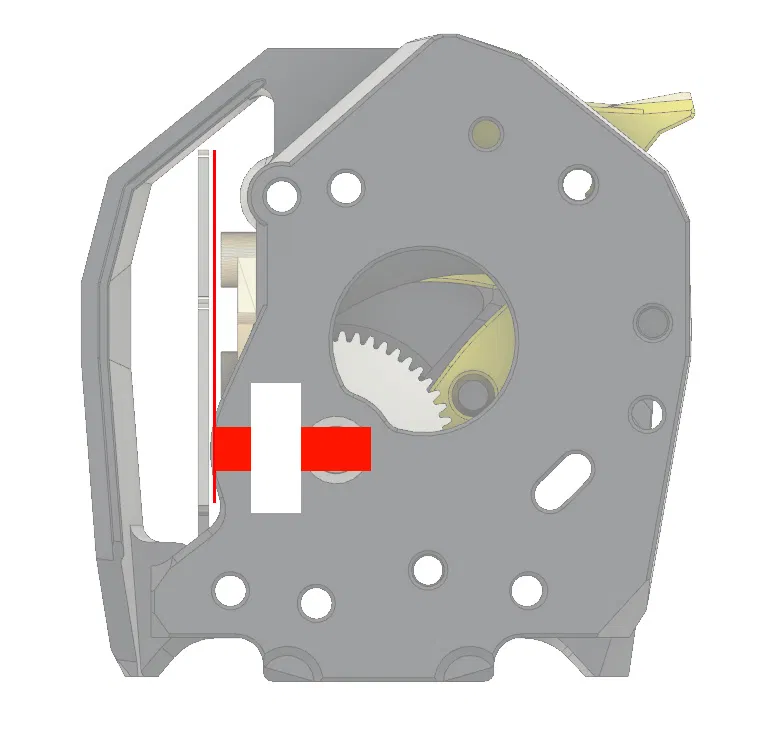

Bên phía extruder Galileo 2, hình dạng được rút ngắn 2mm để phần chữ nhật tiếp mass của trục tỳ chính xác hơn vào phía extruder.

Vấn đề này do EMP (Electro Magnetic Pulse) tạo ra từ tia phóng điện tĩnh, thường gây nhiễu chip driver TMC làm nó mất đếm bước, và Klipper sẽ dừng với lỗi: "TMC 'extruder' reports error: GSTAT: 00000001 reset=1(Reset)".

Bạn có thể dùng tấm mỏng này làm khuôn (template) hoặc dán trực tiếp một lớp foil dẫn điện (giấy thiếc) lên trên.

Lớp foil không cần đục lỗ phía trên lỗ bắt vít, vì con vít sẽ tự xuyên qua foil, nhờ đó tiếp xúc giữa foil và vít giữ sẽ chắc hơn.

Mình đã đăng thêm thông tin kèm hình ảnh lên kênh Github của BigtreeTech:

https://github.com/bigtreetech/EBB/issues/47#issuecomment-2565711089

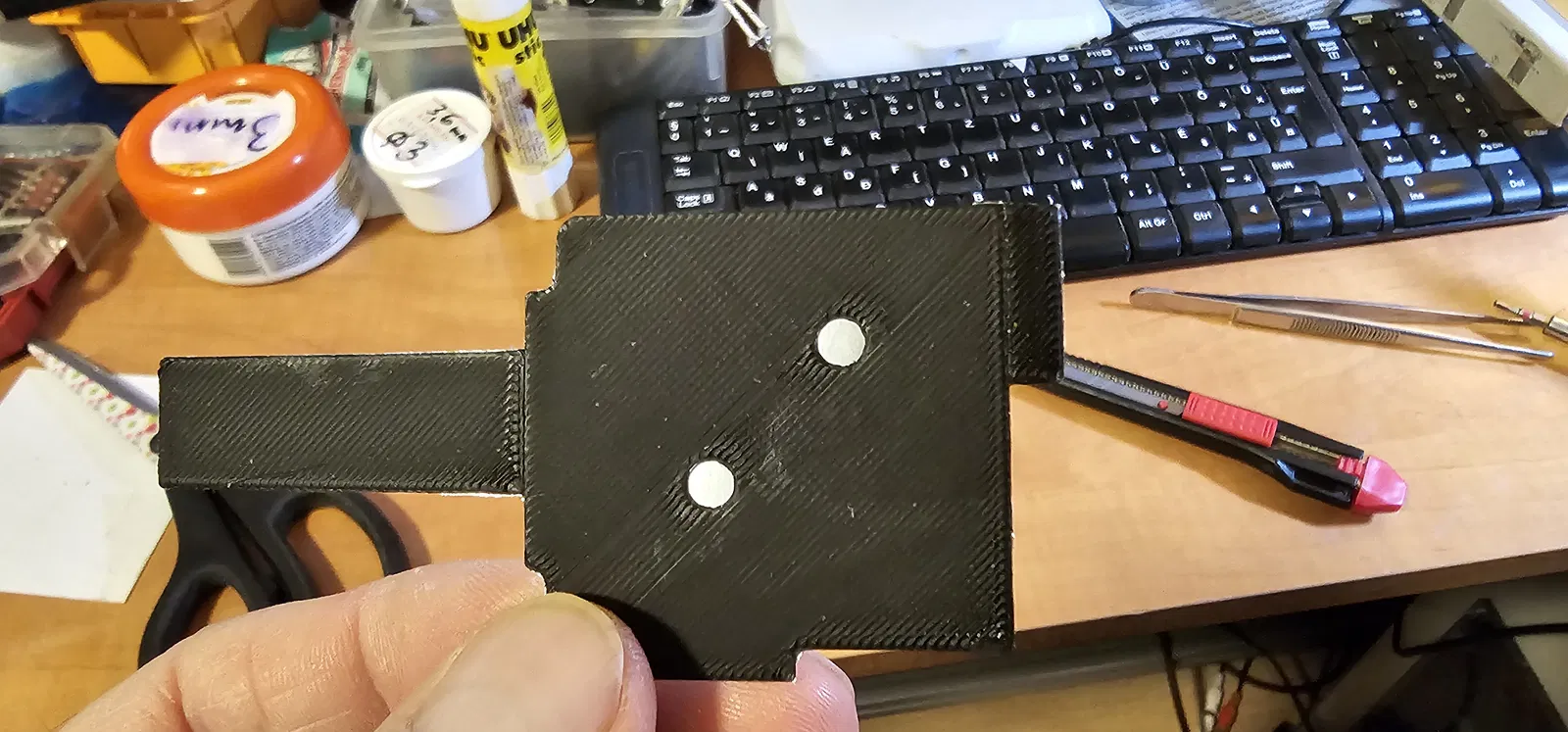

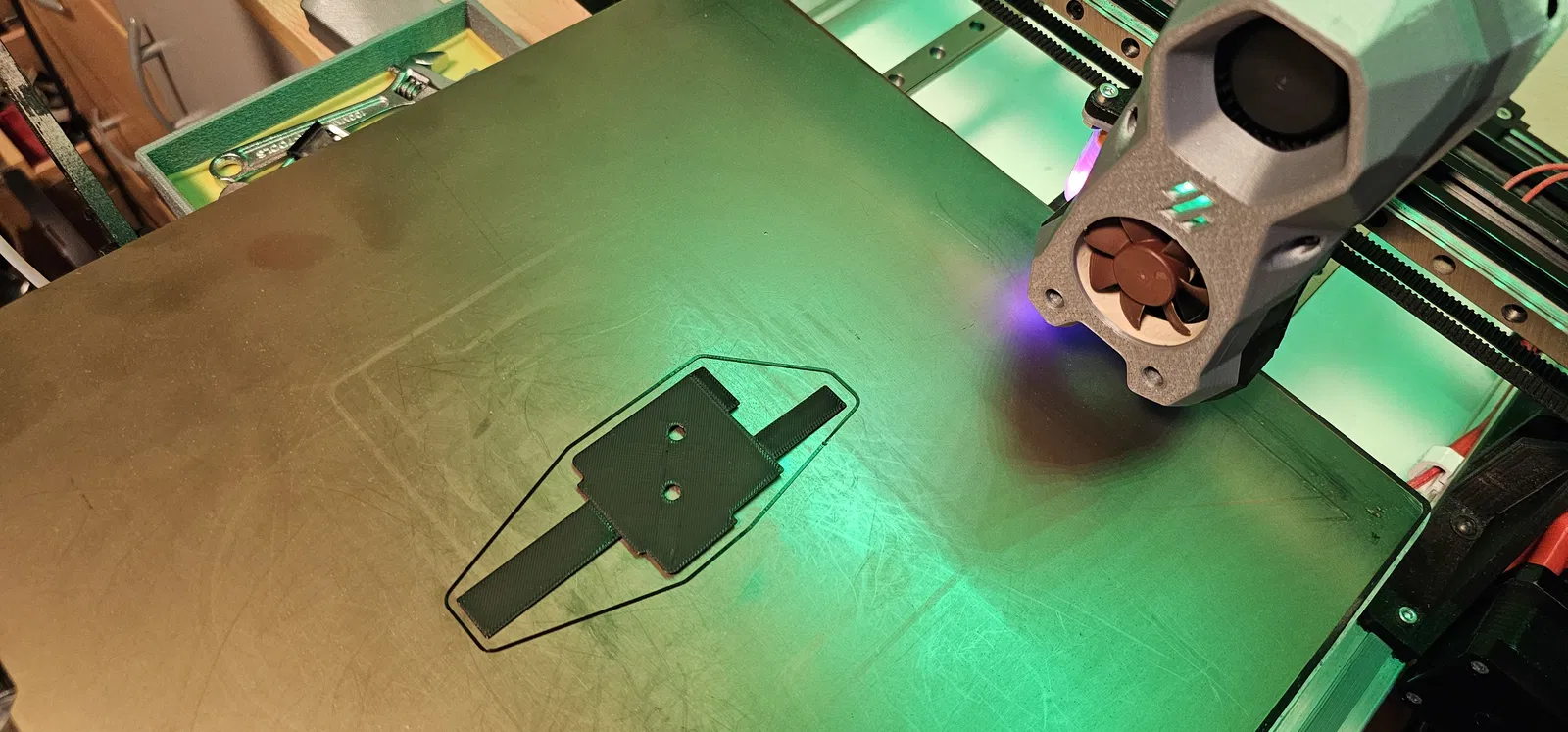

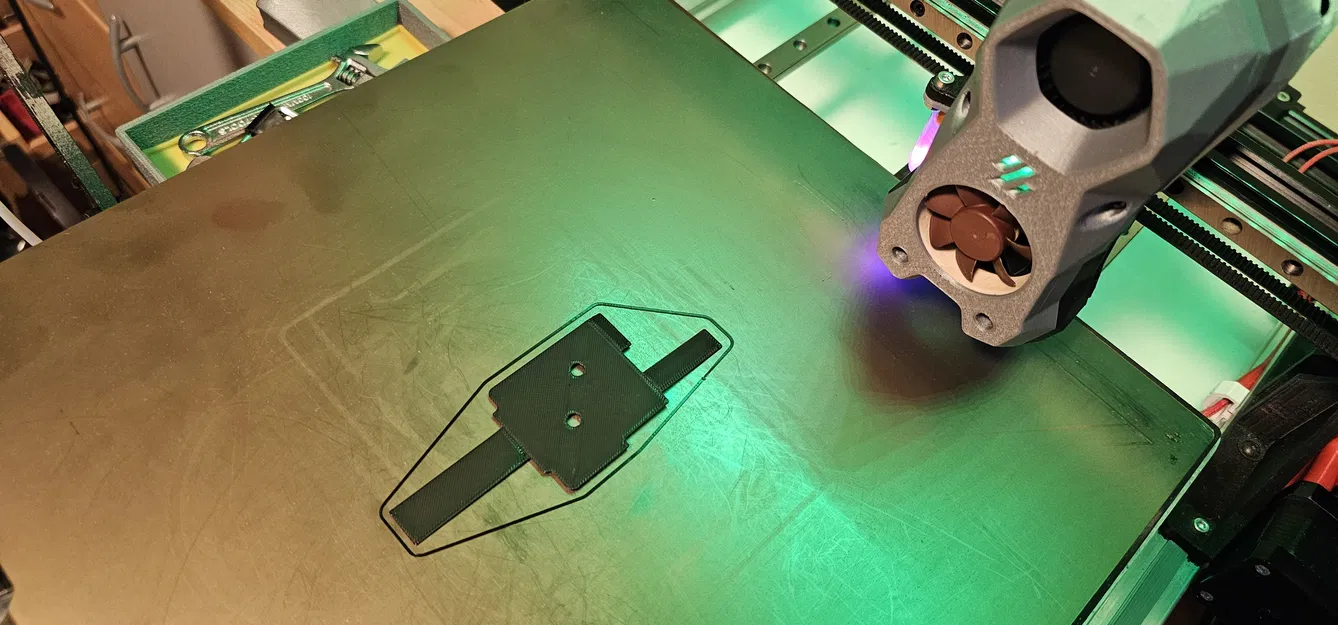

1. In file “BTT EB 2209 CAN Shield.stl”

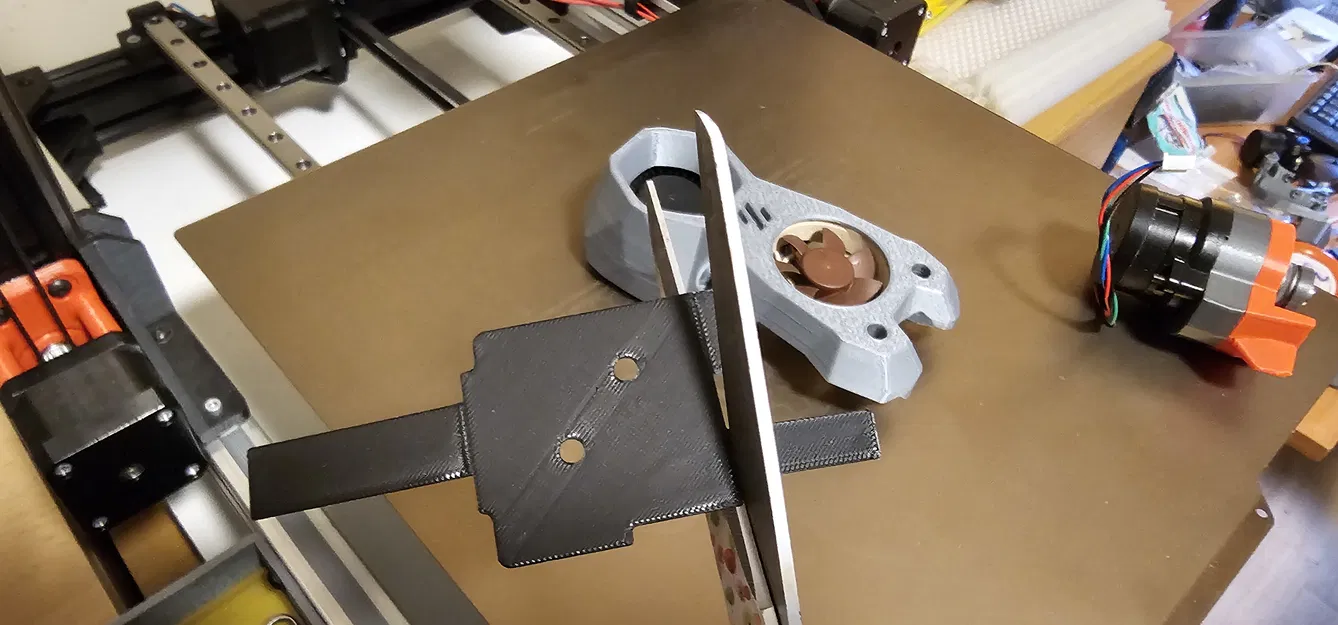

2. Cắt bỏ phần không cần thiết cho loại extruder của bạn

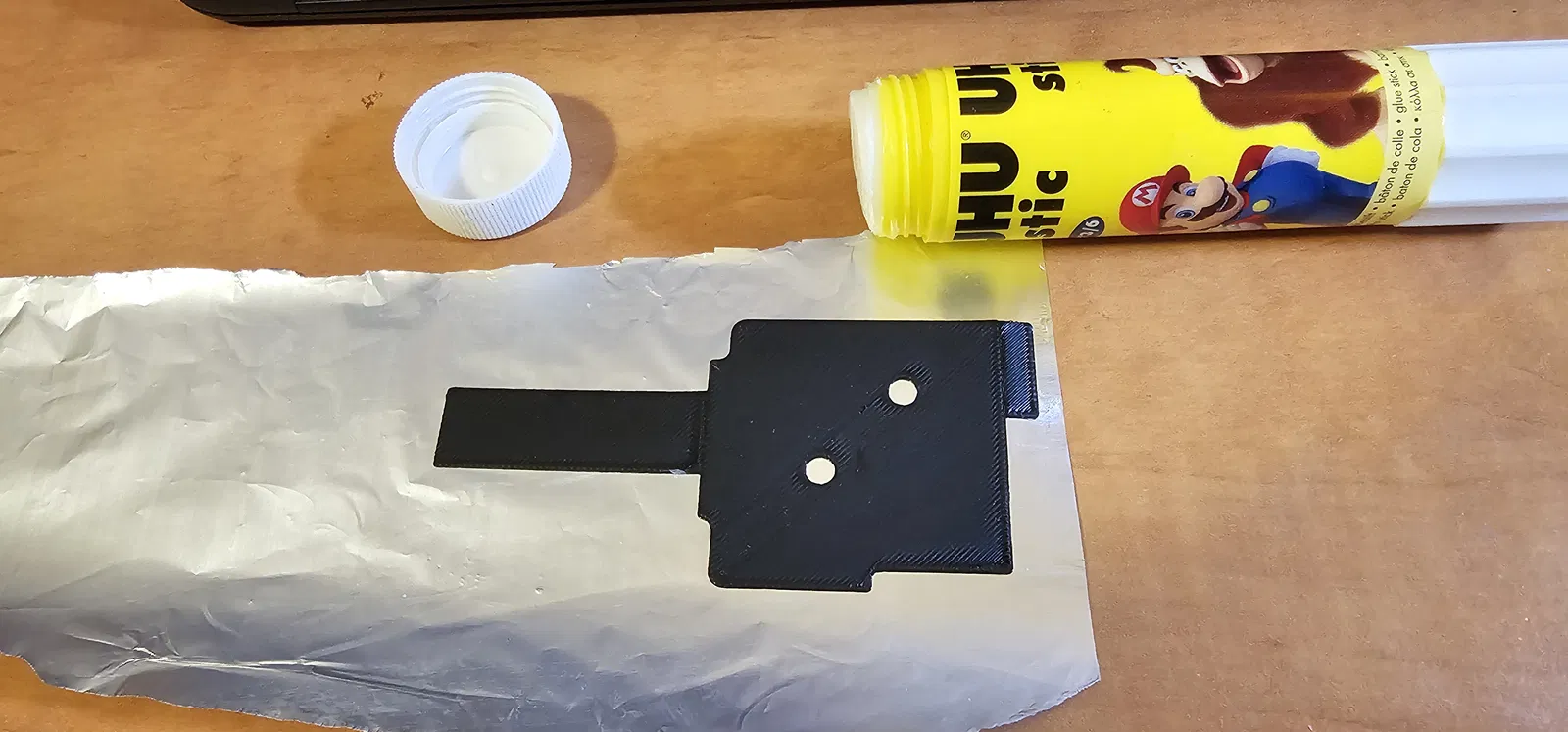

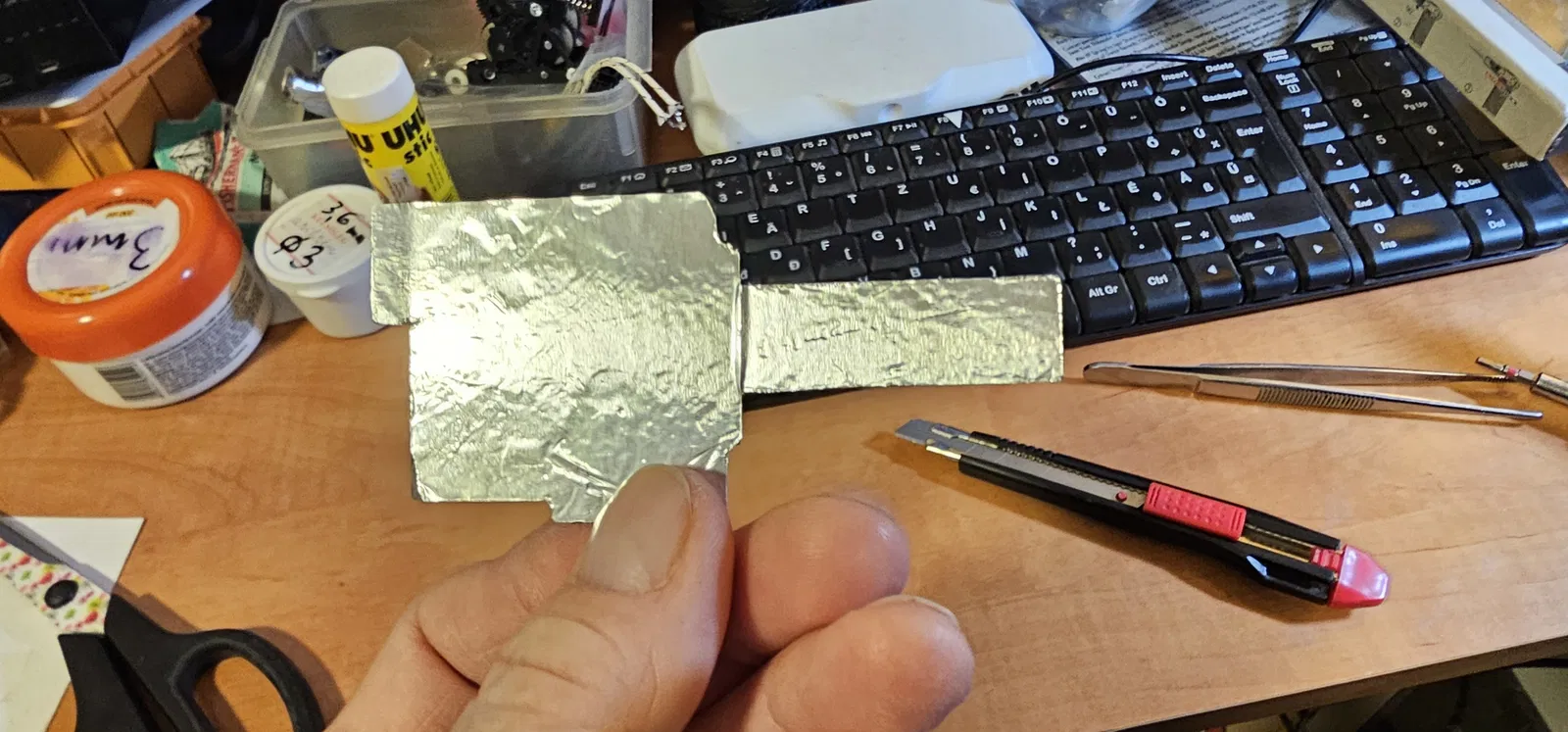

3. Dán foil nhôm vào mặt dưới

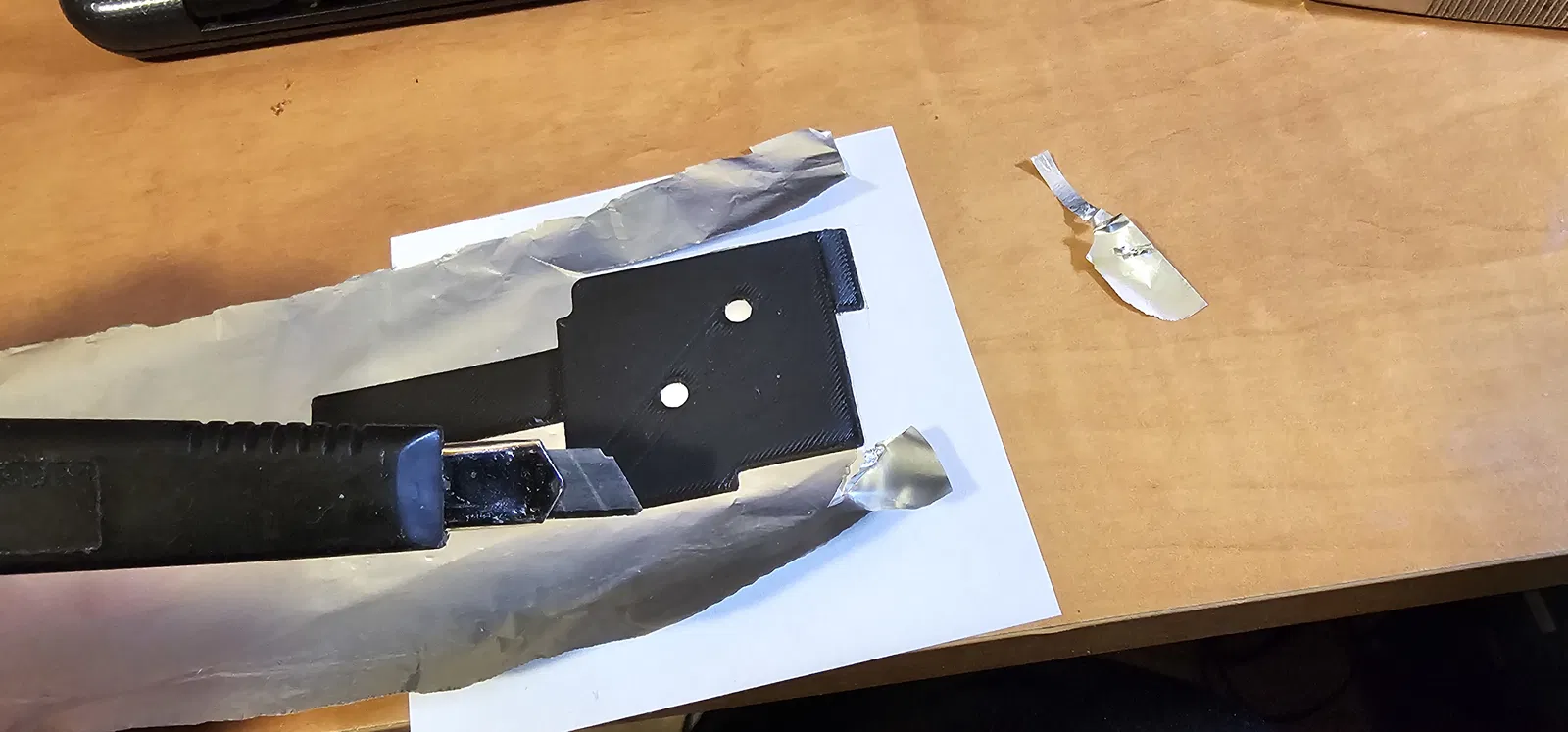

4. Cắt foil theo viền quanh tấm shield (không cắt lỗ)

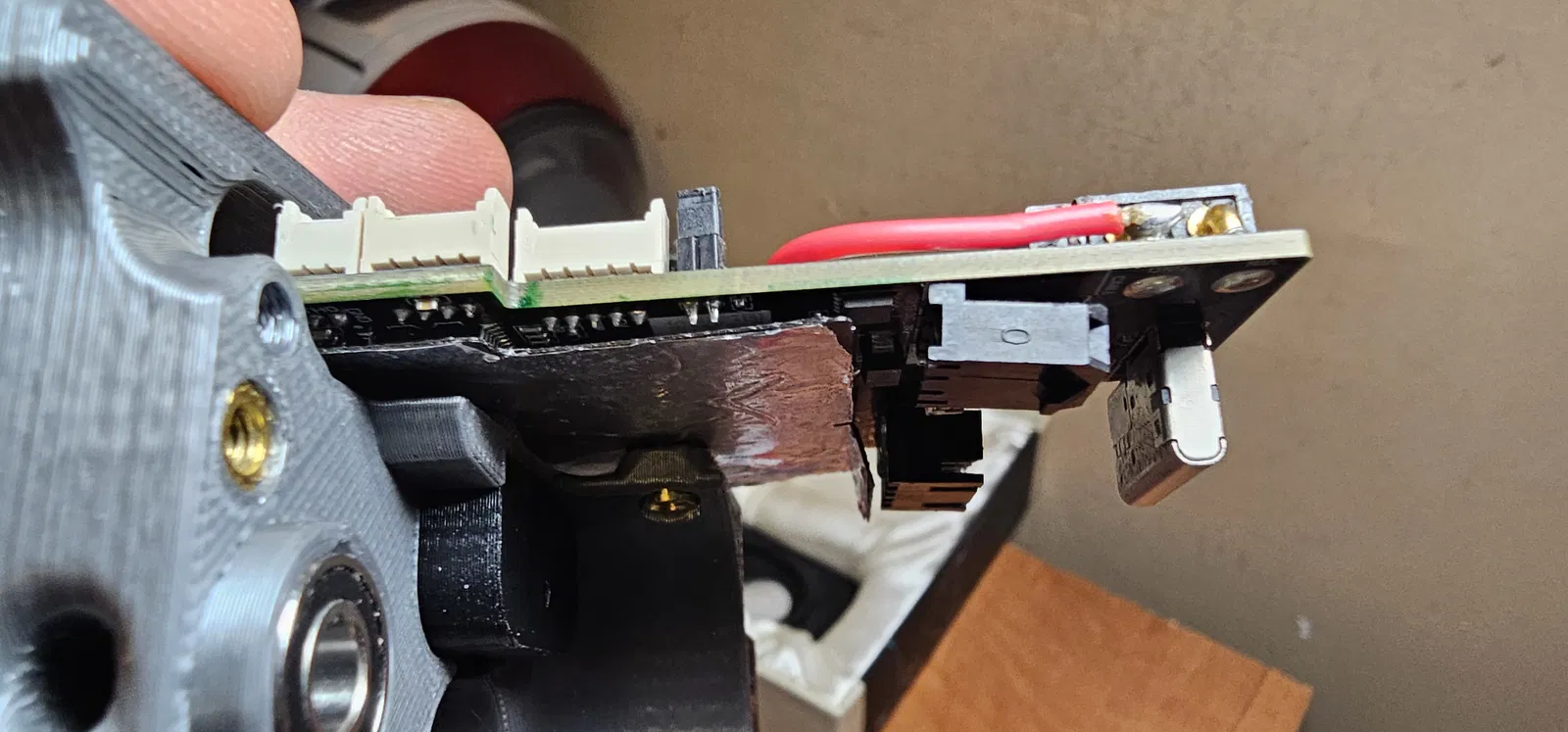

5. Gập phần tab bảo vệ nhỏ để che đầu connector stepper motor

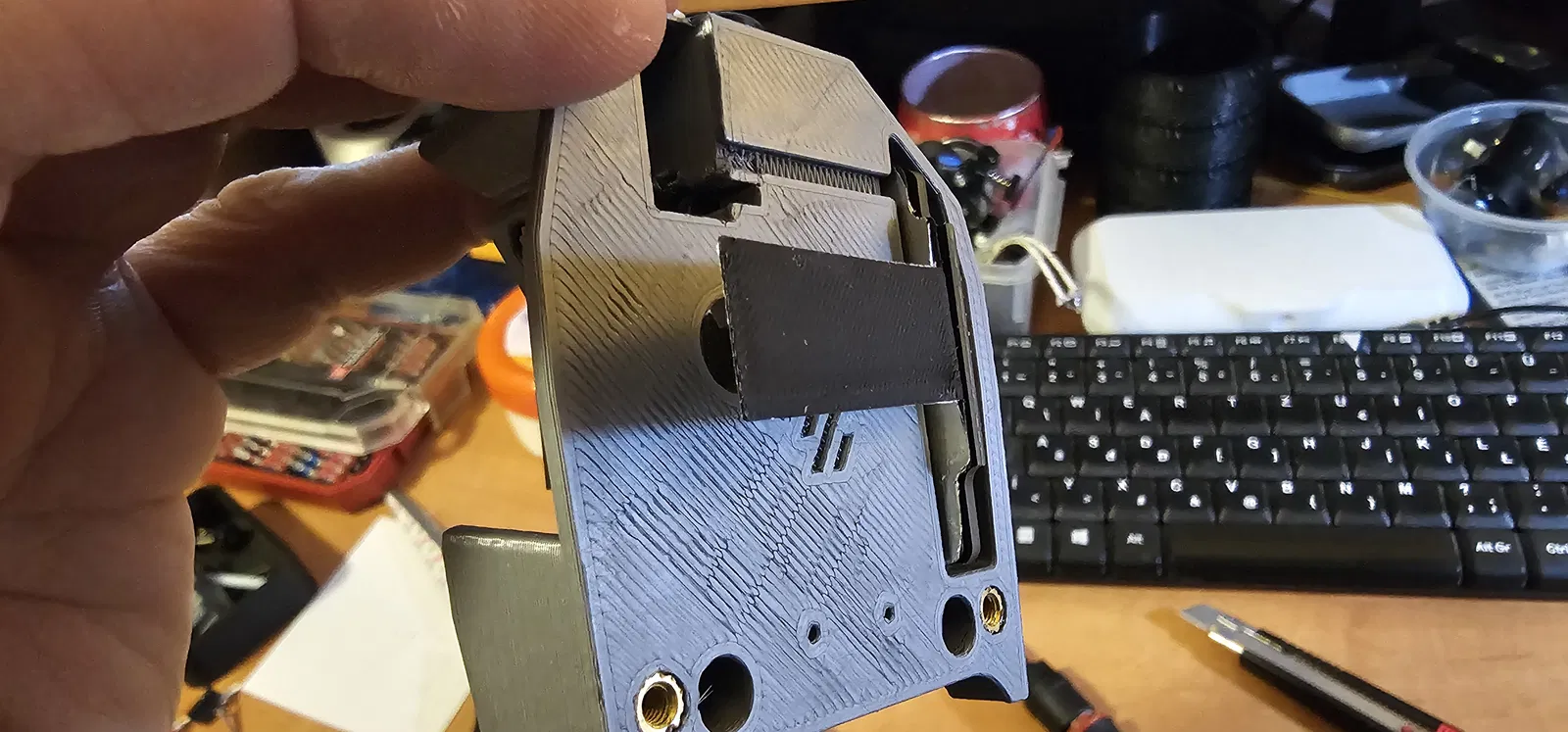

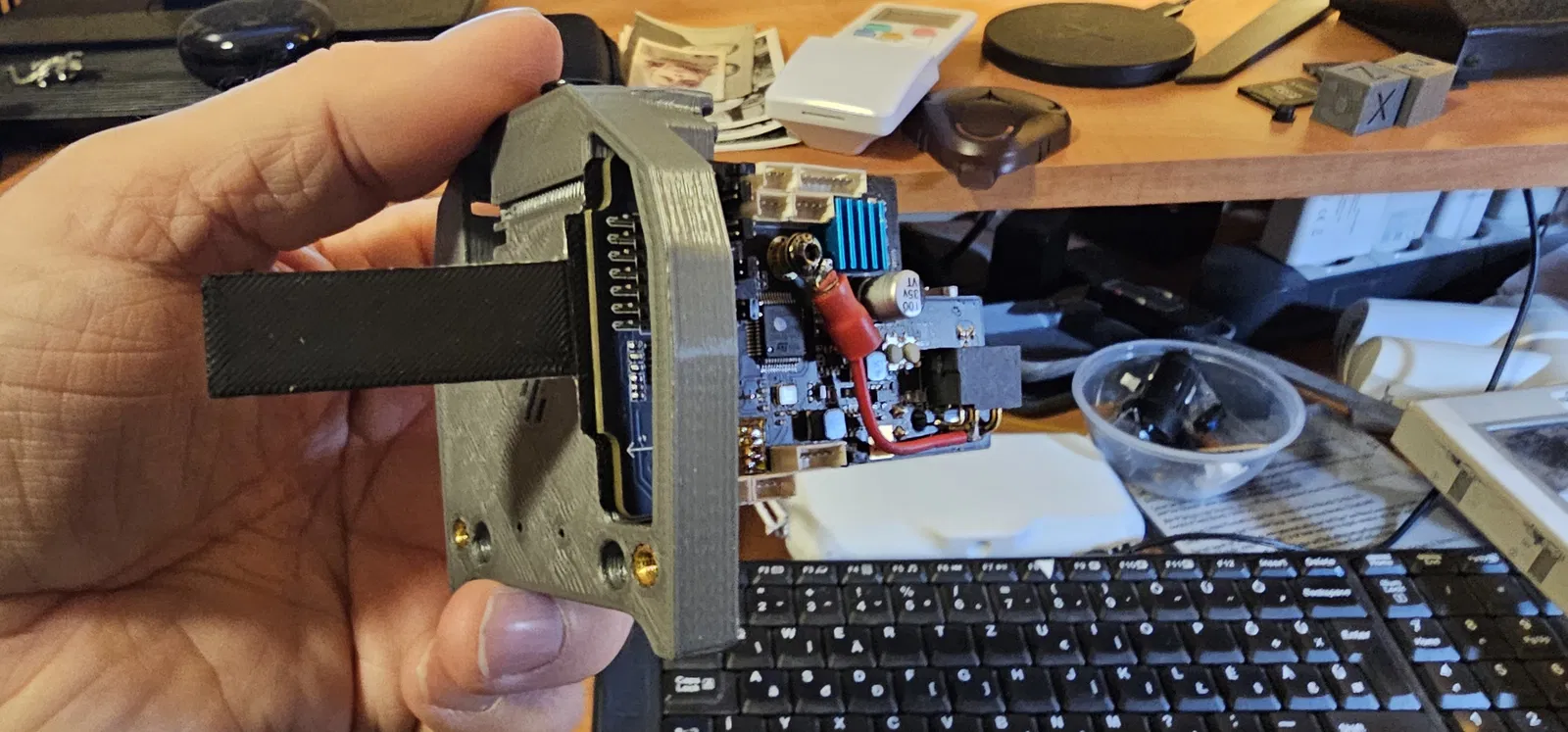

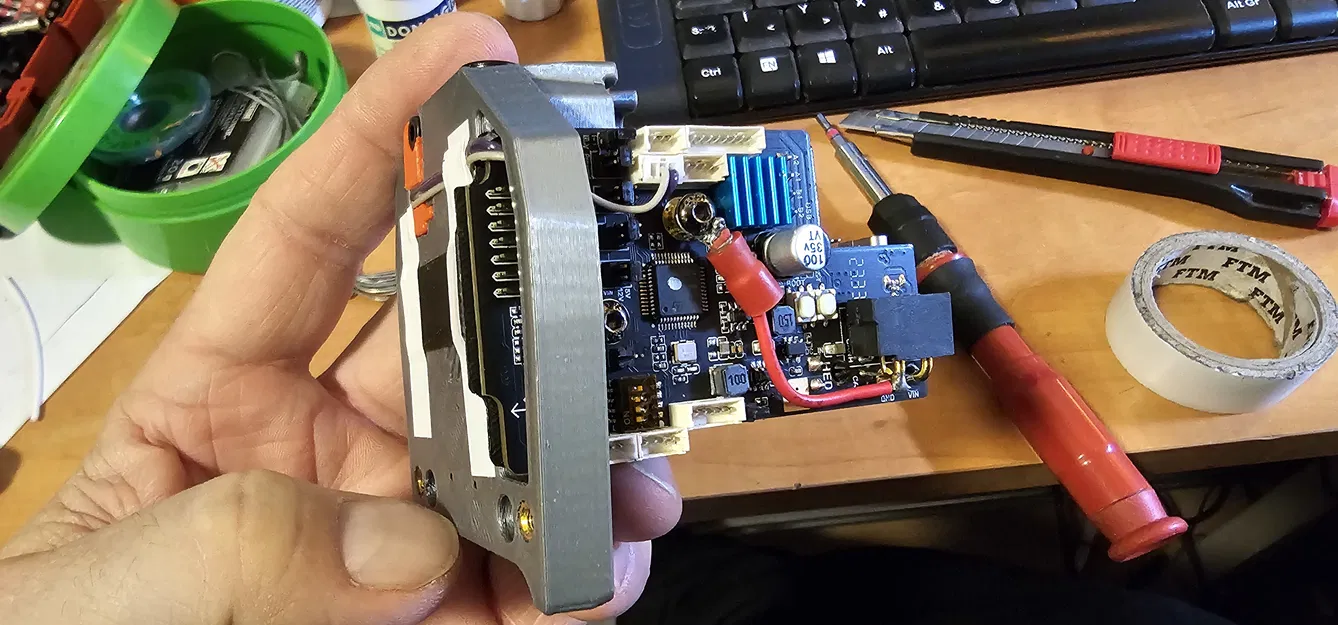

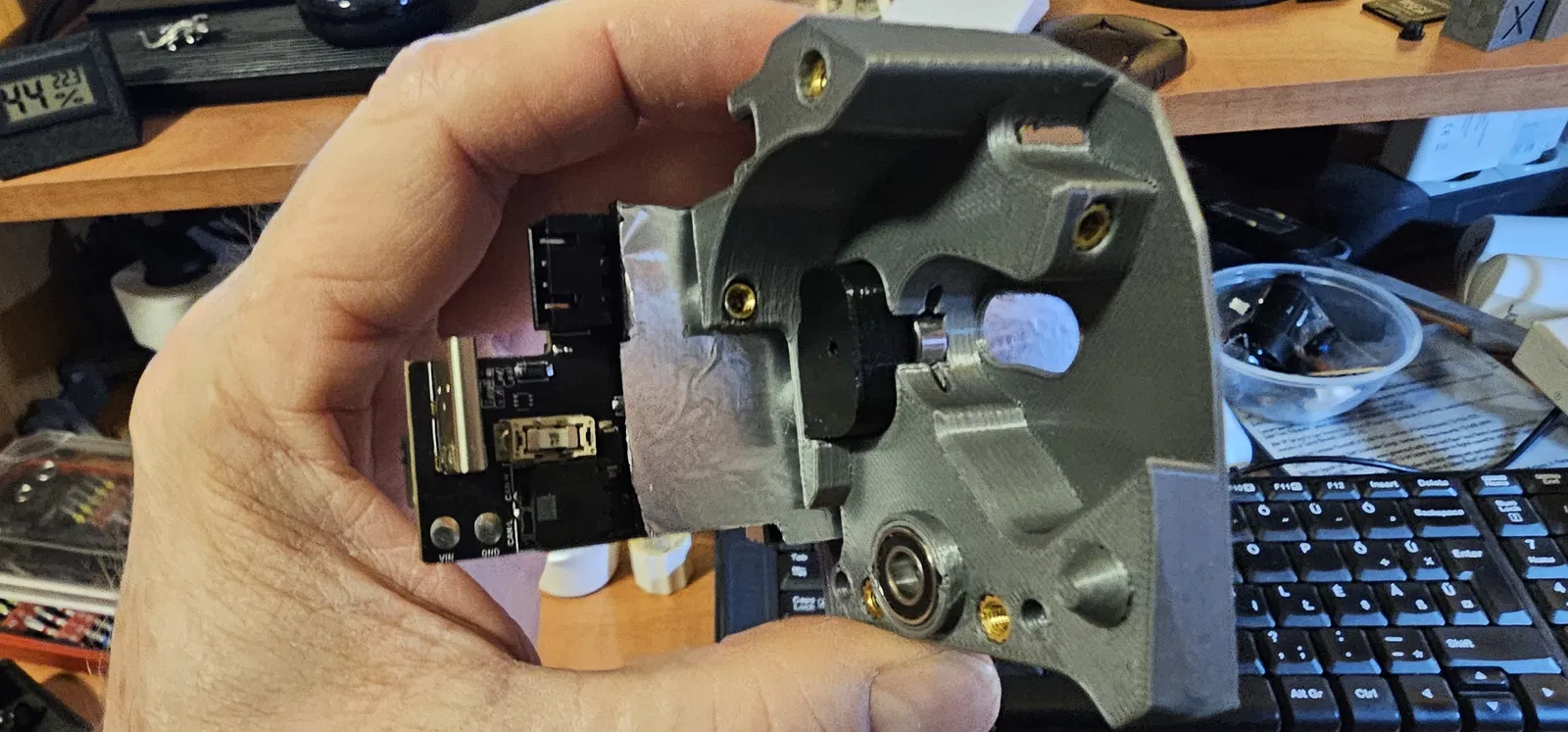

6. Bắt vít tấm shield bên dưới CAN board lên thân extruder (dùng vít khoan xuyên qua foil)

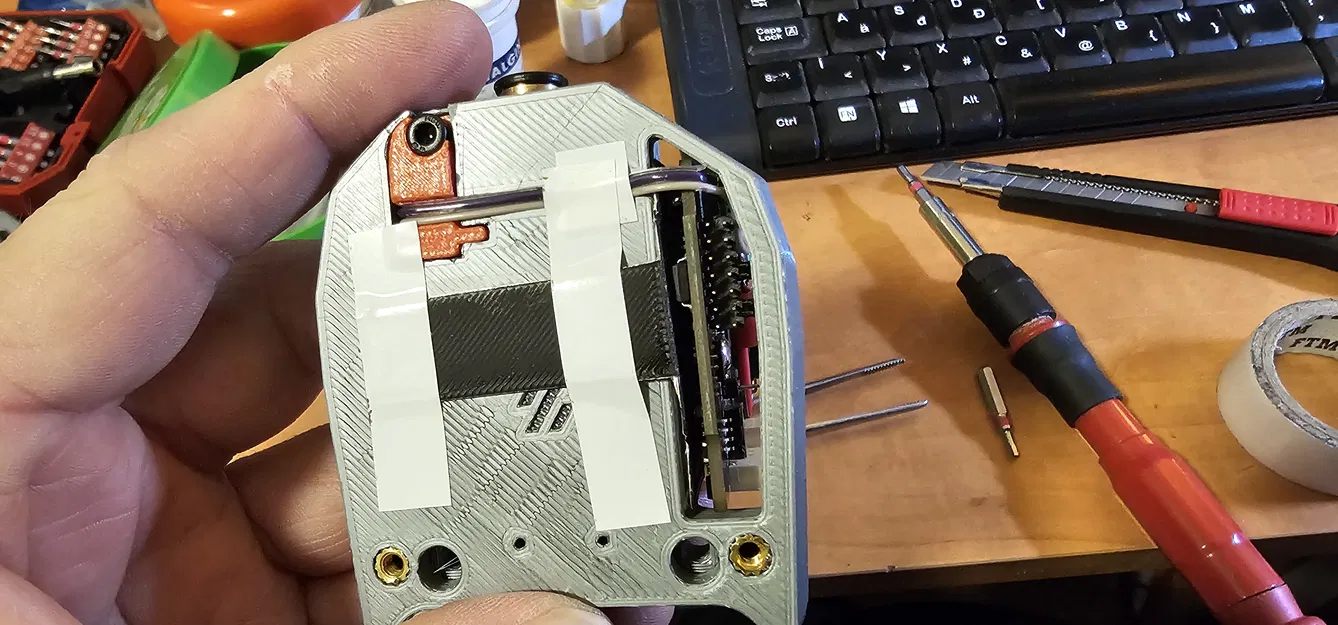

7. Gập và dán băng keo phần tab nhô ra phủ lên trục

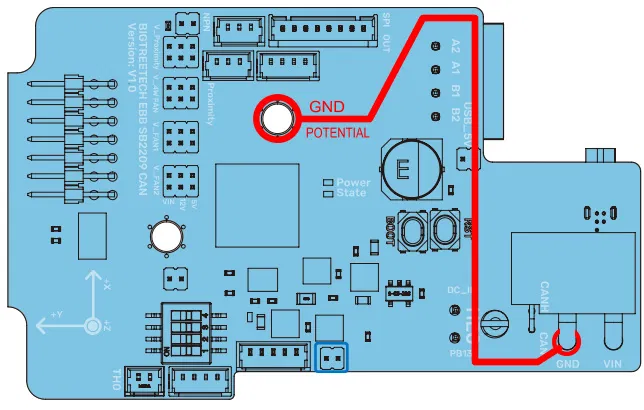

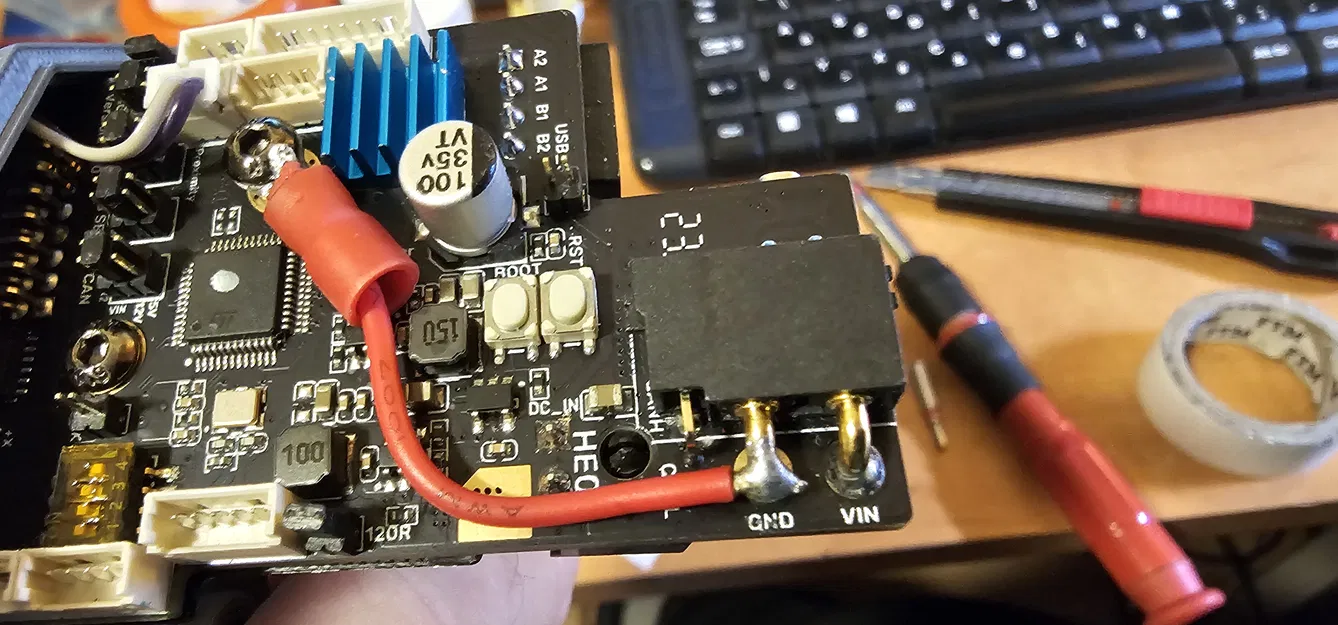

8. Nối điện (galvanic) con vít phía trên với chân GND của CAN connector và hàn cố định tại đó
9. Kiểm tra xem có kết nối điện giữa phần vuông che trục (axis shield square part) và GND hay không

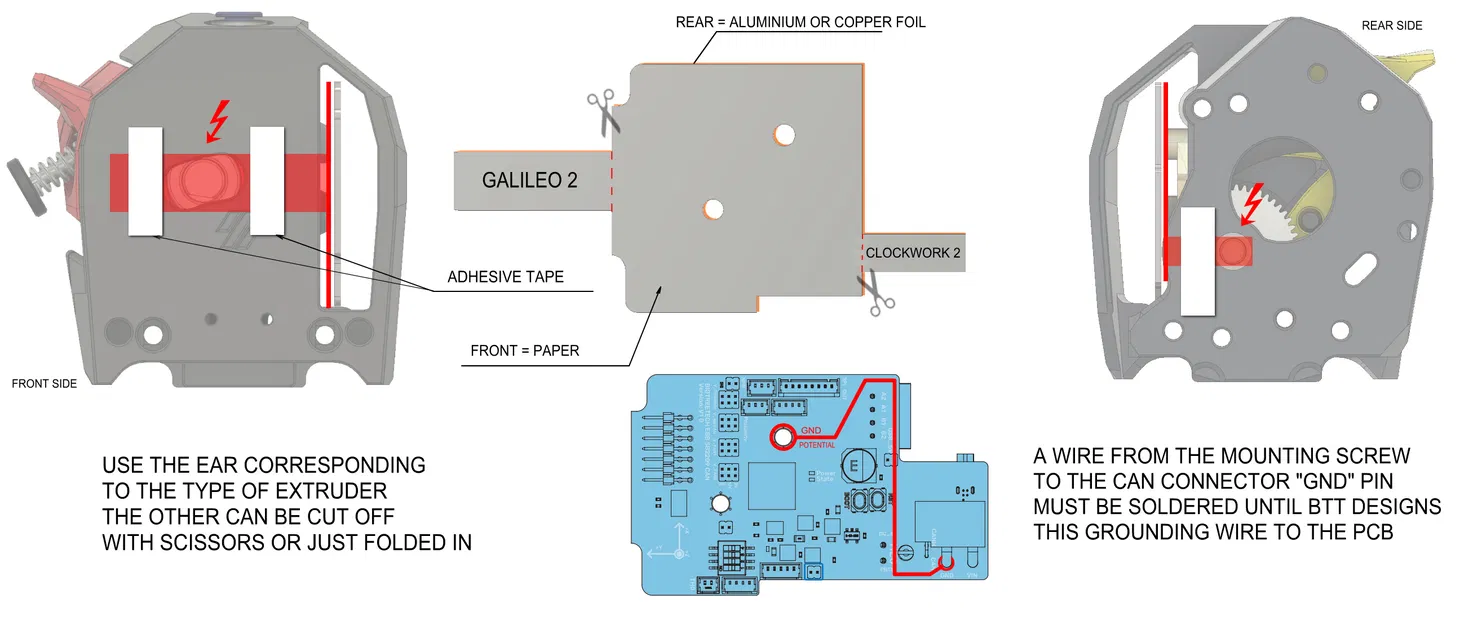

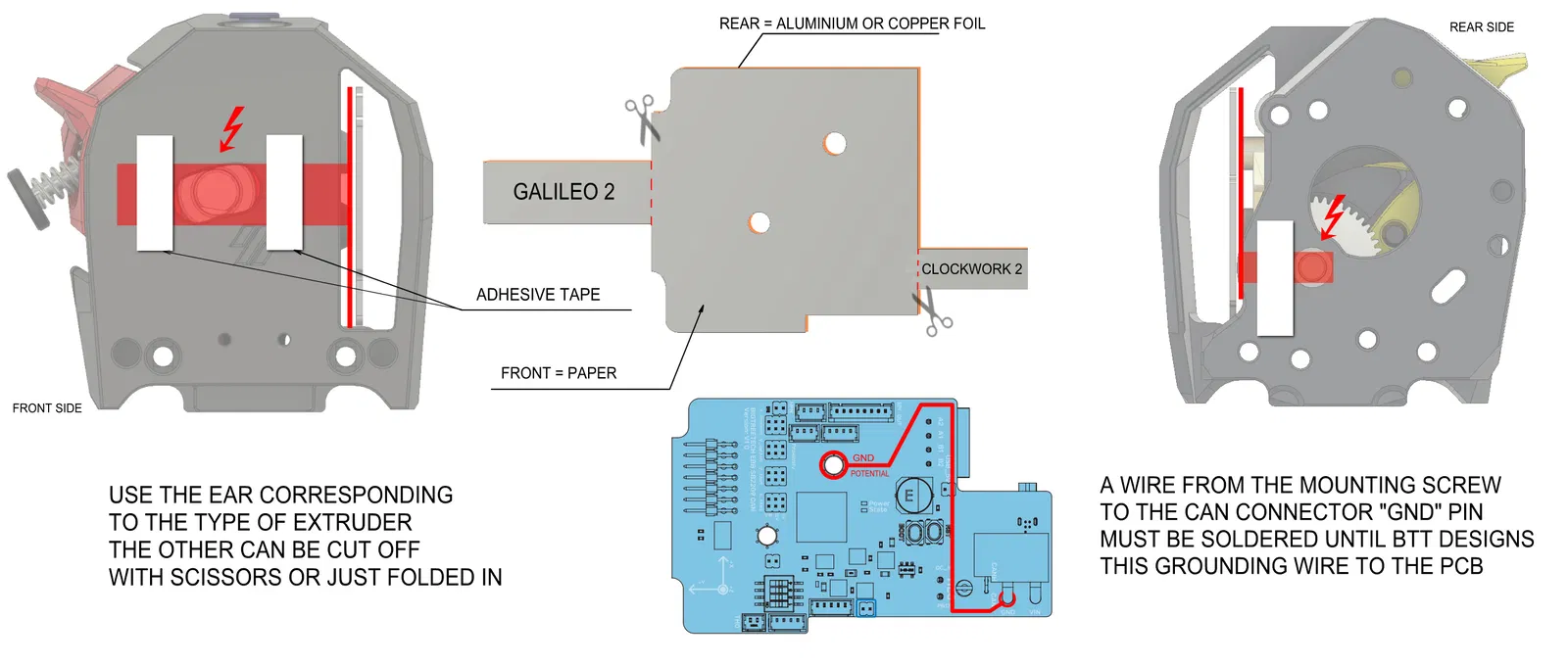

Hình minh hoạ thể hiện các bước thao tác.
