V2 Crayford Focuser Reducer 1:10 (Bộ giảm tốc 1:10 cho crayford focuser)

V2 bộ giảm tốc 1:10 in 3D cho crayford focuser

Lịch sử cập nhật

2) Tích hợp needle mod và tuỳ chọn nút nhỏ kiểu V1

- Đã tích hợp needle mod trực tiếp trong file gốc. Bạn vẫn có thể like và tải về hoặc từ danh sách remixes.

- Thêm phương án nút nhỏ + insert thay thế, lấy cảm hứng từ V1 vì cách này tối ưu hơn khi slicing

- Thêm một loạt liên kết trong phần mô tả để adapt cho các focuser khác nhau hoặc ống thương mại. Mình sẽ cập nhật thêm cái mới do mọi người làm!

1) Phát hành

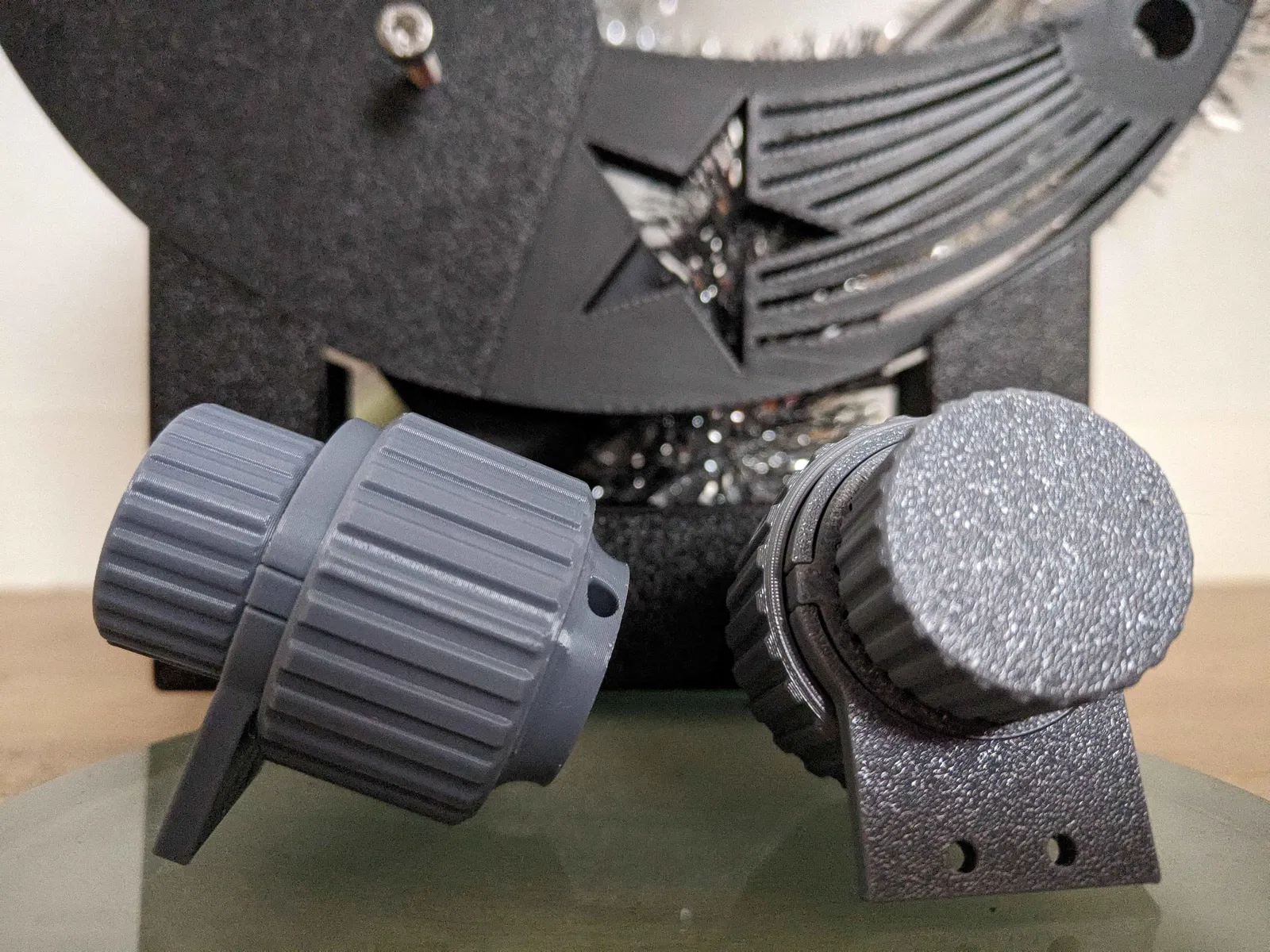

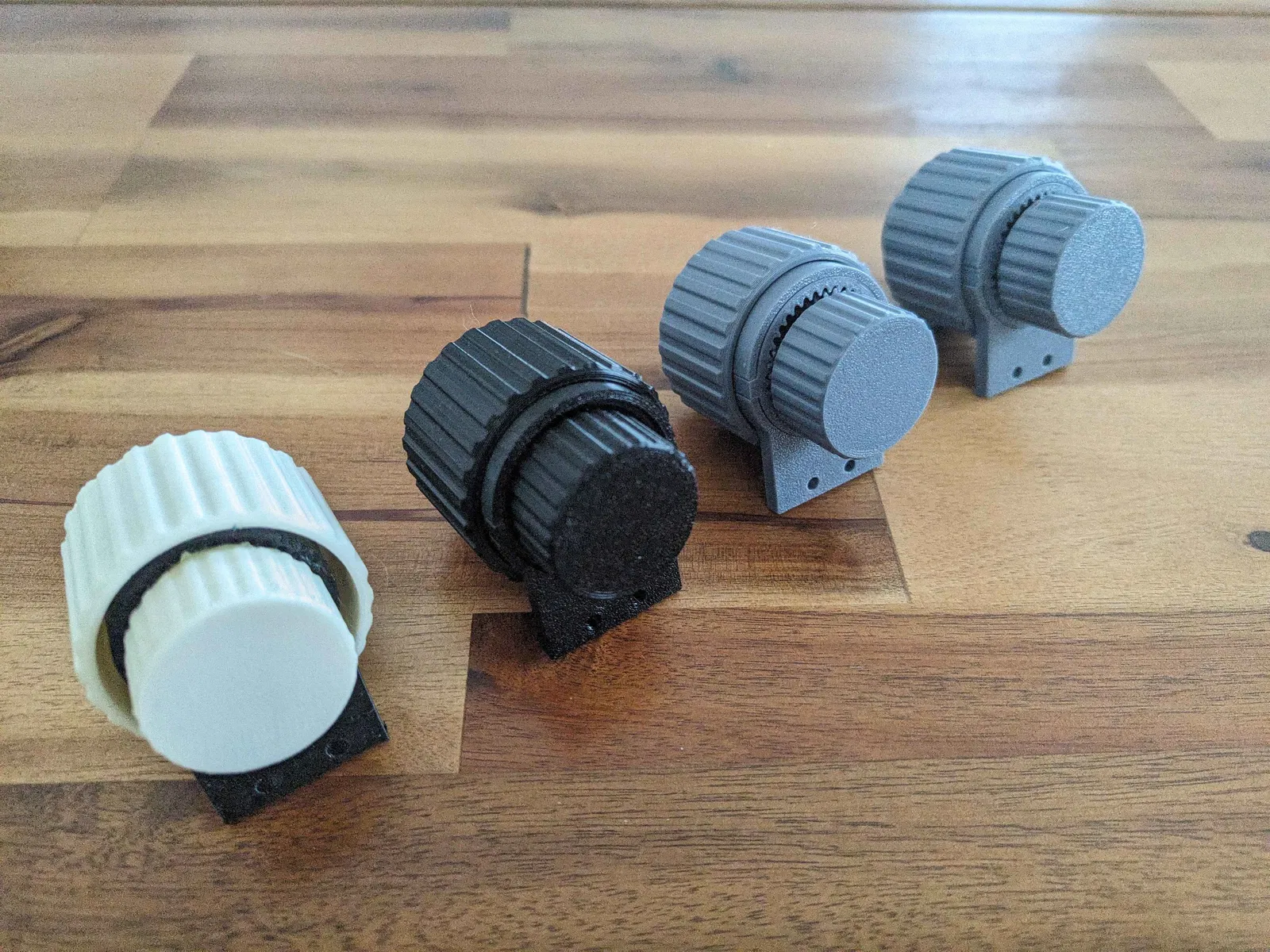

Đây là bản nâng cấp từ V1!

Ưu điểm:
- Dễ lắp hơn!
- Ít chi tiết hơn
- Căn thẳng hàng tốt hơn
- Ngắn hơn một chút
- Giờ không bắt buộc phải dùng keo!

Nhược điểm:
- Bộ bánh răng planetary vẫn là chi tiết “nhạy”, có thể ảnh hưởng cả cụm nếu xử lý không đúng

----------

Các plate/gá cố định (fixation plates) hiện có

ST80 refractor

Bresser Hexafoc Focuser 2.5

Celestron SCT

Skywatcher classic

Hadley (Hypatia focuser)

----------

Thông tin

Tỉ lệ giảm tốc thực tế khoảng 1:10.24

Đây không phải kiểu “in xong gắn chạy liền”, bạn sẽ cần tự thiết kế plate để bắt reducer, hoặc dùng plate trong danh sách có sẵn. Nếu bạn có thiết kế plate, vui lòng tạo một bản remix từ reducer và mình sẽ thêm vào danh sách, cảm ơn bạn.

CẢNH BÁO: Các Planetary Gear là chi tiết CỰC KỲ QUAN TRỌNG trong cụm này. Khi in, chất lượng PHẢI GẦN NHƯ HOÀN HẢO để tránh kẹt, sượng hoặc phát sinh lỗi. Hãy soi kỹ phần slicing để tránh cầu nối (bridges) giữa các phần, và cứ thoải mái test bản in TRƯỚC khi lắp ráp.
Khi bạn xoay từng bánh planetary gear reducer riêng lẻ, chậm rãi, thì gần như KHÔNG được có lực cản.
Khi in planetary gear, do kích thước rất nhỏ, các lỗ có thể không sạch. Bạn cần vệ sinh/ream lại lỗ trước khi lắp, nếu không hiệu suất sẽ rất tệ.
Nên in nhiều lần và thử các thông số cho tới khi bạn đạt được bộ planetary gear hoàn hảo (hoặc gần hoàn hảo) để lắp.

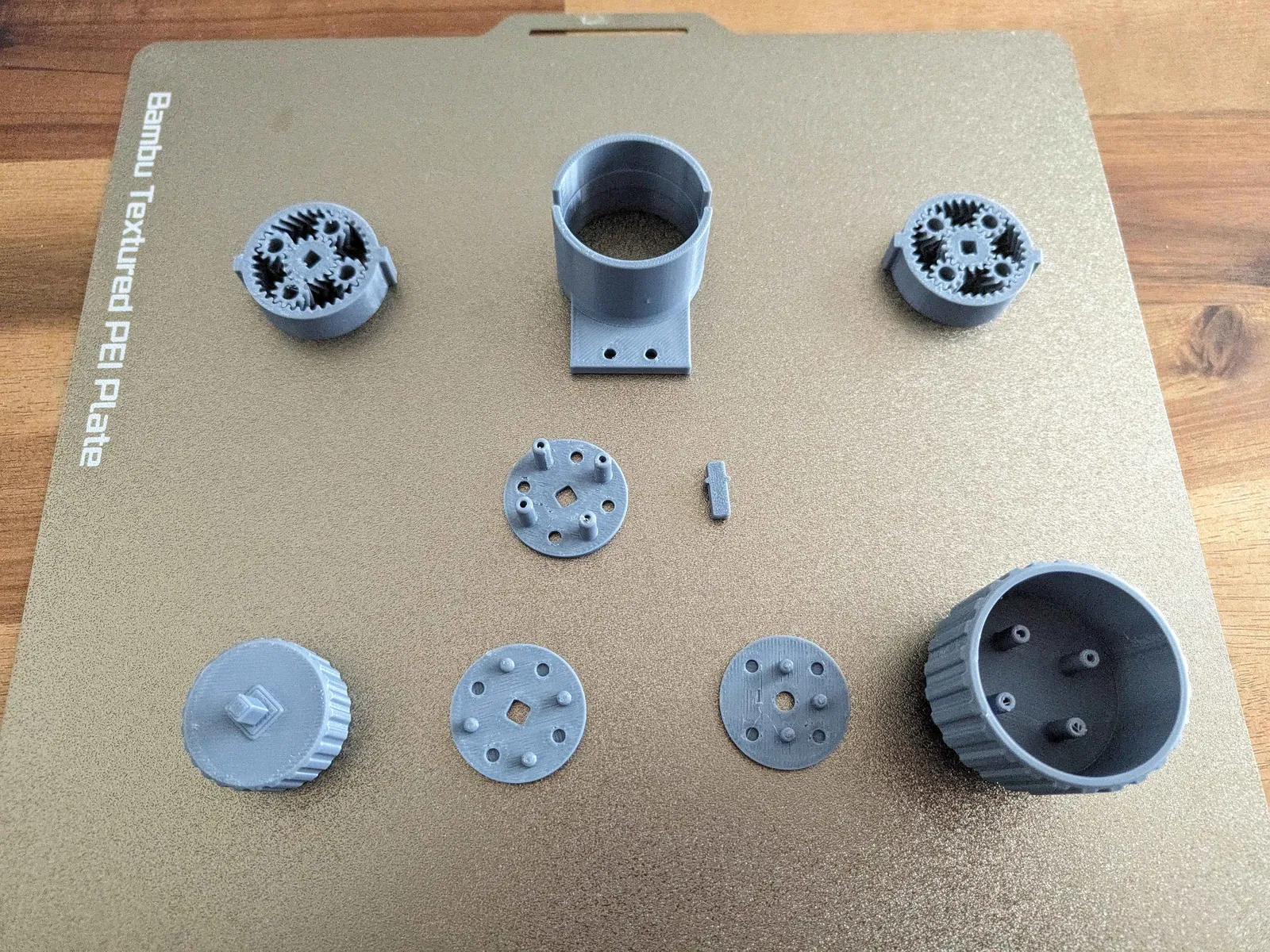

Danh sách chi tiết

Các phần cần in:

2x Planetary gear
Reducers support fixation: đây là phần có thể cần chỉnh sửa/tuỳ biến theo upper telescope assembly của bạn.
Carrier + Nails heads locker
Insert (nằm giữa planetary và carrier)
Main button + Nails heads locker
Small button

Vật liệu cần cho lắp ráp:

2 x 4 cây đinh (dày 1.3mm & dài 20mm & đầu dẹt)
Kềm cắt (để chỉnh chiều dài đinh)
Mỡ lithium
(Tuỳ chọn) Keo 502 / cyanoacrylate hoặc tương đương

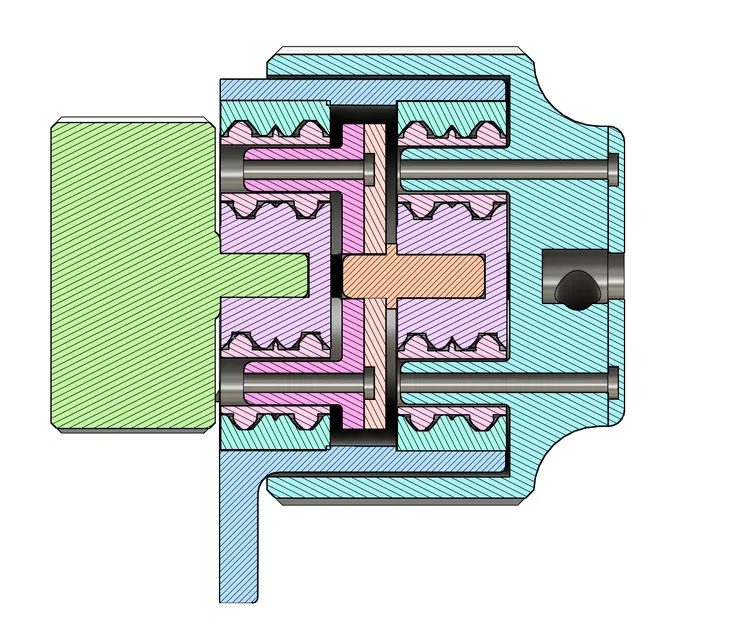

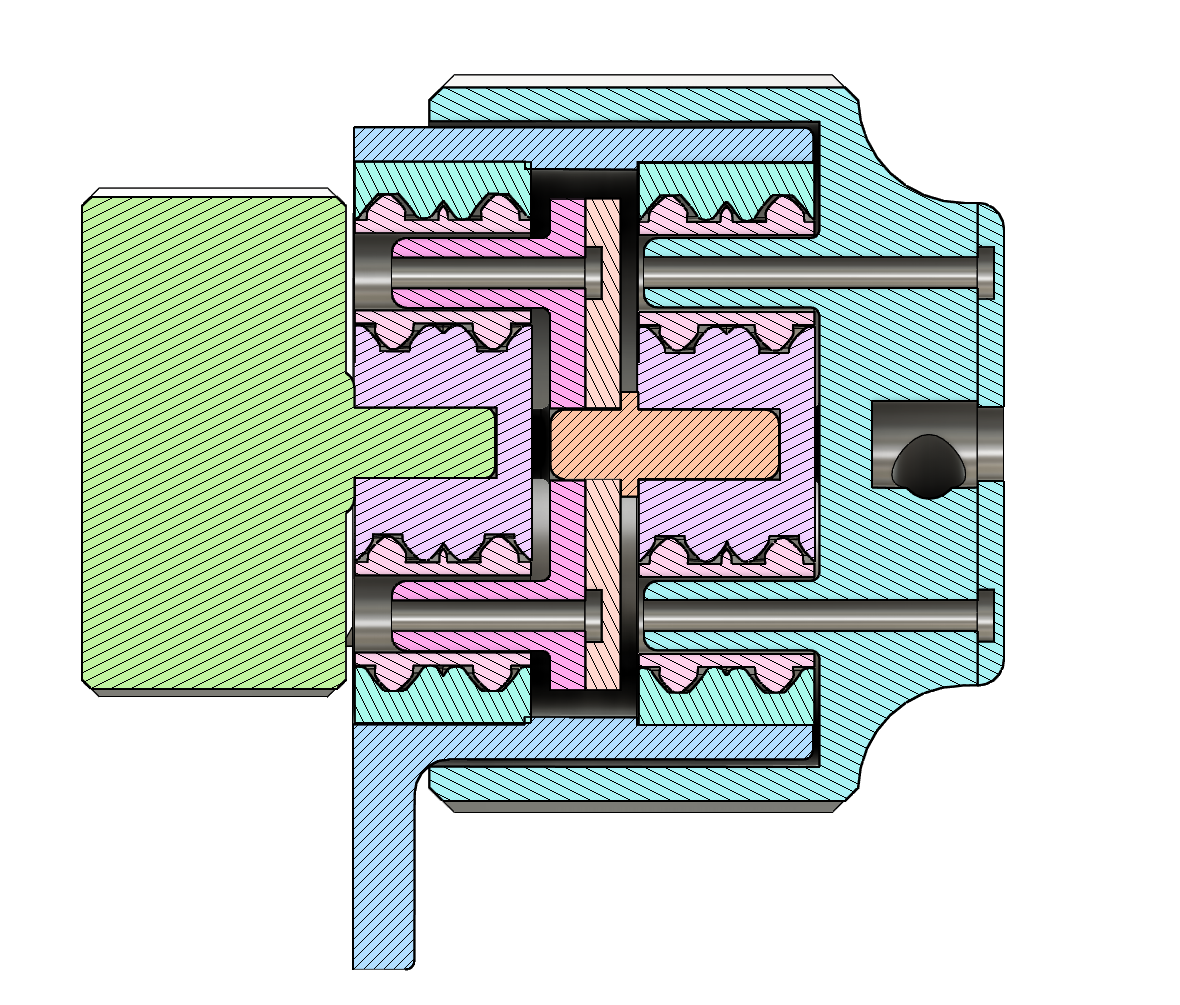

Hướng dẫn lắp ráp

1. Bắt đầu bằng việc tìm 8 cây đinh có đầu phù hợp cho cả hai phần “Nail heads locker”. Khi đã tìm được, thử lắp cho cả hai cụm “Carrier” và “Main button”, rồi chỉnh chiều dài để phần thân đinh không vượt quá insert.
2. Gắn các “locker” vào đúng chi tiết tương ứng. Bạn có thể dùng keo để cố định nếu muốn, nhưng nếu lắp đúng thì thường không cần.
3. Gắn Insert với một trong các “Planetary Gear”. Phần dài nhất sẽ nằm ở giữa “Planetary Gear”. Nhớ đẩy phần dài vào hết cỡ!
4. Ghép cụm ở bước trước với Carrier bằng phần nhỏ nhất của “Insert”.
5. Đưa cụm ở bước trước vào phía sau của “Reducers support fixation”.
6. Lắp “Planetary Gear” còn lại vào mặt trước của “Reducers support fixation”.
7. Bôi mỡ lithium vào bên trong mỗi “Planetary Gear” để tăng hiệu suất.
8. Lắp “Small button” vào “Planetary Gear” phía trước. Nhớ đẩy insert vào hết cỡ!
9. Vậy là reducer đã lắp xong, bạn có thể đưa nó vào “Main button” để hoàn tất toàn bộ cụm.

Credits

Cảm ơn đặc biệt hai người bạn của mình đã hỗ trợ cho bản nâng cấp này, cả về thiết kế lẫn test.

Thiết kế này ban đầu được dùng với crayford focuser 2" rất xịn do marcosatm tạo ở đây: 2in Crayford Focuser
Cảm ơn vì đã chia sẻ cả file step nữa!

Tuy vậy, nó vẫn có thể retrofit cho các crayford focuser khác nếu đủ khoảng hở. Có thể bạn sẽ cần tuỳ biến một chút.

Giấy phép

Tác phẩm này được cấp phép theo Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License (CC BY-NC-SA 4.0). Để xem bản sao giấy phép này, truy cập http://creativecommons.org/licenses/by-nc-sa/4.0/
