Bộ giảm tốc Crayford Focuser 1:10

Bộ giảm tốc 1:10 in 3D cho crayford focuser

Lịch sử cập nhật

Cập nhật 2: V2 hiện có tại đây:

Cập nhật 1: Thêm fillet cho phần ngàm/giá đỡ reducer + bổ sung tất cả file STEP

Thông tin

Tỷ lệ giảm thực tế vào khoảng 1:10.24

CẢNH BÁO: Đây không phải kiểu “print-and-go”, bạn sẽ cần tùy biến/chỉnh sửa một trong các chi tiết dùng để cố định nó lên focuser.

CẢNH BÁO 2: Cặp Planetary Gear là các chi tiết CỰC KỲ QUAN TRỌNG trong cụm này. Việc in PHẢI GẦN NHƯ hoàn hảo để tránh kẹt, nặng tay hoặc có điểm gợn. Hãy kiểm tra phần slicing thật kỹ để tránh bridge dính giữa các phần, và cứ thoải mái test bản in TRƯỚC khi lắp ráp.
Khi bạn xoay từng planetary gear reducer riêng lẻ chậm chậm, gần như phải KHÔNG có lực cản.
Khi in planetary gear, do kích thước rất nhỏ, có thể nó sẽ bị dính và không quay. Bạn cần dùng một vật (ví dụ tua vít dẹp) để làm nó quay NHẸ NHÀNG và TỪ TỪ để không làm hư lỗ.
Nên in thử nhiều lần và thử các thiết lập khác nhau cho tới khi ra được planetary gear “chuẩn” (hoặc gần chuẩn) để lắp.

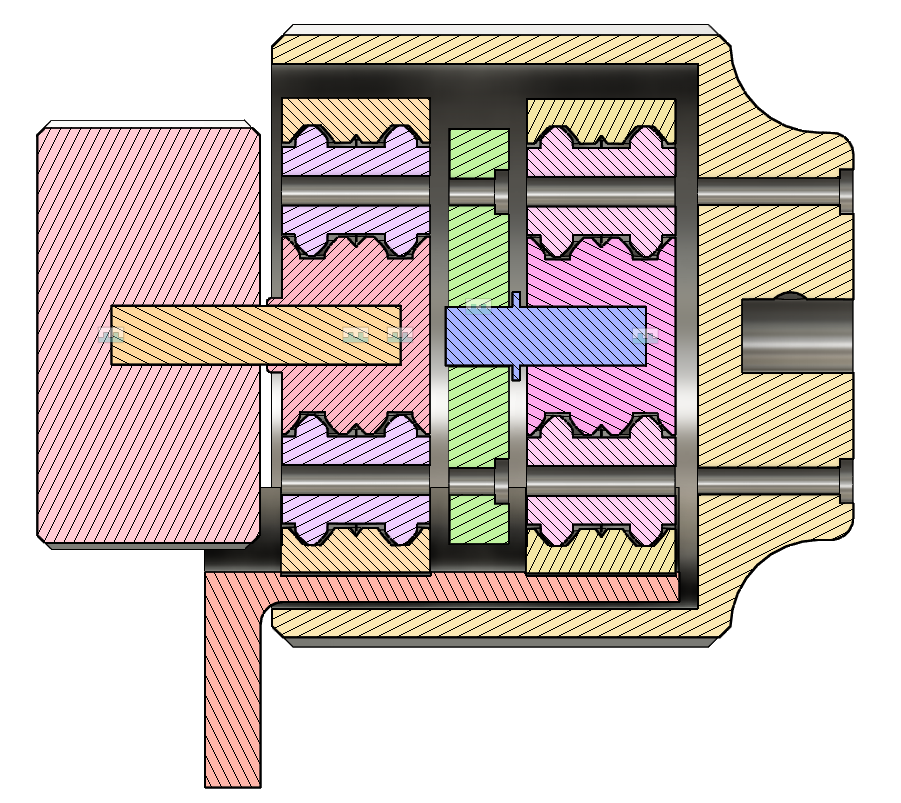

Danh sách linh kiện

Các phần cần in:

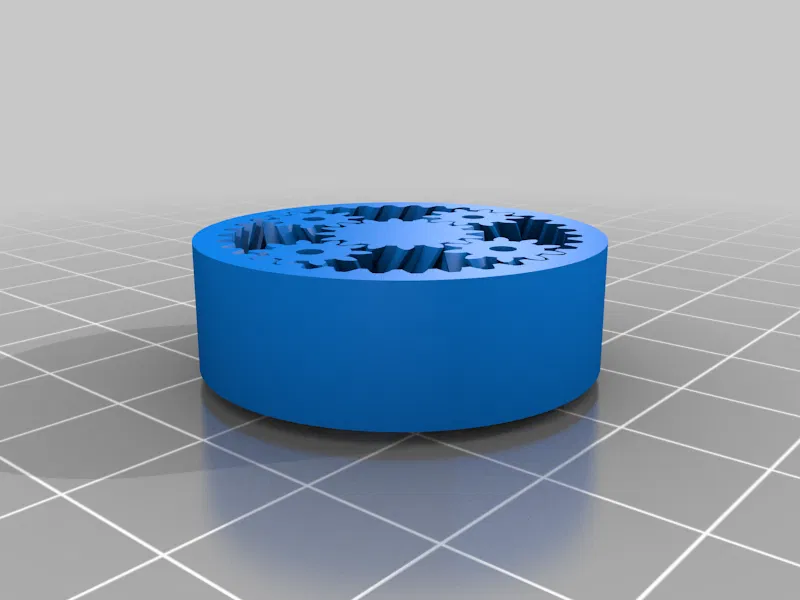

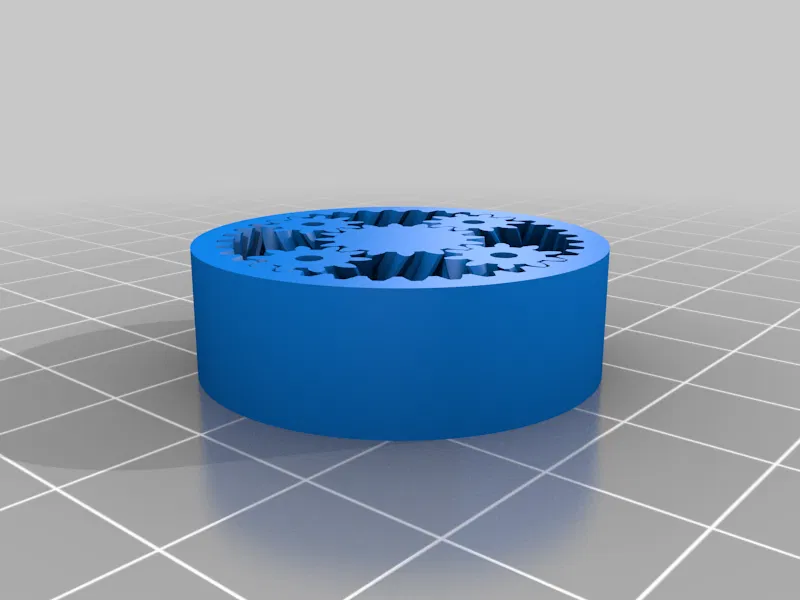

• 2 Planetary Gear A và B
• Reducers support fixation *

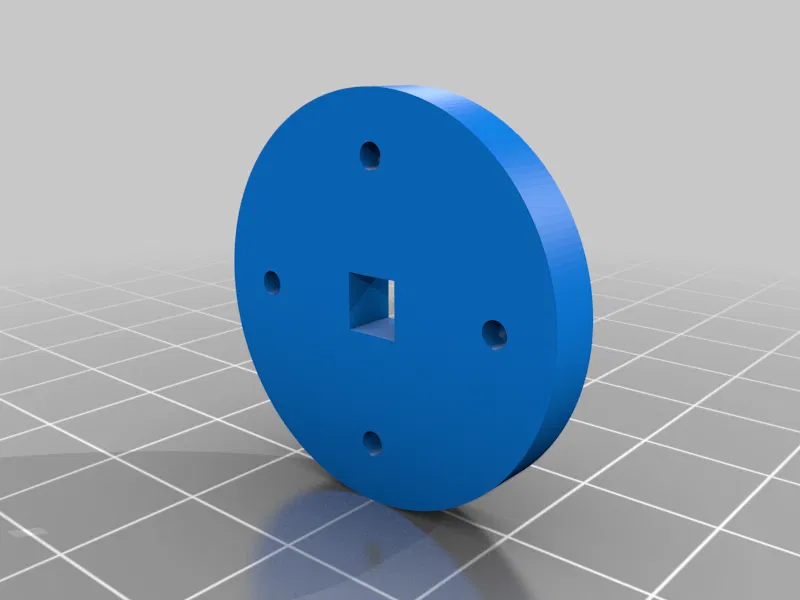

• Carrier

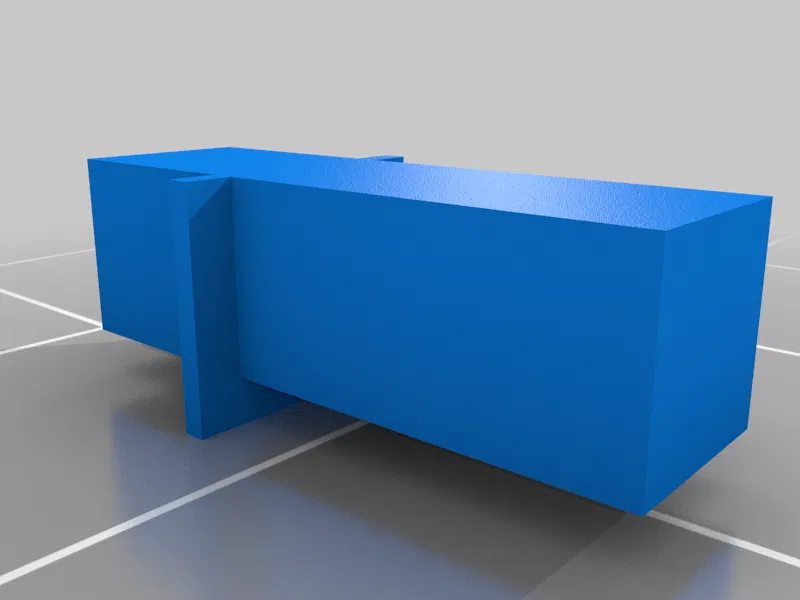

• Insert C (nằm giữa planetary và reduced button)

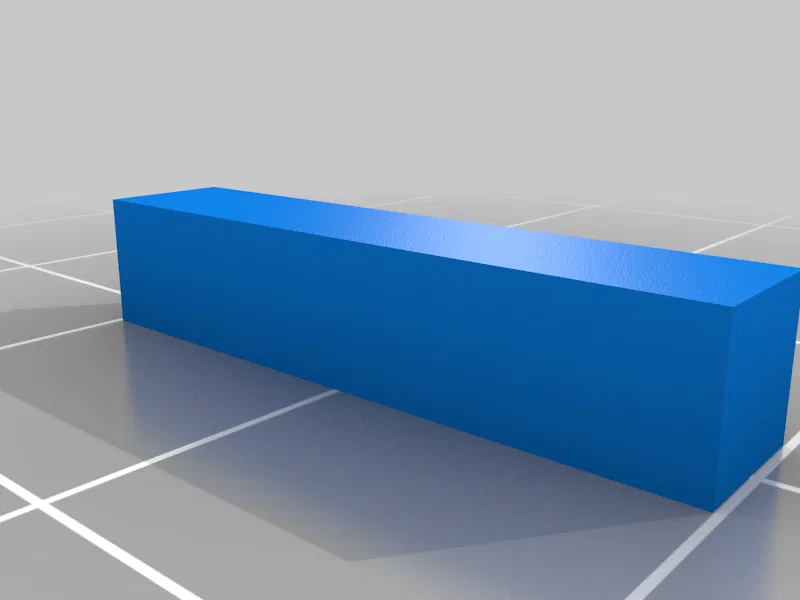

• Insert D (nằm giữa planetary và carrier)

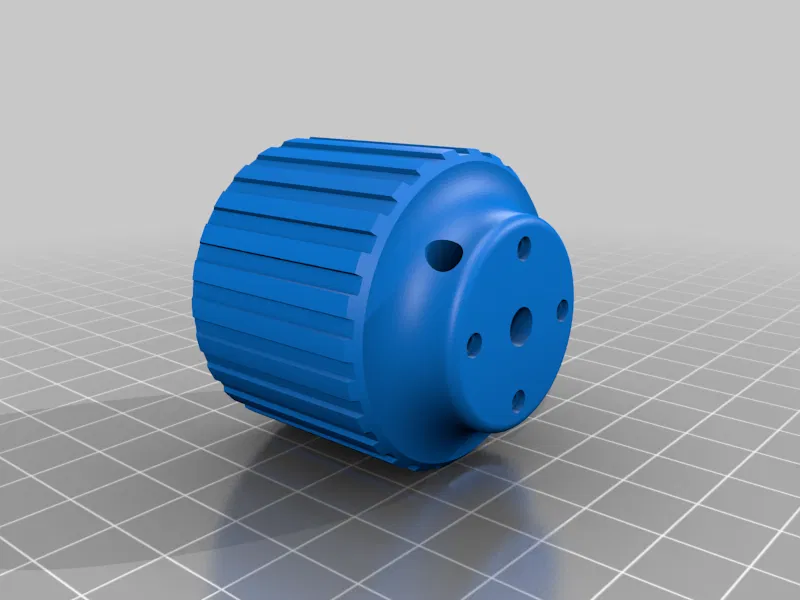

• Main button (phần núm chính, chứa toàn bộ cơ cấu)

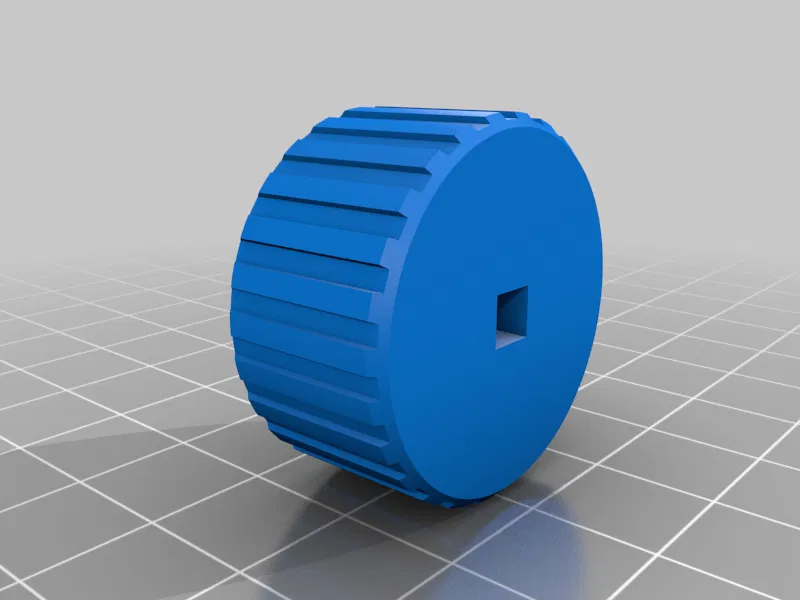

• Reduced button
• *: đây là phần sẽ cần rework/tùy biến để phù hợp với upper telescope assembly của bạn.

Vật tư cần cho lắp ráp:

• 2 x 4 cây đinh (dày 1.3mm & dài 20mm & đầu bằng)
• Kềm cắt (để chỉnh chiều dài đinh)
• Búa
• Keo 502 / cyanoacrylate hoặc tương đương

Hướng dẫn lắp ráp

1. Cắt 2 cây đinh còn 18.5mm (tính cả phần đầu)
2. Chấm một ít keo 502 vào từng lỗ (trừ lỗ giữa) ở mặt ngoài của Main button
3. Cắm các đinh đã cắt vào từng lỗ. Ấn để đảm bảo đầu bằng được ép vào đúng vị trí
4. Ghép Insert C với Reduced button. Ấn bằng tay từ từ, sau đó đóng nhẹ bằng búa
5. Ghép Insert D với Planetary Gear B. Phần dài hơn sẽ đi vào giữa Planetary gear. Ấn bằng tay từ từ, sau đó đóng nhẹ bằng búa
6. Gần giống bước đầu: chấm keo 502 vào từng lỗ của carrier (mặt lớn) (trừ lỗ giữa), rồi cắm một cây đinh vào mỗi lỗ. Ấn để đảm bảo đầu bằng được ép vào đúng vị trí
7. Lắp carrier vào phía còn lại của Insert D. Đẩy tới khi chạm vạch giới hạn đã đánh dấu trên Insert
   8a) Luồn các đinh của carrier vào Planetary Gear A. Đặt toàn bộ lên phần planetaries support fixation. Planetary Gear A phải nằm về phía của support có 2 lỗ.
   8b) Cắt đinh về đúng chiều dài (khoảng 14–15mm tính cả đầu) rồi tháo bước trước ra
   HOẶC
8. Cắt đinh còn 14–15mm (tính cả đầu)
9. Lắp phía còn lại của Insert C vào Planetary Gear A. Hoàn thiện bằng búa
10. Luồn các đinh của carrier vào Planetary Gear A. Như bạn thấy, trong phần Planetaries support có 2 “vị trí” đặt planetary gears. Bôi keo 502 vào 2 vị trí đó, rồi đặt cả cụm vào và ấn giữ tới khi keo cố định hệ thống. Planetary Gear A phải nằm về phía của support có 2 lỗ.
11. Cuối cùng, canh cho các planet của Planetary Gear B ăn khớp với các cây đinh bên trong Main Button và đưa cả cụm vào trong núm

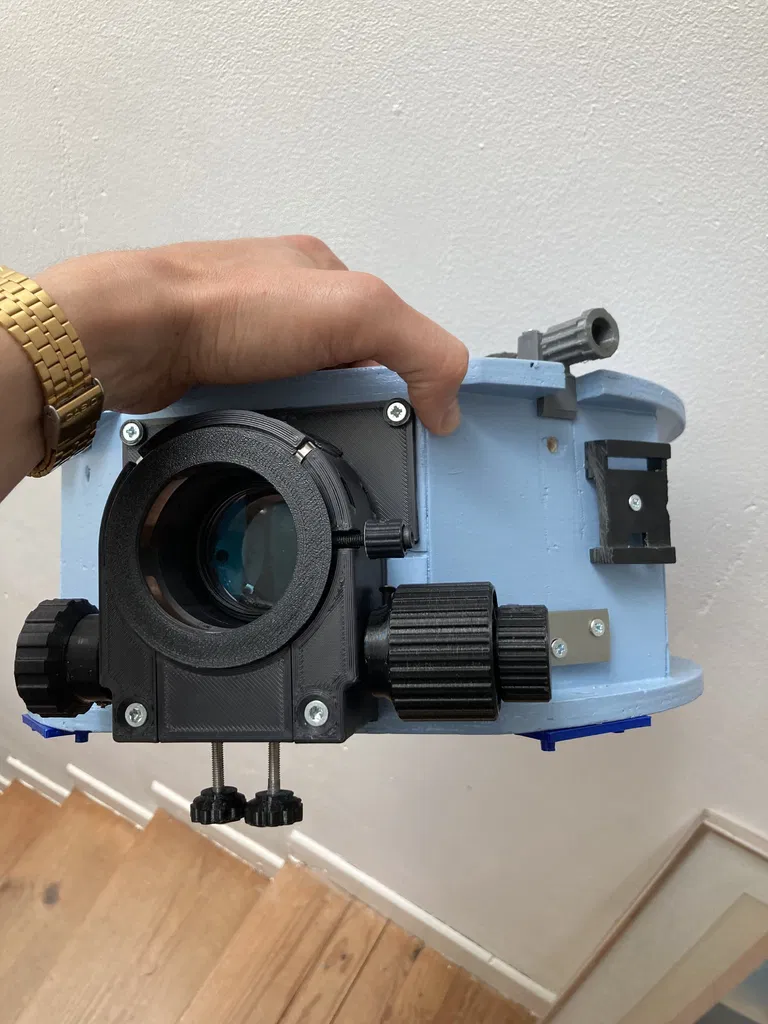

12. Khi bạn giữ chắc phần reducers support bằng tay, giờ có thể dùng Main button và Reduced button. Mục tiêu tiếp theo là tùy biến phần reducers support để gắn cố định nó lên upper telescope assembly của bạn! Phần này phải đứng yên thì truyền động mới hoạt động.

Credits

Thiết kế này ban đầu dùng chung với mẫu 2" crayford focuser rất hay do marcosatm làm tại đây: 2in Crayford Focuser
Cảm ơn vì đã chia sẻ cả file STEP nữa!

Tuy vậy, nó cũng có thể độ (retrofit) cho các crayford focuser khác nếu có đủ khoảng hở. Có thể sẽ cần tùy biến một chút.

License

Tác phẩm này được cấp phép theo Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License (CC BY-NC-SA 4.0). Để xem bản sao giấy phép, truy cập http://creativecommons.org/licenses/by-nc-sa/4.0/

Print Settings

Thực hiện với Ender 3 V2 Neo, nozzle 0.3 và độ phân giải 0.16mm, dùng PETG
