Gritty Grate: Bộ Ép & Sấy Khô Tile/Coaster Đất Sét (Prototype)

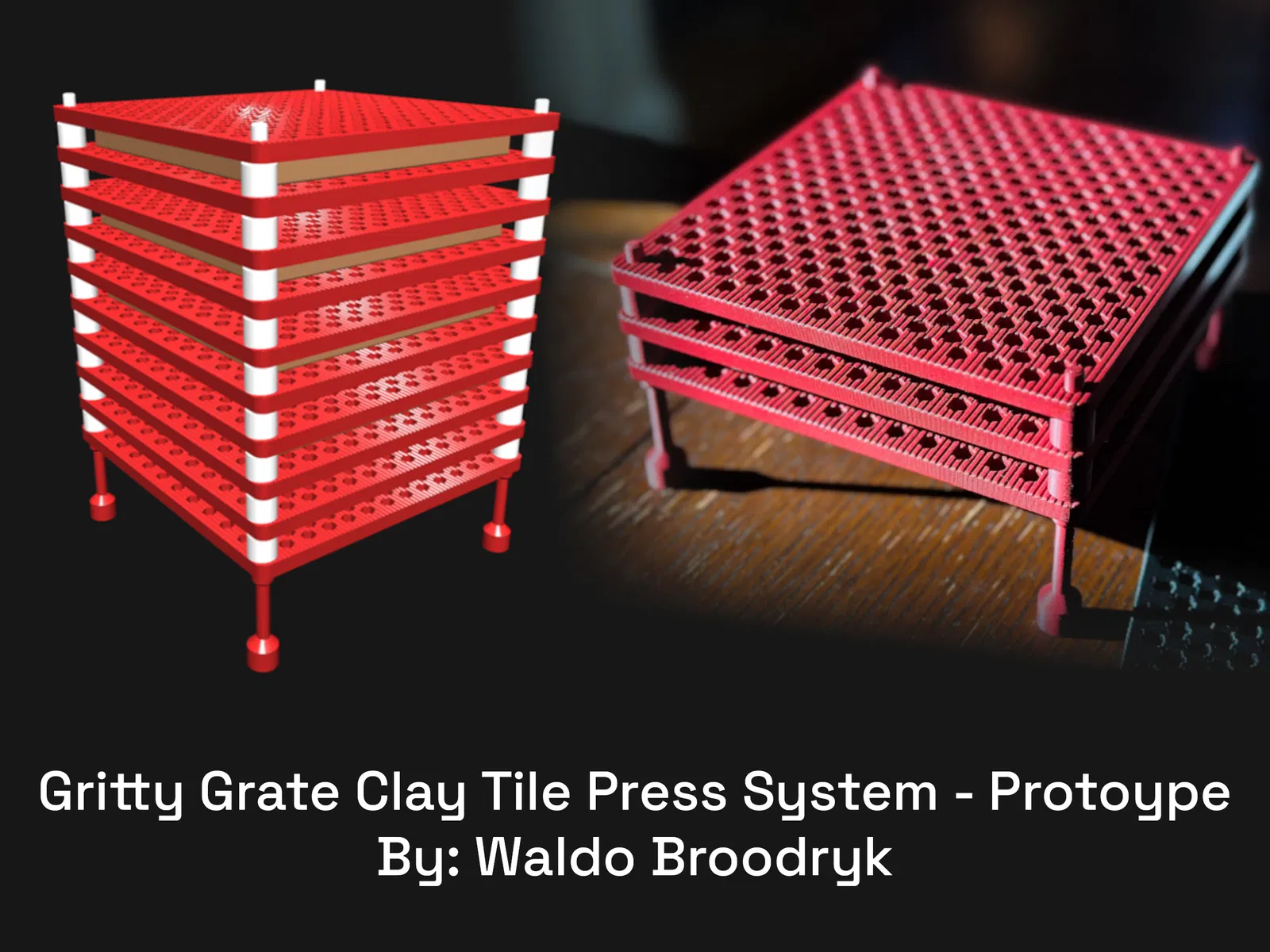

Giới thiệu Gritty Grate Clay Tile & Coaster Press and Drying System PROTOTYPE do chính mình thiết kế.

Hệ này in ngon nhất bằng FDM hoặc SLA với build volume tối thiểu 147mm x 147mm x 140mm.

Mình đã in bằng PLA+CF, PLA và PETG với nozzle 0.4mm và 0.6mm, và có thể up thêm spacer để stack cho dễ. Khuyến nghị stack tối đa 10 khay, mỗi hệ hỗ trợ sấy khô 5 viên gạch đất sét (tile) hoặc lót ly (coaster). Cần có khoảng hở không khí phía trên và phía dưới tile để airflow đúng. Trùm một túi nhựa lên phía trên cũng giúp khô đều hơn, điều này rất cần cho việc làm gạch đất sét.

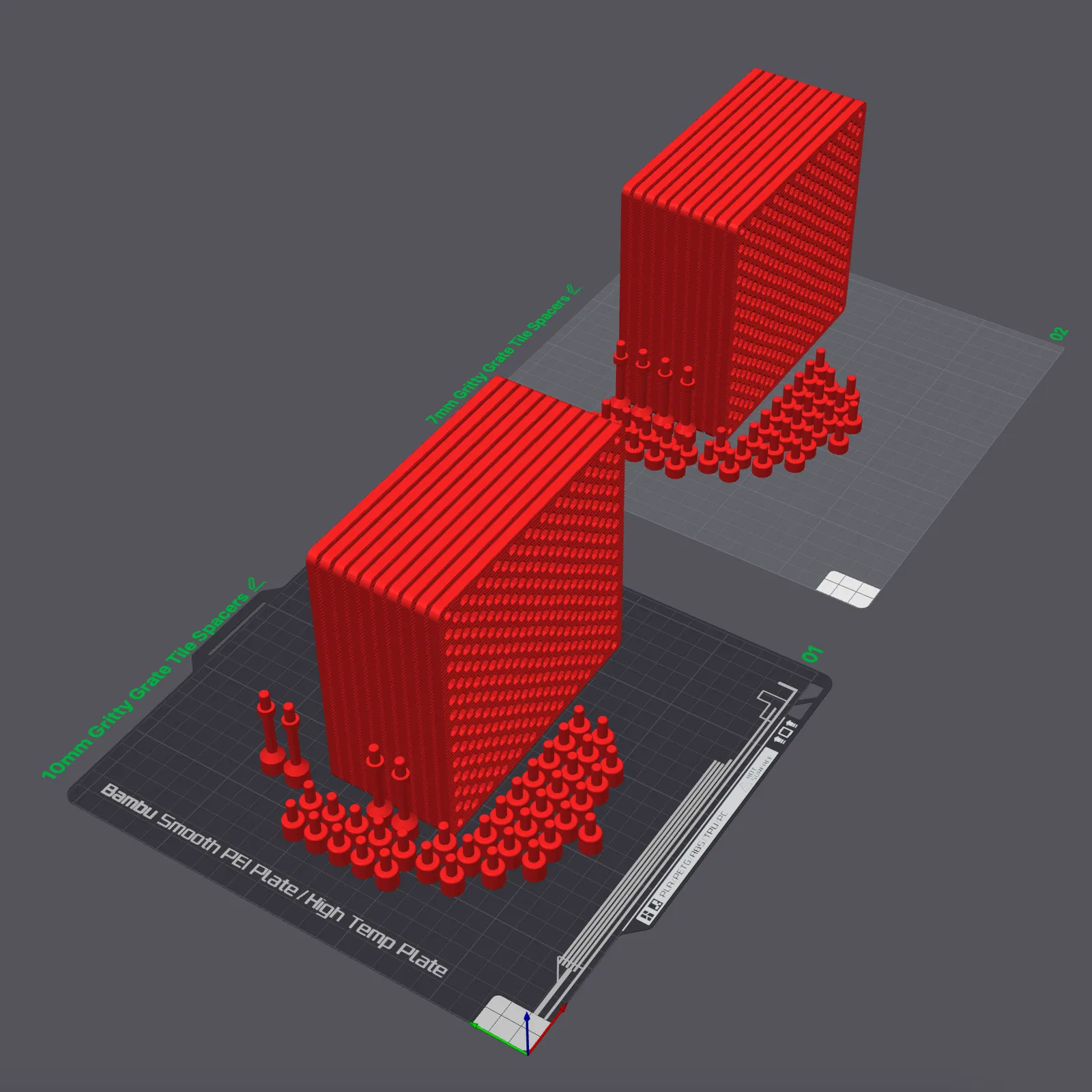

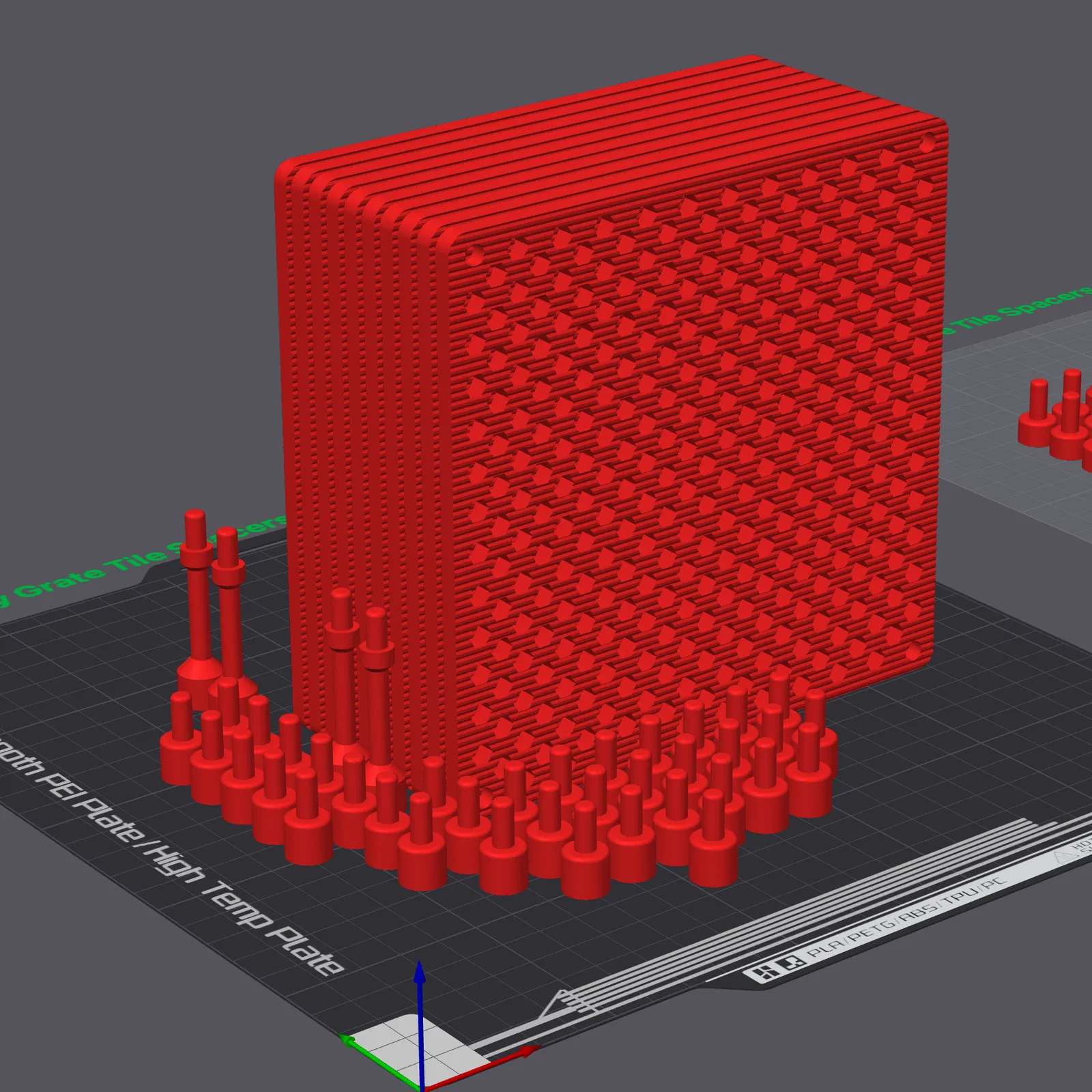

Hiện tại hệ được tối ưu cho tile dày 10mm và 7mm, kích thước 120mm x 120mm (4.75” x 4.75”, dày .28” hoặc .39”). Các khay được in theo phương đứng để tiết kiệm diện tích trên build plate.

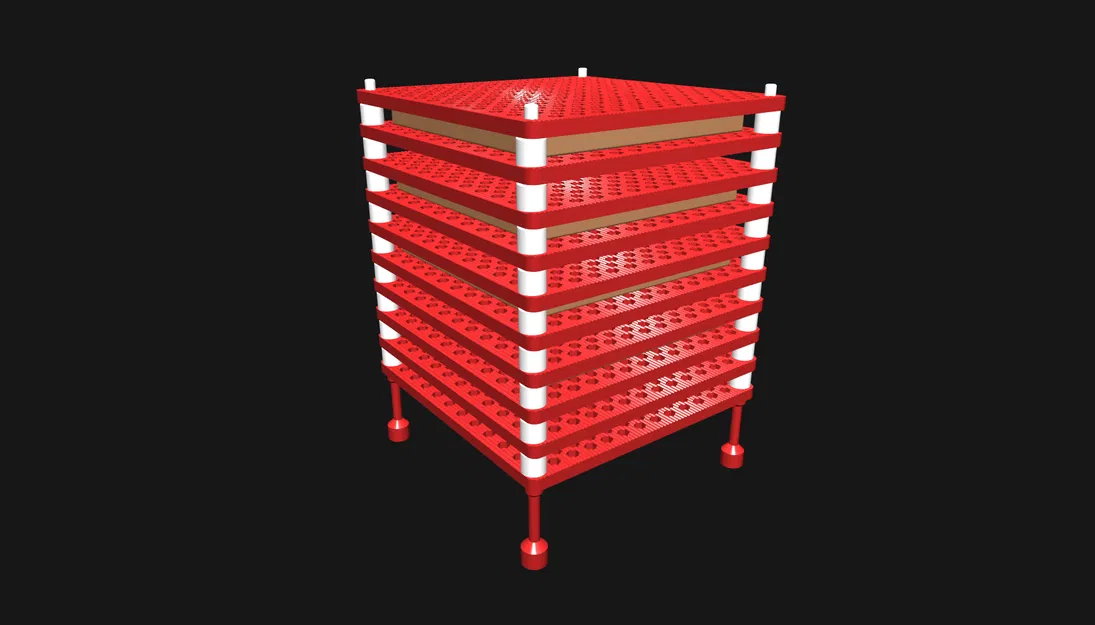

Đây là một bản rendering vui của hệ thống trên Spline ➞

Recommended Print Settings:

• ~750g-1kg vật liệu
• Nozzle 0.4mm hoặc 0.6mm
• PLA, PLA-CF, PETG-CF hoặc vật liệu cứng khác để tránh bị cong khi chịu tải
• Layer height 0.20mm hoặc 0.24mm
• 4+ walls
• 4+ bottom & top layers
• Arachne Wall Settings
• Brim cho khay nếu cần, nhưng nếu bed adhesion tốt thì không bắt buộc.

Tile, spacer và base pin có thể scale đồng đều để hỗ trợ tile lớn hơn (có thể cần tăng độ dày của khay và spacer để phù hợp với kích thước tile lớn). Hiện tại spacer pin được thiết kế đường kính 5mm, và phần lỗ rỗng bên trong spacer & khay là 5.2mm để bù cho co rút vật liệu (nên in test trước để xem độ press-fit với máy của bạn ra sao; nếu cần mình sẵn sàng cập nhật file với spacer kích thước khác theo yêu cầu). Khi stack các pin vào nhau nên có tiếng “cạch” kiểu press-fit nghe đã tai; nếu bị lỏng thì báo mình nha vì đáng ra không nên vậy. Các khay cũng nên trượt vào pin nhẹ nhàng để tháo ra cho tiện.
