Cửa truy cập pegboard in liền khớp (Print-in-place pegboard access door)

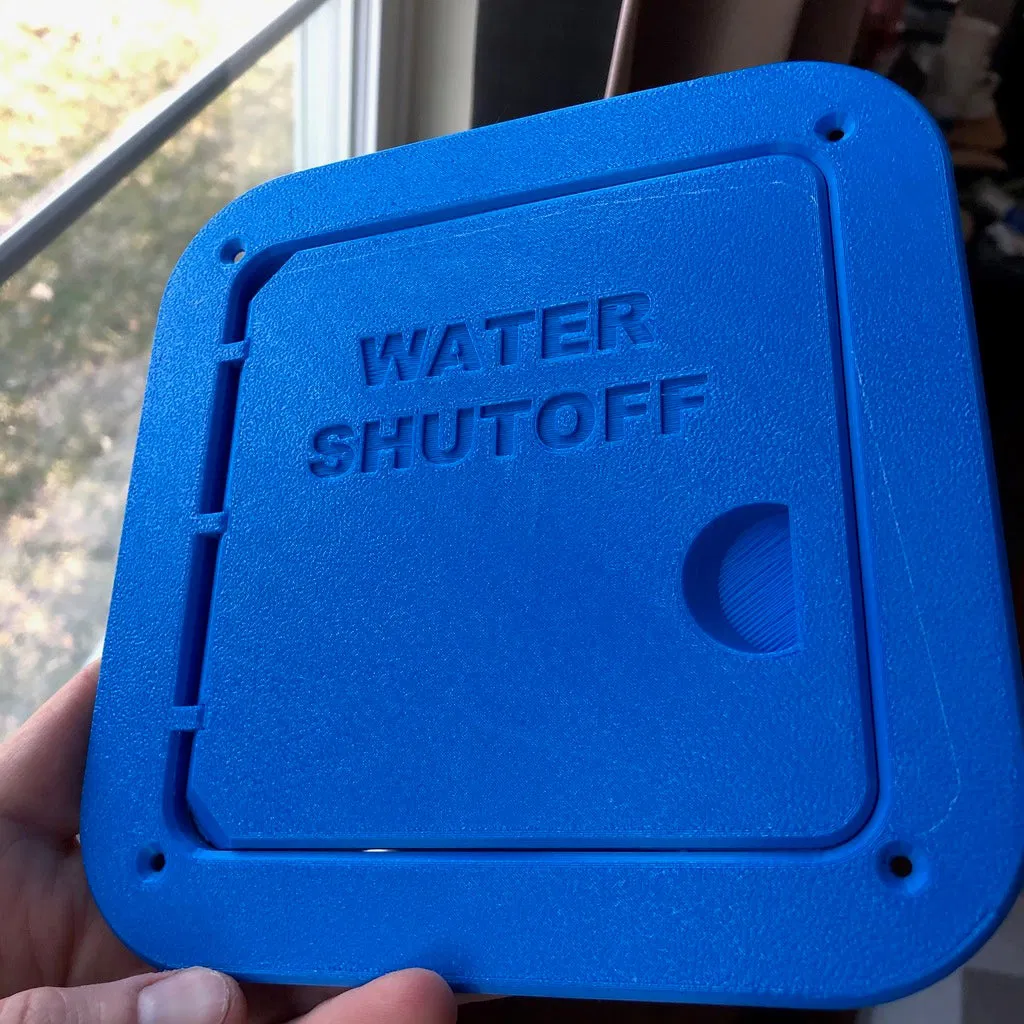

Mẫu cửa truy cập cho pegboard dạng print-in-place, có nhãn, giúp che lỗ khoét để vào van khóa nước hoặc hộp ổ điện. Thiết kế parametric theo kích thước lỗ, kèm file F3D (5x6, 6x6), bắt vít M3 và tùy chọn nam châm 6x3mm.
Mô tả

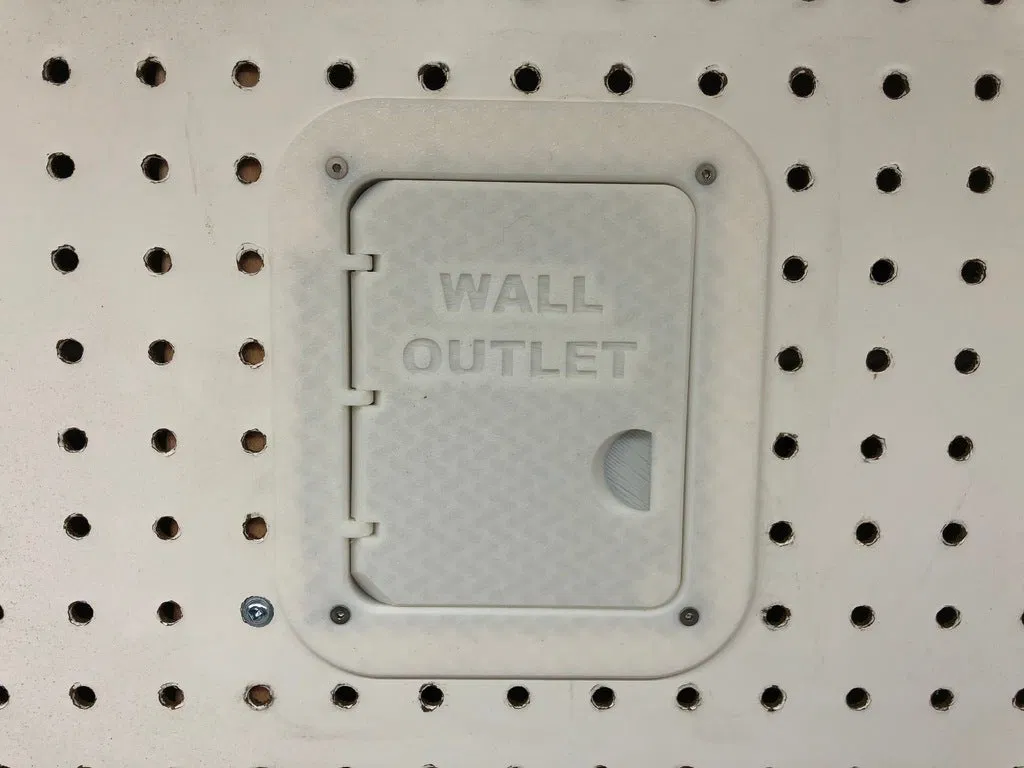

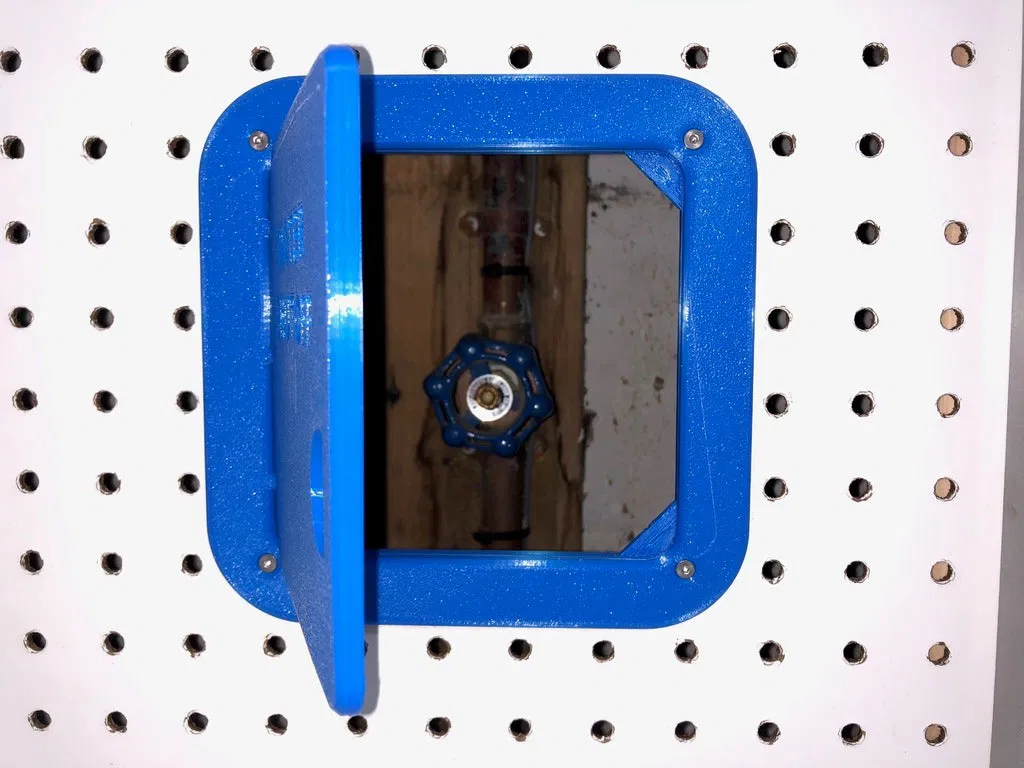

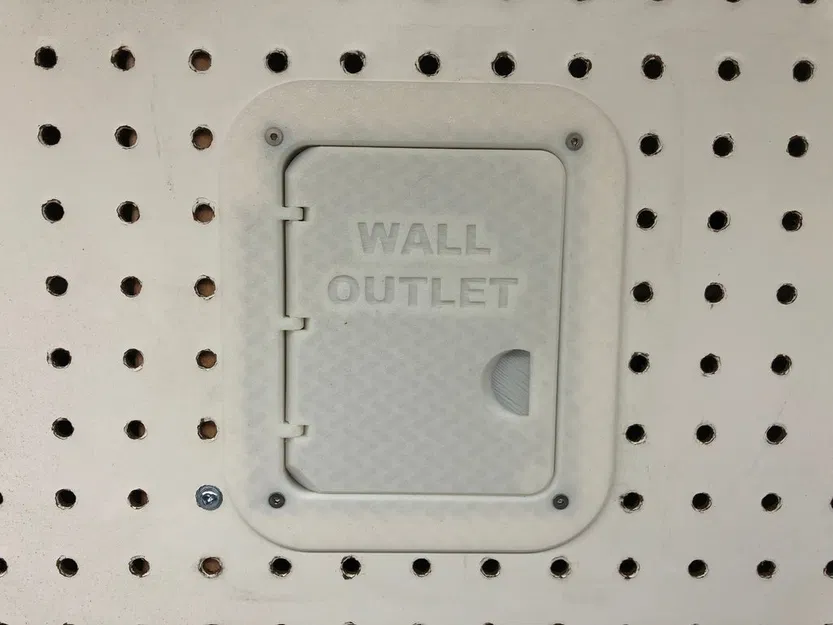

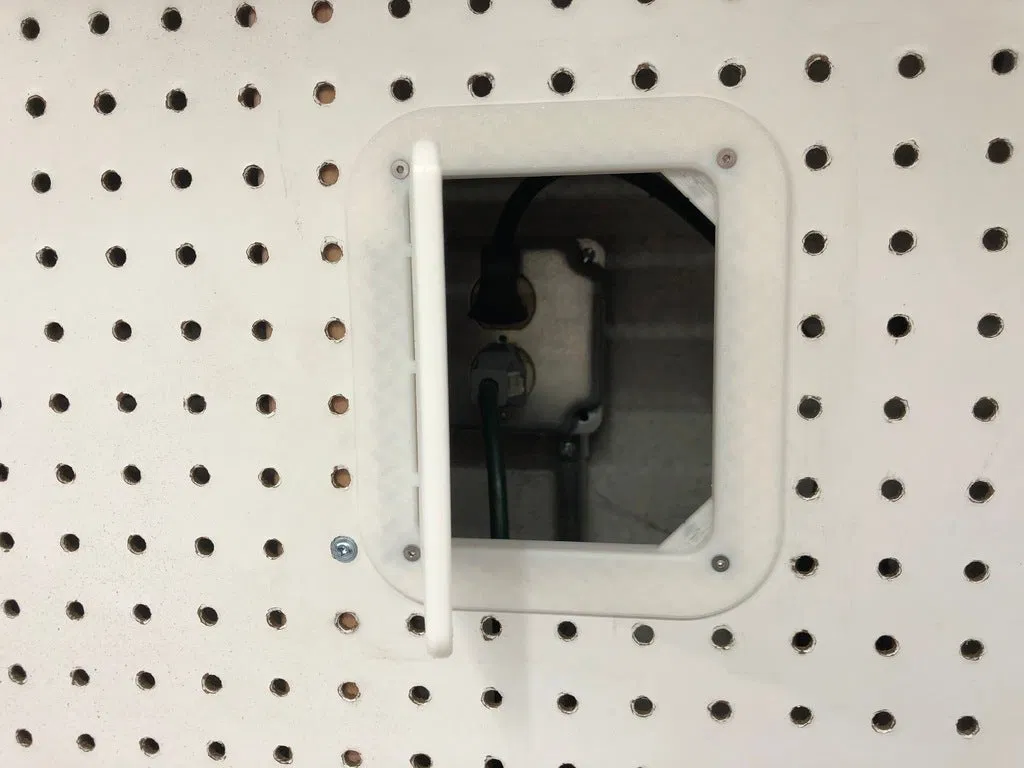

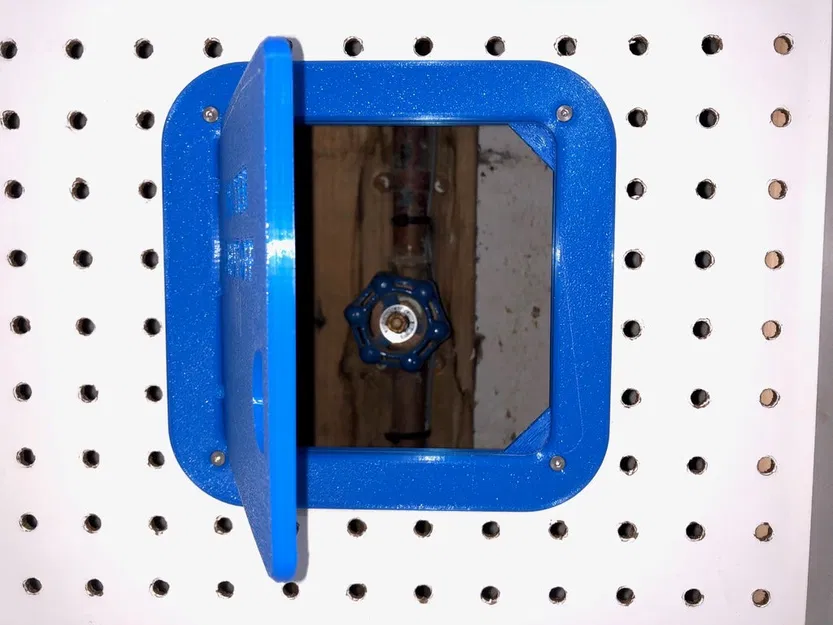

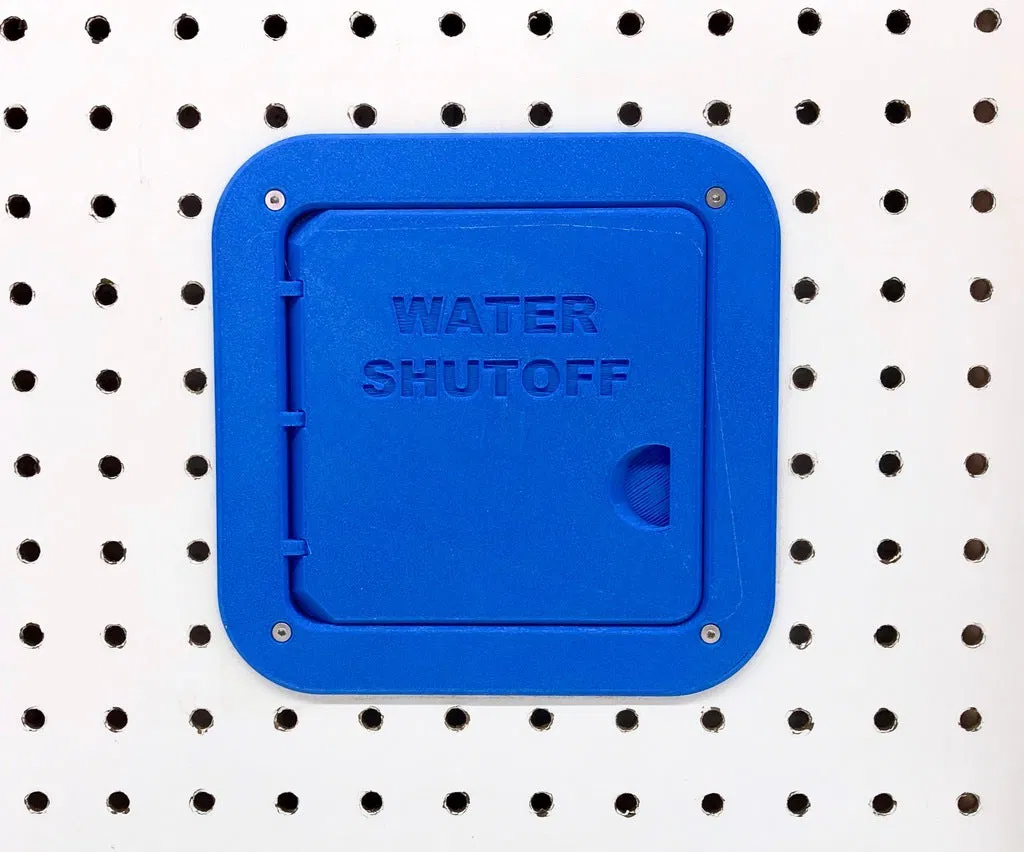

Mình đang làm một cái work bench ở tầng hầm, và cần chừa đường truy cập xuyên qua pegboard để với tới van khóa nước và một hộp ổ điện. Thay vì cưa đại một cái lỗ nhìn xấu hoắc, mình nghĩ làm luôn một bộ cửa có nhãn cho gọn gàng!
Mấy cái này được dựng parametric dựa theo kích thước lỗ và khoảng cách lỗ của pegboard, kèm theo số hàng và cột lỗ của phần cutout bạn muốn khoét. Có vài bước parametric chưa hoàn hảo, và mình cũng phải chỉnh nhẹ sau khi đổi số hàng, nên mình có đính kèm file F3D cho cả pattern 5x6 và 6x6 để bạn bắt đầu cho dễ.
Cách lắp: chỉ cần dùng keyhole saw hoặc jigsaw để cắt một lỗ trên pegboard (đi theo các lỗ peg có sẵn) đúng kích thước bạn cần. Dùng ốc M3 countersunk để “kẹp sandwich” tấm pegboard ở giữa cụm cửa và tấm back plate. Nếu muốn, có sẵn lỗ để ép chặt (friction-fit) nam châm neodymium 6x3mm giúp cửa đóng chắc hơn.
Hướng dẫn in
Danh mục: Sắp xếp (Organization) — Tóm tắt
Mình đang làm một cái work bench ở tầng hầm, và cần chừa đường truy cập xuyên qua pegboard để với tới van khóa nước và một hộp ổ điện. Thay vì cưa đại một cái lỗ nhìn xấu hoắc, mình nghĩ làm luôn một bộ cửa có nhãn cho gọn gàng!
Mấy cái này được dựng parametric dựa theo kích thước lỗ và khoảng cách lỗ của pegboard, kèm theo số hàng và cột lỗ của phần cutout bạn muốn khoét. Có vài bước parametric chưa hoàn hảo, và mình cũng phải chỉnh nhẹ sau khi đổi số hàng, nên mình có đính kèm file F3D cho cả pattern 5x6 và 6x6 để bạn bắt đầu cho dễ.
Cách lắp: chỉ cần dùng keyhole saw hoặc jigsaw để cắt một lỗ trên pegboard (đi theo các lỗ peg có sẵn) đúng kích thước bạn cần. Dùng ốc M3 countersunk để “kẹp sandwich” tấm pegboard ở giữa cụm cửa và tấm back plate. Nếu muốn, có sẵn lỗ để ép chặt (friction-fit) nam châm neodymium 6x3mm giúp cửa đóng chắc hơn.
Cài đặt in (Print Settings)
Máy in:
Artillery3D Genius
Rafts:
Không
Không
Độ phân giải:
0.2mm
15%
Filament: 3D Solutech PLA Blue
Ghi chú:
Đặt cụm cửa úp mặt xuống trên mặt bàn in là khỏi cần supports. Mình dùng 3 lớp bottom/4 lớp top, nhưng lẽ ra có thể thêm 1 lớp bottom nữa khi in PLA trắng để che infill tốt hơn. :)
Mình thiết kế với độ hở 0.5 mm cho cụm bản lề print-in-place, và chạy rất ổn trên máy của mình. Trong file F3D có một tham số để bạn tăng/giảm độ hở đó nếu cần.
