Qidi Q1 Pro - Mount gắn Nevermore V6 thay quạt exhaust

Để cải thiện khả năng xử lý Volatile Organic Compounds (VOCs) của Qidi Q1 Pro,
một quạt tuần hoàn trong buồng (chamber circulation fan) mà không thổi khí ra ngoài sẽ hợp lý hơn.

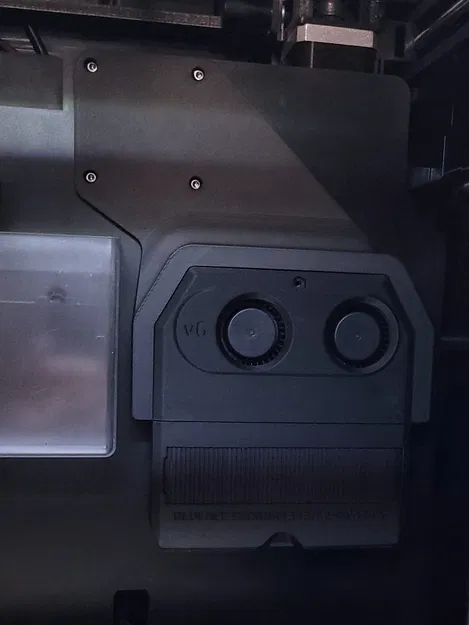

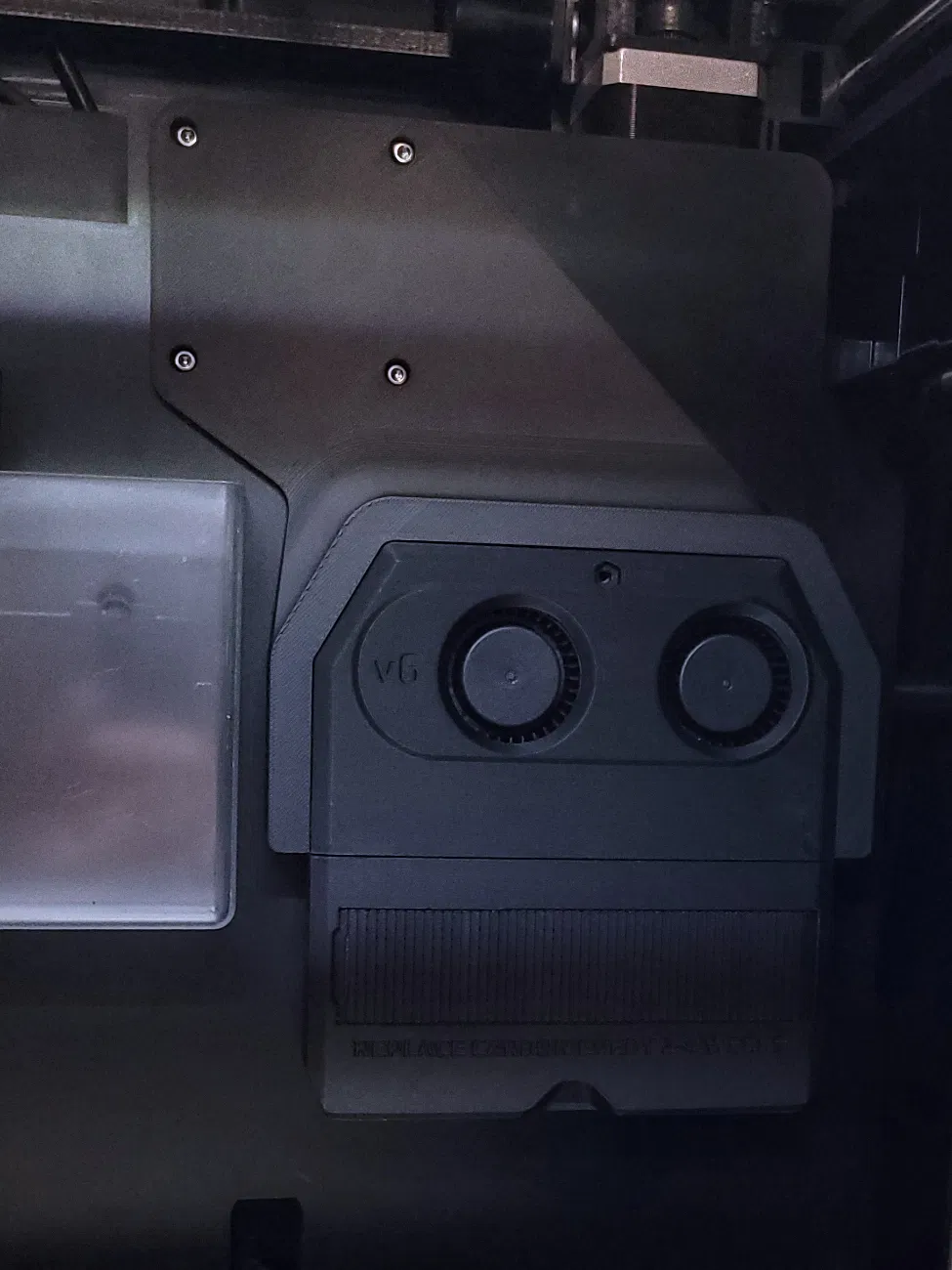

Vì Nevermore là một bộ lọc không khí rất được ưa chuộng cho mục đích này, mình đã thiết kế một cái mount để thay thế quạt exhaust bằng nevermore.

Cái bracket này dùng cho Nevermore V6 với hai quạt blower 5015.

Để lắp Nevermore V6, vui lòng tham khảo trang GitHub của Nevermore:
https://github.com/nevermore3d/Nevermore_Micro

Vật liệu:

• 2x insert tán nhiệt M3x4x5 (heat set inserts)
• 1x ốc M3x12
• 1x ốc M3x16

Để nối dài dây:

• 2x JST-XH 2-Pin (male)
• 2 sợi dây dài khoảng 25cm (mình dùng AWG 26)

In 3D:

• Dùng filament chịu nhiệt. Mình dùng ABS.
• Test với: 3 Walls, 35% gyroid infill
• Không cần support, phần break-away support đã có sẵn trong file model

Lắp ráp:

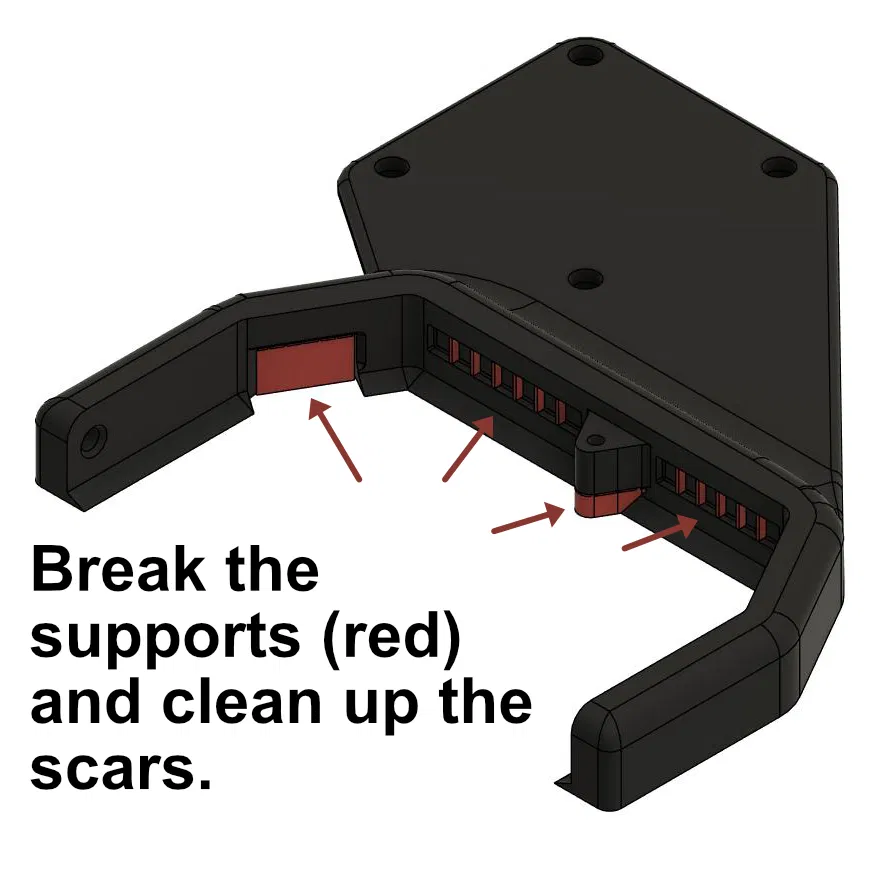

1. Bẻ phần support ra và vệ sinh các vết.

2. Dùng mỏ hàn để ép heat set inserts vào mặt trong của hai “tay”.

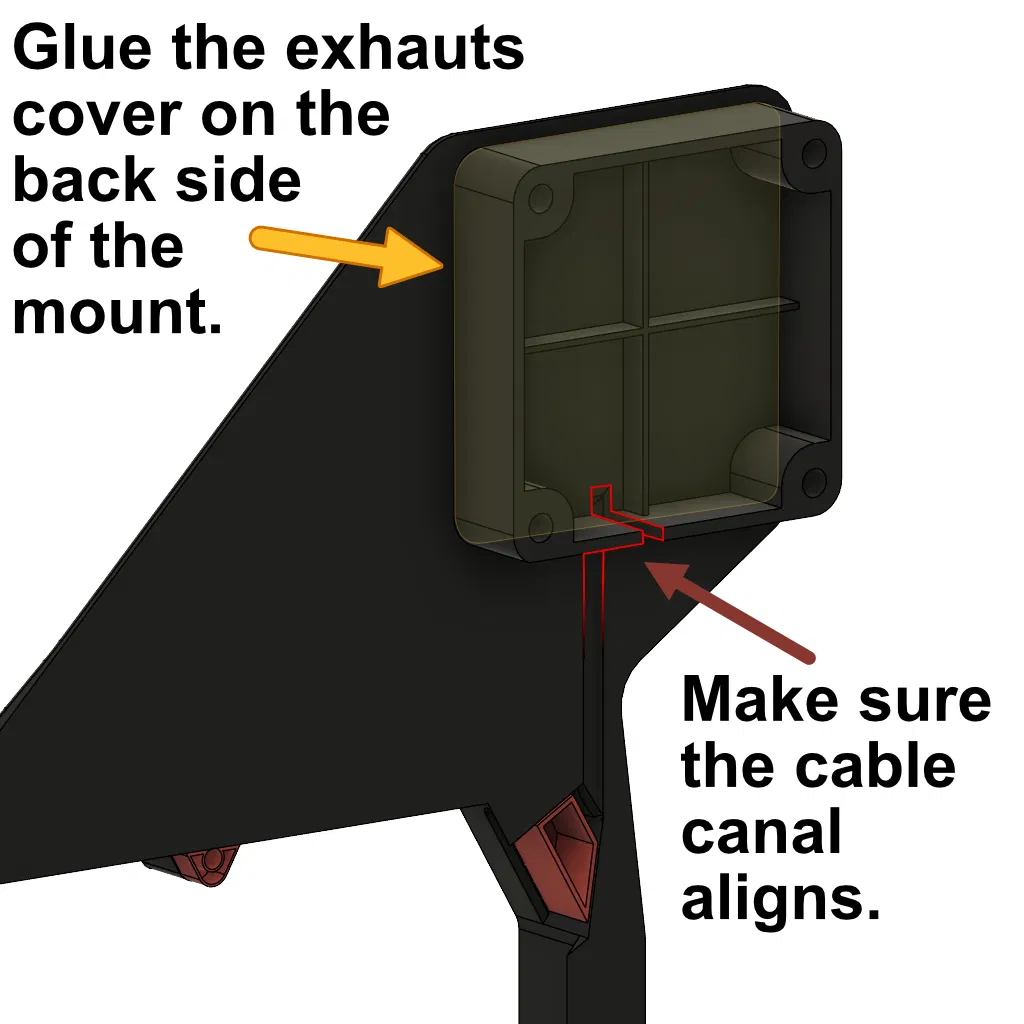

3. Dán nắp che exhaust (exhaust cover) lên mount, canh đúng lỗ ốc và rãnh đi dây (cable canal).

4. Làm dây nối dài bằng cách bấm/đấu JST-XH 2-Pin.
   Nhớ kiểm tra cực tính (polarity) của bộ Nevermore bạn lắp phải khớp với cực tính từ board của Q1 Pro.


Cài đặt:

1. Cắm dây nối dài vào nevermore (đảm bảo đúng cực tính).

2. Đẩy Nevermore V6 vào bracket, đồng thời luồn dây qua rãnh.

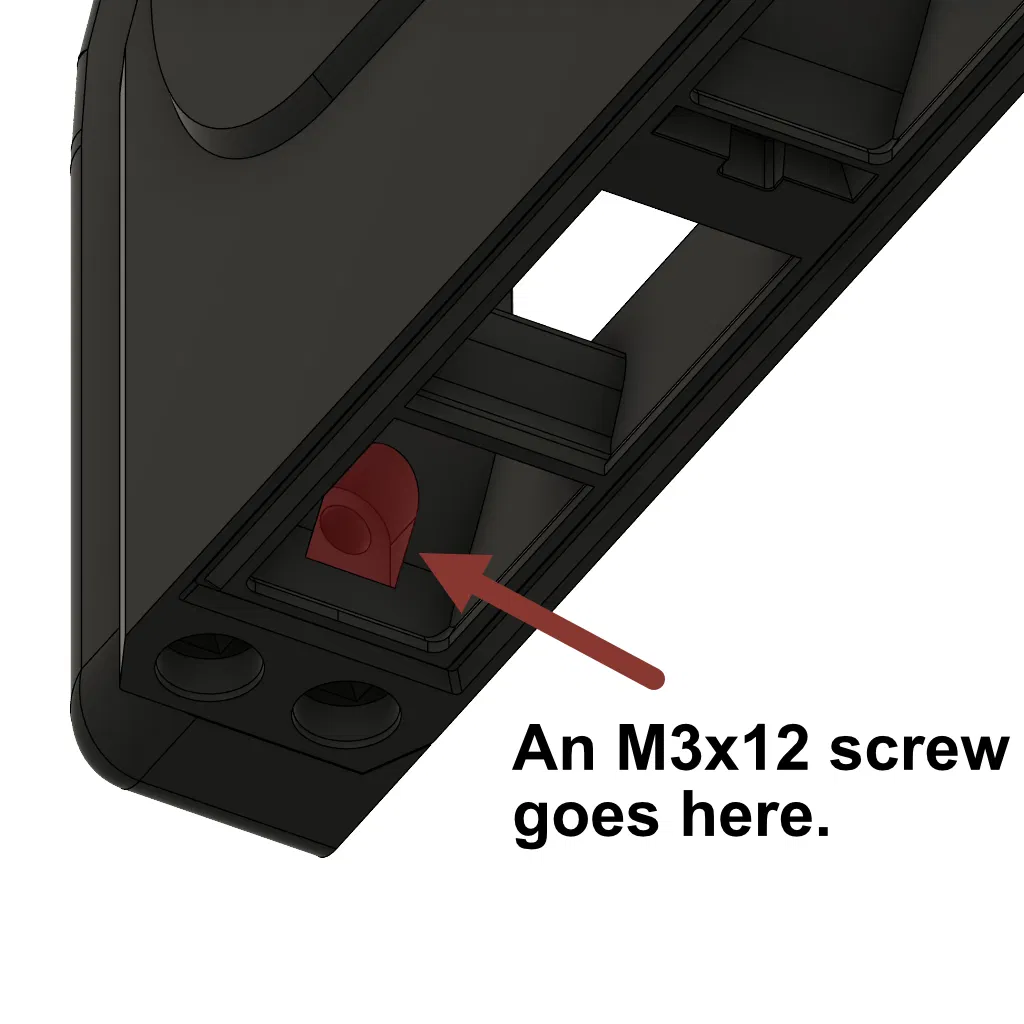

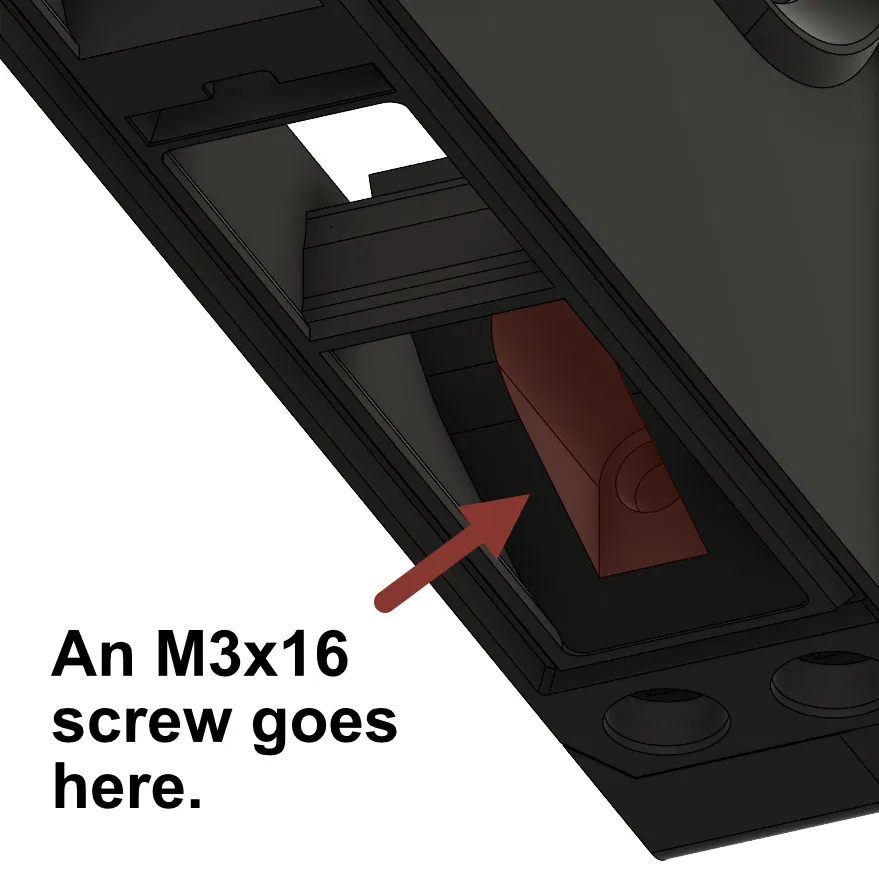

3. Dùng ốc M3x16 và ốc M3x12 để bắt Nevermore V6 vào khung.

4. Bắt cả cụm vào lỗ exhaust bằng các con ốc zin,
   đồng thời đi dây qua rãnh.


5. Cắm dây vào cổng exhaust FAN0 (màu xanh).
