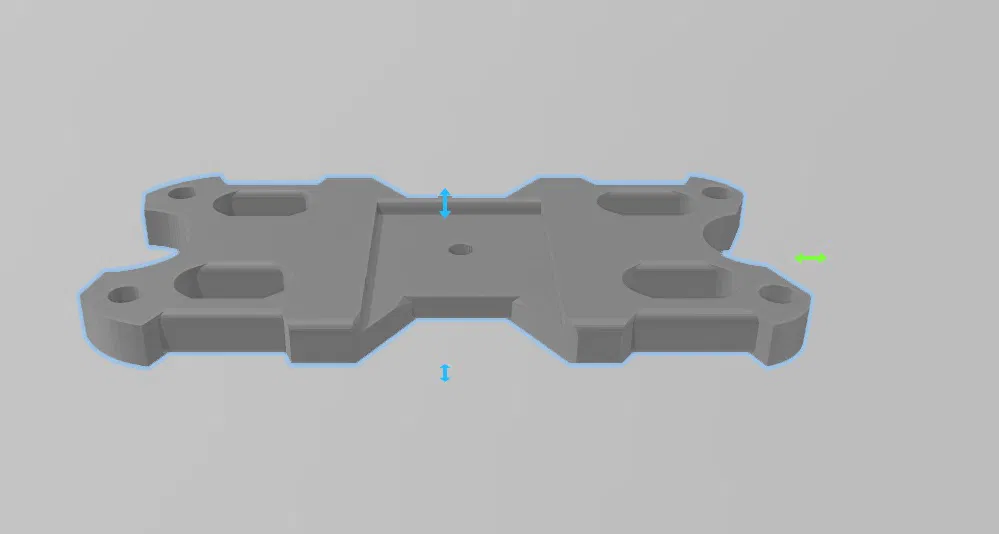

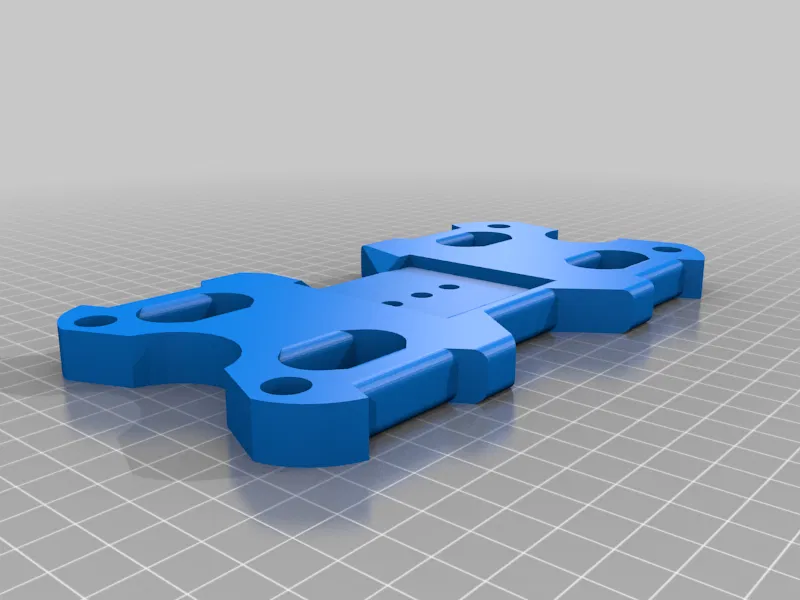

Arca Rail bag platev8-3

Mình làm cái Arca rail bag plate này (gamer plate/ cheater plate) cho cây PRS rifle của mình. Mình thiết kế để xài chung với “AG’s: MINI PLATE PRO PAD” và dùng một cái kẹp Arca 50mm giá rẻ mua từ Amazon/eBay. Mình cũng khoan lỗ ở 4 góc để bạn có thể dùng dây bungee kiểu của AG’s để chằng/giữ ống nhòm (mình dựa theo kích thước ống nhòm Bushnell Forge 15x56) nếu bạn muốn dùng nó như một Tripod bino plate.

Tới giờ mình mới dùng đúng 1 lần ở một giải PRS kiểu 22lr, thấy nó vẫn ổn, chịu được.

Mình in bằng PETG với 35% cubic infill và 6 walls. (Mình cũng mới tập tành 3D printing nữa, nên bạn có thể thử các thông số khác cho phù hợp.)

Đây là thiết kế đầu tiên của mình, nên vẫn đang trong quá trình hoàn thiện.

UPDATE: dời offset anchor bolt — và thêm countersink để bắt cho phẳng/flush fit — để kẹp mở được nhiều hơn.

UPDATE: Version 8 “Plate V8” mở rộng phần shelf khu vực kẹp clamp.

Mình lấy cảm hứng từ: https://www.thingiverse.com/thing:5867111

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

No

Infill:

25% Cubic

Filament:

Inland PETG How I Designed This ===================
