Ngàm BTT Eddy cho Sovol SV08 (mount cho tap)

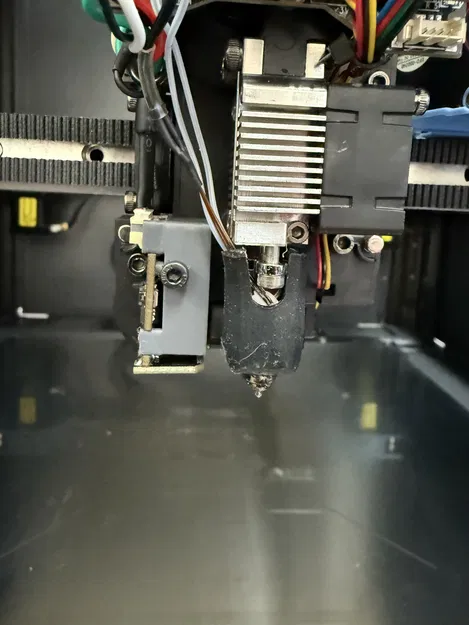

Đây là một ngàm (mount) cho BTT Eddy (Duo) dùng với toolhead zin của Sovol SV08, đặt coil của Eddy ở khoảng 2.9mm phía trên đầu tip của nozzle (zin). Khoảng cách này (hoặc gần như vậy) có vẻ cần thiết để bật được tính năng chỉnh z-offset kiểu “tap” với tính năng Eddy thử nghiệm của mình trong Klipper.

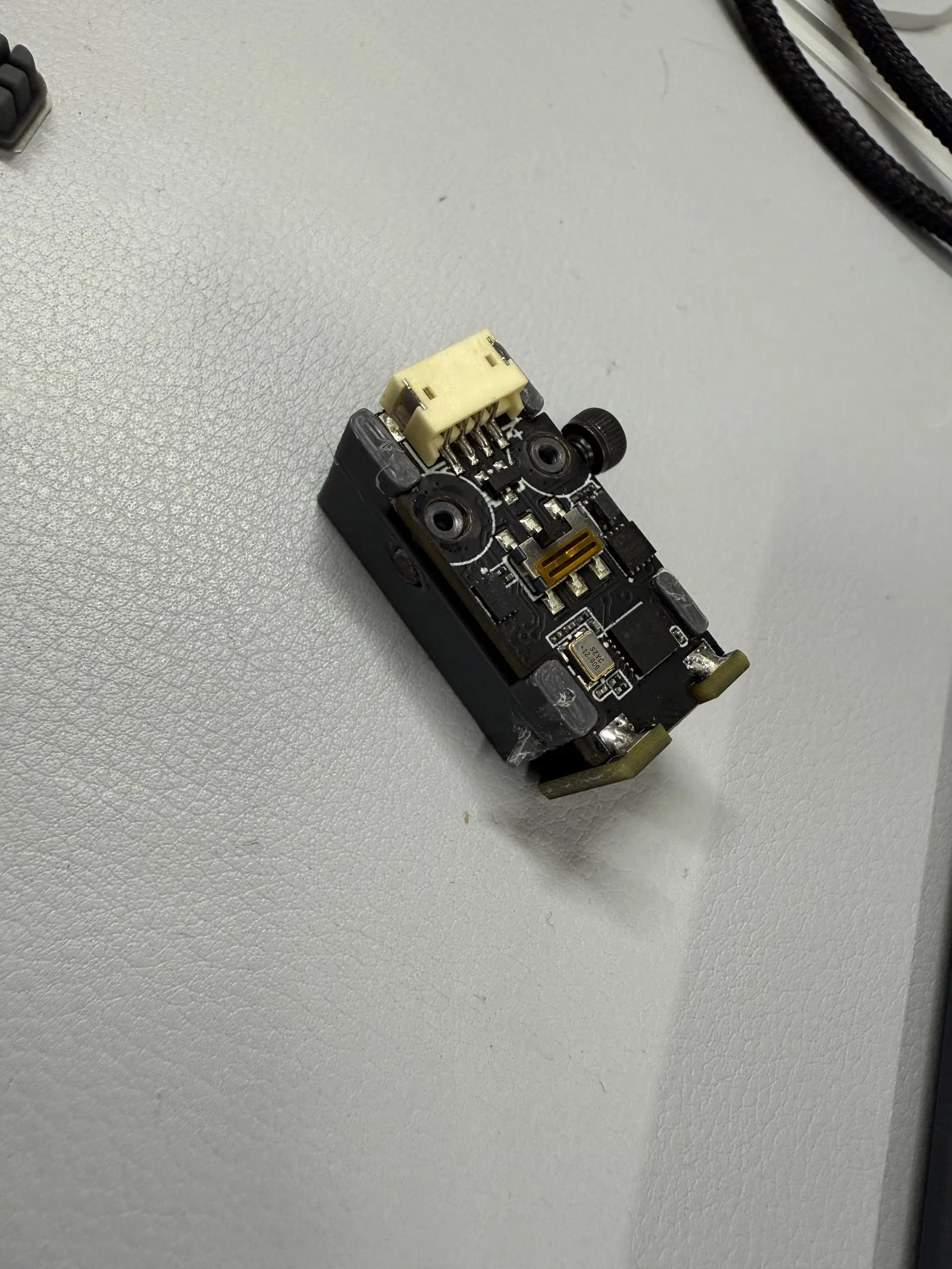

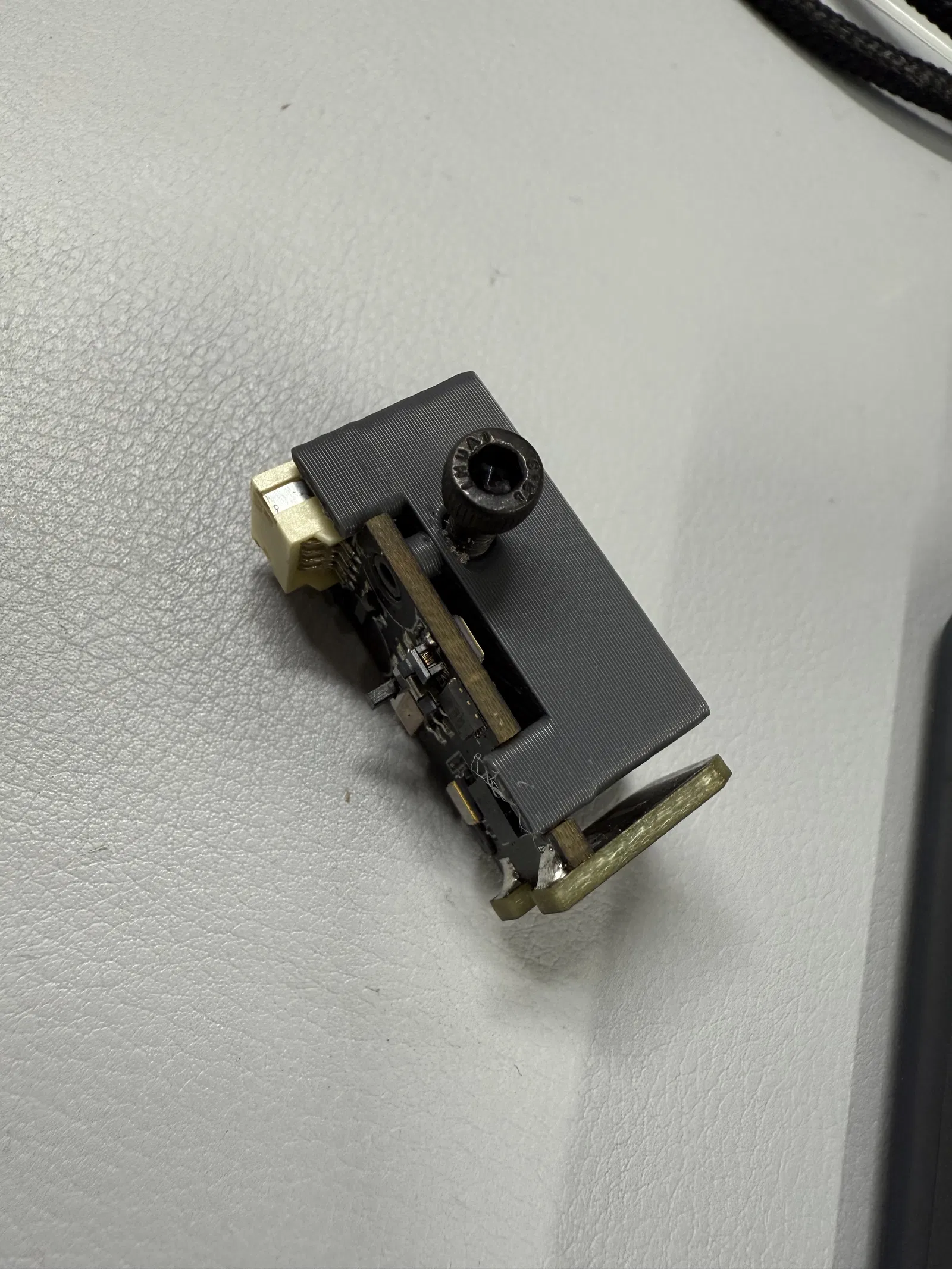

Bạn sẽ cần 1 con ốc M3 dài 20mm. Bạn cũng có thể cần vài con vít tự ren nhỏ để cố định Eddy vào mount, nhưng bản thân nó đã fit kiểu ma sát khá chặt rồi. Các trụ bắt ốc nên xuyên qua các lỗ bắt trên Eddy. Khi đã lắp vô thì khá khó xê dịch: mình chạy một thời gian không dùng thêm vít nào cũng ổn.

Nhớ thêm supports cho cái chốt định vị nhỏ, rồi vệ sinh/chuốt lại chốt đó sau khi in để đảm bảo nó lọt vừa vào lỗ trên plate của toolhead.

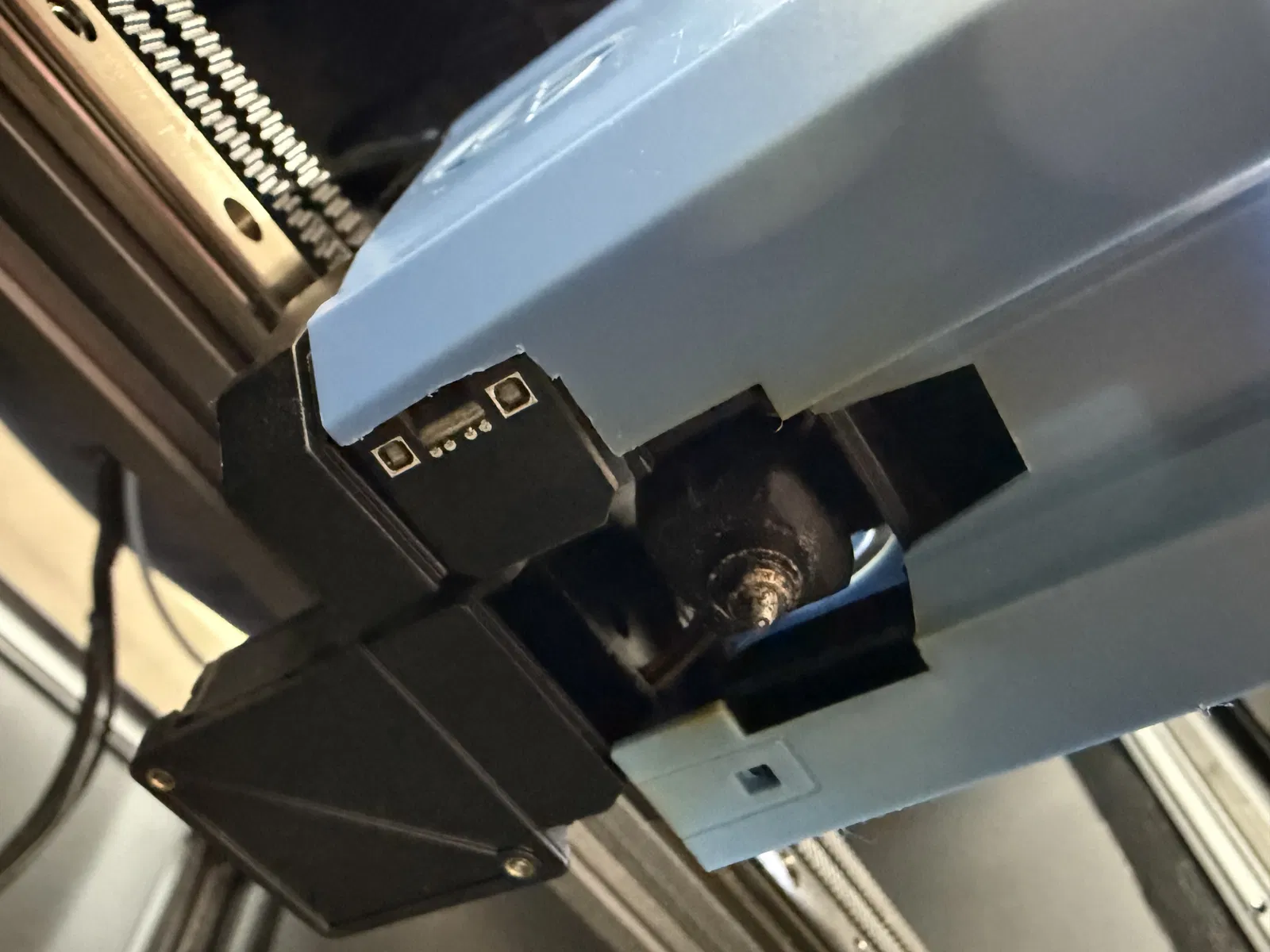

Bạn sẽ cần cắt bỏ một phần nhỏ của shroud (ốp che) toolhead zin để lắp vừa, như trong hình.

Probe offsets cho mount này khi dùng với toolhead Sovol SV08 zin xấp xỉ:

x_offset: -18.0
y_offset: 6.0
