Kẹp Ba Ngàm (Three Jaw Clamp)

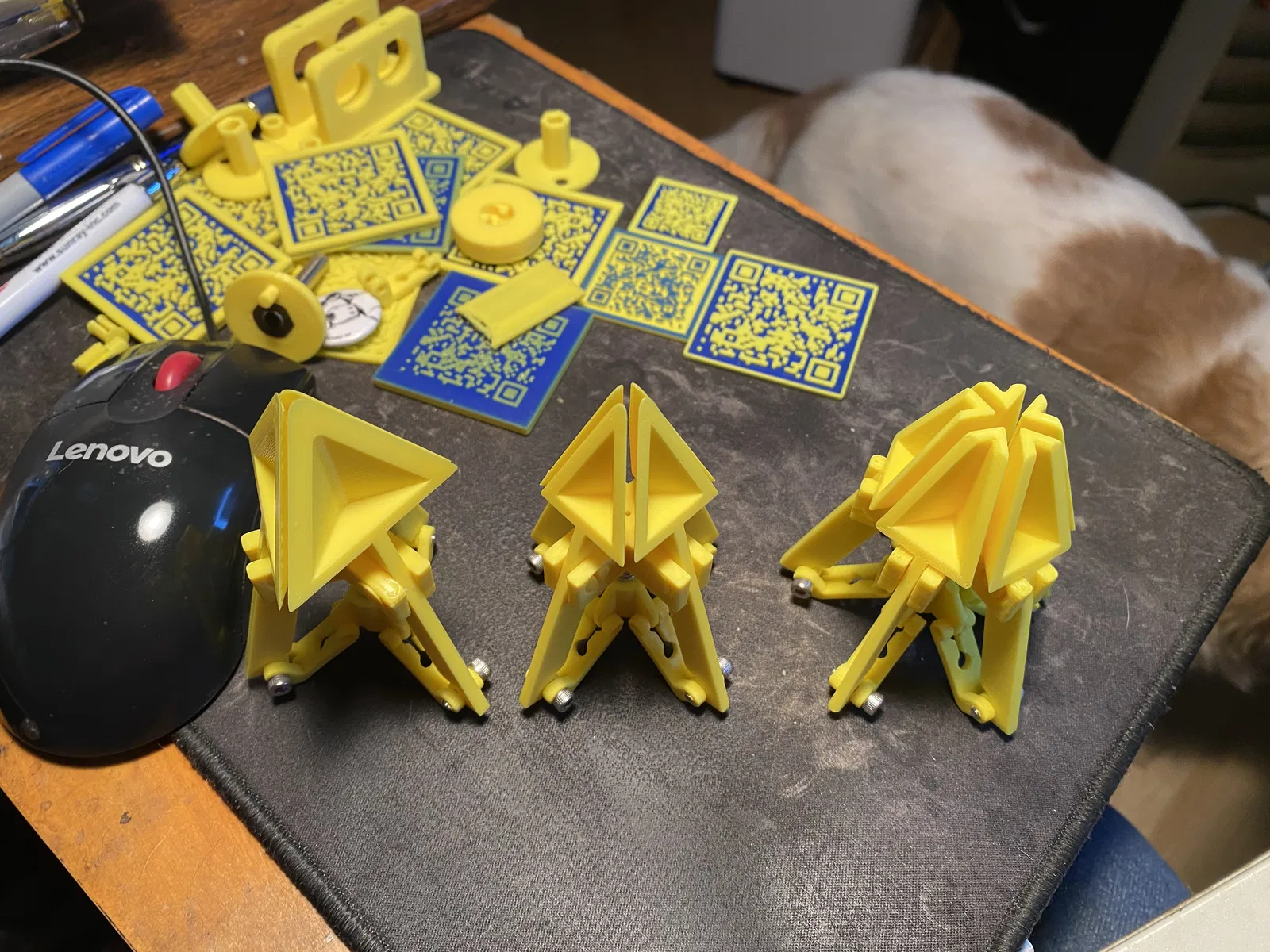

Mình đã thiết kế cả một loạt loại này: phiên bản 3, 4, 5 và 6 ngàm; hình chụp cho thấy các bản 3, 4 và 5 ngàm. Cái ở bên trái là đơn giản nhất, ít chi tiết chuyển động nhất.

In 3 cái jaw, 1 cái web, 1 cái spider post, 3 cái spider leg và 3 cái pin. Lắp 1 cái: heat set insert M3 x 5mm vào phần trên của web. Bạn cũng sẽ cần 1 cái: M3 x 25mm SHCS, 3 cái: M3 x 10mm SHCS, 1 cái lò xo bút bi và 1 cây taro M3.

Đẩy con M3 x 25mm SHCS vào ổ (socket) trên đỉnh spider post. Luồn lò xo bút bi vào phần ren dài. Vặn cụm này vào heat set insert ở trên đỉnh web cho tới khi chạm đáy. Taro ren các lỗ ở đầu cong (bent end) của spider leg.

Giờ bấm (snap) các lỗ ở đầu phẳng (flat end) của spider leg vào các u lồi (bumps) nhô ra trên các fin của spider post, nhớ canh cho đầu “cong” đã taro ren hướng xuống. Tiếp theo, ấn một cái pin vào lỗ lớn trên web, vừa đủ để nó không rớt ra.

Giờ trượt các jaw vào web và cố định chúng bằng cách ấn các pin vào hết cỡ. Ấn phần trên của mỗi tay cầm jaw (jaw handle) vào khe ở đầu cong của từng spider leg rồi bắt chặt mỗi cái bằng ốc M3 x 10mm SHCS; KHÔNG siết quá chặt: khớp nối này cần xoay như một pivot.

Vậy là cái clamp xong rồi. Nếu muốn lực kẹp mạnh hơn thì thay lò xo bút bi bằng loại cứng hơn; Harbor Freight có bán bộ lò xo tổng hợp giá rất rẻ và có nhiều lựa chọn. Có thể đổi tỉ lệ (scale) của clamp, nhưng bạn sẽ phải dùng loại fastener khác, nên chọn hệ số scale cho kỹ.
