Vỏ bảo vệ Square Golf Launch Monitor (Square Golf Launch Monitor Protector)
Vỏ bảo vệ cho Square Golf Launch Monitor, lắp tấm Polycarbonate Lexan 0.093" phía trước (fit rất khít), có lỗ thông gió và khối rời dán đáy để nâng máy lên 1". Kèm STL template cắt Lexan và STL receiver cao 1.75".
Mô tả

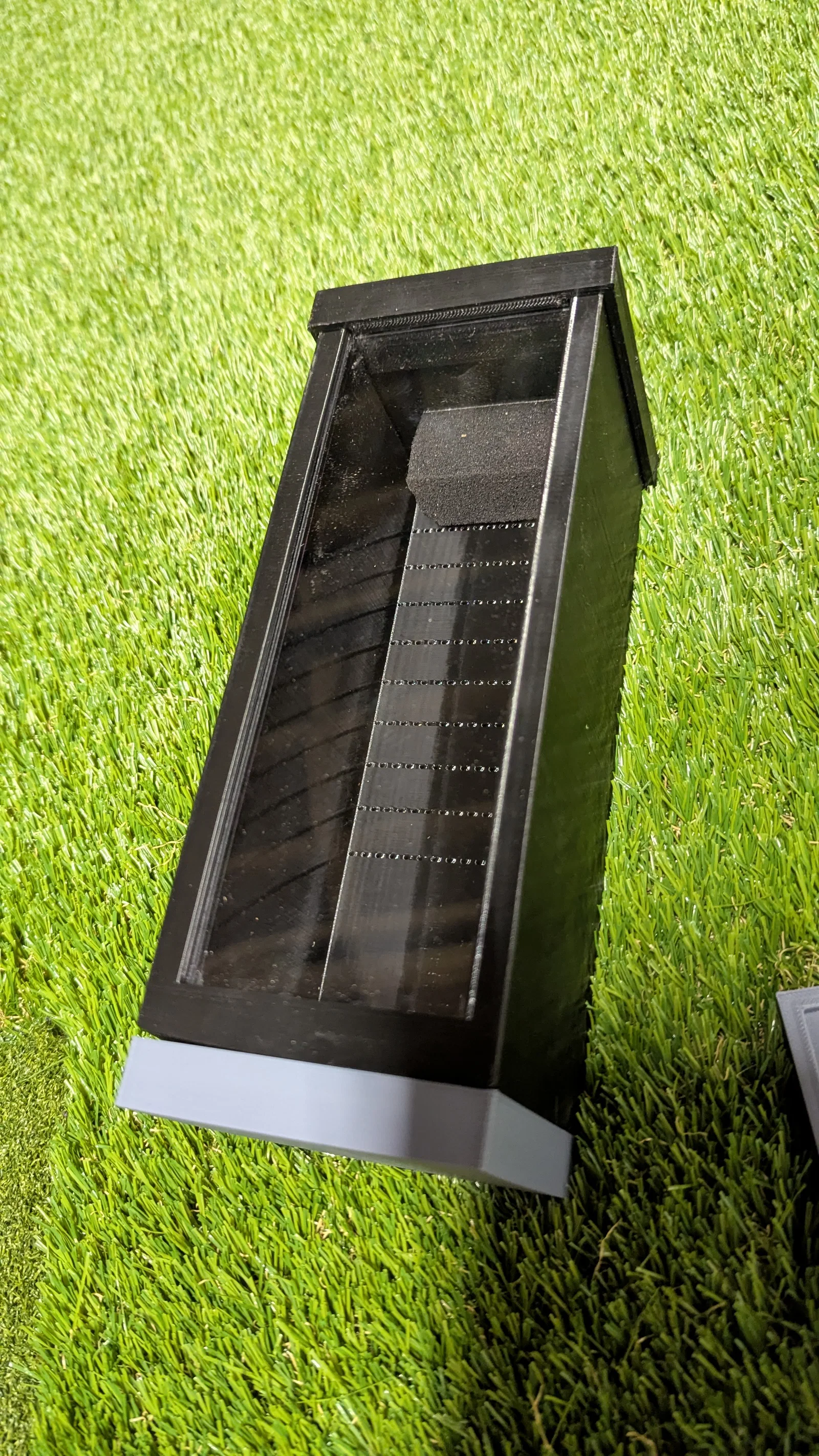

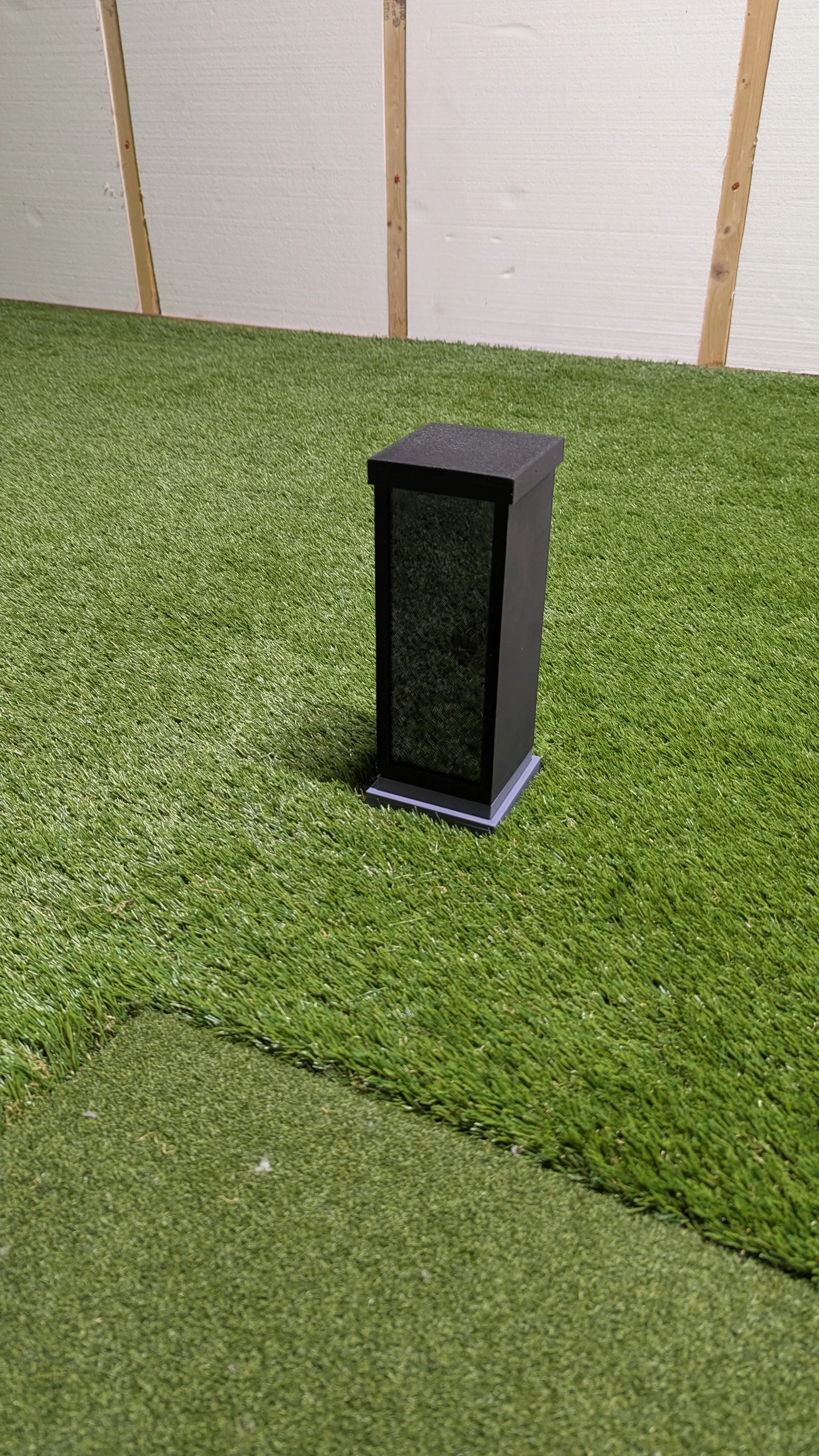

Mình thiết kế phần vỏ bảo vệ (protective housing) này cho Square Golf launch monitor. Phía trước có thể lắp tấm Polycarbonate Lexan dày 0.093". Mình cố tình thiết kế cho khít rất chặt. Mình có kèm một file STL làm template để cắt Lexan. Phần housing có các lỗ thông gió ở mặt sau. Ngoài ra mình kèm thêm một khối rời để dán vào đáy (mình từng thử làm liền với vỏ nhưng bị vượt quá 220mm). Có thêm khối này thì bạn có thể nâng LM lên cao 1" so với mặt cỏ.
Mình in bản của mình bằng PETG, 4 walls, 60% infill. Mình không khuyến nghị dùng PLA cho bản in này. Lý tưởng nhất thì mình muốn làm bằng CF.

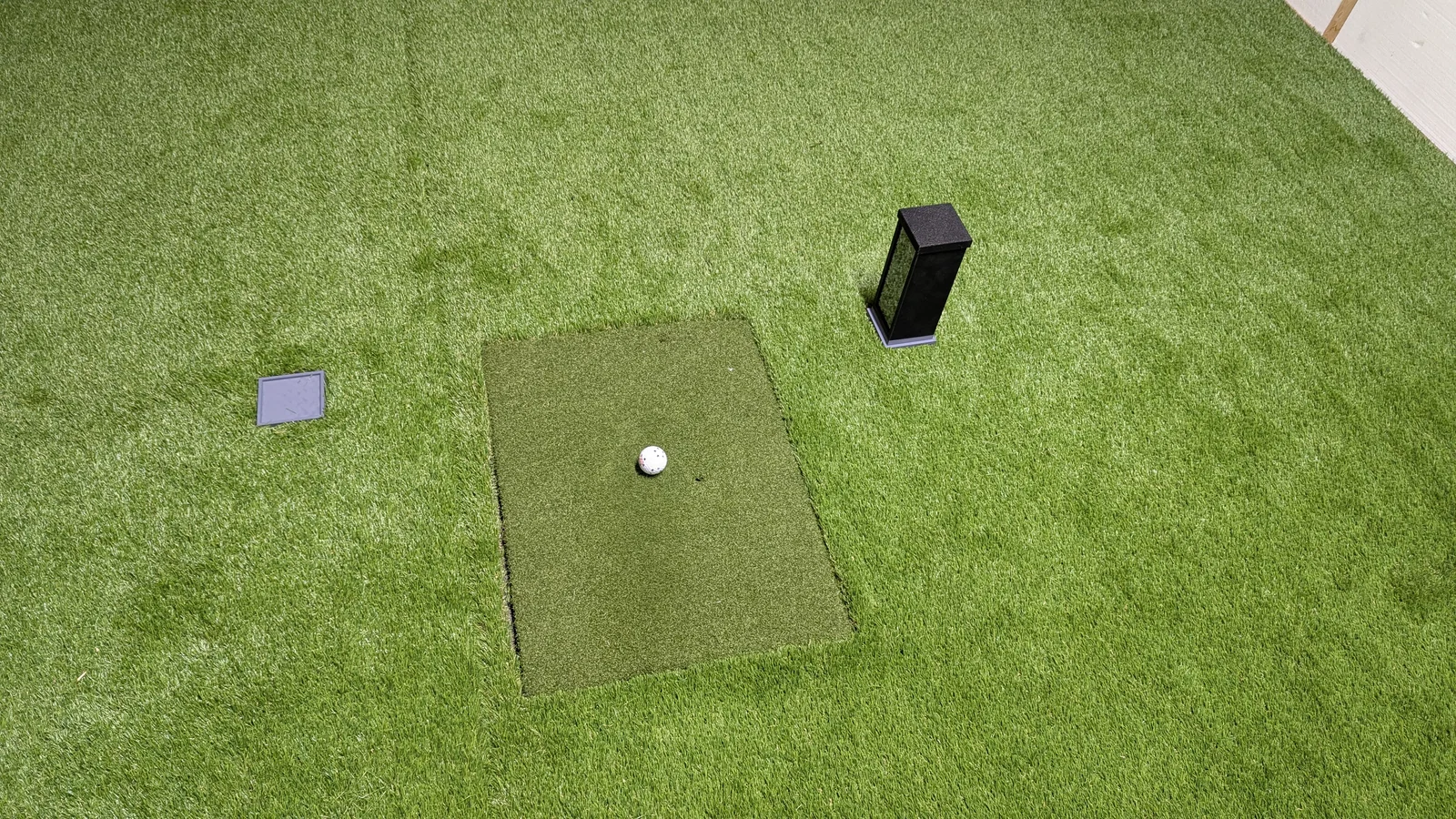

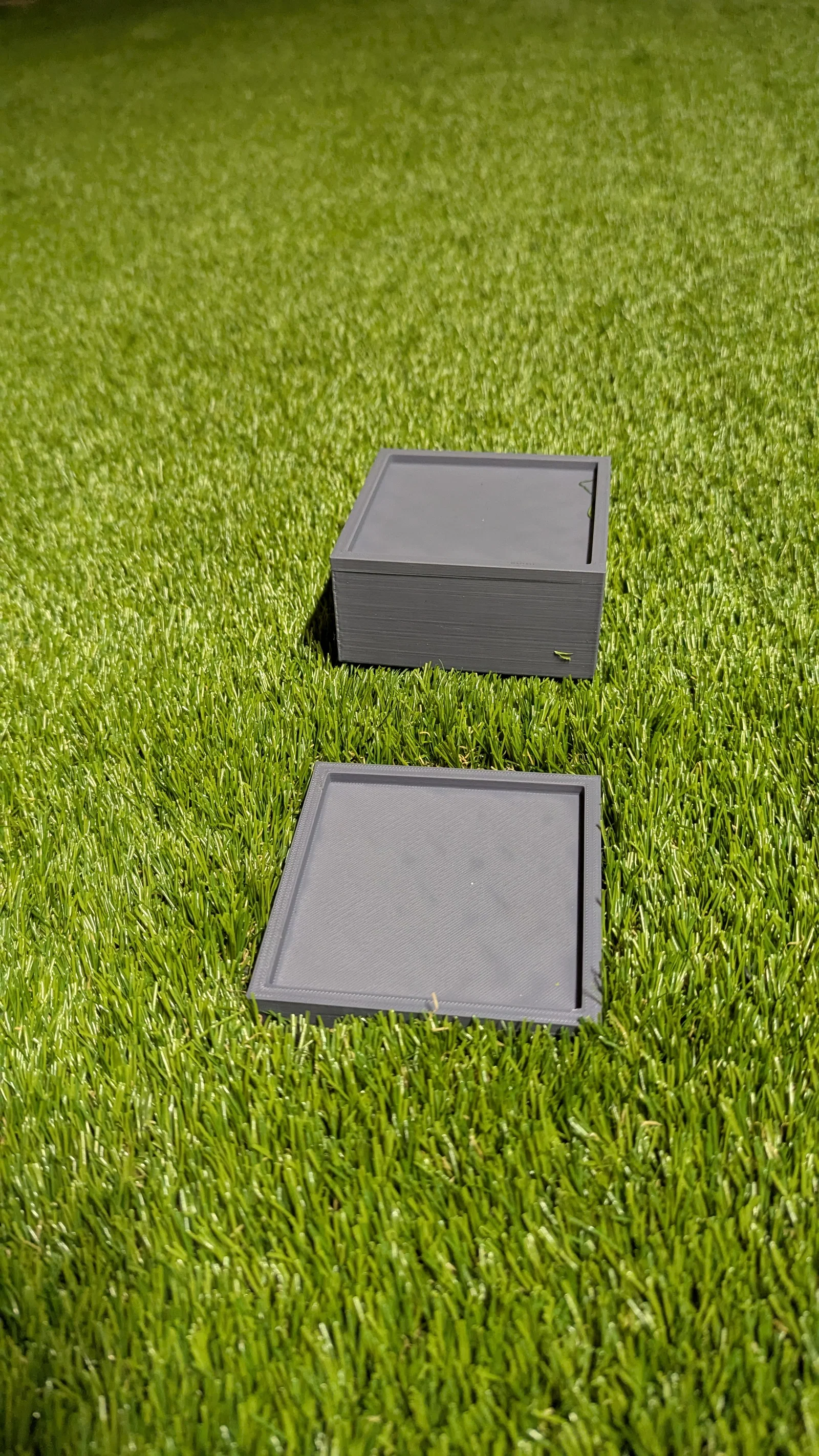

Trong file cũng có kèm một STL cho phần receiver của vỏ. Nó cao 1.75"; mình làm cái này để cắt vào thảm cỏ (turf) nhằm đặt monitor đúng một vị trí mỗi lần, cho cả bên thuận tay trái và tay phải của hitting mat.
