Ramp Test Xe Pinewood Derby (Pinewood Derby Test Ramp)

Độ cong của đường chạy là bán kính 24" – gắt hơn nhiều so với bán kính chuẩn 96" – nhưng nhờ vậy nó vừa trên Prusa XL, hoặc bất kỳ máy in 200mm nào khi in thành 2 mảnh.

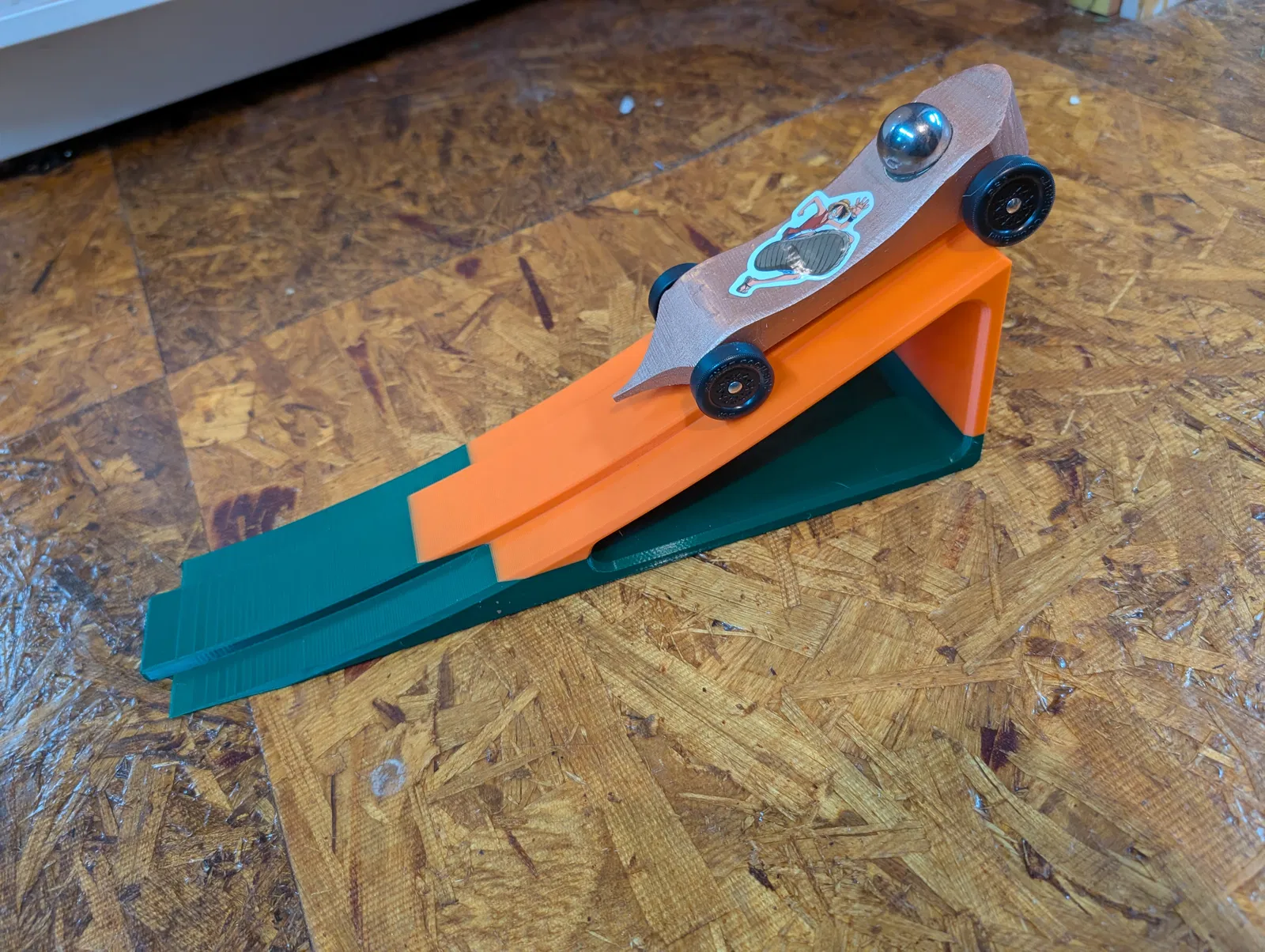

Cái ramp này làm ra để test xe pinewood derby ở nhà – nó khớp với profile và góc của đường đua chính thức (trong một đoạn ngắn) và chuyển xe mượt xuống nền phẳng. Tất nhiên nó không tăng tốc xe nhanh gần bằng đường đua full-size, nhưng cũng đủ để bạn hình dung graphite lube và trục (axles) được đánh bóng đang giúp được tới đâu.

Mình dùng băng keo dán hai mặt (double-stick tape) để kết quả ổn định. Còn thằng nhỏ nhà mình thì thích dời nó lại gần mấy con thú cưng để… ờ, “test nâng cao”. Không có con vật nào bị hại; tốc độ khá thấp, nhưng đúng là giúp nó thấy được phần “chăm chút tiểu tiết” trong việc chuẩn bị xe derby.

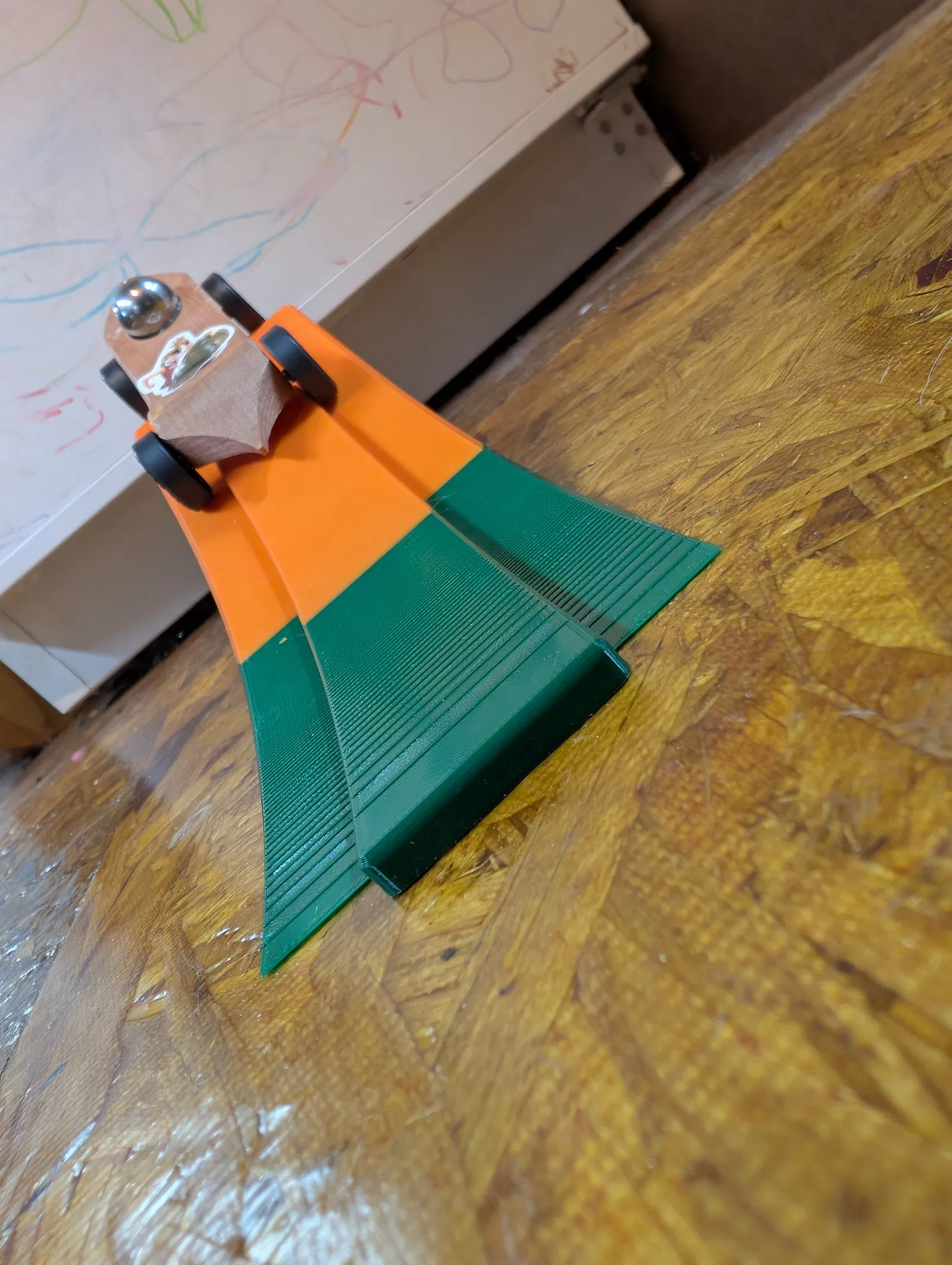

Bản ramp đơn vừa 1 chiếc xe, bản đôi… 2 chiếc. Không có cơ chế thả (launch mechanism) đâu; mình chỉ đặt bánh sau ra sát mép rồi đẩy lên tới khi xe tự lăn xuống – lặp lại đủ tốt để test, chứ không phải để đua.

Về in ấn, mình dùng PLA – nếu máy bạn làm mát tốt thì có thể in không cần supports.

Thiết kế bằng Fusion – mình có để file nguồn nên cứ thoải mái chỉnh sửa!
