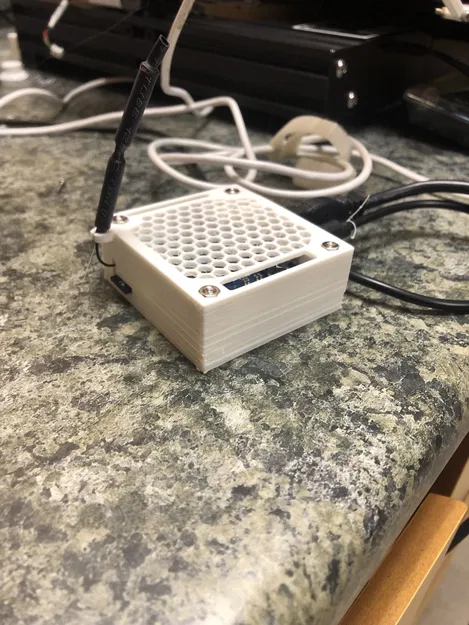

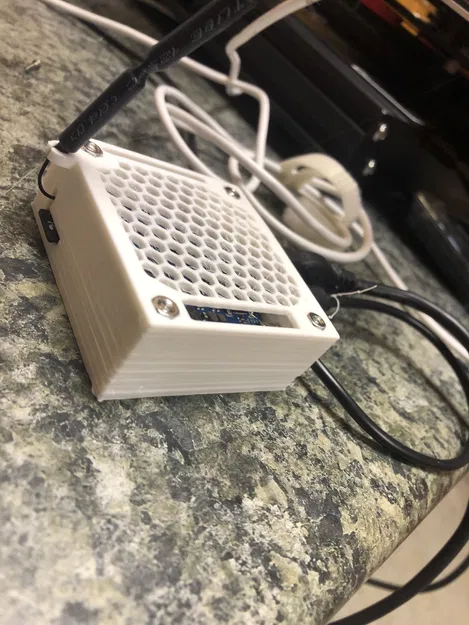

Vỏ Orange Pi Zero 3

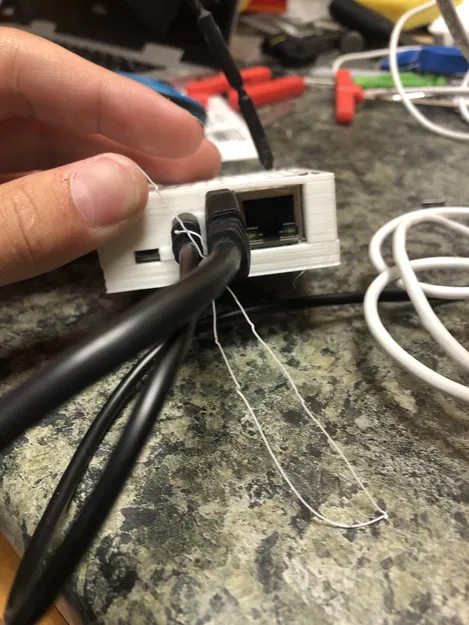

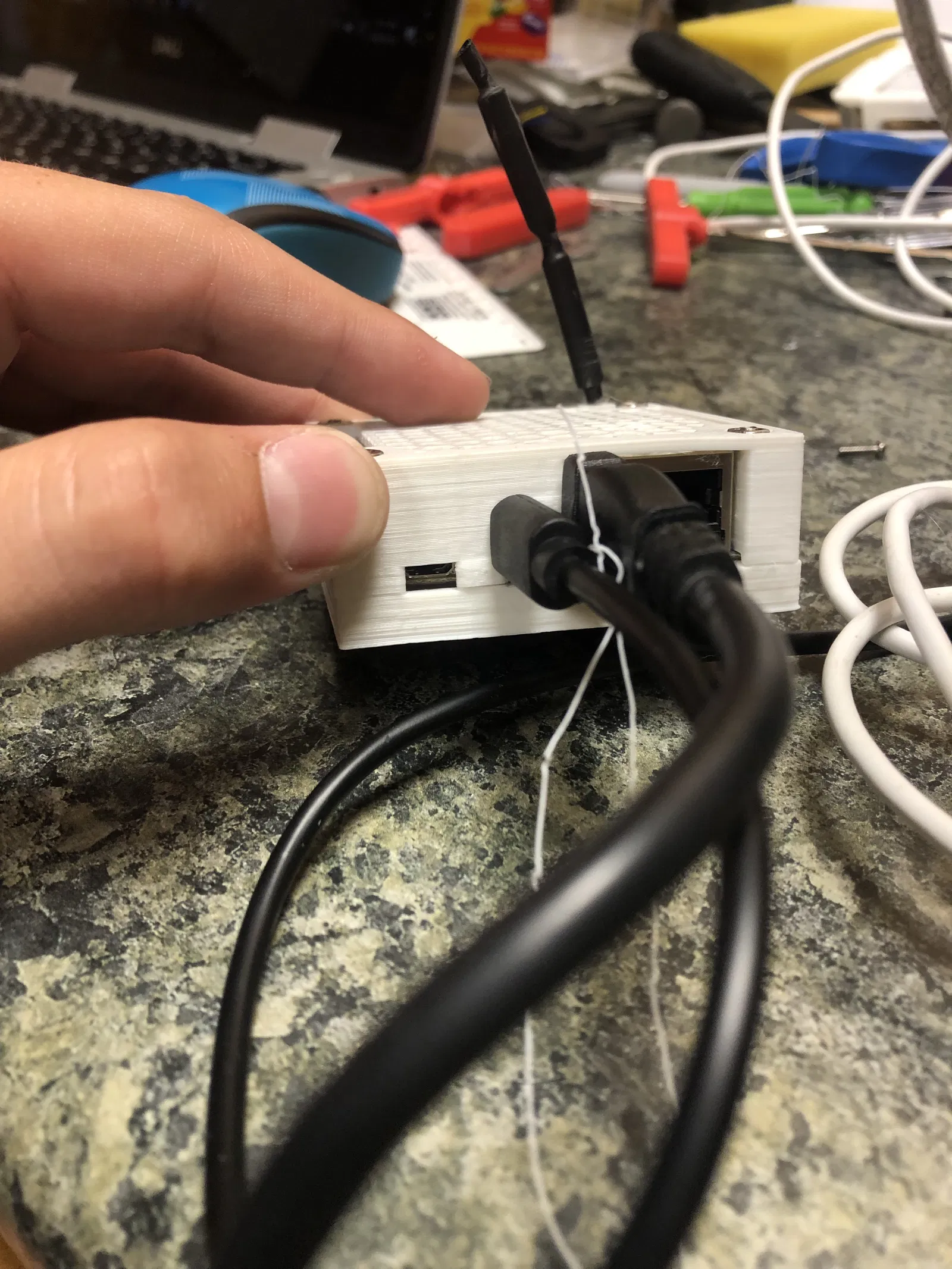

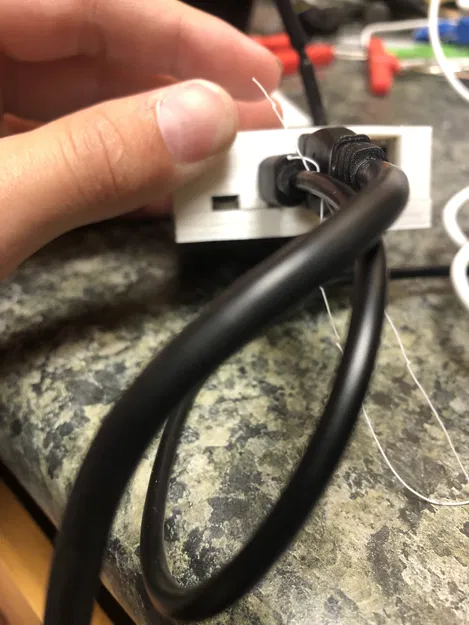

Đây là mẫu vỏ mình tự thiết kế cho Orange Pi Zero 3. Lúc đầu mình có in thử một mẫu vỏ khác, nhưng thấy còn thiếu ở vài điểm. Phần support cần cho các lỗ nhỏ thì mình không thích, thiết kế ngàm giữ antenna hơi bất tiện vì tháo antenna ra khó, và các chân USB thì chưa lộ ra hết.

Từ mấy điểm đó, mình quyết định tự thiết kế lại vỏ bằng Fusion 360, có tham khảo từ thiết kế gốc. Sau 6 lần chỉnh sửa, cuối cùng mình cũng ra được bản thiết kế đúng với tất cả yêu cầu của mình. Mình cũng thêm một phiên bản để lắp heat insert M3 dài 4mm.

Các model cần slice với layer height 0.2mm để phần “support-free” hoạt động đúng. Mình in bằng PLA, nhưng nếu chip của bạn hay bị nóng thì có thể cân nhắc PETG hoặc ABS/ASA.

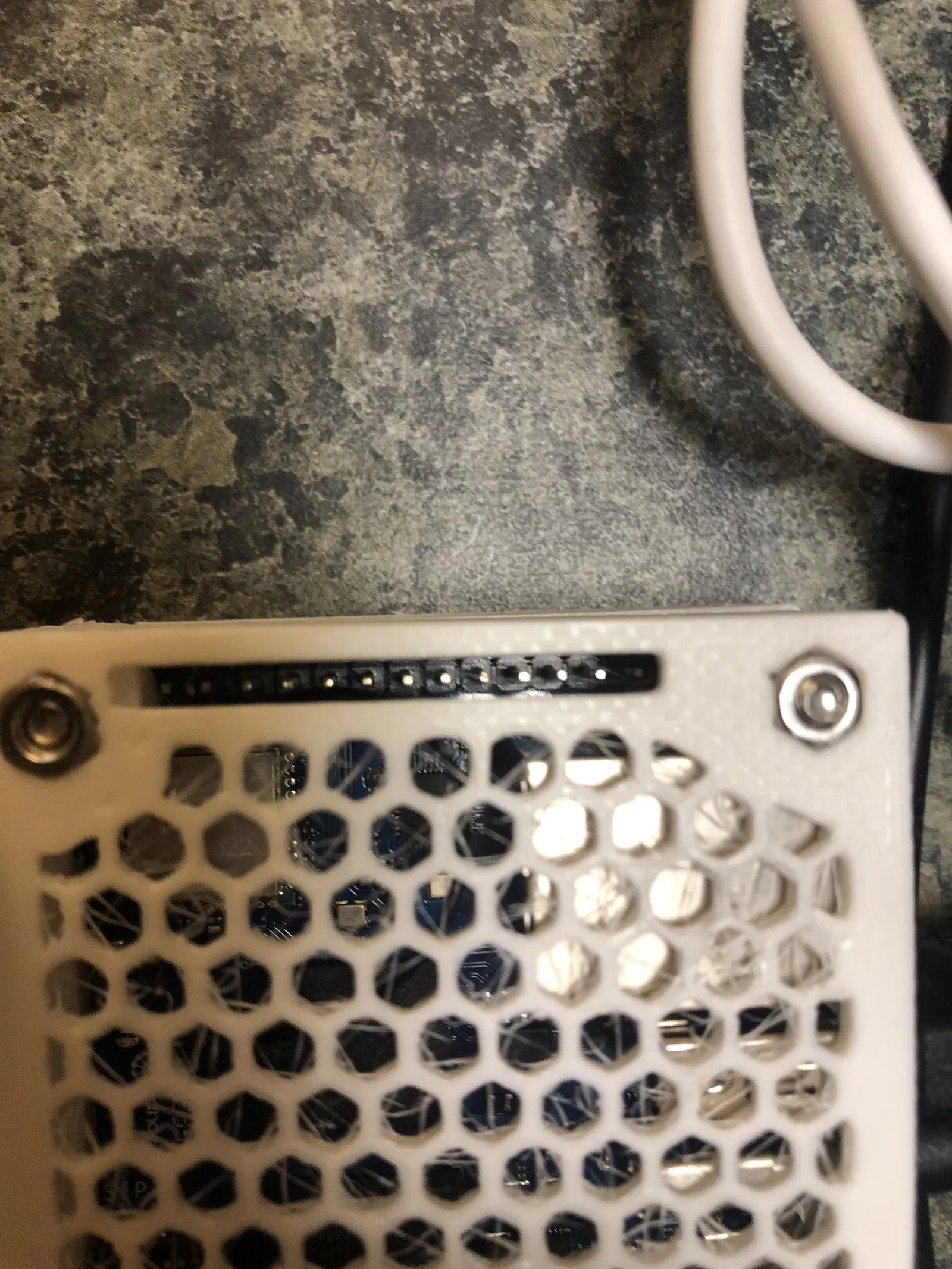

Về kích thước nozzle, mình đã test với nozzle 0.4mm và 0.6mm. Họa tiết lục giác có tường dày 0.8mm, nên về lý thuyết có thể chạy được với nozzle tới 0.8mm, nhưng mình chưa test.

Nếu mọi người có nhu cầu thì mình có thể làm thêm một bản gắn quạt, nhưng Orange Pi của mình thật ra không nóng lắm. (và mình cũng không có quạt 5V)
