Kiếm Mặt Trời gấp gọn (Collapsible Sun Sword / Sun Blade)

Cập nhật 26/01/2025: Mình sẽ cập nhật lại các mẫu ở đây với một phiên bản mới/tốt hơn, và sẽ đặt tên cho phù hợp do vụ lùm xùm liên quan tới makerworld. Mong mọi người cứ tiếp tục tận hưởng mẫu này và đăng hình thành phẩm của bạn để mình nhận góp ý—nhờ vậy mình có thể cải thiện mẫu trong tương lai. Mình khuyến nghị dùng file 3mf có tên kết thúc là “New Cut 2025”.

Happy Printing!

Model gốc và giấy phép:

• Collapsible Sword Model: Thingiverse - Katana by GarrettHolst (CC BY-SA 3.0)
• SunSword Model: Printables - SunSword from Curse of Strahd by JesusAnchondo_643583 (CC BY-NC 4.0)
• Sword Cap:  (CC0)

Giấy phép cho model kết hợp:

Tác phẩm này được cấp phép theo Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License.

Tổng quan dự án:

Mình bắt đầu in 3D vài tháng trước, ban đầu làm các dự án nhỏ rồi dần chuyển sang những dự án phức tạp hơn. Việc kết hợp các model này là dự án “tham vọng” nhất của mình tới giờ, nhằm nâng kỹ năng làm và chỉnh sửa model. Mình thích làm đạo cụ vật lý cho các chiến dịch D&D và đồ costume Ren Fair, vì nó giúp tăng cảm giác nhập vai và vui hơn.

Quy trình kết hợp:

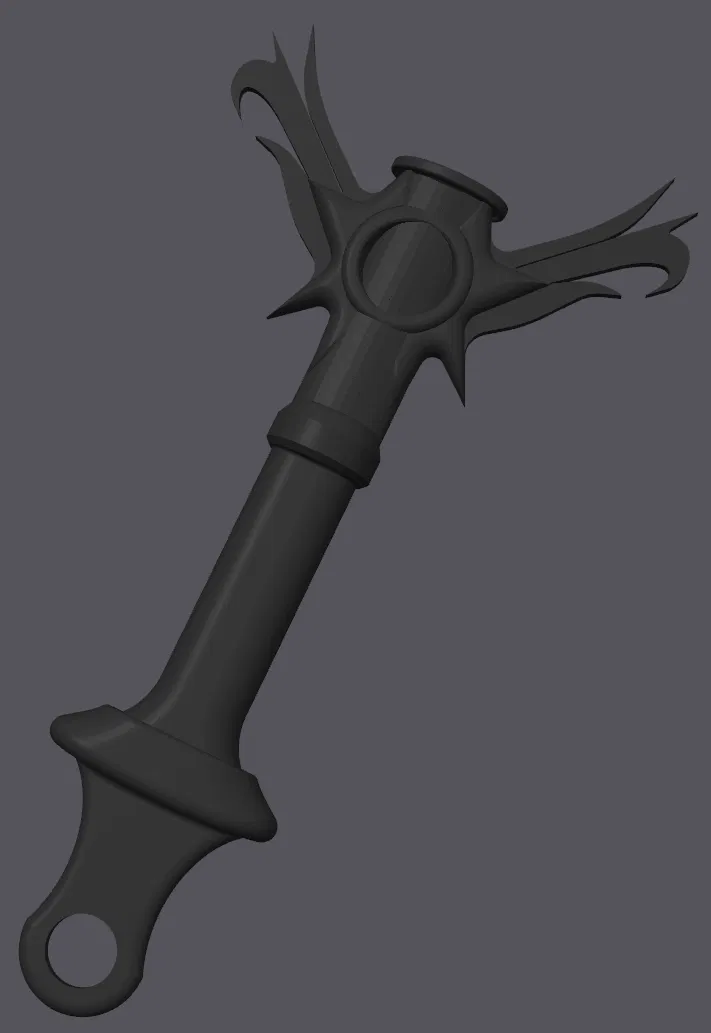

Chuẩn bị SunSword:

Tải về và resize: Mình tải SunSword trước vì đây là phiên bản sạch sẽ nhất mình tìm được. Model này quá lớn so với khay in của mình và so với một số model kiếm khác mình cân nhắc, nên mình scale xuống còn 66% trong phần mềm slicer.

Tích hợp kiếm dạng collapsible:

Chọn model: Mình test nhiều model kiếm khác nhau để tìm cái hợp nhất khi tích hợp với SunSword, cuối cùng chọn Collapsible Sword model. Model này cần chỉnh rất ít lên SunSword và cân đối tốt về chiều dài lưỡi cũng như tỉ lệ chuôi.

Căn chỉnh và chỉnh sửa: Mình căn thẳng hai model và dùng hai cylinder đã chỉnh sửa để tích hợp:

Cylinder thứ nhất: Bao quanh lưỡi collapsible, thay cho phần handle gốc để vừa nằm trong handguard của SunSword.

Cylinder thứ hai: Lớn hơn kích thước lưỡi một chút, dùng để khoét (carve) một phần ra khỏi cả cylinder thứ nhất lẫn model Sun Sword.

Kết hợp model:

Lắp ghép: Mình ghép model kiếm, cylinder chỉnh sửa thứ nhất và model SunSword. Sau đó đưa model đã ghép lại vào slicer để chỉnh tiếp.

Cắt và đóng chốt (pinning): Phần handle được cắt làm đôi để giữ nguyên phần kiếm collapsible nằm bên trong SunSword. Phần pommel được rút ngắn do giới hạn chiều cao, và mình thêm pin để ráp lại bằng keo cho dễ.

File được cung cấp:

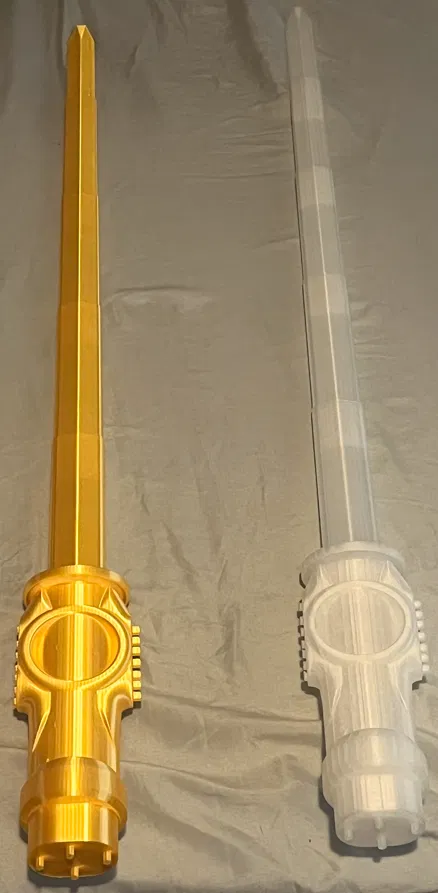

Full model (chưa cắt)

Bản đã cắt (tách thành nhiều phần)

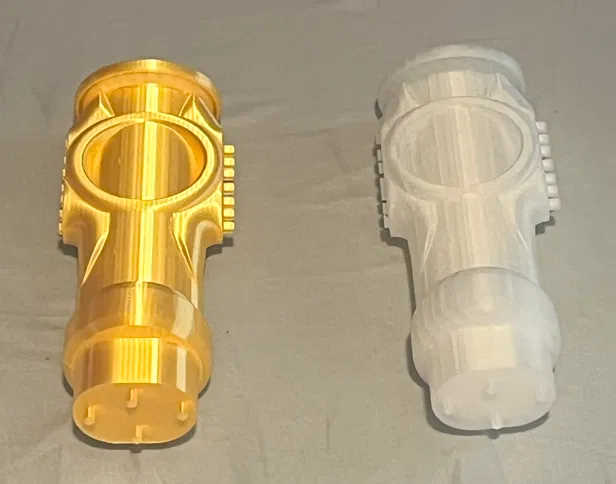

Nhiều file .3mf: Bao gồm nhiều thiết lập cho các loại filament khác nhau như filament thường, Elegoo Clear PLA và Elegoo Silk Gold PLA.

Thiết lập filament và máy in:

Bambu Lab P1S (thời điểm đó chưa có AMS)

Elegoo Clear PLA Settings: Bambu P1S

Nozzle 0.4mm

• Preset 0.20mm Standard
• Quality - Basic Settings
• Strength:
  • Detect Thin Walls
• Speed:
  • Initial Layer 25mm/s
  • Outer Wall 180mm/s
  • Inner Wall 280mm/s
  • Sparse infill 250mm/s
  • Internal solid infill 230mm/s
  • Support 100mm/s
• Support - Enabled
  • Type tree(auto)
  • Threshold angle 35
  • On build plate only enabled

Elegoo Silk Gold PLA Settings:

Nozzle 0.4mm

• Preset 0.20mm Standard

• Quality - Basic Settings

• Strength

  • Detect Thin Walls

• Speed

  • Initial Layer 25mm/s
  • Outer Wall 40mm/s
  • inner Wall 280mm/s
  • Sparse infill 250mm/s
  • Internal solid infill 230mm/s
  • Support 100mm/s

• Support - Enabled

  • Type tree(auto)
  • Threshold angle 35
  • On build plate only enabled

• Chỉnh cap:

  • Scale guard cap lên 102.50%

• RECUT 3MF Supports:

  • Cực kỳ cẩn thận vì phần support nối vào mũi lưỡi rất nhỏ và dễ gãy. Nếu lần đầu lưỡi không kéo ra hết cỡ, có khả năng phần support nối vào mũi lưỡi bị kẹt bên trong model nếu chỉ có phần mũi là phần duy nhất thụt xuống trong cán, và sẽ tạo tiếng lạch cạch nhẹ. Việc này cũng có thể làm các đoạn lưỡi không xếp gọn xuống hết được vì chúng bị thụt (recessed) nhẹ.

• Các đường cắt nếu dùng full model STL

  • Tính từ dưới lên
  • Nhát cắt 1: cao 42.78
  • Nhát cắt 2: cao 188.27
  • Nhát cắt 3 (nếu cần): cao 171.14
  • Bạn muốn cắt kiểu nào cũng được, đây là cách đã hợp với mình
  • Nhớ cẩn thận khi cắt quanh phần handguard và vài inch vào trong cán, vì bạn không muốn làm xê dịch lưỡi collapsible bên trong rồi phát sinh lỗi.

• Custom Cut

  • Nói thiệt là cắt sao cho hợp máy in của bạn nhất là được. Phần cần cẩn thận nhất là lưỡi. Khi cắt, bắt đầu bằng việc tách phần handguard/handle và phần lower handle/pommel, rồi cắt tiếp theo nhu cầu. Nếu ai tìm được cách cắt hay để có thể in các đoạn lưỡi riêng thì nhớ comment và chia sẻ bài trong thread ở đây.

Tính năng bổ sung:

Resin Gem Mold/Negative Gem Mold: Một model khuôn âm (negative mold) cho phép bạn đúc một viên gem resin màu tuỳ ý. Dùng keo nến (hot glue) để bịt kín các góc mỏng, đổ silicone làm khuôn, đợi cure xong thì đổ resin để đúc gem.

Lắp ráp từ file 3MF:

1. Đảm bảo lưỡi hoạt động đúng và trượt ra hết cỡ tới full length.
2. Các ngàm/connector dọc bên hông của phần kiếm print-in-place thường khá khít, nên đừng ngại chà nhám bớt hoặc gọt bớt một ít vật liệu ở các lỗ kết nối cho phần “cánh”, và cũng có thể cần thêm chút “tác động vật lý”.

Quy trình hoàn thiện:

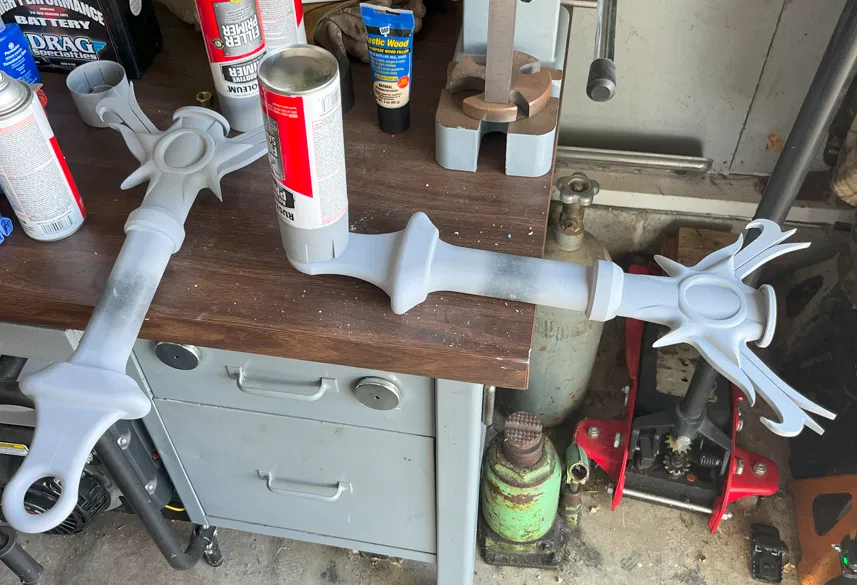

Lắp ráp và sơn lót:

Dán keo tất cả các mảnh lại với nhau và dán băng keo che phần lưỡi.

Xịt Rustoleum filler primer

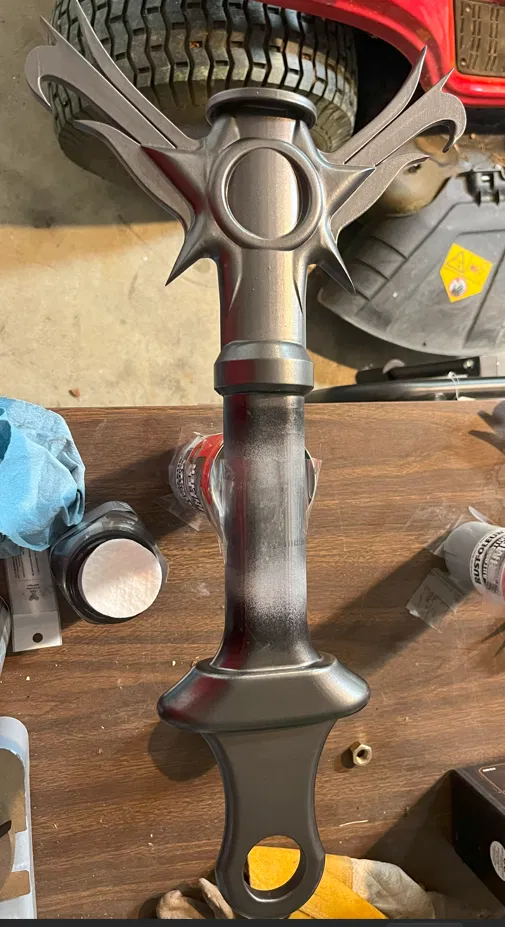

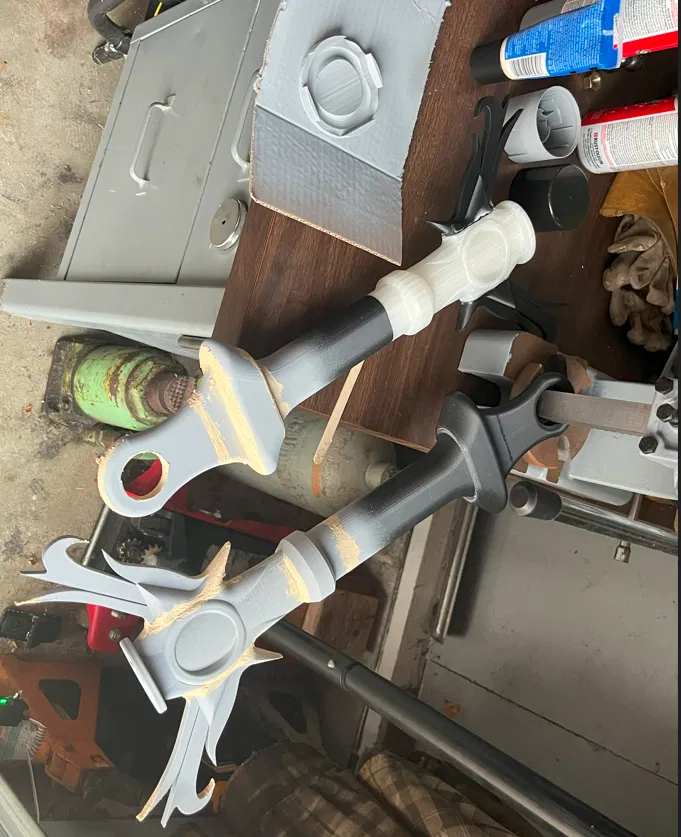

Dùng spot putty để trám các đường ráp và vết nứt nếu có.

Chà nhám và làm lại (reapply) khi cần để bề mặt mượt.

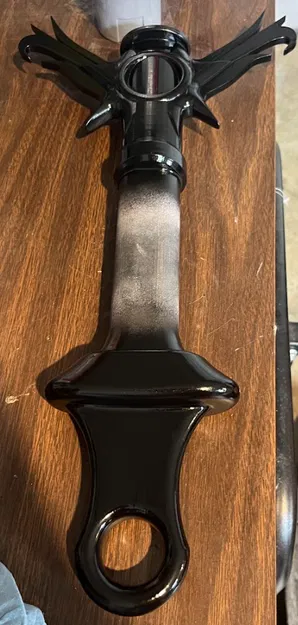

Sơn:

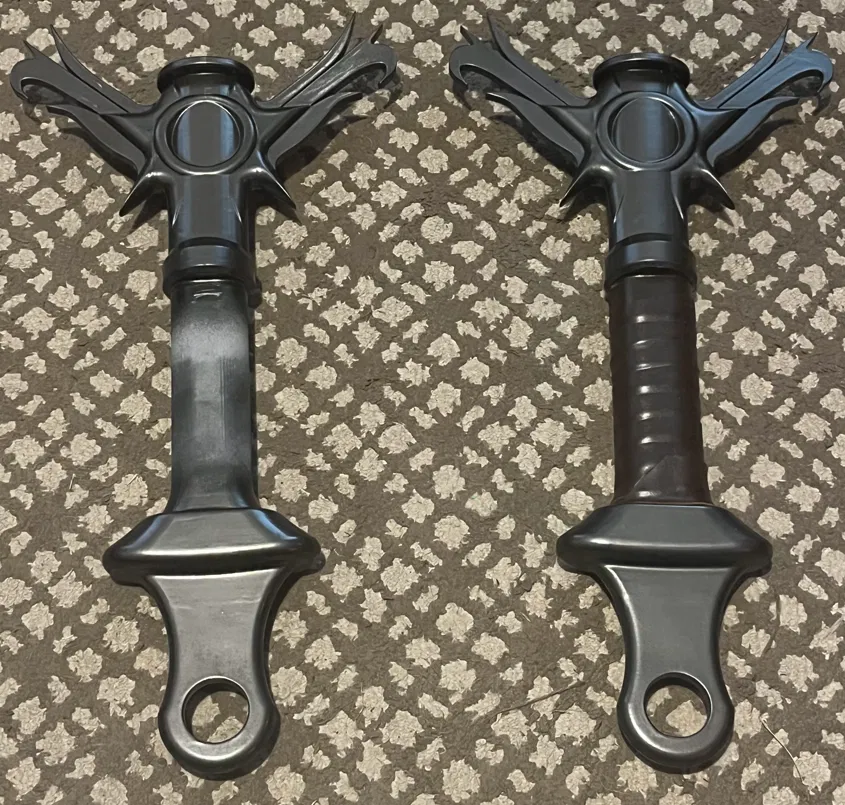

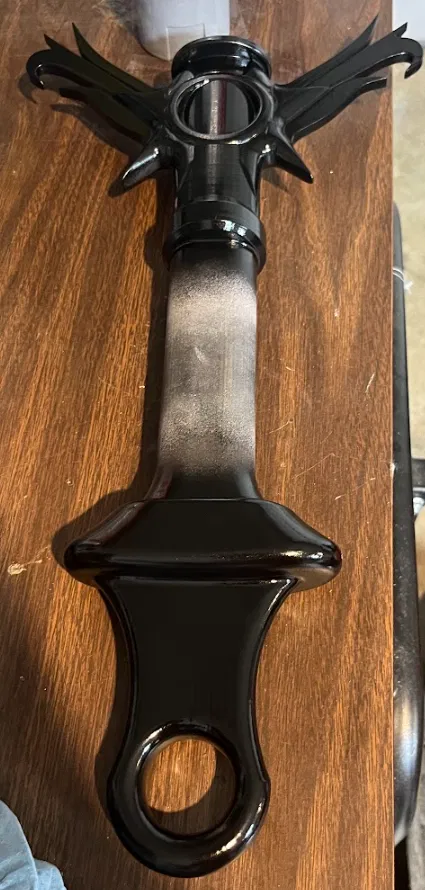

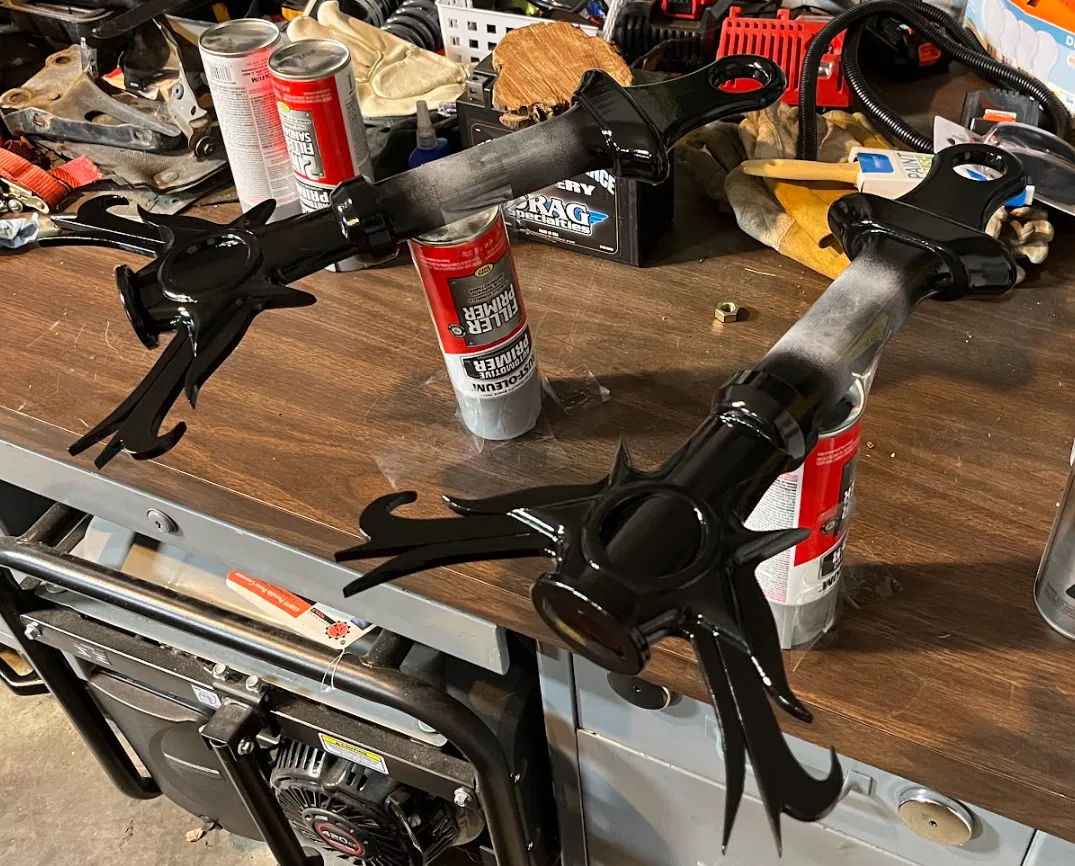

Sơn Rust-Oleum High Performance gloss black cho handguard và pommel, ít nhất 2 lớp để bóng đẹp. Tránh chạm vào các khu vực này sau khi đã cure để không dính dấu vân tay.

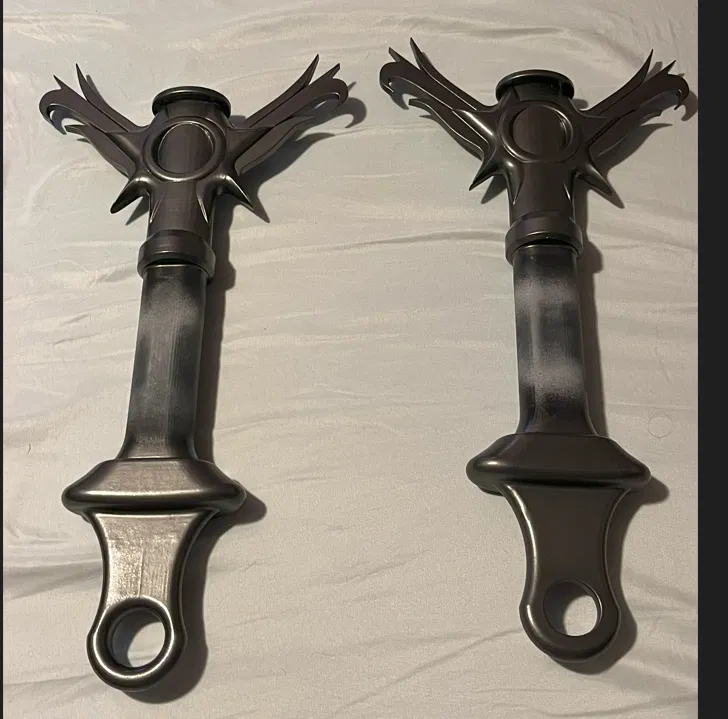

Chà bột graphite lên lớp gloss black bằng cọ trang điểm hoặc khăn giấy. Nếu gặp vấn đề, dùng một lớp nền mỏng hơn, xịt clear coat, đợi 10–15 phút rồi chà graphite lại 2–3 lần, và xịt một lớp clear gloss spray paint giữa mỗi lần.

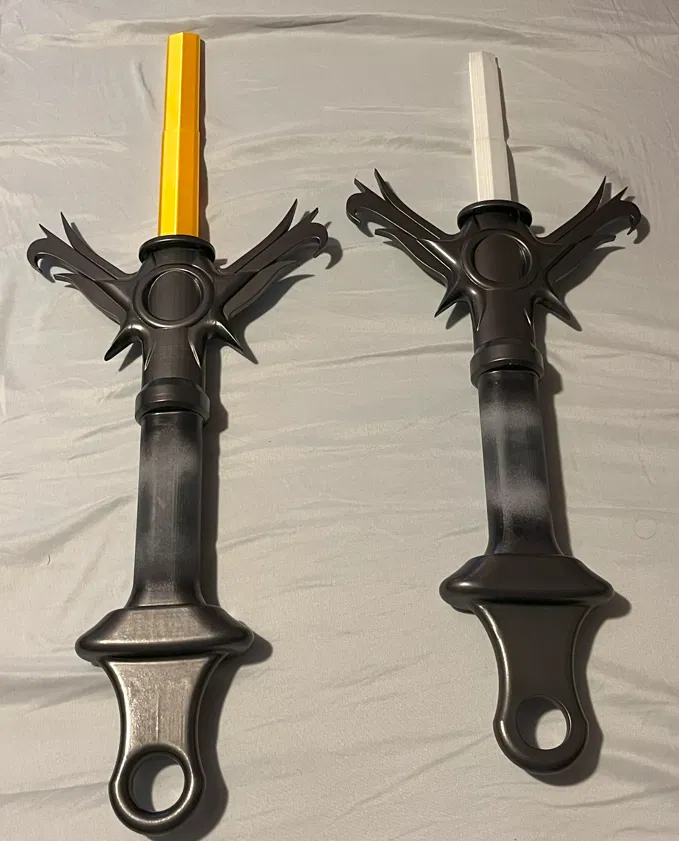

Hoàn thiện cuối:

Bóc băng keo và xịt nhẹ phía trên bằng clear gloss spray paint.

• Tuỳ chọn thêm: nếu băng keo che để không sơn phần lưỡi làm chưa sạch lắm, bạn có thể tô acrylic đen bằng tay quanh khu vực nơi lưỡi thò ra, rồi dùng mod podge hoặc một loại clear coat để hạn chế bong tróc.

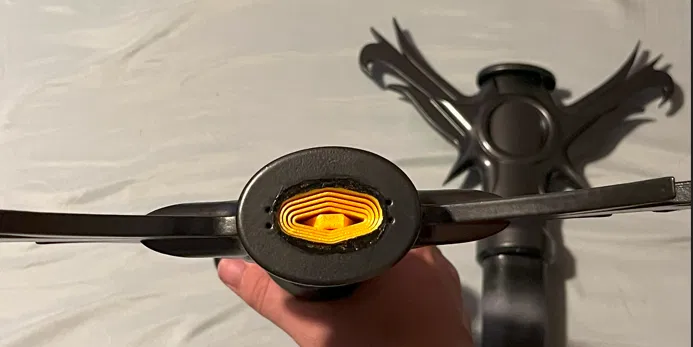

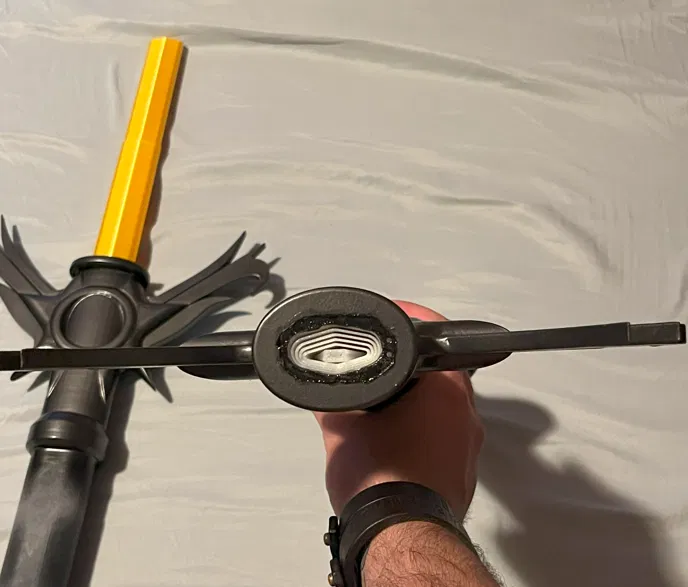

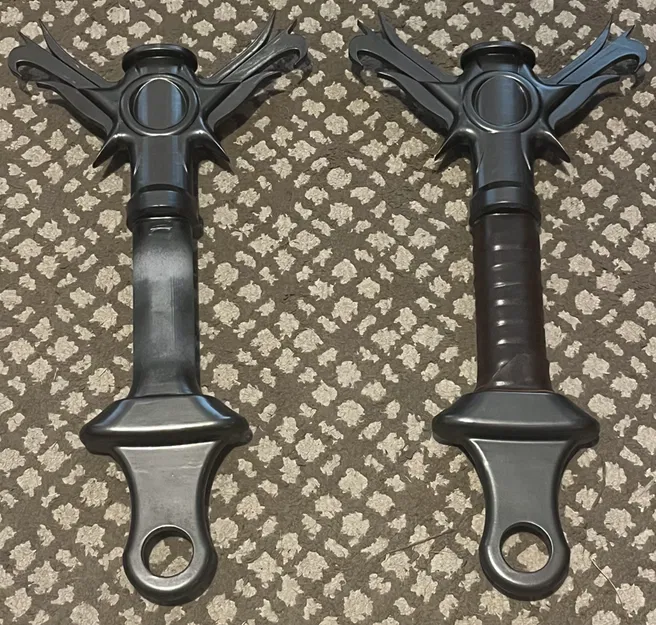

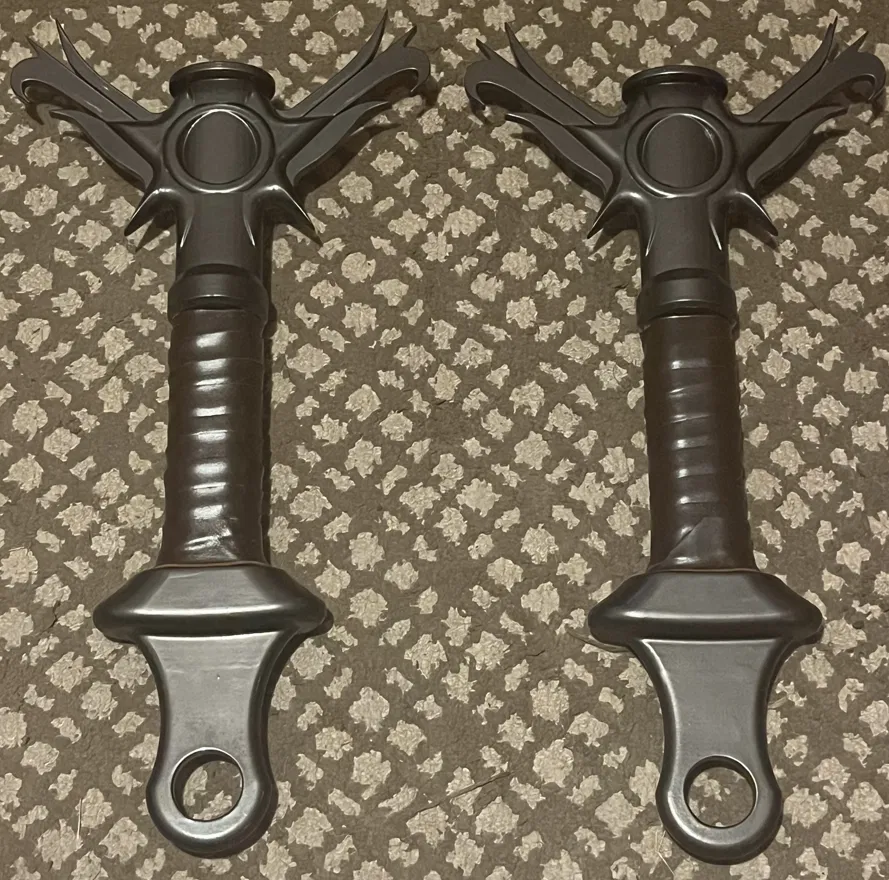

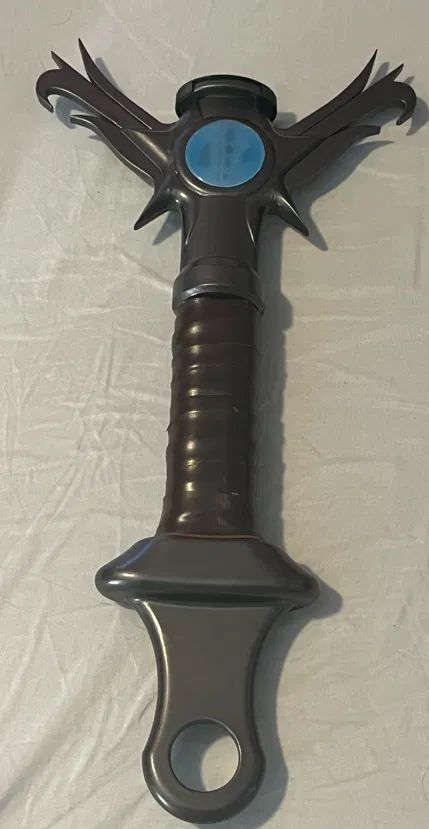

Quấn cán bằng dây da thật hoặc giả da, dán keo cố định để nhìn và cầm cho “đã”.

• Tuỳ chọn: sau khi đúc resin gems, nhớ kiểm tra gem không bị quá mỏng hoặc bị trong suốt thấy xuyên qua. Dùng keo bạn thích như Loctite super glue và đợi keo set.
