Chốt snap-lock cho đế lắp ghép Gridfinity

Snap-lock pin cho bảng nền gridfinity lắp ghép bằng vít của Kyle Warren.

Bản thân Dựa trên thiết kế của ZackFreedman.

Kyle tự mô tả bảng nền của mình là “quá mức cần thiết”, và trong khi tôi thích mô hình này, tôi không thực sự cần độ cứng của các vít; tôi chỉ cần đủ để giữ các tấm lại với nhau nếu tôi muốn trượt/di chuyển chúng và chưa có vật gì trên đó.

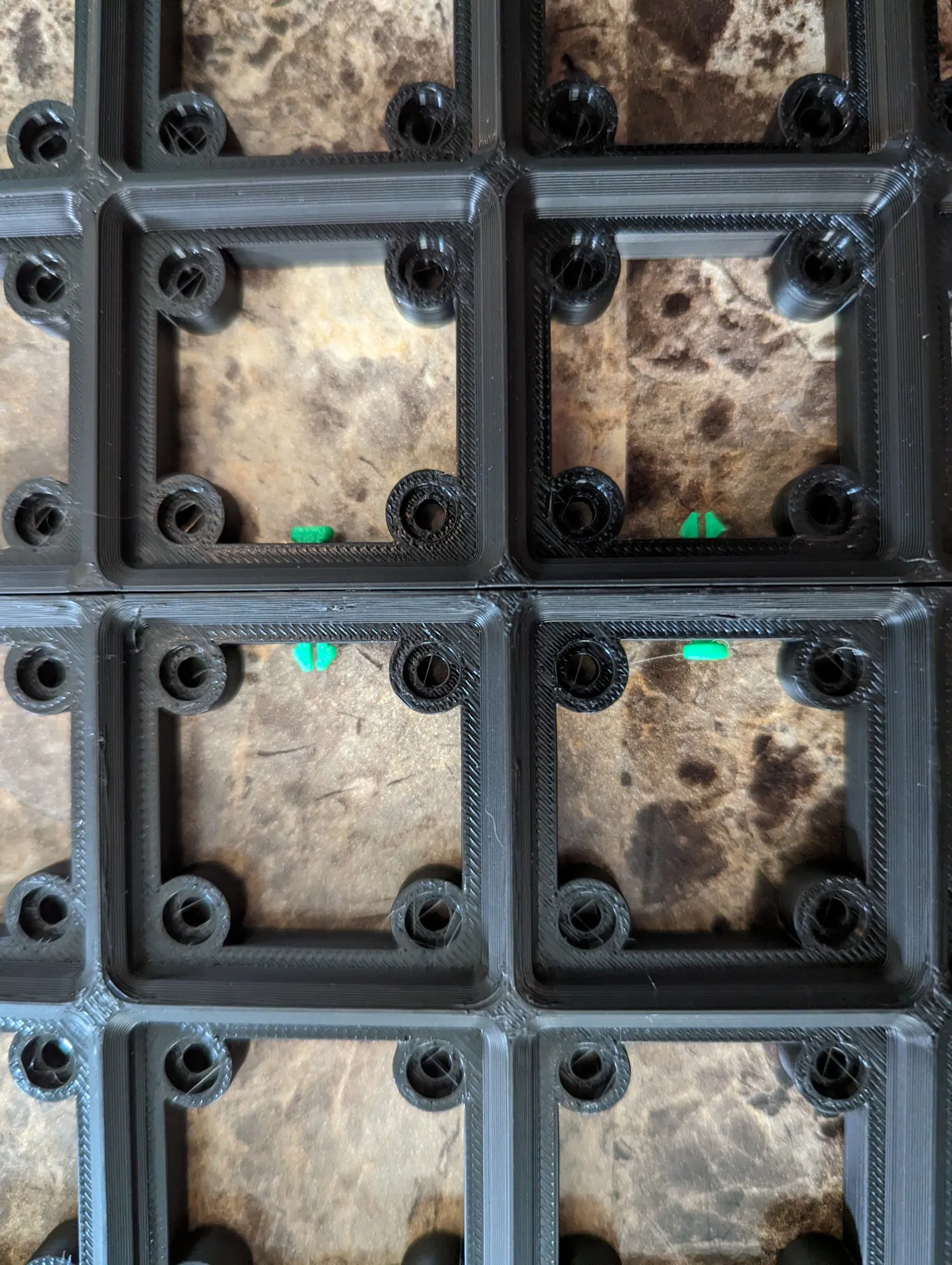

Chốt này được thiết kế để vừa qua bất kỳ lỗ nào trên bảng nền lắp ghép bằng vít, kết nối hai bảng nền lại với nhau. Chiều dài chốt cho phép một chút “lỏng lẻo” trong việc ghép hai bảng nền, nhưng điều này nhằm điều chỉnh sự khác biệt về dung sai từ máy in này sang máy in khác; việc thu nhỏ kích thước cho phép chốt vừa vào những lỗ có thể chặt hơn mà không làm cho chúng quá ngắn. Chiều dài chốt thêm cũng cho phép một đầu phẳng nhỏ vừa vào phía sau nắp để “đẩy” chúng ra, nhưng bạn có thể gặp phải sự khác biệt.

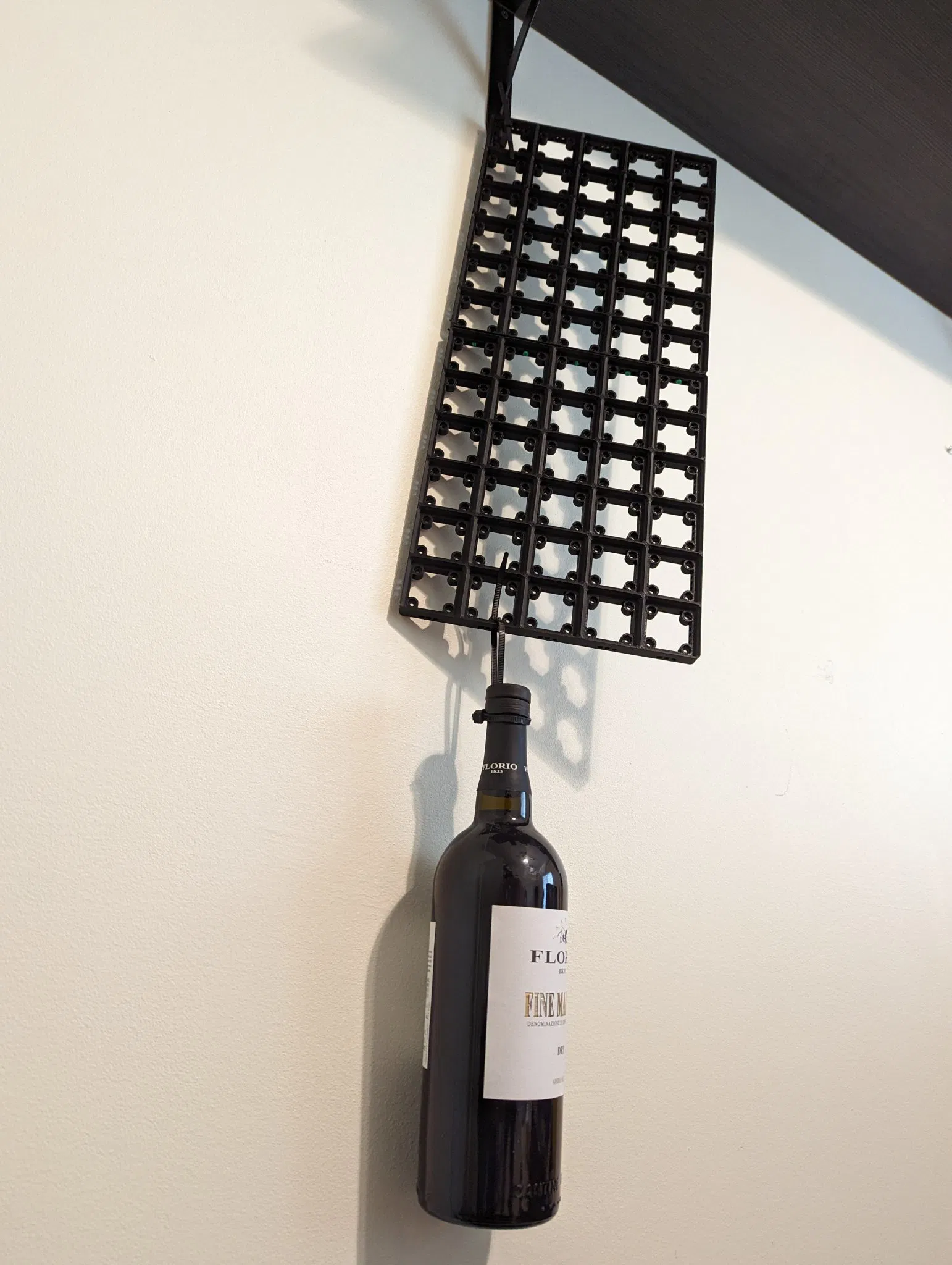

Năm chốt (theo hướng xen kẽ) kết nối hai bảng nền 6x5 với đủ sức mạnh để treo một chai rượu chưa mở (hình ảnh). Đó là tất cả những gì tôi cảm thấy muốn thử nghiệm :P
