Nắp che mặt trước cho Icom IC9700 hoặc IC7300

Đây là nắp bảo vệ cho mặt trước của máy thu phát vô tuyến nghiệp dư (Amateur Radio Transceiver) Icom IC9700 hoặc Icom IC7300. Mặt panel phía trước của hai dòng Icom này giống hệt nhau, nên nếu anh/chị may mắn sở hữu cả hai thì chỉ cần in 2 lần là dùng ngon lành. Nó được thiết kế để ôm khít, vì vậy độ chính xác kích thước của máy in 3D sẽ rất quan trọng. Nắp chỉ lắp đúng theo một chiều: bo góc phía dưới của panel trước có bán kính khác (lớn hơn) so với hai góc phía trên. Tôi đề xuất in bằng PLA là đủ cho đa số tình huống, vì máy radio thường sẽ được để trong hộp hoặc túi mang theo, và đồng thời đã gắn nắp bảo vệ. Như vậy bản thân máy cũng đã được bảo vệ thêm một lớp; và nếu PLA nóng tới mức mềm ra thì lúc đó cái máy radio cũng “toang” rồi! PETG sẽ còn bền hơn nữa. Tôi có chỉnh các profile slicer tiêu chuẩn và in với layer height 0.2mm, 3 vertical shell perimiters và 3 top + 3 bottom solid layers. Tôi bật (trong PrusaSlicer) extra perimiters on overhangs, phòng trường hợp phần bậc vươn ra 40 độ tạo thành vành tì (seating rim) cần tới. Tôi đặt seam positions là random. Infill đặt 15% Honeycomb, top fill Monotinic Lines và bottom fill Monotonic. Skirt đặt 1 loop, cách vật thể 2mm và 3 skirt layers, không dùng brim. Tôi tắt support. Speed để mặc định. Tôi dùng PLA với nhiệt độ 200°C cho first layer và 195°C cho các lớp còn lại, bed 60°C (đây là kết quả từ temperature tower, tuỳ máy tuỳ khác). Cooling đặt 100% luôn bật, tắt ở Layer 1 và tăng dần lên full tại layer 4. Bản in gồm 258 lớp, tổng chiều cao 51.6mm. Thành bên với hiệu dụng 5 perimiters dày 2mm và khá cứng. Do có phần chồng lấp đùn (extrusion overlap) ở chỗ thành bên bậc ra, nên không cần support. Tôi để skirt khá sát vì trên bàn in 250mm (Prusa i3Mk3S+ của tôi) chỉ vừa đủ chỗ. Tôi in trên mặt bàn smooth PEI và xịt phủ bề mặt bằng '3DLAC Plus' để chắc chắn không bị bong/nhấc góc với diện tích bề mặt lớn như vậy. Nếu anh/chị in bằng vật liệu translucent hoặc transparent thì hoạ tiết honeycomb sẽ hắt qua và trở thành mặt trước nhìn khá đẹp. Với tốc độ và flow rate tiêu chuẩn, đây là bản in khoảng 10 giờ trên i3Mk3S+.

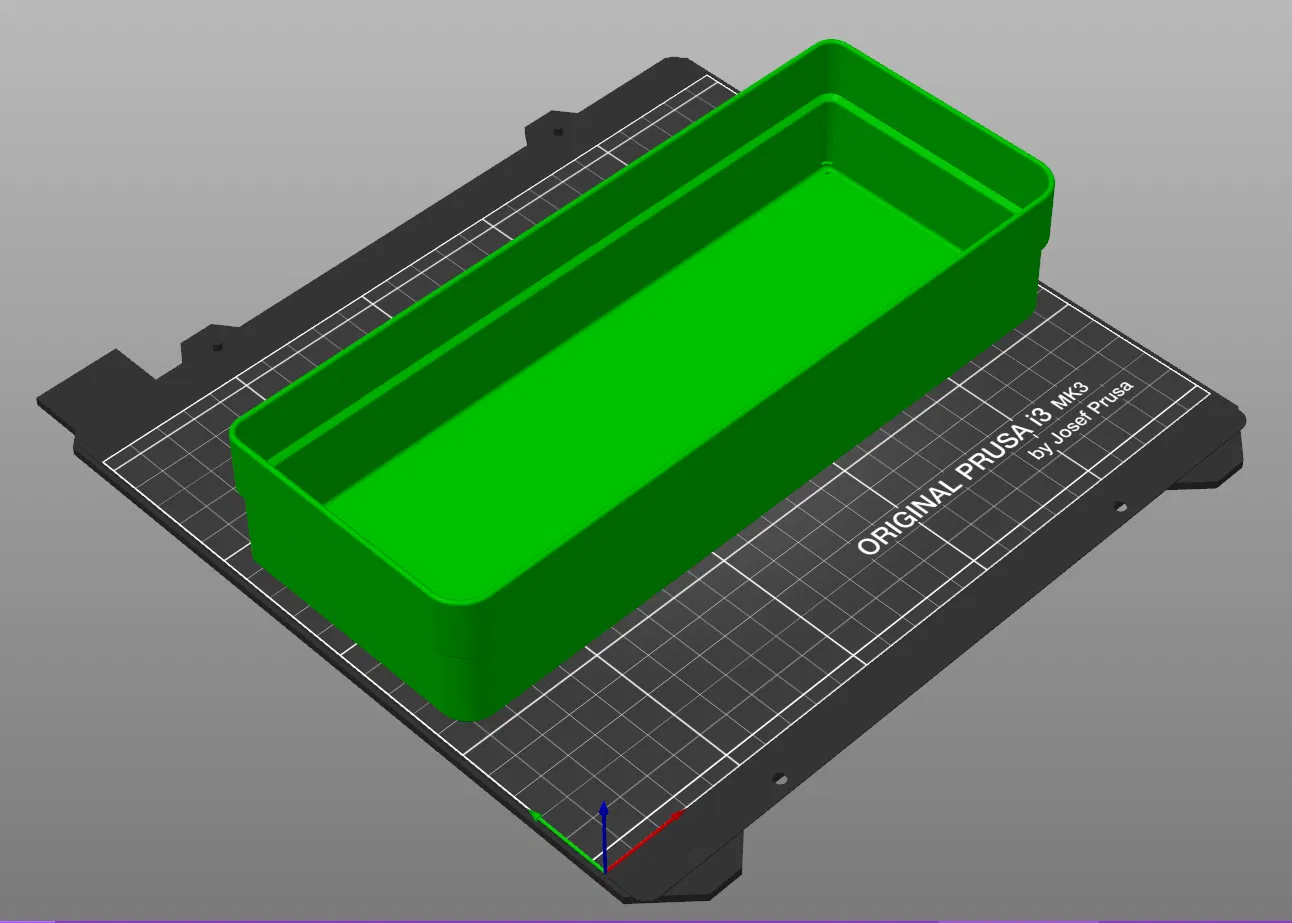

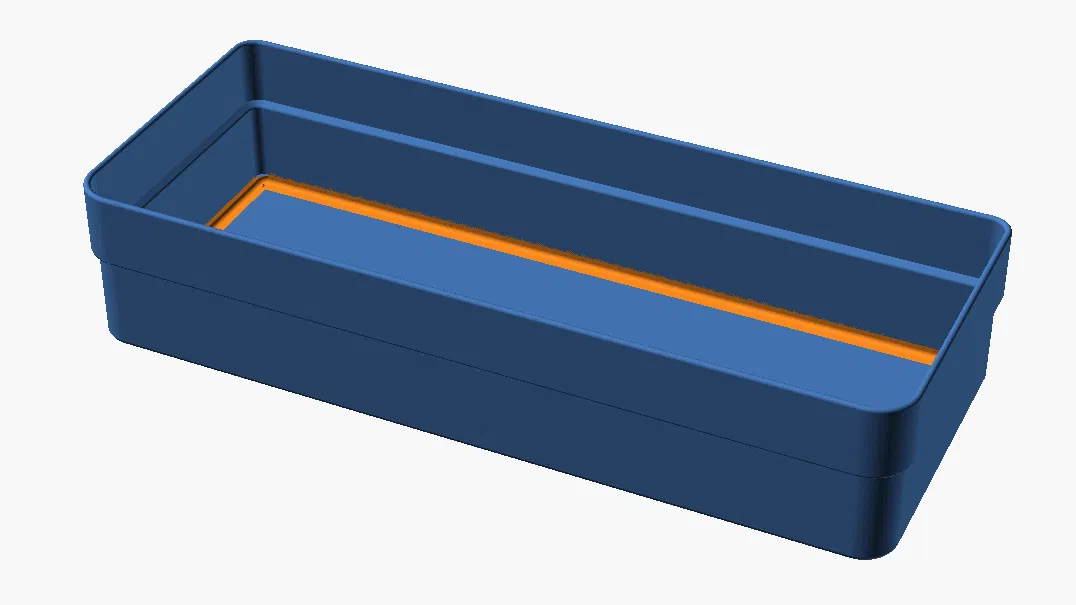

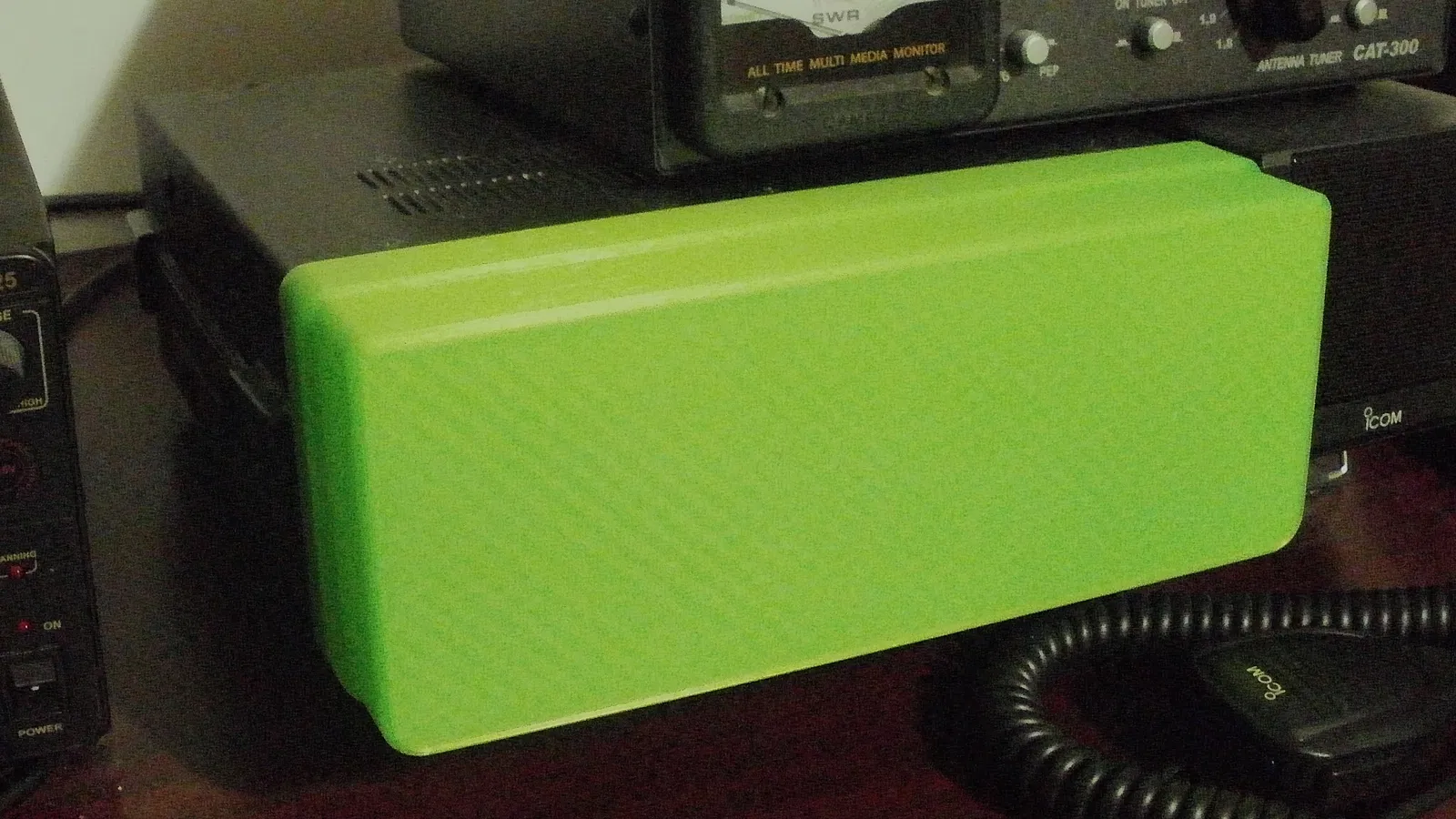

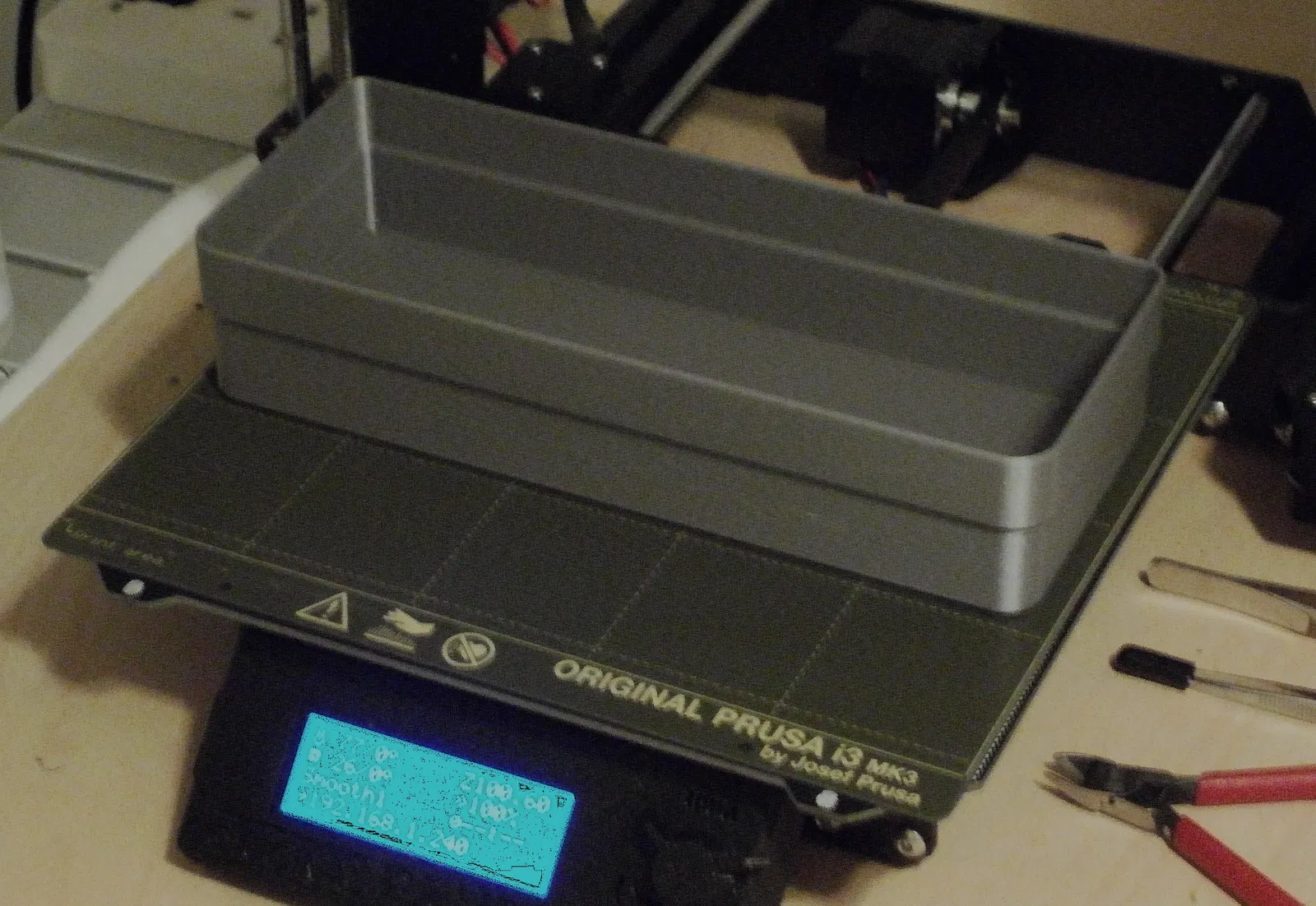

Hình ảnh cho thấy thiết kế trong OpenSCAD, bản đã “plated” trong PrusaSlicer, một nắp in bằng Prusa Galaxy Silver trên máy in, và một cái bằng Filaprint Green lắp lên IC7300 của tôi.

PS: Nếu trong shack có gì gây bụi (ví dụ… đang lau bụi thiệt) thì mấy cái nắp này cũng giúp các nút/điều khiển đỡ bị bám bụi.

PPS: Anh/chị cứ theo dõi, vì tôi đang tính thiết kế thêm 2 cái kẹp (clips) dùng với lỗ bắt vít của side bracket để cố định mặt trước chắc hơn nữa. Tôi đã bảo vệ thiết kế này (tạo bằng OpenSCAD) theo giấy phép Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International; anh/chị cứ thoải mái in để dùng cá nhân hoặc remix theo cùng loại giấy phép. Tôi đã đăng file STL và 3MF kèm tài liệu hướng dẫn này. 73 G8NFZ.
